Notice TECHNISAT Universal-SCR 8+2 LNB - page 1
1 / 2
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.
Produkttyp Universal-SCR 8+2 LNB
Modellnummer 0000/8312
EAN 4019588083127
Empfangsbereich Low Band 10,7 - 11,7 GHz
LO-Frequenz Low Band 9,75 GHz
Empfangsbereich High Band 11,7 - 12,75 GHz
LO-Frequenz High Band 10,6 GHz
Rauschmaß Low Band < 1 dB
Rauschmaß High Band ≤ 1 dB
Anzahl SCR-Ausgänge 8
Anzahl Legacy-Ausgänge 2
SCR-Steuerung DiSEqC-Kommandoerweiterung EN50494
Frequenzbereich SCR-Ausgang 950 - 2150 MHz
Impedanz 75 Ohm
Anschlusstyp F-Buchse (IEC 61169-24)
Stromversorgung Vom Receiver, 1,5 - 19 V, max. 280 mA (13 V SCR)
Schutzart IP66
Betriebstemperatur -30 °C bis +60 °C
Abmessungen (B x H x T) 59 x 115 x 150 mm
Gewicht 255 g
Feedaufnahme Ø 40 mm
Entsorgungshinweis Nicht über Hausmüll, Elektroschrott-Sammelstelle
Zertifizierung CE-Zeichen, erfüllt EU-Normen
Reinigung Mit trockenem Tuch abwischen
Ersatzteile Über den Fachhandel erhältlich

Häufig gestellte Fragen - Universal-SCR 8+2 LNB TECHNISAT

Welche Koaxialkabel werden für den Anschluss des LNB empfohlen?
Verwenden Sie Koaxialkabel mit einer Schirmungsdämpfung > 100 dB, z.B. COAXSAT 120.
Welche Stecker sollten zum Anschließen des LNB verwendet werden?
Verwenden Sie wasserdichte Kompressionsstecker für die F-Buchsen.
Welches Zubehör wird für die Inneninstallation benötigt?
Verwenden Sie Antennendosen und Verteiler mit integrierter Entkopplungsdiode, z.B. TECHNIPRO RV 600-10.
Wie viele Receiver können gleichzeitig über den SCR-Ausgang versorgt werden?
Der SCR-Ausgang bietet 8 Kanäle, sodass bis zu 8 Receiver unabhängig voneinander versorgt werden können.
Kann der LNB auch mit älteren Receivern ohne SCR-Funktion betrieben werden?
Ja, über die beiden Legacy-Ausgänge können herkömmliche Receiver (11,5-14 V/16-19 V, 0/22 kHz) angeschlossen werden.
Welche Frequenzen belegen die SCR-Kanäle?
Die acht SCR-Kanäle nutzen Frequenzen von 1284 MHz bis 2096 MHz: K1=1284, K2=1400, K3=1516, K4=1632, K5=1748, K6=1864, K7=1980, K8=2096 MHz.
Wie wird der LNB mit Strom versorgt?
Die Stromversorgung erfolgt vom angeschlossenen Receiver über das Koaxialkabel. Im SCR-Betrieb sind max. 280 mA bei 13 V erforderlich.
Ist der LNB für den Außeneinsatz geeignet?
Ja, das Gehäuse ist IP66 geschützt und für Temperaturen von -30 °C bis +60 °C ausgelegt.
Was ist bei der Montage des LNB zu beachten?
Der LNB wird auf eine Feedaufnahme mit Ø 40 mm montiert. Die Anschlüsse sollten mit dem ausziehbaren Wetterschutz abgedeckt werden.
Wie wird der LNB entsorgt?
Entsorgen Sie das Gerät am Ende seiner Lebensdauer nicht im Hausmüll, sondern geben Sie es an einer Sammelstelle für Elektro- und Elektronikaltgeräte ab.

Benutzerfragen zu Universal-SCR 8+2 LNB TECHNISAT

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch Universal-SCR 8+2 LNB - TECHNISAT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Universal-SCR 8+2 LNB von der Marke TECHNISAT.

BEDIENUNGSANLEITUNG Universal-SCR 8+2 LNB TECHNISAT

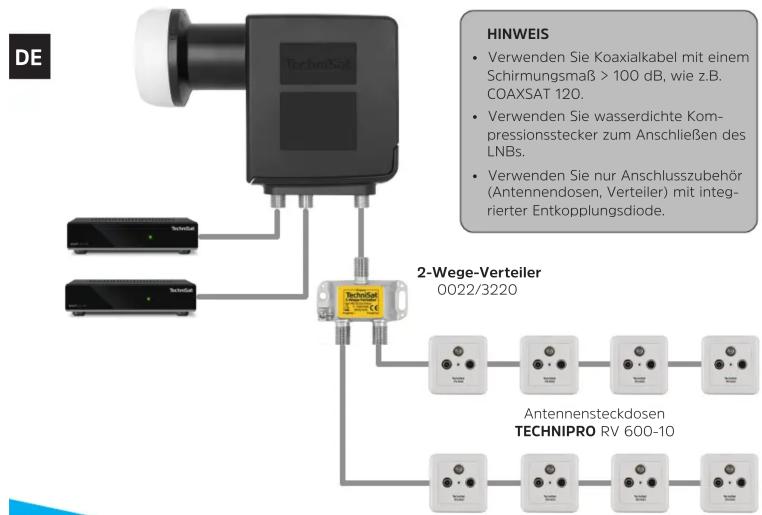

Installationsbeispiel
DE TechniSoft HINWEIS • Verwenden Sie Koaxialkabel mit einem Schirmungsmaß > 100 dB, wie z.B. COAXSAT 120. • Verwenden Sie wasserdichte Kompressionsstecker zum Anschließen des LNBs. • Verwenden Sie nur Anschlusszubehör (Antennendosen, Verteiler) mit integrierter Entkopplungsdiode. 2-Wege-Verteiler 0022/3220 Antennensteckdosen TECHNIPRO RV 600-10

Technische Daten

Bezeichnung
Model TechniSat Universal-SCR 8+2 LNB
Artikel-Nr. 0000/8312
EAN 4019588083127
Empfangsbereich
Low Band Frequenz 10,7 ... 11,7 GHz
LO-Frequenz 9,75 GHz
Rauschmaß ≤ 1 dB
High Band Frequenz 11,7 ... 12,75 GHz
LO-Frequenz 10,6 GHz
Rauschmaß ≤ 1 dB
Einkabelausgang
Frequenzbereich 950 ... 2.150 MHz
Anzahl der Ausgangskanäle 8
SCR Steuerung DiSEqCTM Kommandoerweiterung gemäß EN50494
Frequenz der AusgangskanäleUB 12 3 4 5 6 7 8f/MHz 1.284 1.400 1.516 1.632 1.748 1.864 1.980 2.096
Anschluss-TypF-Buchse, IEC 61169-24
Impedanz75 Ohm
Legacy-Ausgang
Frequenzbereich 950 ... 2.150 MHz
Steuerung11,5 ... 14 V / 16 ... 19 V, 0/22 kHz
Anschluss-Typ2x F-Buchse, IEC 61169-24
Impedanz75 Ohm
Allgemein
Feedaufnahme∅ 40 mm
StromversorgungVom Receiver: 1,5 V ... 19 V (max. 280 mA @13 V im SCR-Betrieb)
SchutzartIP66
Betriebstemperaturbereich-30°C bis +60°C
Abmessungen59 x 115 x 150 mm (B x H x T)
Gewicht255 g

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 06/20

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

TechniSat ist ein eingetragenes Warenzeichen der

TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun

TechniSat

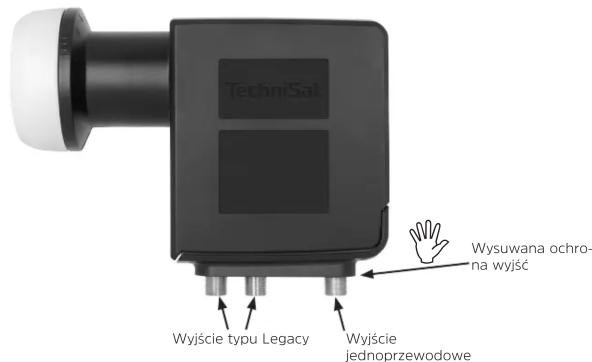

Wyjścia
TECHNISAT Universal-SCR 8+2 LNB - 2

TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun

TECHNISAT Universal-SCR 8+2 LNB - 3
