Produkttyp	SCR-LNB (Single Cable Router LNB)
Artikelnummer	0017/8886
EAN	4019588178861
Empfangsbereich Low Band	10,7 – 11,7 GHz
LO-Frequenz Low Band	9,75 GHz
Rauschmaß Low Band	< 1 dB
Empfangsbereich High Band	11,7 – 12,75 GHz
LO-Frequenz High Band	10,6 GHz
Rauschmaß High Band	≤ 1 dB
Anzahl SCR-Ausgangskanäle	4 (UB 0–3)
SCR Kanalfrequenzen	1'020 MHz (UB0), 1'420 MHz (UB1), 1'680 MHz (UB2), 2'040 MHz (UB3)
Legacy-Ausgang	2x F-Buchse, 950–2'150 MHz
Anschlusstyp (Einkabel)	F-Buchse, IEC 61169-24
Impedanz	75 Ohm
Feedaufnahme	Ø 40 mm
Stromversorgung	Vom Receiver: 1,5 V – 19 V (max. 280 mA @13 V im SCR-Betrieb)
Schutzart	IP66 (wetterfest)
Betriebstemperaturbereich	-30 °C bis +60 °C
Abmessungen (Ø x H x T)	59 x 123 x 143 mm
Gewicht	300 g
Besonderheiten	Ausziehbarer Wetterschutz für Anschlüsse; kompatibel mit DiSEqC-Befehlserweiterung EN50494
Verwendungszweck	Satellitenempfang über ein einziges Koaxialkabel für bis zu 4 Teilnehmer
Entsorgungshinweis	Nach EU-Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) recyceln
Zulassung	CE-Kennzeichnung, erfüllt EU-Normen
Lieferumfang	SCR-LNB, Wetterschutzhaube (im Lieferumfang enthalten)

Häufig gestellte Fragen - SCR-LNB TECHNISAT

Was ist ein SCR-LNB und wie unterscheidet es sich von einem herkömmlichen LNB?

Ein SCR-LNB (Single Cable Router) ermöglicht den Betrieb mehrerer Receiver über ein einziges Koaxialkabel. Es wandelt die Satellitensignale in vier verschiedene Frequenzkanäle um, sodass bis zu vier Teilnehmer unabhängig voneinander schauen können. Herkömmliche LNBs benötigen ein separates Kabel pro Teilnehmer.

Wie viele Receiver kann ich mit dem TechniSat SCR-LNB anschließen?

Sie können bis zu vier Receiver anschließen, die den SCR-Standard (EN50494) unterstützen. Zusätzlich steht ein Legacy-Ausgang für ältere Receiver mit 22-kHz-Steuerung zur Verfügung.

Welches Kabel wird für den Anschluss empfohlen?

Verwenden Sie ein Koaxialkabel mit einer Schirmungsdämpfung von > 100 dB, z. B. COAXSAT 120. Für eine zuverlässige Abdichtung empfehlen sich wasserdichte Kompressionsstecker.

Welche Receiver sind mit dem SCR-LNB kompatibel?

Alle Receiver, die den DiSEqC-Befehlssatz gemäß EN50494 unterstützen (SCR-Kanäle 0–3). Auch ältere Receiver ohne SCR können an den Legacy-Ausgang angeschlossen werden.

Wie wird das LNB mit Strom versorgt?

Die Stromversorgung erfolgt über das Koaxialkabel vom Receiver. Im SCR-Betrieb wird eine Spannung von 1,5 V–19 V benötigt, mit einem maximalen Strom von 280 mA bei 13 V.

Was bedeuten die LO-Frequenzen 9,75 GHz und 10,6 GHz?

Die LO-Frequenz (Local Oscillator) dient zur Umsetzung des Satellitenempfangsbereichs auf die Zwischenfrequenz (ZF). Low Band (10,7–11,7 GHz) verwendet 9,75 GHz, High Band (11,7–12,75 GHz) verwendet 10,6 GHz.

Ist das LNB wetterfest?

Ja, das TechniSat SCR-LNB hat die Schutzart IP66 und ist damit staubdicht sowie gegen starkes Strahlwasser geschützt. Zusätzlich schützt ein ausziehbarer Wetterschutz die Anschlüsse.

Welche LNB-Halterung wird benötigt?

Das LNB hat eine Feedaufnahme mit einem Durchmesser von 40 mm, passend für die meisten handelsüblichen Sat-Schüsseln.

Kann ich das LNB auch bei extremen Temperaturen verwenden?

Ja, der Betriebstemperaturbereich liegt zwischen -30 °C und +60 °C, sodass es für nahezu alle Klimazonen geeignet ist.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das LNB nicht im Hausmüll, sondern geben Sie es an einer kommunalen Sammelstelle für Elektro- und Elektronik-Altgeräte ab. Das Produkt ist entsprechend der WEEE-Richtlinie gekennzeichnet.

BEDIENUNGSANLEITUNG SCR-LNB TECHNISAT

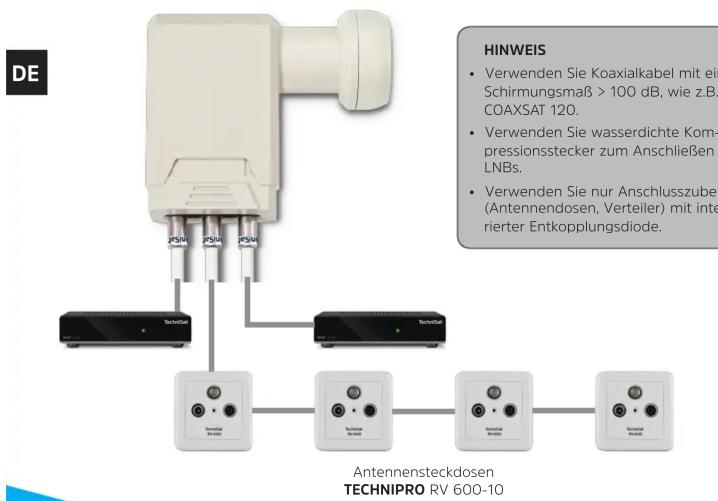

Installationsbeispiel

Technische Daten

Bezeichnung
Model TechniSat SCR-LNB
Artikel-Nr. 0017/8886
EAN 4019588178861
Empfangsbereich
Low Band Frequenz 10,7 ... 11,7 GHz
LO-Frequenz 9,75 GHz
Rauschmaß ≤ 1 dB
High Band Frequenz 11,7 ... 12,75 GHz
LO-Frequenz 10,6 GHz
Rauschmaß ≤ 1 dB
Einkabelausgang
Frequenzbereich 950 ... 2.150 MHz
Anzahl der Ausgangskanäle 4
SCR Steuerung DiSEqCTM Kommandoerweiterung gemäß EN50494
Frequenz der Ausgangskanäle	UB 0 1 2 3f/MHz 1,210 1.420 1.680 2.040
Anschluss-Typ	F-Buchse, IEC 61169-24
Impedanz	75 Ohm
Legacy-Ausgang
Frequenzbereich 950 ... 2.150 MHz
Steuerung	11,5 ... 14 V / 16 ... 19 V, 0/22 kHz
Anschluss-Typ	2x F-Buchse, IEC 61169-24
Impedanz	75 Ohm
Allgemein
Feedaufnahme	∅ 40 mm
Stromversorgung	Vom Receiver: 1,5 V ... 19 V (max. 280 mA @13 V im SCR-Betrieb)
Schutzart	IP66
Betriebstemperaturbereich	-30°C bis +60°C
Abmessungen	59 x 123 x 143 mm (B x H x T)
Gewicht	300 g

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 05/17

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.
