RXRT510 - Thermostat Salus - Kostenlose Bedienungsanleitung

Produkttyp	Funkempfänger für Heizungssteuerung
Modell	RXRT510 (Empfänger)
Marke	Salus
Abmessungen (B x H x T)	96 x 96 x 27 mm
Gewicht	ca. 150 g
Betriebsspannung	230 V AC
Maximaler Schaltstrom	16 (5) A
Funkfrequenz	868 MHz
Anschlüsse	Potentialfrei, NO / COM Klemmen
Schutzart	Nur für Innenräume
Kompatible Thermostate	Salus Thermostate mit 868 MHz
Betriebsarten	ON, OFF, AUTO, MANUAL
LED-Anzeigen	Statusanzeige (rot) für Betrieb und Pairing
Installation	Wandmontage, Verdrahtung durch Fachpersonal
Reset-Methode	5-mal hintereinander OFF/ON schalten
Testmodus	Test/Pairing-Taste 1 Sek. drücken zum Prüfen der Zuordnung
Zertifizierungen	EU-Richtlinien 2014/30/EU, 2014/35/EU, 2014/53/EU, 2011/65/EU
Reinigung	Mit trockenem Tuch abwischen; keine Flüssigkeiten verwenden
Wartung	Regelmäßige Überprüfung der Verbindung und Funktion
Reparatur	Nur durch autorisiertes Fachpersonal; keine austauschbaren Teile durch Benutzer

Häufig gestellte Fragen - RXRT510 Salus

Wie wird der RXRT510 Empfänger installiert?

Die Installation sollte von einem Elektriker durchgeführt werden. Lösen Sie die Schrauben der Wandplatte, führen Sie die Verdrahtung gemäß Anschlussplan durch, befestigen Sie die Empfängereinheit und schalten Sie den Schieber auf ON. Vor Arbeiten immer die Stromzufuhr trennen.

Wie koppele ich den Empfänger mit einem Thermostat?

Schalten Sie den Empfänger ein. Wenn die rote LED blinkt, ist er bereit zum Pairing. Folgen Sie den Anweisungen des Thermostats. Nach erfolgreicher Kopplung leuchtet die LED dauerhaft rot.

Was bedeuten die LED-Anzeigen?

ON: Empfänger ist an und bereit. OFF: Aus. LED blinkt rot: Bereit zum Pairing. LED dauerhaft rot: Verbunden mit Thermostat. Testmodus: Zugeordnete Empfänger blinken.

Wie setze ich den Empfänger zurück?

Schalten Sie den Empfänger 5-mal hintereinander kurz auf OFF/ON. Danach sucht er erneut nach einem Sender.

Kann ich den Empfänger selbst reparieren?

Nein, der Empfänger enthält keine vom Benutzer austauschbaren Teile. Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden.

Welche Thermostate sind kompatibel?

Alle Salus Thermostate mit einer Funkfrequenz von 868 MHz sind kompatibel. Das Produkt wurde für diesen Standard entwickelt.

Was ist der maximale Schaltstrom?

Der maximale Schaltstrom beträgt 16 A (5 A induktiv). Achten Sie darauf, die angeschlossene Last nicht zu überschreiten.

Wie reinige ich den Empfänger?

Verwenden Sie ein trockenes Tuch, um Staub zu entfernen. Vermeiden Sie Wasser oder Reinigungsmittel, da Feuchtigkeit das Gerät beschädigen kann.

Warum leuchtet keine LED am Empfänger?

Stellen Sie sicher, dass der Empfänger mit 230 V AC versorgt wird und der Schieber auf ON steht. Prüfen Sie die Sicherung. Falls das Problem bestehen bleibt, kontaktieren Sie den Kundendienst.

Kann ich den Empfänger im Freien installieren?

Nein, der Empfänger ist nur für die Verwendung in Innenräumen geeignet. Er muss vor Wasser, Feuchtigkeit und Kondenswasser geschützt werden.

BEDIENUNGSANLEITUNG RXRT510 Salus

Einleitung

Der Funkempfänger wird direkt auf der Wand montiert und ermöglicht es jede elektrische Heizung mit einem Salus Thermostat mit 868MHz Frequenz zu steuern. Er kann auch als Empfänger für die Boilersteuerung genommen werden.

Produktkonformität

Dieses Produkt entspricht allen wesentlichen Anforderungen der folgenden EU Richtlinien: 2014/30/EU, 2014/35/EU, 2014/53/EU und 2011/65/EU. Der vollständige Text der Konformitätserklärung kann unter kann unter www.saluslegal.com (P) heruntergeladen werden.

Sicherheitsinformationen

Das Produkt muss gemäß der EU- und der nationalen Richtlinien verwendet werden. Nur für eine Verwendung in Innenräumen. Halten Sie Ihr Gerät vollständig trocken. Dieses Produkt muss von einer fachlich geeigneten Person gemäß sämtlicher EU- und nationalen Richtlinien installiert werden.

WARNUNG! Bitte stellen Sie sicher, dass bei Arbeiten an den Komponenten, die Stromzufuhr getrennt ist.

Technische Informationen

Empfänger RXRTS10
Betriebsspannung, Empfänger 230 V AC
Maximaler Schaltstrom 16 (5) A
Anschlüsse Potentialfrei, NO / COM Klemmen
Funkfrequenz 868 MHz
Abmessungen (mm) 96 x 96 x 27 (r mm)

Installation

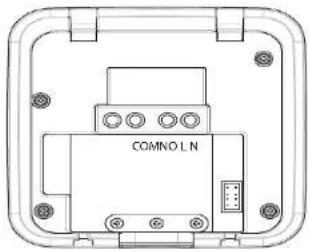

RXRT510 Empfänger

Lösen Sie die Schrauben der Wandplatte damit Sie die Verdrahtung vornehmen können. Nach der Verdrahtung befestigen Sie die Empfängereinheit wieder auf der Wandplatte und ziehen die Schrauben unten fest. Danach schalten Sie den Empfänger an (Schieber auf ON).

HINWEIS: Alle elektrotechnischen Arbeiten sollten von einem Elektriker oder einem entsprechend ausreichend ausgebildeten Fachmann durchgeführt werden. Falls Sie sich nicht sicher sind, wie der Funk-Empfänger korrekt zu installieren ist, lassen Sie sich entweder durch einen ausgebildeten Elektriker, Heizungstechniker oder den Anbieter Ihrer Heizungs- und Warmwasseranlage beraten. Der Thermostat-Empfänger sollte an einem geeigneten Ort angebracht werden, an dem sowohl die Anschlüsse der Stromversorgung als auch der Steuerkabel bequern vorgenommen werden können. Der Empfänger benötigt eine 230V AC Spannungsquelle, die durch eine geeignete Überstromschutzeinrichtung zu schützen ist (höchstens 16A).

Sobald der Empfänger bestromt wird beginnt dieser nach einem Sender zu suchen (Synchronisierung) Sollten der Empfänger zurückgesetzt werden müssen, so schalten Sie diesen in kurzer Abfolge 5 mal -hintereinander auf OFF/ON.

Der Empfänger ist nur an solchen Orten zu installieren, an denen der Kontakt mit Wasser, Feuchtigkeit (auch Kondenswasser) ausgeschlossen ist. Der RXRT510-Receiver erfordert nur wenige elektrische Anschlüsse, die an den Anschlussklemmen im Inneren des Gerätes vorzunehmen sind. Für den korrekten und sicheren Betrieb des RXRT510 Empfängers ist kein Erdungsanschluss erforderlich.

KlemmeBeschreibung
NO	Schaltausgang
COM	Potentialfreier Eingang
L	Potentialfreier Eingang
N	Null

Elektrisches Diagramm

Produktdesign

Symbolbeschreibung für RXRT510 Empfänger

LED-Anzeigen AM EMPFÄNGER

Die LED-Anzeigenam RXRT510-Empfänger wurden entworfen, um den aktuellen Zustand des Systems klar und leicht verständlich anzuzeigen. Die verschiedenen LED-Signale und ihre Kombinationen sind zusammen mit den entsprechenden Erläuterungen in der untenstehenden Tabelle dargestellt.

SYMBOL FUNKTION:
ON	Empfänger ist an und bereit
OFF	Empfänger aus, keine Funktionen.
AUTO	Der Empfänger schaltet nachSignalvorgabe des Thermostaten
MANUAL	Wenn Empfänger auf ON ist, ist das Relais dauerhaft geschlossen.

Hinweis: Erst Verdrahten dann Einschalten, hiernach legen Sie die Batterien in das Thermostat ein und befolgen den Installationsschritten der Anleitung.

Pairing-Verfahren

Wenn die rote LED blinkt ist der Empfänger bereit zum Pairen. Nachdem sich Thermostat und Empfänger gefunden haben, wird LED DAUERROT.

Testmodus Beispiel

Zum Prüfen, welche Empfänger welchen Thermostaten zugeordnet sind, drücken Sie eine Sek. auf die Test/Pairing Taste. Die zugeordneten Empfänger fangen an zu blinken. Testmodus kann beendet werden, indem Sie kurz auf die Test/Pairing Taste drücken.
