ST325TX - Heizung Salus - Kostenlose Bedienungsanleitung

Produkttyp	Programmierbarer Raumthermostat
Marke	Salus
Modell	ST325TX
Abmessungen (ca.)	120 x 80 x 25 mm
Gewicht (ca.)	150 g (ohne Batterien)
Stromversorgung	2 x AA-Batterien (nicht im Lieferumfang)
Anzeige	LCD-Display mit Hintergrundbeleuchtung
Temperaturbereich	5°C bis 35°C
Genauigkeit	±0,5°C
Programmierbare Zeitpläne	7-Tage-Programm mit bis zu 6 Schaltzeiten pro Tag
Heizungssteuerung	Ein/Aus oder modulierend (je nach System)
Kompatibilität	Geeignet für die meisten Heizsysteme (Gas, Öl, Elektro, Wärmepumpe)
Drahtlosverbindung	Kompatibel mit Salus Smart Home System (optional)
Kindersicherung	Ja, Tastensperre aktivierbar
Batteriewarnung	Anzeige bei niedrigem Batteriestand
Frostschutzfunktion	Ja, automatischer Frostschutz bei Unterschreitung einer Mindesttemperatur
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen; keine Reinigungsmittel verwenden
Wartung	Batterien jährlich wechseln; bei Bedarf Kontakte reinigen
Ersatzteile	Ersatzbatterien, optionale Wandhalterung
Reparatur	Keine reparaturfähigen Teile im Inneren; bei Defekt Gerät ersetzen
Garantie	2 Jahre (Herstellergarantie)

Häufig gestellte Fragen - ST325TX Salus

Wie installiere ich den Salus ST325TX Thermostat?

Schalten Sie die Heizung aus. Entfernen Sie den alten Thermostat und notieren Sie die Verkabelung. Befestigen Sie die Wandplatte, schließen Sie die Drähte an und setzen Sie den ST325TX ein. Legen Sie Batterien ein und schalten Sie die Heizung wieder ein.

Welche Batterien benötigt der ST325TX?

Der Thermostat verwendet 2 AA-Batterien. Wir empfehlen Alkaline-Batterien für eine lange Lebensdauer.

Wie programmiere ich den Wochenplan?

Drücken Sie die Menütaste, wählen Sie 'Programm' und dann den Wochentag. Stellen Sie die gewünschten Zeiten und Temperaturen für bis zu 6 Schaltzeiten pro Tag ein. Bestätigen Sie mit OK.

Kann ich den ST325TX mit meiner Fußbodenheizung verwenden?

Ja, der ST325TX ist mit den meisten Heizsystemen kompatibel, einschließlich Fußbodenheizung. Stellen Sie jedoch sicher, dass die maximale Last nicht überschritten wird.

Warum zeigt das Display 'Low Battery' an?

Die Batterien sind schwach. Ersetzen Sie sie durch zwei neue AA-Batterien. Nach dem Wechsel verschwindet die Anzeige.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Menütaste für 3 Sekunden gedrückt, bis das Schloss-Symbol erscheint. Deaktivieren Sie sie durch erneutes langes Drücken.

Der Thermostat reagiert nicht. Was kann ich tun?

Überprüfen Sie, ob die Batterien eingelegt und nicht leer sind. Entfernen Sie die Batterien für 10 Sekunden und setzen Sie sie wieder ein. Wenn das Problem bestehen bleibt, setzen Sie das Gerät über die Reset-Taste zurück.

Kann ich den ST325TX mit meiner Smart-Home-Zentrale verbinden?

Der ST325TX ist kompatibel mit dem Salus Smart Home System über ein optionales Gateway. Prüfen Sie die Kompatibilität auf der Salus-Website.

Wie stelle ich die Temperatur manuell ein?

Drücken Sie die Pfeiltasten nach oben oder unten, um die gewünschte Temperatur einzustellen. Die manuelle Einstellung bleibt bis zum nächsten programmierten Zeitpunkt aktiv.

Was bedeutet der Frostschutz?

Der Frostschutz hält die Raumtemperatur bei etwa 5°C, um Rohre vor dem Einfrieren zu schützen. Diese Funktion wird automatisch aktiviert, wenn die Temperatur unter den eingestellten Grenzwert fällt.

BEDIENUNGSANLEITUNG ST325TX Salus

Elektronischer Funkthermostat Modell: ST325TX

Dieses Produkt erfüllt die wesentlichen Anforderungen der EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU und RoHS 2011/65/EU. Den vollständigen Text der EU Komformitätserklärung können Sie auf www.saluslegal.com einsehen. 868.0-868.6MHz; <13dBm

Sicherheitsinformationen

Das Produkt muss gemäß der EU- und der nationalen Richtlinien verwendet werden. Nur für eine Verwendung in Innenräumen. Halten Sie Ihr Gerät vollständig trocken. Dieses Produkt muss von einer fachlich geeigneten Person gemäß sämtlicher EU- und nationalen Richtlinien installiert werden.

Installation

Die optimale Position für das Thermostat ST325TX ist ungefähr 1,5 m über dem Fußboden. Diese sollte an einem Ort montiert werden, an dem das Thermostat zugänglich, ausreichend beleuchtet und keinen extremen Temperaturen oder Zugluft ausgesetzt ist. Montieren Sie das Thermostat nicht an Außenwänden, über einem Heizkörper oder an einem Ort, an dem es direkt dem Sonnenlicht ausgesetzt ist.

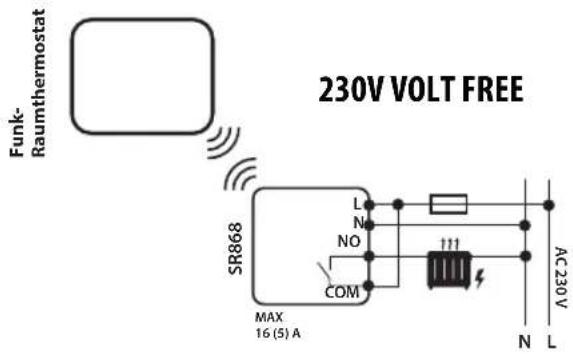

Anschlussplan für Funkrelais SR868

Anschlussklemme Anschlussklemme Beschreibung
NO Potentialfreier Ausgang
COM Potentialfreier Eingang
L Phase 230 V AC
N Nullleiter (N) 230V

Damit eine zuverlässige Kommunikation zwischen den beiden Geräten aufgebaut werden kann, ist es wichtig, dass der Empfänger mit dem Sender verbunden wird. Bitte folgen Sie der unten stehenden Anleitung, damit die korrekte Konfiguration der Einheiten sichergestellt wird.

SYNCHRONISATION (VERBINDEN) DER STEUEREINHEIT MIT DEM EMPFÄNGER RXRT510

Sobald der Empfänger bestromt wird geht dieser in den Verbindungsmodus und die LED wird anfangen rot zu blinken folgen Sie Anweisung auf der Seite 5-6 um die Verbindung herzustellen. sobald die Verbindung steht leuchtet die LED rot.

Grün an	Heizanforderung
Rot an Empfänger aus
Rot blinkend Funksuche

ST325TX

Synchronisieren der EMpfänger

SYNCHRONISATION (VERBINDEN) DER STEUEREINHEIT MIT DEM EMPFÄNGER SPE868

Sobald der Stecker bestromt wird geht dieser in den Verbindungsmodus und die LED wird anfangen rot zu blinken folgen Sie Anweisung auf der Seite 5-6 um die Verbindung herzustellen. Sobald die Verbindung steht leuchtet die LED rot.

Grün an Heizanforderung
Rot an Empfänger aus
Rot blinkend Funksuche

Sobald der Empfänger bestromt wird geht dieser in den Verbindungsmodus und die LED wird anfangen rot zu blinken folgen Sie Anweisung auf der Seite 5-6 um die Verbindung herzustellen. sobald die Verbindung steht leuchtet die LED rot.

Grün an Heizanforderung
Rot an Empfänger aus
Rot blinkend Funksuche

Verbinden des Senders

Am ST325TX(Sender):

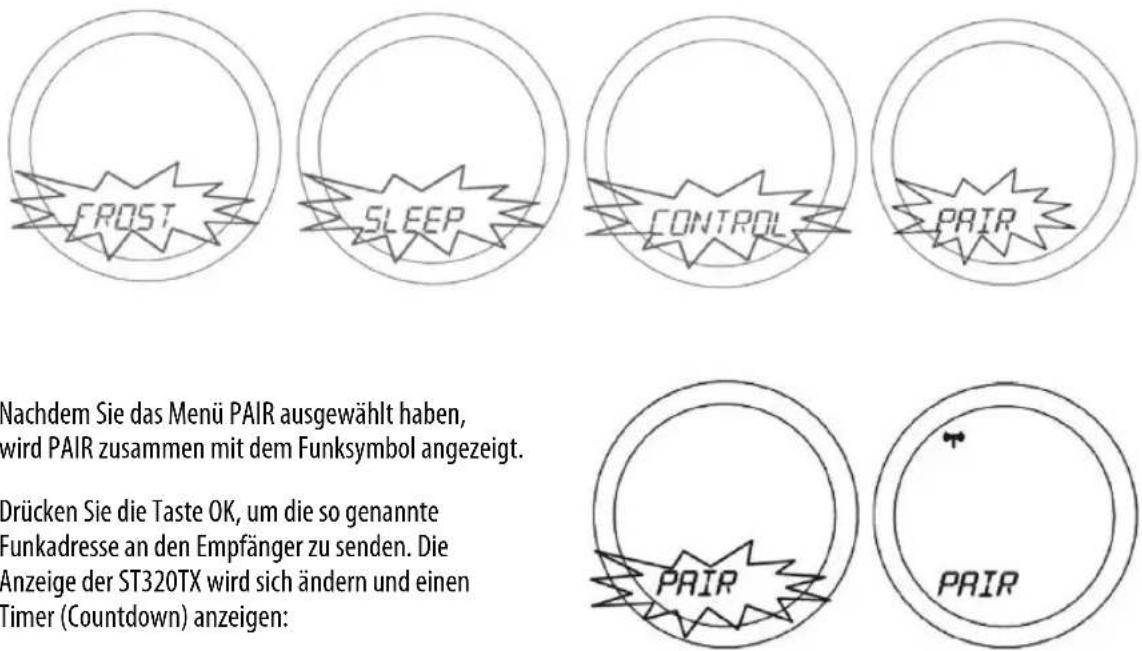

Die Pfeiltaste ist nicht aktiv, wenn das Thermostat ST320RF im Modus NORMAL ist. Um die Menübildschirme anzuzeigen, drücken Sie die Taste OK einmal. Das erste Menü, das angezeigt wird, ist das Menü FROST:

Verwenden Sie den Touchring, um durch die Menüs zu blättern und drücken Sie OK um das Menü PAIR auszuwählen:

Nachdem Sie das Menü PAIR ausgewählt haben, wird PAIR zusammen mit dem Funksymbol angezeigt.

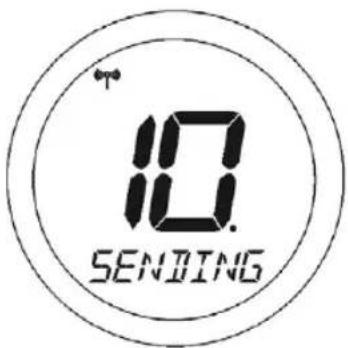

Drücken Sie die Taste OK, um die so genannte Funkadresse an den Empfänger zu senden. Die Anzeige der ST320TX wird sich ändern und einen Timer (Countdown) anzeigen:

Die Einheit zählt die Anzeige für 10 Minuten automatisch rückwärts. Während der Übertragung des Signals blinkt das Funksignal. Die Funkadresse wird zufällig erzeugt. Die Steuereinheit sendet während des Zeitraums von 10 Minuten pro Sekunde ein Signal. Der/die Empfänger sollten sich innerhalb dieser Zeit alle an den Sender koppeln.

Tehnische Daten

Model ST325TX
Funkstandard	868 MHz
Temp. Messung in Celsius
Temp. Bereich 5 °C to 30 °C
Toleranz: ca. ± 0.5 °C bei 25 °C
Frostschutz bei 5 °C
Spannung 2 x AA Alkalie batteries
Betriebstemperatur 0°C to +40°C
Lagertemperatur -20°C to +60°C

Garantie

Salus Controls garantiert, dass dieses Produkt frei von Material- oder Verarbeitungsfehlern ist und seinen Zweck im Rahmen seiner Spezifikation für einen Zeitraum von fünf Jahren ab Kaufdatum erfüllen wird. Die alleinige Gewährleistungshaftung von SALUS Connected besteht darin (nach eigener Wahl), das defekte Produkt zu reparieren oder zu ersetzen.

Kundenname: ....

Kundenadresse:

Postleitzahl:

Tel.-Nr: .... Email: ....

Installationsunternehmen: ....

Tel.-Nr: .... Email: ....

Installationsdatum: ....

Unterschrift des Monteurs: ....

SALUS Controls GMBH

Dieselstraße34

63165 Mühlheim am Main

Deutschland

Fax: [phone]

VERTRIEB: T: [phone]

E: [e-mail]

TECHNIK: T: [phone]

E:[e-mail]

www.salus-controls.de

Computime

SALUS Controls ist ein Mitglied der Computime-Gruppe

Wir pflegen eine Politik der kontinuierlichen Produktentwicklung daher behält die SALUS Controls GmbH sich vor, Spezifikation, Design und Materialien der Erzeugnisse gemäß dieser Broschüre ohne vorherige Ankündigung zu ändern.

Ausgabe: November 2019
