Produkttyp	Dunstabzugshaube
Modell	Indira IDW 600 S (60 cm)
Breite	596 mm (60 cm)
Tiefe	465 mm
Höhe (Abluft)	770 – 1130 mm
Höhe (Umluft)	875 – 1130 mm
Gewicht	14,9 kg
Netzanschluss	220–240 V ~50 Hz
Motorleistung	275 W
Nennleistung	281 W
Beleuchtung	LED 2 × 3 W (GU10)
Abluftanschluss	∅ 150 mm
Schutzklasse	1
Gebläsestufen	3 Stufen + Boost
Nachlaufautomatik	15 Minuten
Filter (Standard)	Metallfettfilter (spülmaschinengeeignet)
Filter (Umluft)	Aktivkohlefilter AF110 (optional)
Steuerung	Touch-Control
Gehäusematerial	Edelstahl
Einbauhöhe über Kochstelle	min. 45 cm (Elektro) / min. 65 cm (Gas)
Garantie	2 Jahre
Kundendienst	Tel. [phone]

Häufig gestellte Fragen - Indira IDW 600 S SILVERLINE

Wie reinige ich den Metallfettfilter?

Der Metallfettfilter kann in heißem Spülwasser eingeweicht und mit einer weichen Bürste gereinigt werden. Er ist auch spülmaschinengeeignet bei max. 55 °C. Achten Sie darauf, den Filter trocken wieder einzusetzen.

Wie wechsle ich das Leuchtmittel?

Ziehen Sie den Netzstecker. Öffnen Sie die Frontplatte und entfernen Sie den Fettfilter. Drücken Sie die Federhalterung der LED-Leuchte (GU10, 3 W, 230 V) herunter, drehen Sie die defekte Leuchte nach links und entnehmen Sie sie. Setzen Sie die neue Leuchte ein und drehen Sie sie nach rechts bis zum Anschlag.

Wie installiere ich die Dunstabzugshaube?

Befolgen Sie die Montageanleitung. Beachten Sie die Mindestabstände über dem Kochfeld: 45 cm bei Elektroherd, 65 cm bei Gasherd. Verwenden Sie die beiliegende Montageschablone. Der Abluftkanal sollte einen Durchmesser von 150 mm haben.

Was bedeutet das blinkende Symbol im Display?

Das blinkende Symbol zeigt an, dass die Nachlaufautomatik aktiviert ist. Nach Ablauf von 15 Minuten schalten sich Motor und Beleuchtung automatisch ab.

Wie aktiviere ich die Nachlaufautomatik?

Drücken Sie eine der Gebläsetasten (2, 3 oder 4) für ca. 3 Sekunden. Die Nachlaufautomatik läuft 15 Minuten und schaltet dann alles ab.

Kann ich die Haube auch im Umluftbetrieb nutzen?

Ja, dafür benötigen Sie den Aktivkohlefilter AF110 (1 Paar). Setzen Sie diesen nach Entfernen des Metallfettfilters ein. Wechseln Sie den Aktivkohlefilter alle 3 Monate.

Welche Filter werden benötigt?

Die Haube ist serienmäßig mit einem Metallfettfilter ausgestattet. Für den Umluftbetrieb wird zusätzlich der Aktivkohlefilter AF110 benötigt.

Wie tausche ich den Aktivkohlefilter aus?

Entfernen Sie zuerst den Metallfettfilter. Lösen Sie den alten Aktivkohlefilter durch Drehen gegen den Uhrzeigersinn und setzen Sie den neuen Filter ein, indem Sie ihn im Uhrzeigersinn festdrehen.

Was tun bei nachlassender Saugleistung?

Reinigen Sie den Metallfettfilter. Im Umluftbetrieb tauschen Sie den Aktivkohlefilter aus. Überprüfen Sie auch den Abluftkanal auf Verstopfungen.

Wo finde ich das Typenschild?

Das Typenschild befindet sich hinter dem Metallfettfilter rechts im Haubenkörper. Notieren Sie sich die Artikel- und Seriennummer für den Kundendienst.

BEDIENUNGSANLEITUNG Indira IDW 600 S SILVERLINE

Dunstabzugshauben INDIRA

Bedienungs- und Montageanleitung

Für die Ausführungen: IDW 600 (Breite: 60 cm)

IDW 800 (Breite: 80 cm)

IDW 900 (Breite: 90 cm)

Inhaltsverzeichnis

Übersicht Dunstabzugshaube 4

Technische Daten 5

1 Sicherheitshinweise....6

1.1 Bedienungsanleitung 6
1.2 Verwendete Hinweise....6
1.3 Kinder, besondere Personen....7
1.4 Bestimmungsgemäße Verwendung.... 7
1.5 Feuergefahr 8
1.6 Betrieb mit raumluftabhängiger Feuerstätte 9
1.7 Stromversorgung.... 10
1.8 Defektes Gerät 10

2 Auspacken und Montage 11

2.1 Auspacken....11
2.2 Montage und Elektroanschluss 11
2.2.1 Bauliche Voraussetzungen des Abluftkanals....11
2.3.1 Prüfen der Dunstabzugshaubenteile 12
2.3.2 Allgemeines zur Montage 13
2.3.3 Montageskizze und -teile.... 14
2.3.4 Montage Abluftstutzen 15
2.3.5 Montage der Dunstabzugshaube 15
2.3.6 Vorbereiteter Anschluss für einen Fensterkippschalter mit

Kabelverbindung.... 16

3.1 Beleuchtung ein- und abstellen 18
3.2.1 Bedienung 18
3.2.2 Leistungsstufe Gebläse wählen.... 18
3.2.3 Nachlaufautomatik.... 19

4 Wartung 20

4.1 Allgemeine Wartungshinweise 20
4.2 Dunstabzugshaube reinigen.... 20
4.2.1 Reinigungs- und Pflegehinweise....20
4.2.2 Edelstahloberflächen 21
4.3 Metallfettfilter reinigen 21
4.4 Metallfettfilter abnehmen und einsetzen 22
4.5 Aktivkohlefilter einsetzen oder austauschen 23
4.6 Wartungsintervalle 24
4.7 Leuchtmittel wechseln 24
5 Störungen/Ursachen/Lösungen 26

6 Ersatzteile und Entsorgung.... 27

7 Garantie / Kundendienst 28

7.1 Garantiebedingungen 28
7.2 Garantiefall 28
7.3 Konformitätserklärung im Sinne der EMV-Richtlinie.... 29

Vielen Dank!

Lieber Kunde,

wir bedanken uns für das in uns gesetzte Vertrauen und den Erwerb dieser SILVERLINE-Dunstabzugshaube.

Dieses Gerät ist so konzipiert, dass es den Anforderungen zum privaten Gebrauch im Haushalt entspricht.

Wir bitten Sie, diese Bedienungsanleitung, die die Grundlage allen Handelns an der Haube ist, genau zu beachten.

Das Gerät entspricht den europäischen Sicherheitsbedingungen nach CE.

Für Schäden an Personen und Gegenständen, die auf eine fehlerhafte oder unsachgemäße Installation, Nutzung oder Handhabung des Geräts zurückzuführen sind, übernimmt der Hersteller keinerlei Haftung.

Sie erreichen unseren Kundendienst unter folgender Nummer:

Hotline Kundendienst

Tel.: [phone]

Fax: [phone]

Per E-Mail:

[e-mail]

© Jede Vervielfältigung oder auszugsweise Veröffentlichung ist verboten.

Der Hersteller behält sich das Recht vor, evtl. notwendige Modellmodifizierungen an den Gerätetypen vorzunehmen. Dies betrifft Änderungen hinsichtlich der Bedienerfreundlichkeit, des Schutzes der Benutzer und des Gerätes sowie Anpassungen an den aktuellen technischen Standard.

Sollten Sie trotz unserer eingehenden Qualitätskontrolle etwas zu beanstanden haben, wenden Sie sich bitte an unseren Kundendienst.

Heben Sie diese Bedienungsanleitung an einem leicht zu erreichenden Platz auf.

Ihr SILVERLINE-Team

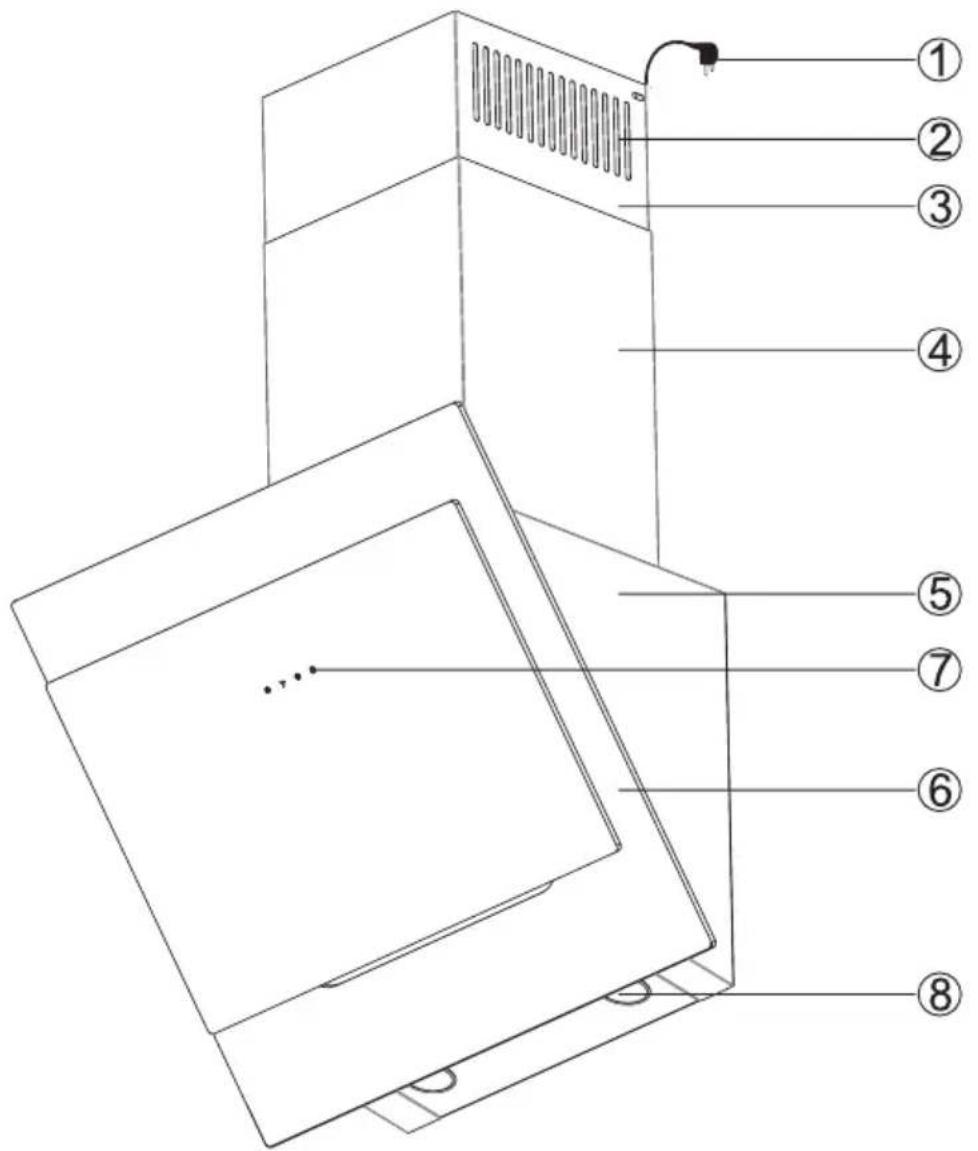

Übersicht Dunstabzugshaube

1 Netzstecker
2 Luftschlitze für den Umluftbetrieb
3 Innenschacht
4 Außenschacht
5 Haubenkörper
6 Frontplatte abklappbar, dahinter Metallfettfilter
7 Bedieneinheit
8 Beleuchtung

Technische Daten

Modellname: INDIRA
Netzanschluss: 220-240 V~50 Hz
Beleuchtung:LED 2 x 3 W
Motorleistung: 275 W
Nennleistung: 281 W
Maße (BxT):- 60 cm Variante- 80 cm / 90 cm Variante	596 x 465 mm796/896 x 465 mm
Höhe von-bis:- bei Umluft- bei Abluft	875 - 1130 mm770 - 1130 mm
Gewicht:- 60 cm Variante- 90 cm Variante	14,9 kg16,5 kg
Anschluss Abluftkanal ∅: 150 mm
Schutzklasse: 1

1 Sicherheitshinweise

1.1 Bedienungsanleitung

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit der Dunstabzugshaube arbeiten.

Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Bei Weitergabe des Gerätes an Dritte, Bedienungsanleitung mitgeben.

Hinweise unbedingt beachten, um Verletzungen von Personen und Schäden am Gerät zu vermeiden.

Für Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung entstehen, übernimmt der Hersteller keine Haftung.

1.2 Verwendete Hinweise

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Hinweise sind unbedingt zu beachten, um Unfälle und Schäden am Gerät zu vermeiden.

Warnt vor Gefahren für die Gesundheit und zeigt mögliche Verletzungsrisiken an.

Weist auf Gefährdungen für das Gerät oder andere Gegenstände hin.

VORSICHT!

Weist auf eine mögliche Gefährdung hin, die zu Sachschäden führen kann, wenn sie nicht vermieden wird.

Zeigt Tipps und Informationen an.

Verweist auf ein anderes Kapitel, einen Absatz oder Hinweis.

1 Sicherheitshinweise

1.3 Kinder, besondere Personen

1.4 Bestimmungsge mäße Verwendung

Personen (einschließlich Kinder), die wegen geistigen, physischen oder motorischen Fähigkeiten nicht in der Lage sind, das Gerät sicher zu benutzen (besondere Personen), dürfen das Gerät nicht ohne Aufsicht oder nur bei Anweisungen durch eine verantwortliche Person benutzen.

Gerät nicht unbeaufsichtigt lassen. Verwendung nur mit größter Vorsicht, wenn Kinder oder besondere Personen, die die Gefahren nicht richtig einschätzen können, in der Nähe sind.

Verpackungsmaterialien:

• nicht zum Spielen verwenden. Es besteht Erstickungsgefahr.
• Verpackungsmaterial ordnungsgemäß entsorgen (Ersatzteile und Entsorgung).

Die Dunstabzugshaube ist ausschließlich zum Reinigen des von der Kochstelle aufsteigenden Kochdunstes und für den privaten Gebrauch im Haushalt bestimmt.

• Das Gerät nur im Haushalt einsetzen.
• Das Gerät ist nicht für die gewerbliche Nutzung bestimmt.
• Dunstabzugshaube nur für den Einsatz über Elektro- oder Gaskochstellen.
• Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.

Insbesondere zu unterlassen:

• Der Betrieb der Dunstabzugshaube ohne Metallfettfilter. Fehlender Metallfettfilter führt zu massiven Fettablagerungen in der Dunstabzugshaube und den Abluftkanälen.
• Flambieren unter der Dunstabzugshaube. Es kann zur Entzündung von Fettablagerungen kommen.
• Der Betrieb der Kochstellen (aller Beheizungsarten: Gas, Elektro, etc.) ohne Kochgeschirr.

1 Sicherheitshinweise

• Offene Flamme kann zu Entzündungen in der Dunstabzugshaube führen.
• Reinigen der Dunstabzugshaube mit nicht dafür zugelassenen Mitteln oder Geräten, z. B. mit einem Dampfreiniger (Wartung).
• Reparaturarbeiten durch nicht autorisiertes Personal (Kundendienst).

1.5 Feuergefahr

WARNUNG!

Verbrennungsgefahr. Bei falschem Betrieb der Dunstabzugshaube kann es zu Verbrennungen kommen.

-Wartungs- und Reinigungshinweise korrekt einhalten (4.6 Wartungsintervalle).

Grundsätzlich zu unterlassen:

- Kochen, Braten und Grillen mit offener Flamme wegen Brandgefahr.

1 Sicherheitshinweise

1.6 Betrieb mit raumluftabhängiger Feuerstätte

Lebens- und Vergiftungsgefahr!

Betrieb mit Fensterkippschalter

WARNUNG!

Lebens- und Vergiftungsgefahr. Bei gleichzeitiger Nutzung der Dunstabzugshaube im Abluftbetrieb und dem Betrieb von raumluftabhängigen Feuerstellen (z.B. holz- oder kohlebetriebene Heizeinrichtungen oder Öfen mit Kaminen, o.ä.) entzieht die Dunstabzugshaube der Küche und den benachbarten Räumen Raumluft.

Ohne ausreichende Zuluft entsteht in diesen Räumen ein Unterdruck und die Feuerstelle erhält zu wenig Verbrennungsluft.

Dadurch können giftige Verbrennungsgase aus dem Kamin oder Luftabzugsschacht in die Wohnräume gezogen werden.

Es besteht Lebensgefahr!

Der Rücksog der Feuerstellenabgase in die Wohnräume (siehe Zeichnung) kann lebensbedrohlich sein. Der Haubenbetrieb mit einem Fensterkippschalter verhindert, dass gefährliche Feuerstellenabgase in die Wohnräume gelangen. Der Betrieb ist nur möglich bei geöffnetem oder gekipptem Fenster. So kann die zur Verbrennung benötigte Frischluft ausreichend nachströmen.

Abluft- und Zuluftmauerkästen können eventuell keine ausreichende Luftversorgung sicherstellen.

Befragen Sie dazu unbedingt Ihren zuständigen Schornsteinfegermeister.

HINWEIS!

Zu- und Abluftmauerkästen können eventuell keine ausreichende Luftversorgung sicherstellen.

1 Sicherheitshinweise

1.7 Stromversorgung

Stromschlag. Die Dunstabzugshaube wird mit elektrischem Strom betrieben. Bei falscher Montage, Handhabung und Betrieb kann es zu schweren oder tödlichen Verletzungen kommen. Sicherheitshinweise beachten.

1.8 Defektes Gerät

Defekte Dunstabzugshaube nicht einbauen oder betreiben. Reparaturarbeiten sind durch vom Hersteller autorisiertes Fachpersonal durchzuführen (↔ Kundendienst).

Bei Eingriffen von nicht autorisiertem Personal erlöschen Garantie- und Gewährleistungsansprüche (Garantie).

2 Auspacken und Montage

2.1 Auspacken

Die Verpackungsmaterialien sind recyclebar. Sparen Sie Rohstoffe und verringern Sie das Abfallaufkommen. Verpackungen dem Materialkreislauf wieder zuführen. Ihr Fachhändler nimmt die Verpackung zurück (6.2 Entsorgung).

2.2 Montage und Elektroanschluss

Bei der Montage und dem Elektroanschluss Sicherheitshinweise (Sicherheitshinweise) beachten. Vor der Montage die Montageanleitung vollständig durchlesen.

Hinweise unbedingt beachten, um Verletzungen von Personen und Schäden am Gerät zu vermeiden.

Für Schäden, die durch Nichtbeachtung dieser Montageanleitung entstehen, übernimmt der Hersteller keine Haftung.

2.2.1 Bauliche Vorausset zungen des Abluftkanals

Wird die Dunstabzugshaube für den Abluftbetrieb montiert, d.h. Koch- und Bratdünste werden über die Dunstabzugshaube ins Freie befördert, ist folgendes zu beachten:

• Maße des Abluftkanals und Mauerdurchführung ∅ 150 mm.
• Kurze gerade Abluftstrecken wählen.
• Nur Rohre mit Rundbögen verwenden.
• Dunstabzugshaube nicht an Holzwände montieren.
• Nur für Dunstabzugshaubenbetrieb geeignete Kunststoff- oder Flexrohre verwenden.

2 Auspacken und Montage

2.3.1 Prüfen der Dunstabzugshaubenteile

HINWEIS!

Bei Anschluss an einen Abluftkanal/Mauerkasten mit einem ∅ von 125 mm, Reduzierstück benutzen. Abluftleistung verringert sich, Laufgeräusche können verstärkt werden. Bei Anschluss an einen Abluftkanal/Mauerkasten mit einem ∅ unter 125 mm entfällt die Garantie auf die Gerätefunktion.

HINWEIS!

Geringste Betriebsgeräusche der Dunstabzugshaube erhält man bei Verwendung von glattwandigem Rundrohr mit einem ∅ von 150 mm.

Vor Montagebeginn die Vollständigkeit und Unversehrtheit der zu montierenden Teile prüfen. Dazu gehören:

• Dunstabzugshaube mit Motor
• Außenschacht - und Innenschacht, je 1 Stück
• Montageschablone, 1 Stück (Beilage)

Zubehör:

• Wandmontagewinkel, 2 Stück (Punkte A,B)
• Schrauben M5, 2 Stück für A, B
• Dübel 10 mm und Schrauben für Wandmontage A-D, je 4 Stück
• Abluftstutzen ∅ 150 mm, 1 Stück
• Reduzierstück ∅ 150/125 mm, 1 Stück
• Schrauben für Abluftstutzen, 2 Stück
• Schachtmontagebügel, 1 Stück
• Schrauben und Dübel (∅ 6 mm) für Schachtmontagebügel, je 2 Stück
• Schrauben für Befestigen der Schachtteile, 4 Stück
• Kupferschneide für Schachtmontage mit dazugehörender Montageanleitung (2. Hinweis 2.3.2)

2 Auspacken und Montage

2.3.2 Allgemeines zur Montage

Lebensgefahr durch Beschädigung von Versorgungsleitungen. Beim Bohren können Versorgungsleitungen (Strom-, Gas- und/oder Wasserleitungen) beschädigt werden. Vor dem Bohren über den Verlauf von Versorgungsleitungen informieren (z. B. mit einem Suchgerät für metall- und spannungsführende Leitungen).

Einbauhöhe der Dunstabzugshaube im Ab- und Umluftbetrieb beträgt min. 45 cm und max. 65 cm bei Elektrokochstellen. Einbauhöhe der Dunstabzugshaube für Gaskochstellen beträgt min. 65 cm und max. 75 cm.

HINWEIS!

Der Elektroanschluss erfolgt an eine Steck-dose, die meistens hinter dem Außeschacht oder Innenschacht (=Abb. 2) positioniert wird.

HINWEIS!

Schachtmontage. Um Kratzer auf dem Haubenschacht zu vermeiden folgen Sie der Arbeitsanleitung in 3 Schritten. Arbeitsanleitung und Kupferschneide befinden sich im Haubenschacht.

2 Auspacken und Montage

2.3.3 Montageskizze und - teile

1 Haubenkörper
2 Außenschacht
3 Innenschacht
4 2 x Winkelschienen
5 Schachtmontagebügel
6 Montagewinkel für Haubenkörper

2 Auspacken und Montage

2.3.4 Montage Abluftstutzen 1 Abluftstutzen

2 Reduzierstück
Abb. 3: Abluftstutzen-Teile

2.3.5 Montage der Dunstabzugs-haube

Die Montage des Haubenkörpers führen Sie mit Hilfe der Montageschablone (Beilage) durch.

Dazu:

- Montageschablone in der ausgewählten Höhe (siehe minimale und maximale Abstände zu der Arbeitsplatte auf der Montageschablone) an die Wand halten, ausrichten und die Befestigungspunkte A, B, C und D übertragen.

- Löcher der Befestigungspunkte A, B C und D bohren, Dübel einsetzen und die Schrauben an den Punkten A+B zu 34 eindrehen ( Abb. 2). Die Montagelaschen oben hinten am Haubenkörper herausziehen und festschrauben.

2 Auspacken und Montage

- Die Haube mit den Schlüssellöchern der Montagewinkel an die Wand hängen. Falls die Haube nicht ganz waagerecht hängen sollte, können Sie diese fein justieren. Durch leichtes lösen der Schrauben der Montagewinkel von oben an dem Haubenkörper bringen Sie die Haube in die Waagerechte. - Die 2 Befestigungsschrauben A + B an der Wand festziehen.

2.3.6 Vorbereiteter Anschluss für einen Fensterkippschalter mit Kabelverbindung

Abb.3.1: Anschluss Fensterkippschalter

Auf der Motorbox ist in einer kleinen schwarzen Box (Abb.M5) eine Lüsterklemme mit eingesetzter Kabelbrücke installiert (Abb. 3.1). Öffnen Sie die Box indem Sie den Deckel an den langen Seiten zusammendrücken ^① und abnehmen ^② .

Die Kabelbrücke abschrauben und herausnehmen. Die Kabel des Fensterkippschalters durch eines der Justierlöcher führen, in die jetzt leeren Lüsterklemmen einstecken und festschrauben. Den Deckel der Box wieder aufsetzen ^① .

2 Auspacken und Montage

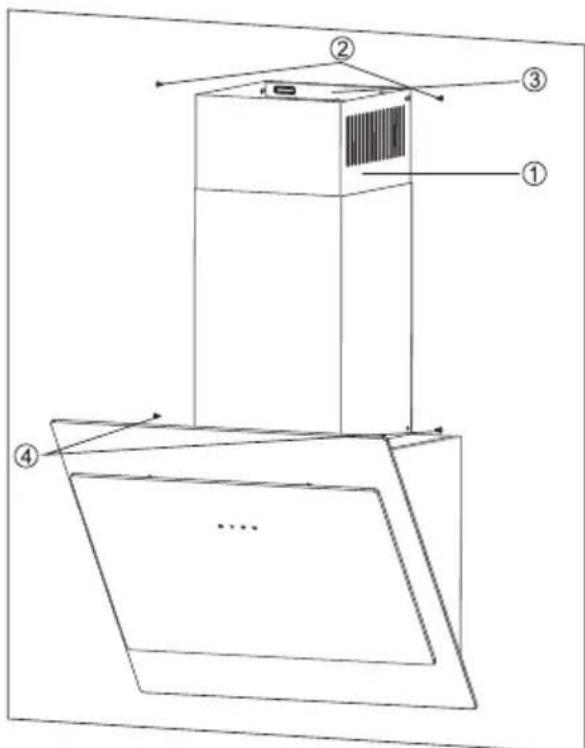

2.3.7 Montage des Schachtes

Außenschacht - und Innenschacht (Abb. 2 S.14) werden nun montiert.

Dazu:

- Schachtmontagebügel ③ mittig zur Dunstabzugshaube direkt unterhalb der Decke auf der Wand anhalten oder vermessen und Haltepunkte E und F an- zeichnen.

- Löcher bohren, Dübel einsetzen, Schachtmontagebügel anschrauben.

- Zusammengeschobene Schachtteile, ohne die Schutzfolie abzuziehen, über die 2 Winkelschienen auf der Dunstabzugshaube (2.3.3) aufsetzen (2. Hinweis 2.3.2).

HINWEIS!

Im Abluftbetrieb den Innenschacht mit der Umluftöffnung nach unten einsetzen. Im Umluftbetrieb Innenschacht mit der Umluftöffnung nach oben einsetzen.

Um die maximale Höhe der Haube zu nutzen, muss im Abluftbetrieb der Innenschacht mit Umluftschlitzen nach oben montiert werden.

- Innenschacht ^① nach oben ziehen und mit 2 Schrauben ^② von links und rechts an Schachtmontagebügel ^③ verschrauben. Keinen Akkuschrauber dazu verwenden (Abb. 3.2)

Grundschacht unten an den beiden Winkeln auf dem Haubenkörper hinten mit je 1 Schraube ^4 fixieren.

Folgen Sie jetzt der Schachtmontage-Anleitung für den Einsatz der Kupferklinge. So montieren Sie den Schacht ohne diesen zu verkratzen (2: Hinweis 2.3.2).

1 Innenschacht
2 Schrauben oben
3 Schachtmontagebügel
4 Schrauben unten

3 Bedienung

Touch-Control

Durch leichtes Berühren der Tastenpunkte (Symbole) auf dem Glas bedienen Sie diese Haube.

Touch-Control

3.1 Beleuchtung ein- und abstellen

Abb. 4: Beleuchtung einstellen

Dazu:

Taste ① drücken, Licht geht an. Erneut drücken, Licht geht aus.

3.2.1 Bedienung

HINWEIS!

Bereits bei Inbetriebnahme der Kochstelle das Gebläse der Dunstabzugshaube einschalten. Koch- und Bratdünste werden so optimal abgesaugt. Nach dem Abschalten der Kochstelle Gebläse ca. 10 - 15 Min. nachlaufen lassen (Nachlaufautomatik). Die restliche Gerüche und Feuchtigkeit werden abgesaugt.

3.2.2 Leistungsstufe Gebläse wählen

Abb. 5: Leistungsstufe wählen

Bei Inbetriebnahme der Dunstabzugshaube Leistungsstufe des Gebläses wählen. Leistungsstufe den anfallenden Koch- und Brat-dünsten anpassen.

Dazu:

-Taste 2 drücken, Gebläsemotor geht an (Stufe 1).

Taste erneut drücken, Gebläsemotor geht aus.

-Taste ③ drücken, Gebläsemotor geht an (Stufe 2).

Taste erneut drücken, Gebläsemotor geht aus.

-Taste 4 drücken, Gebläsemotor geht an (Stufe 3).

Taste erneut drücken, Gebläsemotor geht aus.

3.2.3 Nachlaufautomatik

Abb. 6: Nachlaufautomatik

3.2.4 Leistungsstufe BOOST

Die höchste Leistungsstufe ist eine Boost-Stufe.

Wenn diese eingestellt ist blinkt in der Anzeige.

Der Boost-Modus ist jetzt aktiv, d.h. nach 7 Minuten Laufzeit schaltet der Motor automatisch in die niedrigere Laufstufe.

Bei aktiver Boost-Stufe kann die Nachlaufautomatik nicht eingeschaltet werden.

3 Bedienung

Nachlaufautomatik 15 Minuten

Die Nachlaufautomatik ermöglicht, dass verbliebene Gerüche und Restfeuchtigkeit in der Küche noch für 15 Minuten nach dem Einstellen abgezogen werden.

- Mit der Taste ^2 , 3 oder 4, ca. 3 Sekunden lang gedrückt schalten Sie die Nachlauf-automatik ein.

Am Ende der Nachlaufzeit von 15 Minuten schaltet sich automatisch sowohl Motor als auch die Beleuchtung ab.

Die eingestellte Nachlaufautomatik können sie auch vorzeitig manuell beenden. Drücken Sie dazu die Taste ^2 , 3 oder 4.

4 Wartung

4.1 Allgemeine Wartungshinweise

4.2 Dunstabzugshaube reinigen

4.2.1 Reinigungs- und Pflegehinweise

ACHTUNG!

Beschädigung des Haubengehäuses bei falscher Reinigung. An Oberflächen kann es zu Verfärbungen kommen. Zur Reinigung des Haubengehäuses keinen Dampfreiniger benutzen. Aggressive Reinigungsmittel, wie z. B. Essigreiniger, Scheuermittel, Schleifgranulat oder spitze Gegenstände dürfen nicht verwendet werden.

HINWEIS!

Die Dunstabzugshaube regelmäßig warten und reinigen, um die Sicherheit, Funktion und Leistungsfähigkeit zu gewährleisten.

Die Dunstabzugshaube direkt nach dem Einbau und später bei Verschmutzung reinigen.

ACHTUNG!

Verbleibende Folienklebereste auf der Edelstahloberfläche können zu Flecken führen. Die Oberfläche der Dunstabzugshaube nach der Montage unbedingt gründlich reinigen (=Hinweis unten).

Beachten Sie folgende allgemeine Reinigungs- und Pflegehinweise (gilt auch für lackierte Glasoberflächen):

• Vor der Reinigung Ringe, Uhren und Schmuck ablegen, um Lackoberfläche nicht unbeabsichtigt zu zerkratzen.
• Stets großflächig reinigen, um punktuelle Scheuerstellen zu vermeiden.
• Nicht zu stark auf dem Material reiben, damit keine Kratzer und matte Stellen entstehen.
• Keine scheuernden oder scharfen Reinigungsmittel oder Polituren verwenden. Inhaltsstoffe können das Material angreifen.
• Achtung bei der Benutzung von Schwämmen oder Lappen. Durch Rückstände können Kratzer entstehen.

4 Wartung

• Frische Tropfen oder Flecken (z.B. von säurehaltigen Flüssigkeiten wie Fruchtsäfte) sofort mit einem Tuch aufsaugen und trocken nachwischen.
• Heiße, schwere und scharfkantige Gegenstände nicht über Lackoberflächen ziehen oder dagegen stoßen.

4.2.2 Edelstahloberflächen

Für die Pflege von Edelstahloberflächen eignen sich spezielle Edelstahl-Pflegemittel (Hinweis unten). Es entsteht ein Schutzfilm der Fingerabdrücke reduziert und jede weitere Pflege erleichtert.

HINWEIS!

Für die Pflege von Edelstahloberflächen empfehlen wir das Edelstahl-Pflege-Spray, Silverline Art.-Nr. PS 500 (6.1).

4.3 Metallfettfilter reinigen

Brandgefahr. Ein überfetteter Metallfettfilter kann zu Bränden führen. Darum Wartungs- und Reinigungshinweise befolgen.

HINWEIS!

Metallfettfilter ist von außen nicht sichtbar, er ist durch die Randabsaugungsplatte verdeckt.

4 Wartung

4.4 Metallfettfilter abnehmen und einsetzen

Abb.8: Randabsaugungsplatte aufklappen

Abb.9: Metallfettfilter entnehmen, bzw. einsetzen

• Frontplatte aus der Arretierung lösen und nach vorne klappen (rückseitige Scharniere verhindern ein Herausfallen) (=Abb. 8).
• Griffleiste des Metallfettfilters nach unten drücken (Abb. 9).
• Metallfettfilter nach vorn entnehmen.
• Zum Wiedereinsetzen den trockenen Metallfettfilter unten mit den Laschen einsetzen, Griffleiste drücken, Filter nach hinten in den Rahmen einsetzen und Griffleiste loslassen, damit der Filter in den Rahmen einrastet (Abb. 9).

HINWEIS!

Die Filter beim Hantieren sicher festhalten, um Beschädigungen der Filter und der Kochstelle zu vermeiden.

Reinigung der Metallfettfilter

Dazu:

• Metallfettfilter in heißem Spülwasser gut einweichen und mit weicher Bürste reinigen. Vorgang ggf. wiederholen.
• mit heißem Wasser gut abspülen und trocknen lassen.
• Sollte das Ergebnis nicht ausreichend sein, Vorgang wiederholen. Die Metallfettfilter sind spülmaschinengeeignet ( Hinweis s.unten).

HINWEIS!

Der Metallfettfilter ist spülmaschinengeeignet und kann mit einem Programm bis max. 55°C gereinigt werden. Wegen möglicher Fettablagerungen am Geschirr die Metallfettfilter separat reinigen. Bei starker Verschmutzung zuvor in heißem Spülwasser einweichen. Farbveränderungen am Metallfettfilter beeinträchtigen nicht die Funktion und sind kein Reklamationsgrund.

ACHTUNG!

Durch zu häufiges Reinigen oder bei Verwendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewebes vom Metallfettfilter kommen. Zur Reinigung nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen.

4.5 Aktivkohlefilter einsetzen oder austauschen

Abb.10: Einsetzen des Aktivkohlefilters AF110

HINWEIS!

Um die Aktivkohlefilter einzusetzen, muss zuerst der Metallfettfilter entfernt werden (Abb.9 + 10).

Einsetzen des Aktivkohlefilters

Dazu:

- Über die Halterungen links und rechts in der Motor-Mitte (1) den neuen Kohlefilter aufsetzen und im Uhrzeigersinn vorsichtig bis zum Anschlag festdrehen (2).

Aktivkohlefilter austauschen

- Den verbrauchten Kohlefilter in umgekehrter Reihenfolge und Drehrichtung lösen und herausnehmen.

Wird der Aktivkohlefilter nicht regelmäßig ausgetauscht, kann es zu einem lauteren Motorengeräusch und verstärkten Kochgerüchen in der Küche führen (4.6 Wartung).

HINWEIS!

Nach dem Betrieb mit Umluft, Nachlaufautomatik für 10-15 Min. zum Nachtrocknen des Aktivkohlefilters verwenden.

VORSICHT!

Leistungsbeeinträchtigung bei Nichteinhaltung der Wartungsintervalle. Durch zu langen Gebrauch können sich der Metallfettfilter und der Aktivkohlefilter mit Fett- und Schmutzpartikeln zusetzen, wodurch die Funktionsfähigkeit der Dunstabzughaube stark beeinträchtigt wird. Daher Wartungsintervalle einhalten.

4.6 Wartungsintervalle

Was Zeit Arbeiten
Metallfettfilter reinigen alle 1 - 2 Wochen oder bei Verfärbungen durch aufgenommenes Fett		Metallfettfilter waschen (4.4)
Aktivkohlefilter AF110 (1 Paar)	ca. alle 3 Monate, bei nachlassender Leistung oder lauterem Laufgeräusch	Aktivkohlefilter austauschen (4.5)

4.7 Leuchtmittel wechseln

WARNUNG!

Kurzschlussgefahr beim Leuchtmittelwechsel. Die Dunstabzugshaube wird mit elektrischem Strom betrieben. Zum Wechseln der Leuchtmittel Stromzufuhr unterbrechen.

4 Wartung

Leuchtmittel wechseln

Abb. 11: LED-Leuchte austauschen

LED-Leuchte 3W/230V mit Sockel GU10 (Bajonett-Verschluss).

VORSICHT!

Beim Austausch einer Leuchte unbedingt die Stromversorgung unterbrechen. Ziehen Sie den Stecker der Haube oder schalten Sie die Hauptsichnung aus. Ansonsten besteht die Gefahr eines Stromschlages.

Dazu:

Öffnen Sie die Frontplatte und nehmen den oder die Fettfilter heraus, die über dem defekten Leuchtmittel sind. Jede LED-Leuchte ist in einer Federhalterung eingesetzt (Abb. 11). Drücken Sie mit einer Hand vom Haubeninneren diese Federhalterung soweit herunter, bis Sie den Lampenrand greifen können, drehen dann die defekte Leuchte etwas nach links und können diese herausnehmen.

Zum Einsetzen der neuen Leuchte die Federhalterung runterdrücken, die Leuchte einschieben und leicht nach rechts bis zum Anschlag drehen.

Sollte die neu eingesetzte Leuchte nach dem Austausch nicht mehr ganz in das Gehäuse gezogen werden, dann nehmen Sie diese Leuchte wieder heraus und drücken die federnde Halterung etwas nach oben. Dann die neue Leuchte wieder einsetzen.

5 Störungen/Ursachen/Lösungen

HINWEIS!

Die im Folgenden aufgeführten Arbeiten der Störungstabelle sind vom Benutzer oder durch Ihn beauftragte Servicetechniker durchzuführen.

Störung mögliche	Ursache Lösung
Dunstabzugs-haube funktioniert nicht	• Stromversorgung nicht angeschlossen	Stromversorgung anschließen
Leistungsverlust / erhöhtes Betriebsgeräusch	• Verschmutzter Metallfettfilter• Verschmutzter Aktivkohlefilter (nur im Umluftbetrieb)• zu geringer Abluftquerschnitt• keine ausreichende Frischluftzufuhr	Metallfettfilter reinigen (4.3)Aktivkohlefilter austauschen (4.5.2)Abluftquerschnitt prüfen,Empfehlung mind. ∅ 150 mm
Beleuchtung ausgefallen	• Leuchtmittel defekt Leuchtmittel erneuern (4.7) → Ersatzleuchten (6.1)
Symbol der Lauf-stufe im Display blinkt	• Zeigt an :Nachlaufautomatik wurde eingestellt	Nach Ablauf erlischt Anzeige,Gebläsemotor und Beleuchtung schalten ab.
Dunst geht am Rand der Haube vorbei	• Kochgeschirr steht zu nahe am Rand des Kochfeldes	Die Absaugung ist aus technischen Gründen mittig am größten. Die hinteren Kochplatten benutzten.

6 Ersatzteile und Entsorgung

6.1 Ersatzteile

Artikel-Nr. Beschreibung Bezugsquellen
	Metallfettfilter Fa. SILVERLINE	Küchengeräteund Handel GmbHLilienthalstraße 2641515 GrevenbroichTel.: +49 (0) 2181 - 75668- 350Fax: [phone]
U-Start	zum Umbau der Ablufthaube auf Umluftbetrieb	siehe oben oder Fachhandel(Haubenbreite angeben)
AF 110PS 500	Aktivkohlefilter (1 Paar)Edelstahl-Pflege-Spray	siehe oben oder Fachhandelsiehe oben oder Fachhandel
	LED-Leuchte 3W/230V,Sockel GU10	Fa. SILVERLINE Küchengeräte

6.2 Entsorgung

Produkt unterliegt der WEEE-Direktive (2002/96/EC) innerhalb der Europäischen Union und den gesetzlichen Bestimmungen zur Entsorgung von elektronischen Geräten. Produkt darf nicht im Hausmüll entsorgt werden. Separate Sammelsysteme erfragen Sie bei Ihrer zuständigen Kommunalbehörde.

7 Garantie und Kundendienst

7.1 Garantiebedingungen

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 2 Jahren ab Kaufdatum.

Innerhalb der Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes unentgeltlich alle Mängel, die auf Produktions- oder Materialfehler beruhen. Ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch zurückzuführen sind sowie Fehler und Folgeschäden, die durch falsche oder nicht ausreichend dimensionierte Abluftleitung verursacht wurden. Von der Garantie ausgenommen sind sichtbare äußere Beschädigungen, die erst nach der Montage beanstandet werden. Außerdem sind Verschleißteile, sowie Glas- und Kunststoffteile, Leuchtmittel*, und alle verwendeten Filter von der Garantie ausgenommen.

* Bei der Leuchtmittel-Erstausstattung (Auslieferzustand) wird eine 8 Tage Einschaltgarantie gewährt. Der Garantieanspruch erlischt bei nicht bestimmungsge- mäßer Verwendung und bei gewerblicher Nutzung des Produktes.

Die Garantie tritt nur in Kraft, wenn das Kaufdatum durch eine Rechnungskopie belegt wird. Garantieleistungen bewirken keine Verlängerung der Garantiezeit, es tritt kein Anspruch auf eine neue Garantie ein. Im Garantiefall setzen Sie sich bitte mit unserem Kundendienst in Verbindung. Bitte halten Sie Angaben bereit (Hinweis unten).

7.2 Garantiefall

Abb.13 Muster-Typenschild → Hinweis rechts unten.

Tragen Sie Ihre Haubendaten hier ein:

② Artikel-Nummer
Modellzeichnung
③Revisions-Nummer ....
④Serien-Nummer

HOTLINE

(für Deutschland, Österreich und Benelux)

Tel.: [phone]

Fax: [phone]

HINWEIS!

Das Typenschild befindet sich hinter dem Metallfettfilter rechts im Haubenkörper.

7.3 Konformitätserklärung im Sinne der EMV-Richtlinie

Inverkehrbringer in die EU:

SILVERLINE Küchengeräte und Handel

GmbH Lilienthalstraße 26 D-41515

Grevenbroich

Tel.: [phone]

Fax: [phone]

Hersteller:

Merzifon - Amasya / Türkei

Produkt:

Dunstabzugshaube Indira

IDW 600 (Breite: 60 cm)

IDW 800 (Breite: 80 cm)

IDW 900 (Breite: 90 cm)

Hiermit erklären wir, dass das oben genannte Produkt allen einschlägigen Bestimmungen der EMV-Richtlinie 2004/108/EG entspricht.

Das oben genannte Produkt erfüllt die Anforderungen der folgenden einschlägigen Richtlinien:

- Niederspannungsrichtlinie 2006/95/EG

- EMV-Richtlinie 2004/108/EG
