Produkttyp	Portables DAB+/UKW-Radio
Marke	TechniSat
Modell	DigitRadio 1 BR Heimat Edition
Abmessungen (B x H x T)	15,6 cm x 9,2 cm x 3,34 cm
Gewicht	272 g
Stromversorgung (Netzteil)	Eingang: 100-240 V~, 50/60 Hz; Ausgang: 5 V, 1 A
Akku	Li-Ion 3,7 V / 1050 mAh, Ladezeit ca. 2-3 Stunden, Laufzeit bis zu 10 Stunden
Frequenzbereiche	UKW: 87,5–108 MHz; DAB+/DAB: 174–240 MHz
Display	OLED-Display mit Helligkeitseinstellung
Audioausgangsleistung	1 W RMS
Kopfhöreranschluss	3,5 mm Klinke
Antenne	Teleskopantenne
Sender speicherbar	20 DAB+ und 20 UKW (Favoritenspeicher)
Direktwahltaste	Für BR Heimat (nur im DAB+ Sendegebiet)
Besondere Funktionen	DAB+/UKW-Umschaltung, RDS, manuelle/automatische Sendersuche, Lautstärkeanpassung (DRC), Displayanzeigen (Signalstärke, Programmtyp, etc.)
Reinigung	Gehäuse mit weichem, feuchtem Tuch; Display mit weichem Baumwolltuch und milder Seifenlauge
Sicherheitshinweise	Nicht öffnen, vor Spritzwasser schützen, Kabel nicht knicken, Kinder beaufsichtigen
Lieferumfang	DIGITRADIO 1, Akku, Netzteil, USB-Kabel, Bedienungsanleitung

Häufig gestellte Fragen - DigitRadio 1 BR Heimat Edition TECHNISAT

Wie schalte ich das DIGITRADIO 1 ein?

Drücken Sie die Ein/Standby-Taste auf der Oberseite. Nach erstmaligem Einschalten müssen Sie die Sprache wählen und der automatische Suchlauf startet.

Wie kann ich zwischen DAB+ und UKW umschalten?

Drücken Sie die DAB/FM-Taste, um zwischen DAB+ (Digitalradio) und FM (UKW) umzuschalten. Die Anzeige im Display zeigt den aktuellen Modus an.

Wie speichere ich einen Sender auf einem Favoritenplatz?

Wählen Sie den gewünschten Sender, halten Sie dann die FAV-Taste gedrückt, wählen Sie mit den Pfeiltasten einen Speicherplatz (1-20) und bestätigen Sie mit OK.

Wie stelle ich die Lautstärke ein?

Nutzen Sie die Tasten Lautstärke + und Lautstärke - auf der Oberseite. Die Lautstärke wird im Display als Balken angezeigt.

Warum finde ich keine Sender?

Überprüfen Sie die Teleskopantenne – ziehen Sie sie vollständig aus und richten Sie sie optimal aus. Führen Sie einen vollständigen Suchlauf im Menü durch. Bei schlechtem Wetter kann der Empfang eingeschränkt sein.

Wie kann ich die Helligkeit des Displays ändern?

Drücken Sie MENU, wählen Sie Helligkeit und dann Betrieb oder Standby. Wählen Sie zwischen Hoch, Mittel oder Niedrig. Die Einstellung Auto-Dimm dimmt das Display nach 10 Sekunden Inaktivität.

Kann ich Kopfhörer anschließen?

Ja, stecken Sie einen Kopfhörer mit 3,5-mm-Klinkenstecker in die Kopfhörerbuchse an der Seite. Der Lautsprecher wird stummgeschaltet. Achtung: Hohe Lautstärke kann Gehörschäden verursachen.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Drücken Sie MENU, wählen Sie Werkseinstellung und bestätigen Sie mit Ja. Alle gespeicherten Sender und Einstellungen werden gelöscht, das Gerät startet neu.

Wie pflege ich das Radio richtig?

Reinigen Sie das Gehäuse mit einem weichen, leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Für das Display benutzen Sie ein weiches Baumwolltuch mit milder Seifenlauge.

Wo finde ich die EU-Konformitätserklärung?

Die vollständige EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://konf.tsat.de/?ID=12005.

BEDIENUNGSANLEITUNG DigitRadio 1 BR Heimat Edition TECHNISAT

Portables DAB+/UKW-Radio

TechniSat

1 Abbildungen

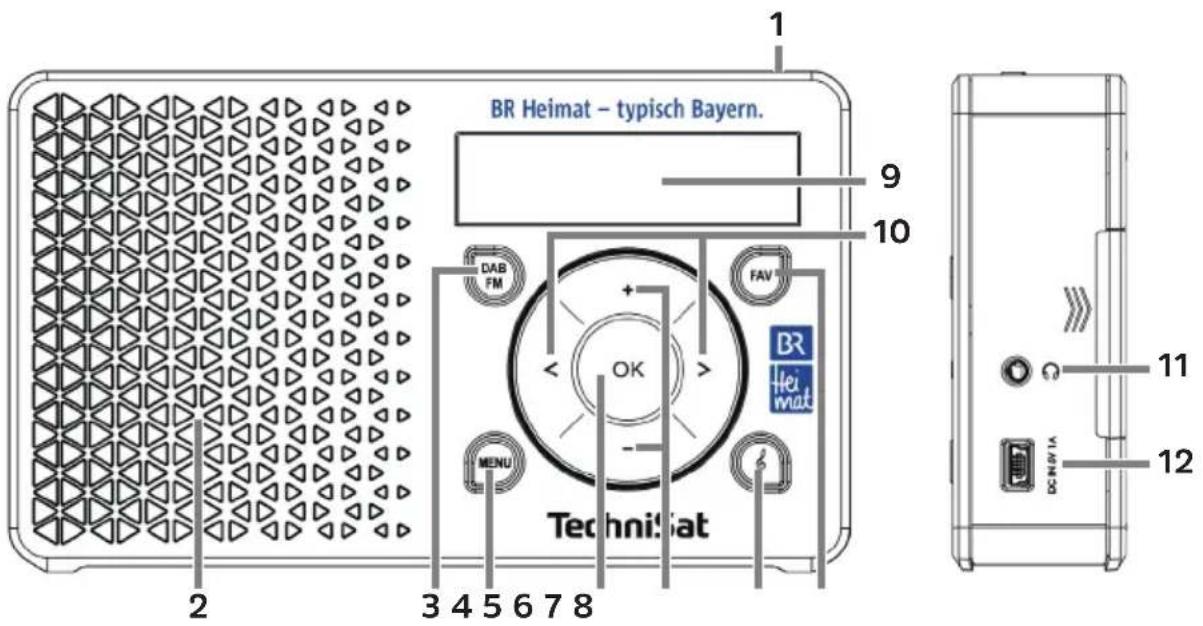

1.1 Ansicht von vorne und seitlich

1 Ein/Standby (Oben)
2 Lautsprecher (Mono)
3 DAB/FM Taste zum Moduswechsel
4 MENU zum Aufrufen des Menüs
5 OK Taste zum Bestätigen
6 Lautstärke +/- Tasten (laut/leise)
7 Direktwahltaste*
8 FAV Taste
9 Display
10 < / > Auswahltasten/Navigation
11 Kopfhörerbuchse (3,5mm Klinke)
12 DC-IN USB-Buchse zur externen Stromversorgung

*Nur im DAB+ Sendegebiet des Senders BR Heimat.

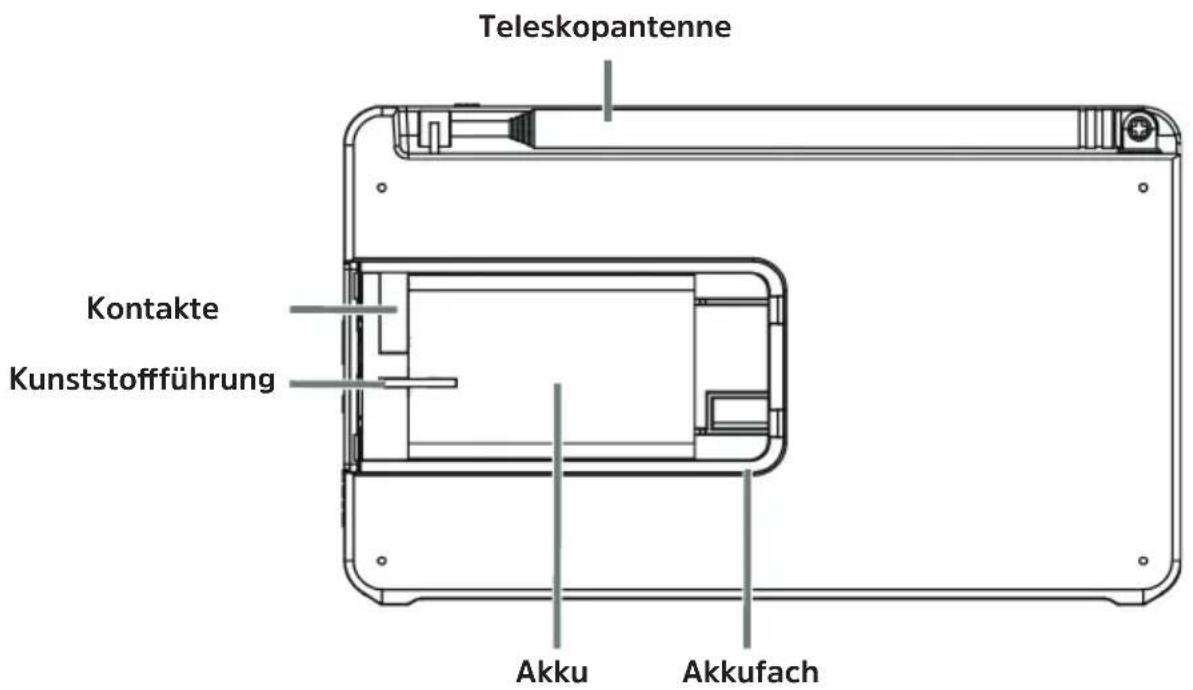

1.2 Ansicht von hinten

2 Inhaltsverzeichnis

1 Abbildungen 2

1.1 Ansicht von vorne und seitlich 2

1.2 Ansicht von hinten 4

2 Inhaltsverzeichnis 5

3 Vorwort 8

3.1 Die Zielgruppe dieser Bedienungsanleitung....8

3.1.1 Bestimmungsgemäßer Gebrauch....9

3.2 Wichtige Hinweise....9

3.2.1 Sicherheit....10

3.2.2 Entsorgung....15

3.2.3 Rechtliche Hinweise....19

3.2.4 Servicehinweise....21

4 Aufstellen des Gerätes....22

5 Beschreibung des DIGITRADIO 1 25

5.1 Der Lieferumfang....25

5.2 Die besonderen Eigenschaften des DIGITRADIO 1....25

5.3 DIGITRADIO 1 zum Betrieb vorbereiten....26

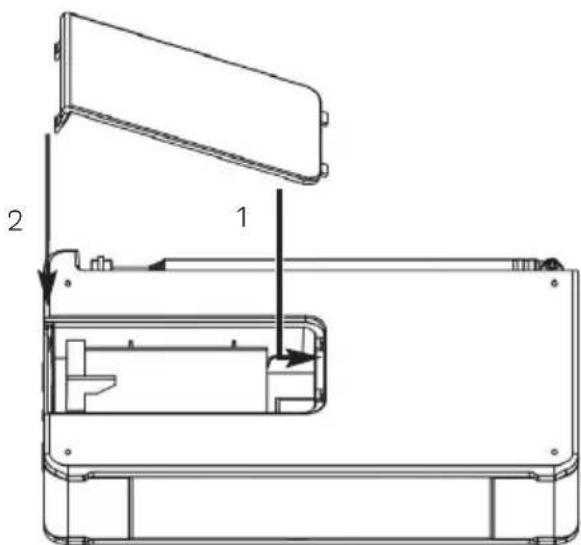

5.3.1 Akku einlegen 26

5.3.2 Netzteil anschließen 28
5.3.3 Teleskopantenne ausrichten....29
5.3.4 Kopfhörer benutzen....30
5.4 Allgemeine Geräte-Funktionen 31
5.4.1 Gerät einschalten....31
5.4.2 Gerät ausschalten....32
5.4.3 Umschalten DAB+/FM-Modus....33
5.4.4 Lautstärke einstellen....33

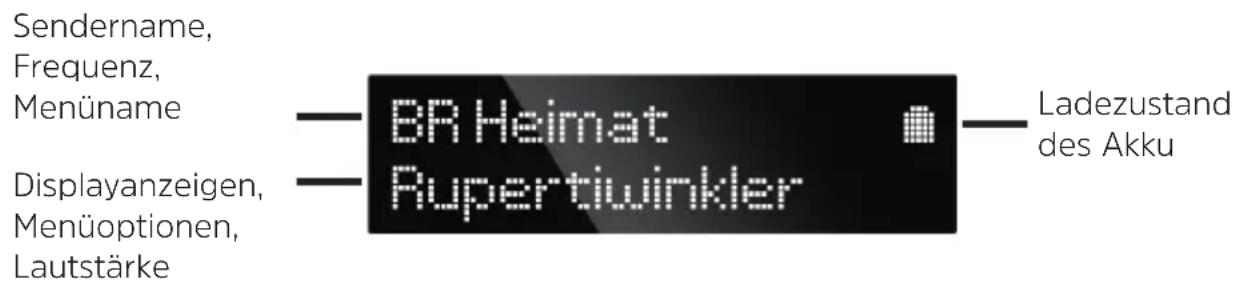

5.4.5 Display....33
5.4.6 Displayanzeigen aufrufen....34

6 Menübedienung....35

7 Die DAB+ (Digital Radio)-Funktion....36

7.1 Was ist DAB+ 36
7.1.1 Datenkomprimierung 36
7.1.2 Audio Stream 37
7.2 DAB+ (Digital Radio) Empfang 37
7.2.1 Vollständigen Suchlauf durchführen 38
7.2.2 Sender wählen 38
7.2.3 DAB+ -Sender auf einem Speicherplatz ablegen....39
7.2.4 DAB+ -Sender von einem Speicherplatz abrufen 40
7.2.5 Überschreiben/Löschen einer Programmplatz-Speicherung......40

7.2.6 Signalstärke....40
7.2.7 Manuell einstellen....41
7.2.8 Lautstärkeanpassung (DRC)....42
7.2.9 Inaktive Sender löschen....42

8 FM (UKW)-Betrieb......43

8.1 UKW-Radiobetrieb einschalten....43
8.2 FM (UKW)-Empfang mit RDS-Informationen 44
8.3 Automatische Sendersuche 44
8.4 Manuelle Sendersuche 45
8.5 Suchlauf-Einstellung 45
8.6 Audio-Einstellung....46
8.7 UKW-Sender auf einem Speicherplatz ablegen....46
8.8 UKW-Sender von einem Speicherplatz abrufen 47
8.9 Überschreiben/Löschen einer Programmplatz-Speicherung......47

9 Systemeinstellungen....48

9.1 Uhrzeit- und Datumseinstellungen....48
9.1.1 Zeit/Datum manuell einstellen....48
9.1.2 Zeitaktualisierung....49
9.1.3 Uhrzeitformat einstellen 50
9.1.4 Datumsformat einstellen....51
9.2 Displayhelligkeit 52

9.3 Sprache....53
9.4 Werkseinstellung....54
9.5 SW-Version....55
10 Reinigen 55
11 Fehler beseitigen 57
12 Technische Daten / Herstellerhinweise....58

3 Vorwort

Diese Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch Ihres Radio-Gerätes, im folgenden DIGITRADIO oder Gerät genannt.

3.1 Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jede Person, die das Gerät aufstellt, bedient, reinigt oder entsorgt.

3.1.1 Bestimmungsgemäßer Gebrauch

Das Gerät ist für den Empfang von DAB+/UKW-Radiosendungen entwickelt. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

3.2 Wichtige Hinweise

Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.

Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes.

Achtung - Kennzeichnet einen wichtigen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten sollten.

Tipp - Kennzeichnet einen Hinweis zur beschriebenen Funktion sowie eine im Zusammenhang stehende und evtl. zu beachtende andere Funktion mit Hinweis auf den entsprechenden Punkt der Anleitung.

3.2.1 Sicherheit

Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr DIGITRADIO 1 in Betrieb nehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

Öffnen Sie niemals das Gerät!

Das Berühren spannung führender Teile ist lebensgefährlich!

Ein eventuell notwendiger Eingriff darf nur von geschultem Personal vorgenommen werden.

Das Gerät darf nur in gemäßigtem Klima betrieben werden.

Bei längerem Transport bei Kälte und dem anschließenden Wechsel in warme Räume nicht sofort einschalten; Temperaturausgleich abwarten.

Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das Gerät gelangt, schalten Sie es aus und verständigen Sie den Service
Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.

Bei Gewitter sollten Sie das Gerät von der Netzsteckdose trennen. Überspannung kann das Gerät beschädigen.
Bei auffälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen an Gehäuse das Gerät ausschalten und den Service verständigen.
Das Gerät darf mit dem Netzteil nur an eine Netzspannung von 100V-240V\~, 50/60 Hz angeschlossen werden.

⚠ Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
Das Netzteil darf erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist.
⚠️ Wenn das Netzteil defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.
Beim Abziehen des Netzteils von der Steckdose am Stecker ziehen - nicht am Kabel.
Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.
Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.
Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.

Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.
⚠️ Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.
Das Gerät bleibt auch in ausgeschaltetem Zustand/Standby mit dem Stromnetz verbunden. Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Stecker, nicht am Kabel.
⚠️ Hören Sie Musik oder Radio nicht mit großer Lautstärke. Dies kann zu bleibenden Gehörschäden führen.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
⚠️ Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Es ist verboten Umbauten am Gerät vorzunehmen.

Beschädigte Geräte bzw. beschädigte Zubehörteile dürfen nicht mehr verwendet werden.

Umgang mit Akkus

Achten Sie darauf, dass Akkus nicht in die Hände von Kindern gelangen. Kinder könnten Akkus in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In diesem Fall sofort einen Arzt aufsuchen! Bewahren Sie deshalb Akkus für Kleinkinder unerreichbar auf.

Das Gerät nur mit den für dieses Gerät zugelassenen Akku betreiben.

Normale Batterien dürfen nicht geladen werden. Akkus dürfen nicht mit anderen Mitteln reaktiviert, nicht auseinandergenommen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).

Akkukontakte und Gerätekontakte vor dem Einlegen reinigen.

Bei falsch eingelegter Akku besteht Explosionsgefahr!

⚠️ Ersetzen Sie Akkus nur durch Akkus des richtigen Typs und der richtigen Modellnummer
⚠ Vorsicht! Akkus keinen extremen Bedingungen aussetzen.
⚠️ Nicht auf Heizkörpern ablegen, nicht direkter Sonnenstrahlung aussetzen!
Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie in diesem Fall geeignete Schutzhandschuhe. Reinigen Sie das Batteriefach mit einem trockenen Tuch.
Wenn das Gerät längere Zeit nicht benutzt wird, nehmen Sie den Akku heraus.

3.2.2 Entsorgung

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie darauf, dass die leeren Batterien/Akkus sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).

Batterien/Akkus können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Batterien/Akkus unterliegen der europäischen Richtlinie 2006/66/EG. Diese dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Entsorgungshinweise:

Entsorgung der Verpackung:

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Händler oder über Ihre kommunale Entsorgungseinrichtung.

Erstickungsgefahr! Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Folien und andere Verpackungsmaterialien.

Entsorgung des Gerätes:

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes. Vor der Entsorgung des Gerätes sollten enthaltene Batterien/Akkus entfernt werden.

Dieses Gerät ist entsprechend der Richtlinie 2012/19/EU über Elektro- und

Elektronik-Altgeräte (WEEE) gekennzeichnet.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Wichtiger Hinweis zur Entsorgung von Batterien/Akkus: Batterien/Akkus können Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie Batterien/Akkus deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie Batterien/Akkus niemals in den normalen Hausmüll. Sie können verbrauchte Batterien/Akkus bei Ihrem Fachhändler oder an speziellen Entsorgungsstellen unentgeltlich entsorgen.

3.2.3 Rechtliche Hinweise

Hiermit erklärt TechniSat, dass der Funkanlagentyp DIGITRADIO 1 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://konf.tsat.de/?ID=12005

TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar.

Änderungen und Druckfehler vorbehalten. Stand 03/18. Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im Downloadbereich der TechniSat-Homepage unter www.technisat.de.

DIGITRADIO 1 und TechniSat sind eingetragene Warenzeichen der:

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

CE

3.2.4 Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen. Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsansprüchen wenden Sie sich bitte an den Händler des Produktes.

Hinweis!

Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere Technische Hotline:

Mo. - Fr. 8:00 - 20:00 unter Tel.:

03925/9220 1800 erreichbar.

Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift:

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

4 Aufstellen des Gerätes

Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung.

Achtung!

Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf. Die Lüftungsöffnungen könnten verdeckt werden. Die notwendige Luftzirkulation kann dadurch unterbrochen werden. Dies könnte möglicherweise zu einem Gerätebrand führen.
Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z. B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können. Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht Tropf- oder Spritzwasser ausgesetzt werden.

Beachten Sie, dass die Gerätefüße u. U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen könnten. Verwenden Sie einen Schutz zwischen Ihren Möbeln und dem Gerät.
Halten Sie das DIGITRADIO 1 von Geräten fern, die starke Magnetfelder erzeugen.
Stellen Sie keine schweren Gegenstände auf das Gerät.
Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie es in Betrieb nehmen.
Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
Stellen Sie sicher, dass das Netzkabel oder das Netzteil immer leicht zugänglich sind, sodass Sie das Gerät schnell von der Stromversorgung trennen können!
Die Steckdose sollte möglichst nah am Gerät sein.
Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.
Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!
Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!

Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdose ziehen!
Wenn das Gerät längere Zeit nicht benutzt wird, z. B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker.
Wenn das Gerät längere Zeit nicht betrieben wird, entnehmen Sie den Akku.
Zu hohe Lautstärke, besonders bei Kopfhörern, kann zu Gehörschäden führen.

5 Beschreibung des DIGITRADIO 1

5.1 Der Lieferumfang

Bitte überprüfen sie vor Inbetriebnahme, ob der Lieferumfang vollständig ist:

1x DIGITRADIO 1 BR Heimat Edition

1x Akku

1x Netzteil

1x USB-Kabel

1x Bedienungsanleitung

5.2 Die besonderen Eigenschaften des DIGITRADIO 1

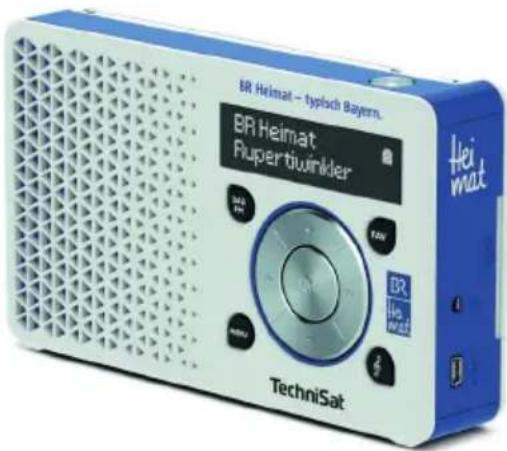

Das DIGITRADIO 1 besteht aus einem DAB+/UKW-Empfänger, mit folgend aufgeführten Funktionen:

• Sie können bis zu 20 DAB+ und 20 UKW-Sender speichern.
• Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz (analog) und DAB+ 174,9–239,2 MHz (digital).
• Das Gerät verfügt über eine Zeit- und Datumsanzeige.
• Direktwahltaste für den DAB+ Sender BR Heimat*.
• Wiederaufladbarer Akku.

*Nur im DAB+ Sendegebiet des Senders BR Heimat.

5.3 DIGITRADIO 1 zum Betrieb vorbereiten

5.3.1 Akku einlegen

Öffnen Sie das Akkufach auf der Geräterückseite, indem Sie den Akkufachdeckel in Richtung des seitlich aufgeprägten Pfeiles drücken. Nehmen Sie den Deckel anschließend ab.
Setzen Sie den Akku des DIGITRADIO 1 unter Beachtung der Ausrichtung der Goldkontakte zueinander, ein. Schieben Sie ihn hierzu unter die Kunststoffführung innerhalb des Akkufaches.

Der DIGITRADIO 1 Akku kann auch einzeln im Handel erworben werden.

Setzen Sie den Akkufachdeckel auf das Akkufach (1) und schließen Sie ihn, bis er hörbar einrastet (2).

Der Akku wird geladen, sobald das Gerät mit dem Stromnetz verbunden ist. Der Ladezustand wird im Display anhand eines Batterie-Symbols angezeigt.

Wechseln Sie einen schwächer werdenden Akku rechtzeitig aus bzw. laden Sie ihn wieder auf.

5.3.2 Netzteil anschließen

Verbinden Sie hierzu das mitgelieferte USB-Kabel mit dem Netzteil und stecken Sie den Mini-USB-Stecker in die mit DC-IN beschriftete Buchse an der Seite des DIGITRADIO 1. Verbinden Sie danach das Netzteil mit dem Stromnetz.

Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken.

Nach erstmaliger Herstellung des Netzanschlusses erscheint „TechniSat Digitalradio“ im Display. Anschließend können Sie die Bediensprache auswählen. Wählen Sie hierzu mit den Tasten < oder > eine der zur Verfügung stehenden Sprachen und bestätigen Sie die Auswahl durch Drücken der Taste OK. Anschließend wird erstmalig ein Sendersuchlauf über DAB+ durchgeführt. Beachten Sie auch den Hinweis unter Punkt 5.4.1.

5.3.3 Teleskopantenne ausrichten

Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der Teleskopantenne kann ein ausgezeichneter Empfang erzielt werden.

Richten Sie die Teleskopantenne auf und ziehen Sie sie der Länge nach aus.

Wichtig ist oft die exakte Ausrichtung der Teleskopantenne, insbesondere in den Randgebieten des DAB+ -Empfangs. Im Internet kann man z. B. unter „www.dabplus.de“ die Lage des nächstgelegenen Sendemastes schnell ausfindig machen.

Starten Sie den ersten Suchlauf an einem Fenster in Richtung des Sendemastes. schlechtem Wetter kann der DAB+ -Empfang nur eingeschränkt möglich sein.

Fassen Sie die Teleskopantenne während der Wiedergabe eines Senders nicht an. Dies kann zu Empfangsbeeinträchtigungen und Tonaussetzern führen.

5.3.4 Kopfhörer benutzen

Gehörschäden!

Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Gerätelaufstärke auf minimale Lautstärke.

Verwenden Sie nur Kopfhörer mit 3,5 Millimeter Klinkenstecker.

Stecken Sie den Stecker des Kopfhörers in die Kopfhörerbuchse auf der Seite des Gerätes. Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer, der Lautsprecher ist stumm geschaltet.
Wenn Sie wieder über die Lautsprecher hören möchten, ziehen Sie den Stecker des Kopfhörers aus der Kopfhörerbuchse des Gerätes.

Wollen Sie die maximale Lautstärke einstellen, erscheint kurz vor dem erreichen der maximal möglichen Lautstärke die Hinweismeldung [Achtung! Hohe Lautstärke! OK?]. Bestätigen Sie die Meldung durch drücken der Taste OK. Anschließend können Sie die Lautstärke auf den maximal möglichen Wert regeln. Die Einstellung wird bis zum nächsten Aus-/Einschalten des Gerätes gespeichert.

5.4 Allgemeine Geräte-Funktionen

5.4.1 Gerät einschalten

Um einen guten DAB+/FM(UKW)-Empfang zu gewährleisten, ziehen Sie bitte die Antenne, die sich an der Rückseite des Gerätes befindet, ganz aus. Beachten Sie hierzu auch Punkt 5.3.3.
Bereiten Sie das DIGITRADIO 1 zunächst wie unter Punkt 5.3.1 und 5.3.2 beschrieben, zum Betrieb vor.
Durch Drücken der Taste Ein/Standby auf der Oberseite des Gerätes, schalten Sie das DIGITRADIO 1 ein.

Nach dem erstmaligen Einschalten müssen Sie zuerst die [Sprache] festlegen. Wählen Sie hierzu mit den Tasten < oder > eine der zur Verfügung stehenden Sprachen und bestätigen Sie die Auswahl durch Drücken der Taste OK. Anschließend führt das Gerät automatisch einen vollständigen Suchlauf im DAB-Modus durch. Während des Suchlaufs zeigt die Displayinformation den Fortschritt, sowie die Anzahl der gefundenen Digitalradio-Stationen an. Nach Beendigung des Sendersuchlaufs wird das erste DAB+ Programm wiedergegeben.

5.4.2 Gerät ausschalten

Im Netzbetrieb:

Durch kurzes Drücken der Taste Ein/Standby können Sie das Gerät in den Standby-Modus schalten. Im Display erscheint kurz der Hinweis [Standby]. Datum und Uhrzeit werden im Display angezeigt. Die Displayhelligkeit im Standby-Modus können Sie wie unter Punkt 9.2 beschrieben ändern.

Durch Gedrückt-halten der Taste Ein/Standby wird das Gerät in den Stromsparmodus gebracht und die Anzeige des Displays erlischt. Im Display erscheint kurz der Hinweis [Power off].

Der Akku wird auch im Standby oder Stromsparmodus aufgeladen.

Im Akkubetrieb:

Im Akkubetrieb wird das Gerät durch Drücken der Taste Ein/Standby immer ausgeschaltet. Im Display erscheint kurz der Hinweis [Power off]. Hier erfolgt keine Anzeige von Datum und Uhrzeit.

i Im Akkubetrieb ist der Standby-Modus nicht verfügbar.

5.4.3 Umschalten DAB+/FM-Modus

Mit der Taste DAB/FM kann zwischen DAB+ (Digital Radio) und FM (UKW) umgeschaltet werden.

5.4.4 Lautstärke einstellen

Stellen Sie die Lautstärke mit den Tasten Lautstärke +/- ein. Die eingestellte Lautstärke wird im Display anhand eines Balkendiagrammes gezeigt. Beachten Sie auch Punkt 5.3.4 zum Betrieb mit angeschlossenen Kopfhörern.

5.4.5 Display

Je nach gewählter Funktion oder Option, werden im Display folgende Informationen angezeigt:

5.4.6 Displayanzeigen aufrufen

Drücken Sie die Taste MENU und wählen Sie mit den Tasten < oder > das Untermenü [Display]. Drücken Sie anschließend die Taste OK. Wählen Sie mit den Tasten <, > und OK eine Anzeigeoption. Sie haben die Wahl, sich folgende Infos anzeigen zu lassen:

Im DAB+ -Betrieb (gewählte Funktion wird mit einem “*” gekennzeichnet):

[Lauftext] (durchlaufender Text mit zusätzlichen Informationen, die die Sender u. U. Bereitstellen), [Signalstärke], [Programmtyp], [Ensemble], [Frequenz], [Signalqualität], [Bitrate und Codec], [Zeit] und [Datum].

Im FM/UKW-Betrieb (gewählte Funktion wird mit einem “*” gekennzeichnet):

[Radiotext] (falls ausgesendet), [Programmtyp] (PTY), [Ps] (Programm Service Name bzw. Sendername oder Frequenz), [Audioinformationen], [Zeit] und [Datum].

Drücken Sie die Taste MENU, um die Einstellung wieder zu verlassen und zur Wiedergabeansicht zurück zu wechseln.

6 Menübedienung

Über das Menü gelangen Sie zu allen Funktionen und Einstellungen des DIGITRADIO 1. Die Menü-Navigation erfolgt mit den Tasten MENU, <, > und OK. Das Menü ist aufgeteilt in Untermenüs und enthält je nach Modusart (DAB+ oder FM) unterschiedliche Menüpunkte bzw. aktivierbare Funktionen. Zum Öffnen des Menüs, einfach die Taste MENU kurz drücken. Um in Untermenüs zu wechseln, drücken Sie zuerst die Tasten < oder >, um ein Untermenü anzuzeigen und anschließend die Taste OK, um das Untermenü aufzurufen. Ein Sternchen (*) Markiert die aktuelle Auswahl.

Menü schließen: Taste MENU mehrmals drücken (je nachdem, in welchem Untermenü Sie sich befinden), bis das aktuelle Radioprogramm wieder angezeigt wird.

Einstellungen werden erst durch Drücken der Taste OK gespeichert. Wird stattdessen die Taste MENU gedrückt, wird die Einstellungen nicht übernommen und gespeichert (die Taste MENU übernimmt hier die Funktion einer "Zurück"-Taste).

Funktionen und zu drückende Tasten werden in dieser Bedienungsanleitung in fett dargestellt. Displayanzeigen in [eckigen Klammern].

Einige Textdarstellungen (z. B. Menüeinträge, Senderinformationen) sind eventuell für die Anzeige im Display zu lang. Diese werden dann nach kurzer Zeit als Lauftext dargestellt.

7 Die DAB+ (Digital Radio)-Funktion

7.1 Was ist DAB+

DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen hören können. Anders als bei herkömmlichen Analogradiosendern werden bei DAB+ mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies nennt man Ensemble oder Multiplex. Ein Ensemble setzt sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden. Infos z. B. unter www.dabplus.de oder www.dabplus.ch.

7.1.1 Datenkomprimierung

Digital Radio macht sich dabei Effekte des menschlichen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also herausgefiltert werden. Dies wird ermöglicht, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten

gespeichert ist. In einem Tonsignal werden zudem bei einem bestimmten Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Toninformationen in einem Musikstück, die unter die sog. Mithörschwelle fallen, können aus dem zu übertragenden Signal herausgefiltert werden. Dies führt zur Datenreduzierung des zu übertragenden Datenstroms, ohne einen wahrnehmbaren Klangunterschied für den Hörer (HE AAC v2 - Verfahren als ergänzendes Kodierungsverfahren für DAB+).

7.1.2 Audio Stream

Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten und damit akustische Informationen darstellen. Damit lassen sich gewohnte Radioprogramme übertragen und auf der Empfängerseite anhören. Digital Radio bringt Ihnen nicht nur Radio in exzellenter Soundqualität sondern zusätzliche Informationen. Diese können sich auf das laufende Programm beziehen oder unabhängig davon sein (z. B. Nachrichten, Wetter, Verkehr, Tipps).

7.2 DAB+ (Digital Radio) Empfang

Drücken Sie die Taste DAB/FM bis [DAB] im Display angezeigt wird.

Wird DAB+ zum ersten Mal gestartet, wird ein kompletter Sendersuchlauf durchgeführt. Achten Sie drauf, dass die Teleskopantenne währenddessen vollständig ausgefahren ist. Nach Beendigung des Suchlaufes wird der erste Sender in alphanumerischer Reihenfolge wiedergegeben.

7.2.1 Vollständigen Suchlauf durchführen

Der automatische Suchlauf Vollständiger Suchlauf scannt alle DAB+ Band III - Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden.

Nach Beendigung des Suchlaufes wird der erste Sender in alphanumerischer Reihenfolge wiedergegeben.

Um einen vollständigen Suchlauf durchzuführen, öffnen Sie das Menü durch Drücken der Taste MENU und wählen Sie mit den Tasten <, > und OK den Menüpunkt [Vollständiger Suchlauf] an.

Im Display erscheint [Suchlauf...].

Während des Suchlaufs wird ein Fortschrittsbalken und die Anzahl an gefundenen Sendern angezeigt.

Wird keine Station gefunden, prüfen Sie die Teleskopantenne und verändern Sie ggf. den Aufstellort (Punkt 5.3.3 / 3.2.1).

7.2.2 Sender wählen

Durch drücken der Tasten < oder > kann die Senderliste aufgerufen und zwischen den verfügbaren Sendern umgeschaltet werden.

Je nach Einstellung unter MENU > Senderwechsel, muss anschließend die Taste OK zur Wiedergabe des gewählten Senders gedrückt werden (Option: Senderwechsel > Liste) oder der Sender wird automatisch Wiedergegeben (Option: Senderwechsel > Kanal).

7.2.3 DAB+ -Sender auf einem Speicherplatz ablegen

Der Programm-Speicher kann bis zu 20 Stationen im DAB+ -Bereich speichern.

Wählen Sie zunächst den gewünschten Sender aus (siehe Punkt 7.2.2).
Um diesen Sender auf einem Favoritenspeicherplatz abzulegen, halten Sie während der Wiedergabe des Senders die Taste FAV gedrückt. Wählen Sie anschließend mit den Tasten <, > einen Senderspeicher (1...20). Drücken Sie die Taste OK zum Speichern.

Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.

Befinden Sie sich im Sendegebiet des Senders der Direktwahltaste, wird dieser nach einem Sendersuchlauf automatisch auf die Direktwahltaste gelegt und ist somit von dort immer abrufbar. Beachten Sie, dass immer nur der DAB+-Sender dort gespeichert wird und dieser auch im FM-Modus abgerufen wird.

7.2.4 DAB+ -Sender von einem Speicherplatz abrufen

Um einen Sender abzurufen, den Sie zuvor im Favoritenspeicher abgelegt haben, drücken Sie kurz die Taste FAV und wählen Sie mit den Tasten <, > einen Senderspeicher (1...20). Drücken Sie die Taste OK, zur Wiedergabe des Senders.

Ist kein Sender auf dem gewählten Programmplatz gespeichert, erscheint im Display [(leer)].

7.2.5 Überschreiben/Löschen einer Programmplatz-Speicherung

Speichern Sie wie beschrieben einfach einen neuen Sender auf einen Favoritenspeicherplatz ab.

Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.

7.2.6 Signalstärke

Drücken Sie kurz die Taste MENU und wählen Sie mit den Tasten < oder > den Eintrag [Display] und drücken Sie die Taste OK.
Wählen Sie mit den Tasten < oder > den Eintrag [Signalstärke] und drücken Sie die Taste OK.
Verlassen Sie das Menü durch mehrmaliges drücken der Taste MENU.

Im Display wird die Signalstärke anhand eines Balkendiagrammes dargestellt.

Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke liegt, senden kein ausreichendes Signal. Richten Sie die Teleskopantenne ggf. wie unter Punkt 5.3.3 beschrieben aus.

7.2.7 Manuell einstellen

Dieser Menüpunkt dient der Überprüfung der Empfangskanäle und kann zur Ausrichtung der Antenne dienen.

Drücken Sie kurz die Taste MENU und wählen Sie mit den Tasten < oder > den Eintrag [Manuell einstellen] und drücken Sie die Taste OK.

Wählen Sie mit den Tasten < oder > und OK einen Kanal (5A bis 13F). Im Display wird nun dessen Signalstärke angezeigt. Wird auf einem Kanal ein DAB+ -Sender empfangen, wird der Ensemblename des Senders angezeigt. Die Antenne kann nun auf maximale Signalstärke ausgerichtet werden.

Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke liegt, senden kein ausreichendes Signal. Richten Sie die Teleskopantenne ggf. wie unter Punkt 5.3.3 beschrieben aus.

7.2.8 Lautstärkeanpassung (DRC)

Mit dem Menüpunkt Lautstärkeanpassung wird die Kompressionsrate, welche Dynamikschwankungen und damit einhergehende Lautstärkevariationen ausgleicht, eingestellt.

Drücken Sie die Taste MENU und wählen Sie mit den Tasten < oder > den Eintrag [Lautstärkeanpassung].
Drücken Sie die Taste OK.
Wählen Sie mit t oder u die Kompressionsrate:

DRC hoch - Hohe Kompression

DRC tief - Niedrige Kompression

DRC aus - Kompression abgeschaltet.

Bestätigen Sie durch Drücken der Taste OK.

7.2.9 Inaktive Sender löschen

Dieser Menüpunkt dient der Entfernung alter und nicht mehr empfangbarer Sender aus der Senderliste.

Drücken Sie die Taste MENU und wählen Sie mit den Tasten < oder > den Eintrag [Inaktive Sender löschen].
Drücken Sie die Taste OK.

Es erfolgt die Abfrage [Löschen], ob die inaktiven Sender gelöscht werden sollen.

Wählen Sie mit < oder > den Eintrag [Ja] und bestätigen Sie durch Drücken der Taste OK.

8 FM (UKW)-Betrieb

8.1 UKW-Radiobetrieb einschalten

Wechseln Sie durch Drücken der Taste DAB/FM in den FM-Modus.

Im Display wird [FM] angezeigt.

i Beim erstmaligen Einschalten ist die Frequenz 87,5 MHz eingestellt.

i Haben Sie bereits einen Sender eingestellt oder gespeichert, spielt das Radio den zuletzt eingestellten Sender.

i Bei RDS-Sendern erscheint der Sendername.

i Um den Empfang zu verbessern, richten Sie die Teleskopantenne aus (Punkt 5.3.3).

8.2 FM (UKW)-Empfang mit RDS-Informationen

RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über UKW-Sender. Sendeanstalten mit RDS senden z. B. ihren Sendernamen oder den Programmtyp. Dieser wird im Display angezeigt. Das Gerät kann die RDS-Informationen RT (Radiotext), PS (Sendername), PTY (Programmtyp) darstellen.

8.3 Automatische Sendersuche

Halten Sie die Tasten < oder > länger gedrückt (2 bis 3 Sek.), um automatisch den nächsten Sender mit ausreichendem Signal zu suchen.
Alternativ können Sie auch die Taste OK drücken.

Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangen erscheint der Sendername und ggf. der Radiotext.

Für die Einstellung schwächerer Sender benutzen Sie bitte die manuelle Sendersuche.

8.4 Manuelle Sendersuche

Drücken Sie mehrmals kurz die Tasten < oder >, um den gewünschten Sender, bzw. die Frequenz einzustellen.

i Das Display zeigt die Frequenz in Schritten von 0,05 MHz an.

8.5 Suchlauf-Einstellung

In diesem Menüpunkt kann die Empfindlichkeit des Suchlaufs eingestellt werden.

Drücken Sie die Taste MENU und wählen Sie mit den Tasten < oder > den Eintrag [Suchlauf-Einstellung] und Drücken Sie die Taste OK.

Wählen Sie aus, ob der Suchlauf nur bei starken Sendern [Nur starke Sender] stoppen soll oder bei allen Sendern (auch bei schwachen Sendern) [Alle Sender].

Bei der Einstellung Alle Sender stoppt der automatische Suchlauf bei jedem verfügbaren Sender. Das kann dazu führen, dass schwache Sender mit einem Rauschen wiedergegeben werden.

8.6 Audio-Einstellung

Drücken Sie die Taste MENU und wählen Sie mit den Tasten < oder > den Eintrag [Audio-Einstellung].
Drücken Sie die Taste OK.
Wählen Sie mit < oder > den Eintrag [Stereo möglich] oder [Nur Mono], um die Wiedergabe in Stereo (nur über Kopfhörer verfügbar) oder nur in Mono-Ton bei schwachem FM-Empfang wiederzugeben.
Bestätigen Sie durch Drücken der Taste OK.

8.7 UKW-Sender auf einem Speicherplatz ablegen

Der Programm-Speicher kann bis zu 20 Stationen im FM/UKW-Bereich speichern.

Stellen Sie zunächst die gewünschte Senderfrequenz ein (Punkt 8.3, 8.4)
Um diesen Sender auf einem Favoritenspeicherplatz abzulegen, halten Sie während der Wiedergabe des Senders die Taste FAV gedrückt. Wählen Sie anschließend mit den Tasten <, > einen Favoritenspeicher (1...20). Drücken Sie die Taste OK zum Speichern.
Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.

8.8 UKW-Sender von einem Speicherplatz abrufen

Um einen Sender, den Sie zuvor im Favoritenspeicher abgelegt haben wieder abzurufen, drücken Sie kurz die Taste FAV und wählen Sie mit den Tasten <, > einen Favoritenspeicher (1...20). Drücken Sie die Taste OK, zum Wiedergeben des Senders.

Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheint im Display [(leer)].

8.9 Überschreiben/Löschen einer Programmplatz-Speicherung

Speichern Sie wie beschrieben einfach einen neuen Sender auf dem jeweiligen Speicherplatz ab.

Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.

9 Systemeinstellungen

Alle unter diesem Punkt erläuterten Einstellungen gelten sowohl im DAB+, als auch im FM-Betrieb gleichermaßen.

9.1 Uhrzeit- und Datumseinstellungen

9.1.1 Zeit/Datum manuell einstellen

Je nach Einstellung der Zeitaktualisierung (Punkt 9.1.2), müssen Sie Uhrzeit und das Datum manuell einstellen.

Drücken Sie die Taste MENU und wählen Sie mit den Tasten < oder > den Eintrag [Uhrzeit].
Drücken Sie die Taste OK.
Wählen Sie mit den Tasten < oder > den Eintrag [Zeit/Datum einstellen] und drücken Sie OK.
Die ersten Ziffern (Stunden) der Uhrzeit blinken und können mit den Tasten < oder > abgeändert werden.
Die Taste > erhöht den Wert, die Taste < verringert den Wert.
Drücken Sie zum Übernehmen der Einstellung die Taste OK.

Anschließend blinken die nächsten Ziffern (Minuten) der Uhrzeit und können ebenfalls wie zuvor beschrieben abgeändert werden.
Drücken Sie nach jeder weiteren Einstellung die Taste OK, um zur nächsten Einstellung zu springen.
Verfahren Sie bei der Datumseinstellung wie zuvor beschrieben.
Nachdem alle Einstellungen vorgenommen wurden und letztmalig die Taste OK gedrückt wurde, erscheint [Uhrzeit Gespeichert] im Display.

9.1.2 Zeitaktualisierung

In diesem Untermenü können Sie festlegen, ob die Zeitaktualisierung automatisch über DAB+ oder FM (UKW) erfolgen soll oder ob Sie sie manuell eingeben möchten (Punkt 9.1.1).

Drücken Sie die Taste MENU und wählen Sie mit den Tasten < oder > den Eintrag [Uhrzeit].
Drücken Sie die Taste OK.
Wählen Sie mit den Tasten < oder > den Eintrag [Zeitaktualisierung] und drücken Sie OK.
Wählen Sie mit den Tasten < oder > und OK folgende Optionen:

[Alle Quellen] (Aktualisierung über DAB+ und FM)

[Update von DAB] (Aktualisierung nur über DAB+)

[Update von FM] (Aktualisierung nur über UKW)

[Keine Update] (Uhrzeit/Datum muss manuell eingegeben werden, siehe Punkt 9.1.1).

9.1.3 Uhrzeitformat einstellen

Im Untermenü 12/24 Std. einstellen können Sie das 12 oder 24 Stunden Format aktivieren.

Drücken Sie die Taste MENU und wählen Sie mit den Tasten < oder > den Eintrag [Uhrzeit].
Drücken Sie die Taste OK.
Wählen Sie mit den Tasten < oder > den Eintrag [12/24 Std. einstellen] und drücken Sie OK.
Wählen Sie mit den Tasten < oder > eine der folgenden Optionen:

[24 Std. einstellen]

[12 Std. einstellen]

Drücken Sie zum Übernehmen die Taste OK.

9.1.4 Datumsformat einstellen

Im Untermenü Datumsformat einst. können Sie das Format zur Anzeige des Datums festlegen.

Drücken Sie die Taste MENU und wählen Sie mit den Tasten < oder > den Eintrag [Uhrzeit].
Drücken Sie die Taste OK.
Wählen Sie mit den Tasten < oder > den Eintrag [Datumsformat einst.] und drücken Sie OK.
Wählen Sie mit den Tasten < oder > eine der folgenden Optionen:

[TT-MM-JJJJ] (Tag, Monat, Jahr)

[MM-TT-JJJJ] (Monat, Tag, Jahr)

Drücken Sie zum Übernehmen die Taste OK.

9.2 Displayhelligkeit

Sie können die Displayhelligkeit sowohl für den Betrieb als auch für Standby (nur verfügbar, wenn das Radio mit dem Stromnetz verbunden ist) einstellen.

Drücken Sie hierzu die Taste MENU und wählen Sie mit den Tasten < oder > den Eintrag [Helligkeit].
Drücken Sie die Taste OK.
Wählen Sie mit den Tasten < oder > und anschließend durch drücken der Taste OK, eine der folgenden Funktionen:

[Betrieb] regelt die Helligkeit im normalen, eingeschalteten Zustand. Sie können hier zwischen den Helligkeitsstufen [Hoch], [Mittel] und [Niedrig] wählen. Wählen Sie mit den Tasten < oder > eine Helligkeitsstufe und drücken Sie zum Speichern die Taste OK. Die Einstellung gilt sowohl für den Netzbetrieb, als auch für den Akkubetrieb.

[Standby] regelt die Helligkeit im Standby-Modus (nur relevant, wenn das Radio mit dem Stromnetz verbunden ist). Sie können hier zwischen den Helligkeitsstufen [Hoch], [Mittel] und [Niedrig] wählen. Wählen Sie mit den Tasten < oder > eine Helligkeitsstufe und drücken Sie zum Speichern die Taste OK.

[Auto-Dimm] dimmt das Display automatisch (bei gewählter Option [Ein]) nach 10 Sekunden ohne Bedienung des Radios, auf den Helligkeitswert Niedrig.

Wird die Option [Aus] gewählt, leuchtet das Display mit der unter der Funktion [Betrieb] gewählten Helligkeit dauerhaft. Drücken Sie zum Speichern einer Einstellung die Taste OK.

Für den Akku-Betrieb sind nur die Einstellungen Betrieb und Auto-Dimm relevant. Der Standby-Modus (nach dem Ausschalten werden Datum und Uhrzeit im Display angezeigt) ist nur verfügbar, wenn das Gerät mit dem Stromnetz verbunden ist.

9.3 Sprache

Drücken Sie die Taste MENU und wählen Sie mit den Tasten < oder > den Eintrag [Sprache].
Drücken Sie die Taste OK.
Wählen Sie mit den Tasten < oder > eine der zur Verfügung stehenden Sprachen und bestätigen Sie die Auswahl durch Drücken der Taste OK.

9.4 Werkseinstellung

Wenn Sie den Standort des Gerätes verändern, z. B. bei einem Umzug, sind möglicherweise die gespeicherten Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen können Sie in diesem Fall alle gespeicherten Sender löschen, um anschließend einen neuen Sendersuchlauf zu starten.

Drücken Sie die Taste MENU und wählen Sie mit den Tasten < oder > den Eintrag [Werkseinstellung]. Drücken Sie die Taste OK.
Wählen Sie mit den Tasten < oder > zum Ausführen der Werkseinstellung den Eintrag [Ja] und drücken Sie die Taste OK.

Alle zuvor gespeicherten Sender und Einstellungen werden gelöscht. Das Gerät befindet sich nun im Auslieferungszustand.

Im Display erscheint [Neustart...] und das Gerät startet mit der Sprachauswahl [Sprache]. Wählen Sie mit den Tasten < oder > eine der zur Verfügung stehenden Sprachen und bestätigen Sie die Auswahl durch Drücken der Taste OK. Anschließend führt das Gerät automatisch einen vollständigen Suchlauf im DAB-Modus durch. Während des Suchlaufs zeigt die Displayinformation den Fortschritt, sowie die Anzahl der gefundenen Digitalradio-Stationen an. Nach Beendigung des Sendersuchlaufs wird das erste DAB+ Programm wiedergegeben.

9.5 SW-Version

Unter SW-Version können Sie die aktuell installierte SW-Version abfragen.

Drücken Sie die Taste MENU und wählen Sie mit den Tasten < oder > den Eintrag [SW-Version].

Drücken Sie die Taste OK. Es wird die aktuelle SW-Version angezeigt.

10 Reinigen

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor der Reinigung den Netzstecker ziehen und Gerät ausschalten!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

Keine der folgenden Substanzen verwenden: Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak).

Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch. Kein Spiritus, Verdünnungen usw. verwenden; sie könnten die Oberfläche des Gerätes beschädigen.

Das Display nur mit einem weichen Baumwolltuch reinigen. Baumwolltuch gegebenenfalls mit geringen Mengen nicht-alkalischer, verdünnter Seifenlauge auf Wasser- oder Alkoholbasis verwenden.

Mit dem Baumwolltuch sanft über die Oberfläche reiben.

11 Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabelle.

Symptom Mögliche Ursache/Abhilfe
Gerät lässt sich nicht einschalten. Das Gerät wird nicht mit Strom versorgt.Schließen Sie das Netzteil richtig an die Steckdose und am Gerät an. Laden Sie den Akku.
Es ist kein Ton zu hören. Erhöhen Sie die Lautstärke.
Das Display schaltet sich nicht ein. Gerät vom Stromnetz trennen/Akku kurz herausnehmen und Gerät wieder mit Strom versorgen.
Empfang über DAB+/FM ist schlecht.	Ziehen Sie die Antenne ganz aus. Ändern Sie die Position der Antenne oder des DIGITRADIO 1.
Gerät lässt sich nicht bedienen. Gerät vom Stromnetz trennen/Akku kurz herausnehmen und Gerät wieder mit Strom versorgen.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben können, nehmen Sie bitte Kontakt mit der technischen Hotline auf.

12 Technische Daten / Herstellerhinweise

Technische Änderungen und Irrtümer vorbehalten.

Empfangswege DAB/DAB+, FM
Stromversorgung AC Input: 100-240V, 50/60HzDC Output: 5V, 1A
Akku 3,7V/1050mAh Li-Ion, Ladestrom max.	500mA Akkulaufzeit bis zu 10 Stunden (Lautsprecher, mittl. Lautstärke).
Frequenzen UKW: 87,5-108MHz	DAB/DAB+: 174-240MHz
Display OLED
Stromverbrauch im Betrieb max.: 6W (mit N	Netzteil und Akkuladung)im Betrieb typisch: 1W (50% Lautstärke, ohne Akkuladung)Standby: <0,4WPower off: <0,3W
	Akkubetrieb Power off: <0,3mW
Audio Ausgangsleistung 1W RMS
Gewicht 272g
Abmessungen (BxHxT) 15,6cm x 9,2cm x 3,34cm

DIE BEDIENUNGSANLEITUNG BEQUEM DIGITAL AUF IHREM TABLET ODER SMARTPHONE LESEN UND ARCHIVIEREN

Jetzt mit der neuen InfoDesk App von TechniSat

FEU

InfoDesk

Jetzt kostenfrei für iOS und Android

Redenungsanleistungen

Katakoge/Prospelite

Informative Videos
