PAS-212A MK4 - Nicht kategorisiert Omnitronic - Kostenlose Bedienungsanleitung

Produkttyp	Aktivlautsprecher
Abmessungen (B x H x T)	440 x 680 x 400 mm
Gewicht	28 kg
Leistung (RMS)	400 W
Frequenzbereich	45 Hz – 20 kHz
Tieftöner	2 x 12" (305 mm)
Hochtöner	1" (25 mm) Kompressionstreiber
Verstärkertechnologie	Class D
Eingänge	XLR, Klinke (6,3 mm), RCA
Ausgänge	XLR Link
Gehäusematerial	MDF, schwarz lackiert
Schutzgitter	Metall, pulverbeschichtet
Betriebsspannung	230 V AC, 50 Hz
Stromverbrauch (max.)	500 VA
Umgebungstemperatur	0–40 °C
Luftfeuchtigkeit	<80 % (nicht kondensierend)
Reinigung	Feuchtes Tuch ohne Lösungsmittel
Sicherheitshinweis	Vor Reinigung Netzstecker ziehen
Reparatur	Nur durch autorisiertes Fachpersonal
Lieferumfang	Netzkabel, Bedienungsanleitung

Häufig gestellte Fragen - PAS-212A MK4 Omnitronic

Wie schließe ich den PAS-212A MK4 an?

Verbinden Sie das Netzkabel mit einer Steckdose. Schließen Sie Ihr Audiosignal (z. B. Mikrofon oder Mixer) über einen der Eingänge (XLR, Klinke oder RCA) an. Stellen Sie die Lautstärke am Gerät ein.

Warum schaltet sich der Lautsprecher aus?

Mögliche Ursachen: Überhitzung (thermische Abschaltung), Überlastung (DC-Schutz) oder Kurzschluss am Eingang. Lassen Sie das Gerät abkühlen und prüfen Sie die Verkabelung.

Welcher Verstärkertyp ist eingebaut?

Der PAS-212A MK4 verwendet einen leistungsstarken Class-D-Verstärker, der effizient und kompakt ist.

Wie kann ich Störgeräusche vermeiden?

Verwenden Sie symmetrische Kabel (XLR), halten Sie Stromkabel von Signalkabeln getrennt und vermeiden Sie Übersteuerung des Eingangs.

Welche Impedanz haben die Lautsprecher?

Jeder Tieftöner hat eine Impedanz von 8 Ω. Der Gesamtwiderstand der Box beträgt 4 Ω (seriell-parallele Verschaltung).

Kann ich den Lautsprecher im Freien verwenden?

Ja, aber nur bei trockener Witterung und geschützt vor direkter Sonneneinstrahlung und Feuchtigkeit. Stellen Sie sicher, dass die Lüftungsöffnungen frei sind.

Wie reinige ich das Gerät?

Wischen Sie das Gehäuse mit einem feuchten Tuch ab. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Achten Sie darauf, dass kein Wasser in die Öffnungen gelangt.

Was tun bei Überhitzung?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Lassen Sie es an einem kühlen Ort abkühlen. Prüfen Sie die Lüftungsschlitze auf Verunreinigungen.

Kann ich mehrere Lautsprecher verbinden?

Ja, über den XLR-Link-Ausgang können Sie mehrere Aktivlautsprecher kaskadieren. Beachten Sie die Gesamtimpedanz und Leistungsaufnahme.

Wo finde ich Ersatzteile?

Ersatzteile erhalten Sie bei Omnitronic-Servicepartnern oder über den Fachhandel. Bitte geben Sie die genaue Modellnummer PAS-212A MK4 an.

BEDIENUNGSANLEITUNG PAS-212A MK4 Omnitronic

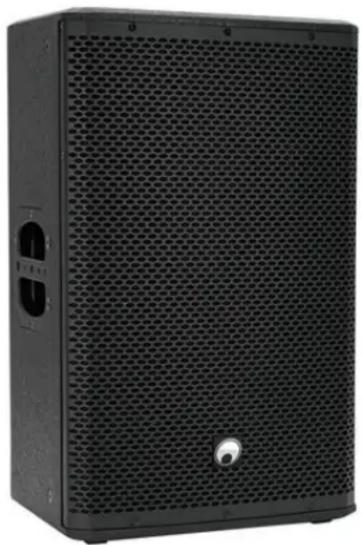

OMNITRONIC PAS-212A MK4 2-Wege-Top, aktiv, DSP, BT

Aktive Box mit 12" Woofer, 1" Treiber, 100 W HF, 50 W RMS HF

Art.-№: 11039555

GTIN: 4026397739282

Listenpreis: 558.11 €

inkl. 19% Mwst.

Features:

• Aktive PA-Lautsprecherbox für Touring-Anwendungen und Festinstallationen
• Optimiert für die Kombination mit PAS-Subwoofern
• DSP-gesteuerter Biamp-Verstärker (Class D)
• Trapezförmiges Multifunktionsgehäuse (Multiplex) mit Monitorschräge
• Stereo-Bluetooth-Link für drahtlosen Stereo-Betrieb mit 2 verlinkten Systemen
• Digitaler Signalprozessor
• DSP-Presets: MUSIC; LIVE; CLUB; VOICE
• Metallgitter in schwarz mit Akustikschaumstoff
• Mit Flugpunkten
• Doppelflansch
• 2 robuste Tragegriffe
• Ansteuerbar über Bluetooth
• Bluetooth: Reichweite von bis zu 10m
• Die Gerätekühlung erfolgt über Lüfter

Lieferumfang

- 1 x Kompakt-Box, 1 x Bedienungsanleitung, 1 x Konformitätserklärung

Technische Daten:

Stromversorgung: 230 V AC, 50 Hz

Gesamtanschlusswert: 650 W

Schutzklasse: SK I

Logistic

EAN / GTIN: 4026397739282

Gewicht: 22,45 kg

Länge: 0.47 m

Breite: 0.44 m

Höhe: 0.69 m

Stromanschluss: Stromeinspeisung über Kaltgeräte (M)

Einbauversion Stromanschlusskabel mit

Schutzkontaktstecker beiliegend

Gerätesicherung: 5 x 20 mm, T 4 A Sicherung auswechselbar

Belastbarkeit: Programm: 500W LF

Programm: 100W HF

Frequenzbereich: 60 - 20000 Hz

Max. Schalldruck: 123 dB

DSP: Digitaler Signalprozessor

Abstrahlverhalten: 90° x 60°

Kühlung: 1 x Lüfter

Low Cut: 100Hz, schaltbar

Ansteuerung: Bluetooth

Bluetooth: Mit Stereo-Link (TWS)

Bluetooth Gerätename: OMNITRONIC PAS-212A MK4

Reichweite: Bluetooth: bis zu 10m

Aufnahmesystem: Doppelflansch:

Flugpunkte: 12 x M8 Gewinde; 4 x M10 Gewinde

Schaltung: Class D Biamp

Steuerelemente:	Netzschalter, Masterregler, Lautstärkeregler pro Kanal, Eingangsempfindlichkeitsschalter, Quellen-Umschalter; Connect, Low-Cut-Schalter
Schutzschaltung:	Limiter; Einschalttransienten
Status LED:	Power, Signal, Peak, Low Cut, Pairing; Stereo, DSP-Presets
Anschlüsse:	Eingang: Mic-Line-Hi.Z über 2 x 3-pol XLR/6,35mm Klinke (W) Kombibuchse Einbauversion
Ausgang: Line über 1 x 3-pol XLR (M)	Einbauversion
Lautsprecher:	1 x 12" Tieftöner mit Ferritmagnet
Korbmaterial: Stahl
Konusmaterial: Pappe/Papier
3" Schwingspule Tiefton
1 x 1" Hochtöner mit Ferritmagnet
1,75" Schwingspule Kompressionstreiber-	Hochton
Lautsprechertyp:	Kompakt-Box
Bauart:	Bassreflex
Tragegriff:	2 Stück
Material:	Schichtholz mehrlagig verleimt, 15 mm, lackiert
Farbe:	Schwarz
Maße:	Breite: 36,5 cm
Tiefe: 59 cm
Höhe: 38 cm
Gewicht:	20,55 kg
