Produkttyp	Universal-Quattro-Switch-LNB
Marke	TechniSat
Modellnummer	0010/8980
EAN	4019588109803
Kategorie	LNB für Satellitenempfang
Kompatibilität	TechniSat SATMAN Antennen
Montage	Auf Doppelrohrarm mit selbstschneidender Innensechskantschraube
Anzahl Ausgänge	4 (Quattro)
Integrierter Switch	Ja
Kreuzpolarisation	Einstellbar durch seitliche Innensechskantschraube
Kabeldurchführungen	2 Kabel pro Durchführung
Spannungsversorgung	Über Koaxialkabel (13/18 V)
Schutzart	Geeignet für Außenbereich
Gewicht (ca.)	200 g
Abmessungen (ca.)	12 x 6 x 4 cm
Zertifizierung	CE
Konformität	Richtlinie 2014/53/EU
EU-Konformitätserklärung	http://konf.tsat.de/?ID=22567
Hersteller	TechniSat Digital GmbH, Julius-Saxler-Str. 3, D-54550 Daun
Urheberrecht	TechniSat Digital GmbH

Häufig gestellte Fragen - Universal-Quattro-Switch-LNB TECHNISAT

Wie wird das LNB montiert?

Das LNB wird auf den Doppelrohrarm der AZ/EL-Halterung gesteckt und mit einer selbstschneidenden Innensechskantschraube fixiert. Vorher müssen Sie die Abdeckung anbringen und die benötigten Kabeldurchführungen ausbrechen.

Wie stelle ich die Kreuzpolarisation ein?

Lösen Sie die seitliche Innensechskantschraube um einige Umdrehungen (nicht vollständig herausdrehen), drehen Sie das LNB auf dem Haltearm nach links oder rechts, und ziehen Sie die Schraube wieder leicht an.

Welche Kabeldurchführungen muss ich öffnen?

Brechen Sie mit einem kleinen Schraubendreher die benötigten Verschlussflächen aus der Abdeckung. Entfernen Sie nur so viele wie nötig; pro Durchführung können Sie 2 Kabel durchziehen.

Ist das LNB mit meiner Antenne kompatibel?

Das LNB passt auf alle TechniSat SATMAN Antennen mit Doppelrohrarm. Es kann eventuell auch an anderen Halterungen montiert werden, sofern der Rohrdurchmesser passt.

Welche Varianten gibt es?

Es gibt Universal-V/H, Twin, Quattro, Quattro-Switch, Octo und SCR 8+6. Das Quattro-Switch-Modell hat einen integrierten Switch für den Anschluss an einen Multischalter.

Wo finde ich die CE-Konformitätserklärung?

Die vollständige EU-Konformitätserklärung ist unter http://konf.tsat.de/?ID=22567 verfügbar.

Kann ich das LNB auch für andere Marken verwenden?

Das LNB ist speziell für TechniSat SATMAN Antennen konzipiert, kann aber an anderen Halterungen mit passendem Doppelrohrarm montiert werden.

Wie viele Ausgänge hat das LNB?

Das Universal-Quattro-Switch-LNB hat vier Ausgänge (Quattro) und einen integrierten Switch für den Anschluss an einen Multischalter.

Was muss ich bei der Installation beachten?

Achten Sie darauf, die Abdeckung richtig einzurasten, die Kabeldurchführungen nicht zu stark zu öffnen und die Innensechskantschraube nie vollständig herauszudrehen.

Wie reinige ich das LNB?

Reinigen Sie die Außenseite mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Wasser.

BEDIENUNGSANLEITUNG Universal-Quattro-Switch-LNB TECHNISAT

Das LNB passt auf alles TechniSat SATMAN Antennen. Es wird auf den Doppelrohrarm der AZ/EL-Halterung gesteckt und mit einer Schraube fixiert.

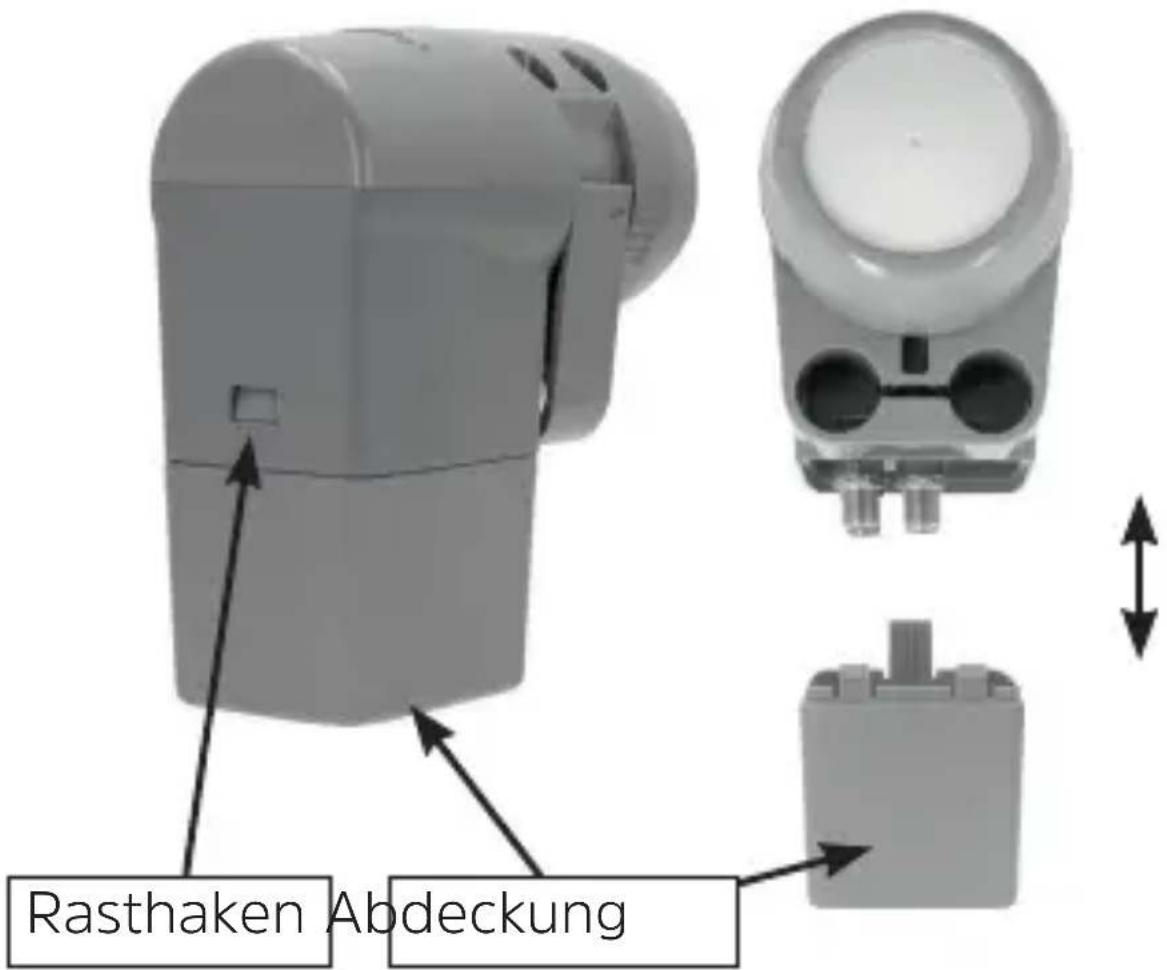

Montageschritt 1

Entriegeln Sie zunächst den Rasthaken der Abdeckung und ziehen Sie die Abdeckung nach unten ab.

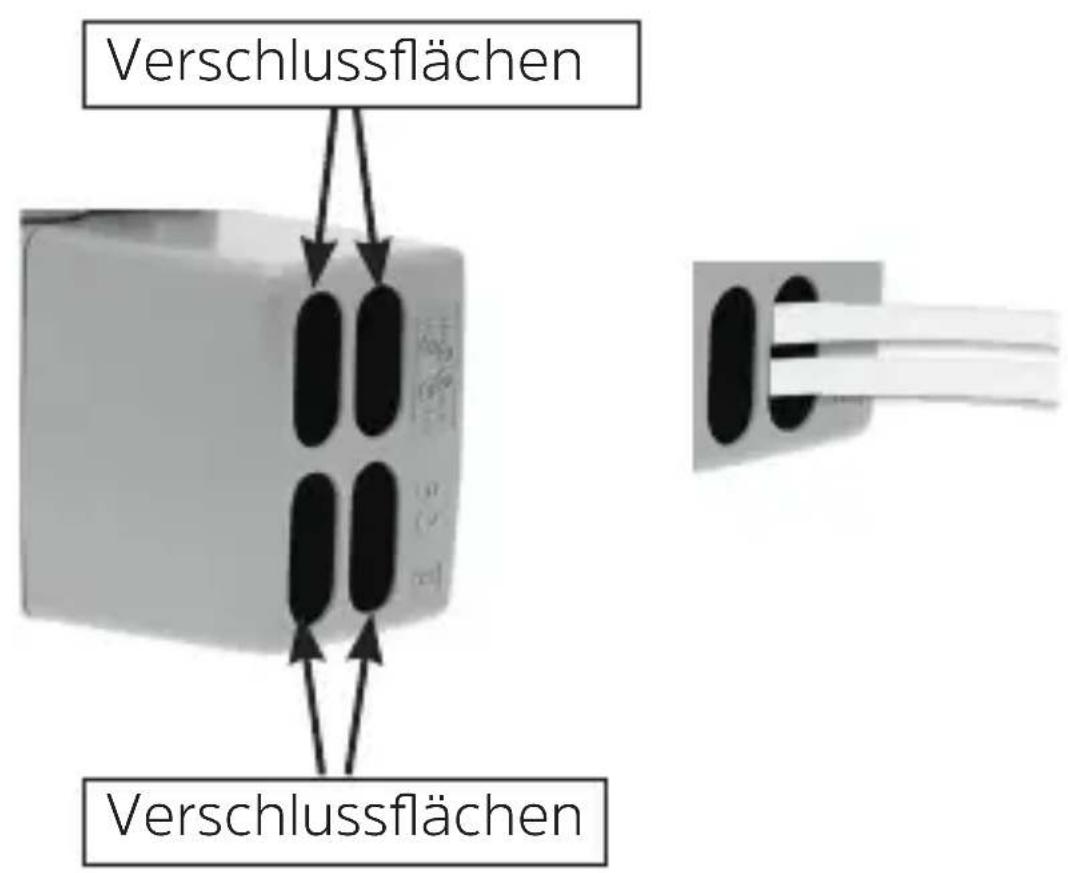

Montageschritt 2

Zum öffnen der Kabeldurchführungen brechen Sie die benötigten Verschlussflächen mit einem kleinen Schraubendreher aus der Abdeckung.

Entfernen Sie nur soviel Verschlussflächen wie nötig!

Sie können je Kabeldurchführung 2 Kabel durchziehen.

Montageschritt 3

Führen Sie die LNB-Anschlusskabel von unten in die Abdeckung ein und verbinden Sie diese mit dem LNB. Anschließend können Sie die Abdeckung wieder auf das LNB schieben bis diese einrastet.

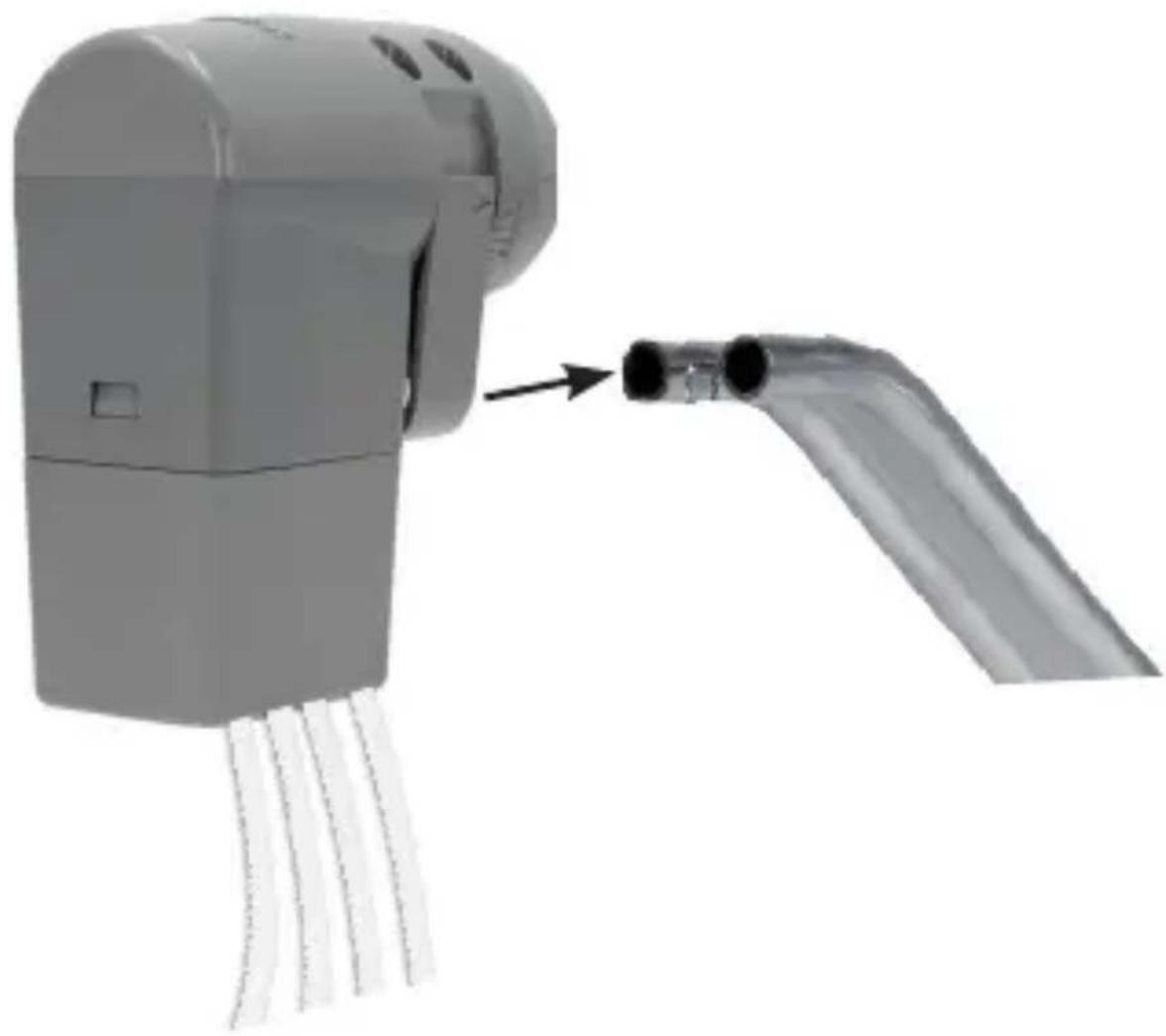

Montageschritt 4

Schieben Sie das LNB auf den Doppelrohrarm.

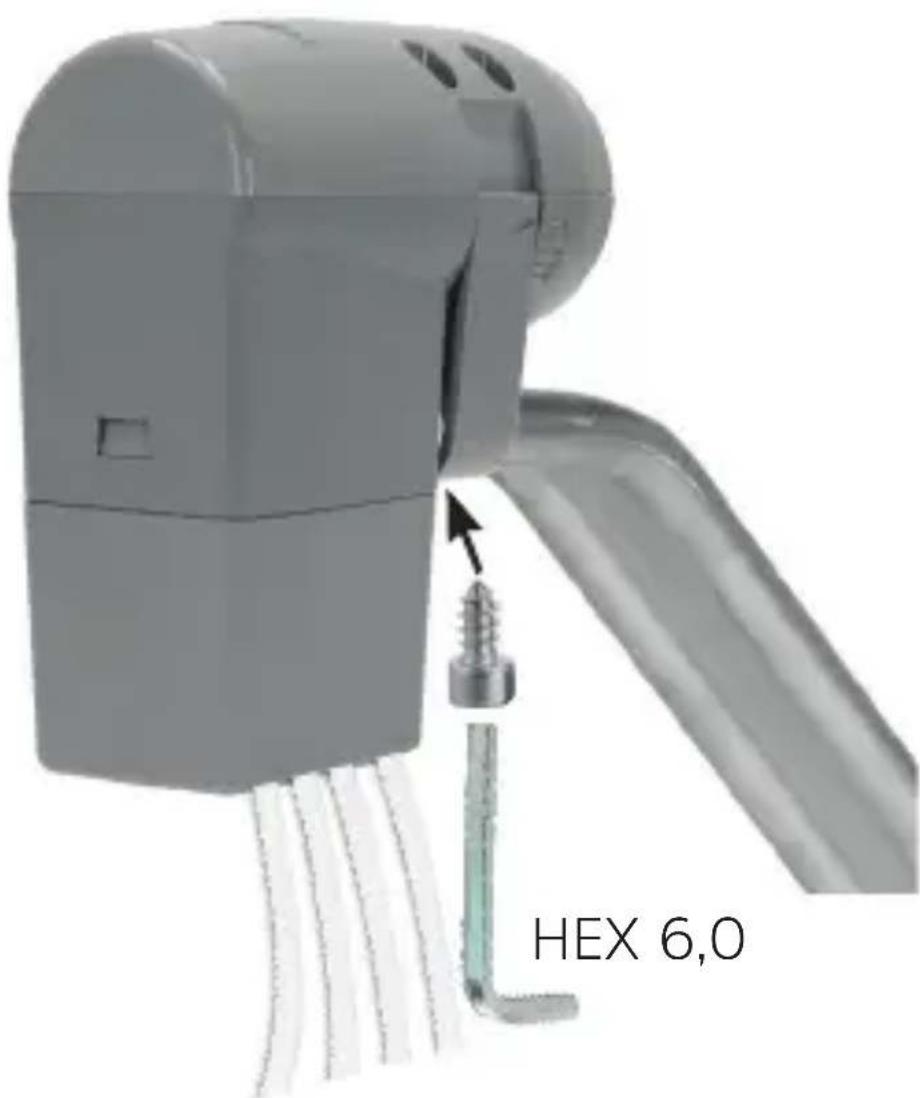

Fixieren Sie das LNB mit der beiliegenden, selbstschneidenen Innensechskantschraube.

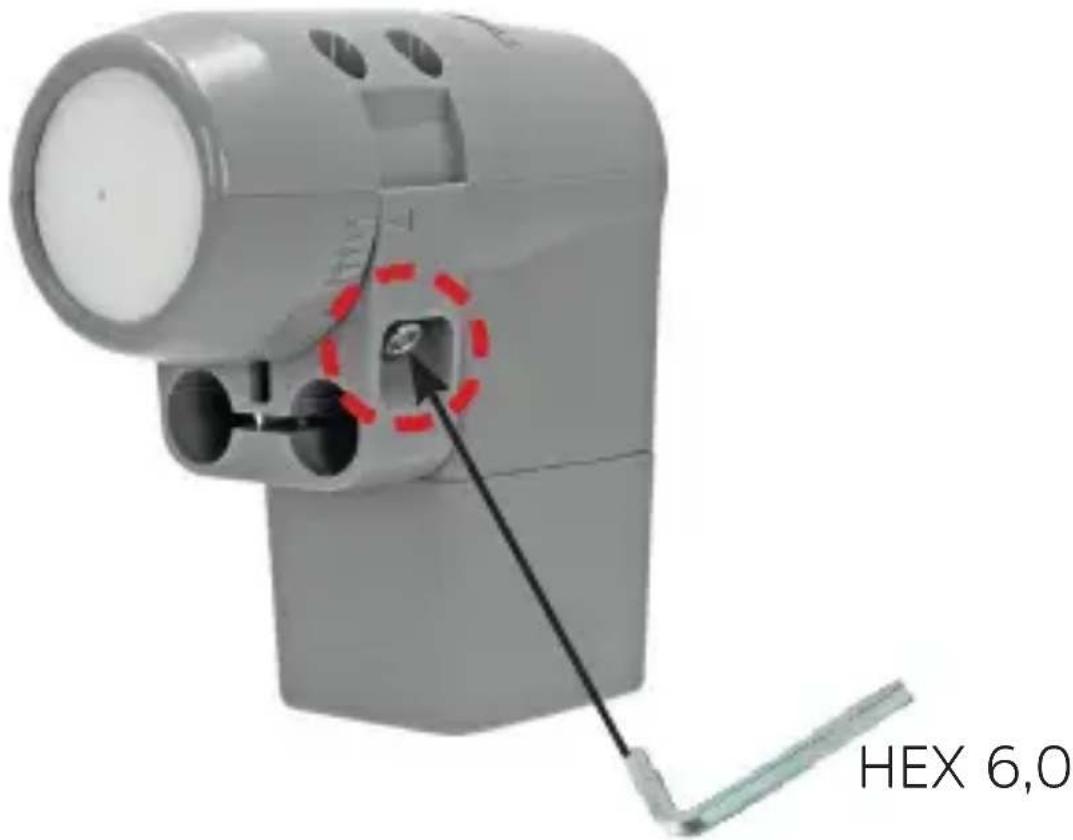

Einstellen der Kreuzpolarisation

Nachdem Sie die Außeneinheit ausgerichtet haben, stellen Sie Kreuzpolarisationsentkopplung ein: Lösen sie dazu die seitliche Innensechskantschraube am LNB um einige Umdrehungen.

ACHTUNG! Innensechskantschraube nicht ganz heraus drehen!

Nun lässt sich das LNB auf dem Haltearm nach links oder rechts verdrehen. Nachdem sie die Einstellung vorgenommen haben, arretieren Sie das LNB wieder mit der seitlichen Inbusschraube, indem Sie diese leicht anziehen.

Identifikation der Produktvariante

UNYSAT x-LNB Art.-Nr. EAN
Universal-V/H 0010/8800 4019588188006
Universal-Twin 0010/8882 4019588108820
Universal-Quattro 0010/8880 4019588108806
Universal-Quattro-Switch	0010/8980 4019588109803
Universal-Octo 0010/8988 4019588109889
Universal-SCR 8+6	0010/8986 4019588109865

CE-Kennzeichnung

CE

Das UNYSAT-LNB trägt das CE-Zeichen.

Hiermit erklärt TechniSat, dass der Funkanlagentyp UNYSAT-Universal-LNB der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://konf.tsat.de/?ID=22567

Kontaktadresse

TechniSat Digital GmbH Julius-Saxler-Str. D-54550 Daun Web www.technisat.de

Urheberrecht und Copyright

Die bereitgestellten Informationen in diesem Dokument wurden sorgfältig geprüft. Jedoch kann keine Haftung oder Garantie dafür übernommen werden, dass alle Angaben zu jeder Zeit vollständig, richtig und in letzter Aktualität dargestellt sind. Die jeweils aktuelle Version der Anleitung im PDF-Format erhalten Sie im Downloadbereich der TechniSat-Homepage.

Abschrift und Vervielfältigung dieses Dokument, auch in Teilern, bedarf einer schriftlichen Genehmigung des Herausgebers.
