DigiFlex TT5 - Nicht kategorisiert TECHNISAT - Kostenlose Bedienungsanleitung

Produkttyp	Zimmerantenne für DVB-T/DAB+
Modell	DigiFlex TT5
Artikelnummer	0000/6025
EAN	4019588060258
Empfangsbereiche	87,5 ... 230 MHz (UKW & VHF Kanal 5-12) 470 ... 790 MHz (UHF Kanal 21-60)
Impedanz	75 Ohm
Verstärkung	26 dB
Rauschmaß	3,5 dB
Versorgungsspannung	5 V DC / 40 mA (vom Empfangsgerät)
LTE-Filter	Ja, eingebaut
Schutzart	IP20
Umgebungstemperatur	0°C bis +40°C
Abmessungen (B x H x T)	148 x 198 x 16 mm
Gewicht	180 g
Anschluss	Antennenbuchse (75 Ohm, F-Stecker kompatibel)
Einsatzbereich	Innenräume, trocken
Sicherheitshinweise	Nicht öffnen, vor Nässe schützen, keine eigenmächtigen Reparaturen
Wartung	Keine wartungsbedürftigen Teile; Reinigung mit trockenem Tuch
Entsorgung	Elektrogeräte nicht in den Hausmüll, sondern an Sammelstellen abgeben
Zertifizierungen	CE-Kennzeichnung, EU-Konformität
Hersteller	TechniSat Digital GmbH, Julius-Saxler-Str. 3, D-54550 Daun

Häufig gestellte Fragen - DigiFlex TT5 TECHNISAT

Wie schließe ich die DigiFlex TT5 an?

Kann ich die Antenne auch für DAB+ Radio verwenden?

Muss ich die Antenne mit einem Netzteil verbinden?

Was ist der LTE-Filter und wozu dient er?

Welche Reichweite hat die Antenne?

Kann ich die Antenne im Freien verwenden?

Was muss ich bei der Reinigung beachten?

Kann ich die Antenne selbst reparieren?

Welche DVB-T Standards werden unterstützt?

Wo finde ich die EU-Konformitätserklärung?

BEDIENUNGSANLEITUNG DigiFlex TT5 TECHNISAT

Die DIGIFLEX TT5 dient zum Empfang von terrestrischen digitalen Fernsehprogrammen und ist ausschließlich für die private Nutzung im Wohnbereich bestimmt.

Die kompakte Zimmerantenne DIGIFLEX TT5 empfängt digitale TV-Programme, die über DVB-T vielerorts auch ohne Außenantenne zu empfangen sind. Darüber hinaus ist die Antenne optimal für den Empfang von DAB+ Radio in bester Digitalqualität geeignet. Die aktive Verstärker-Antenne ist einfach zu installieren und braucht nur mit der Antennenbuchse Ihres DVB-T-Receivers, TechniSat Digitalfernsehers oder DAB+ Empfängers verbunden zu werden. Über einen zusätzlichen eingebauten LTE-Filter werden zudem Störungen durch Mobilfunksignale herausgefiltert. Der integrierte Signalverstärker mit 26 dB Leistung wird direkt vom angeschlossenen Empfangsgerät mit der benötigten Versorgungs-spannung von 5 Volt (40 mA) versorgt. Damit gewährleistet die DIGIFLEX TT5 einen starken und stabilen Empfang.

Sicherheitshinweise

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme der DIGIFLEX TT5 vollständig durch. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung, durch Nichteinhaltung der Sicherheitsvorkehrungen sowie bei Verwendung von nicht originalen bzw. freigegebenen Systemzubehörteilen, entstanden sind.

• Betreiben Sie die DIGIFLEX TT5 nur in trockenen Innenräumen, um sie vor Blitzschlag, Regen und Sonneneinstrahlung zu schützen.
• Das Gerät darf keinem Spritz- und Tropfwasser ausgesetzt werden.
• Die Komponenten sind in trockenen Räumen auf ebener, schwer entflammbarer Fläche zu montieren.
• Öffnen Sie die DIGIFLEX TT5 und deren Komponenten nicht! Sie enthält keine durch den Anwender zu wartenden Teile.

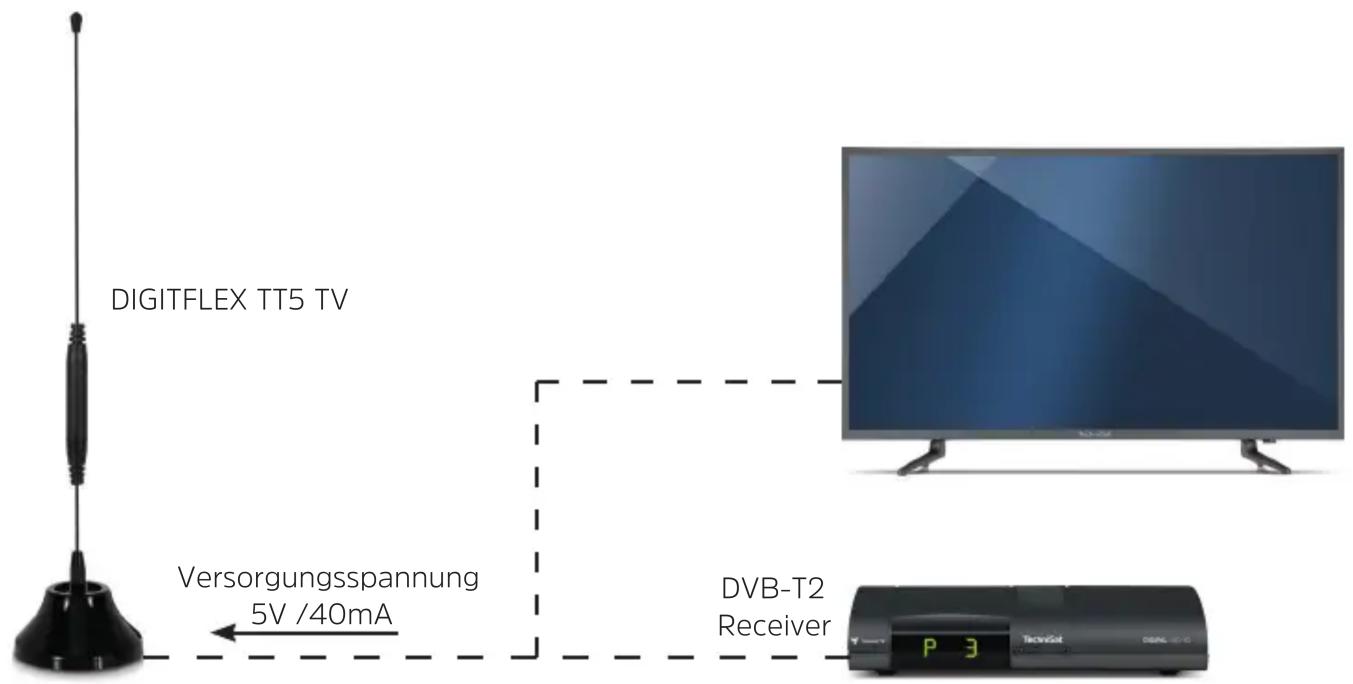

Anschließen der Antenne an das Empfangsgerät

Technische Daten

Bezeichnung
Model DIGIFLEX TT5
Artikel-Nr. 0000/6025
EAN 4019588060258
Antenne
Empfangsbereich 87,5 ... 230 MHz (UKW & VHF Kanal 5-12)470 ... 790 MHz (UHF Kanal 21-60)
Impedanz 75 Ohm
Verstärkung 26 dB
Rauschmaß 3,5 dB
Versorgungsspannung 5 V DC / 40 mA
Allgemein
Schutzart IP20
Umgebungstemperatur 0°C bis +40°C
Abmessungen 148 X 198 X 16 mm (B x H x T)
Gewicht 180 g

Rechtliche Hinweise

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen – gemäß Richtlinie 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte – fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Das Gerät trägt das CE-Zeichen.

Hiermit erklärt die TechniSat Digital GmbH, dass der Gerätetyp DIGIFLEX TT5 den geltenden EU-Richtlinien entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konf.tsat.de/?ID=23229

Änderungen und Druckfehler vorbehalten. Stand 09/23

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

TechniSat ist eine eingetragene Marken der

TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun
