Produkttyp	Gateway-Modul für Klimaanlagen
Modell	GR-ME30-42 / E1
Marke	Gree
Abmessungen	Nicht angegeben
Stromversorgung	12-24 V Gleichspannung oder 200-240 V Wechselspannung
Maximale Ausgangsbelastung	Gleichspannung: 500 mA, Wechselspannung: 3 A
Kommunikationskabellänge	8 Meter
Umgebungstemperatur	0°C bis 50°C
Schutzart	Für geschützte, trockene Orte
Eingangskontakte	Force off, On/Off, Mode signal
Ausgangskontakte	Ventilation, Cold plasma, Operating mode, Error indicator, Voltage supply
Betriebsmodi	Heizen und Kühlen
DIP-Schalter	Ja, S1 und S2 für Konfiguration
Fernbedienung	Optional anschließbar, über Jumper konfigurierbar
Wartung	Keine spezifischen Hinweise, Modul vor Feuchtigkeit schützen
Entsorgung	Nicht über Hausmüll, an autorisierte Recycling-Stelle

Häufig gestellte Fragen - GR-ME30-42 GREE

Wie schließe ich das Gateway-Modul GR-ME30-42 an?

Verbinden Sie das Kommunikationskabel mit den COM1-Steckplätzen der Gateway-Platine und der Innengeräteplatine. Achten Sie auf korrekte Spannungsversorgung (12-24 V DC oder 200-240 V AC) und installieren Sie das Modul an einem trockenen, geschützten Ort.

Kann ich das Modul mit einer Fernbedienung nutzen?

Ja, schalten Sie den Jumper1 auf S1 ein (on), um eine optionale Fernbedienung zu aktivieren. Bei ausgeschaltetem Jumper ist die Fernbedienung gesperrt.

Wie stelle ich die Betriebsart Heizen oder Kühlen ein?

Über den Kontakt 'Mode signal' am Eingang: Geschlossen = Heizmodus, geöffnet = Kühlmodus. Stellen Sie sicher, dass Jumper3 auf S2 korrekt konfiguriert ist (on zur Aktivierung des Mode-Kontakts).

Was bedeutet der Ausgangskontakt 'Error indicator'?

Dieser Kontakt schließt sich, wenn eine Störung an der Klimaanlage auftritt. Er kann zur Fehlermeldung oder Alarmierung genutzt werden.

Wie konfiguriere ich die DIP-Schalter S1 und S2?

S1: Jumper1 aktiviert/deaktiviert Fernbedienung; Jumper2 wählt statische oder pulsive Steuerung der Eingangskontakte. S2: Jumper1 aktiviert/deaktiviert 'Force off'; Jumper2 aktiviert/deaktiviert 'On/off'; Jumper3 aktiviert/deaktiviert 'Mode'.

Kann ich das Gerät über eine Zeitschaltuhr steuern?

Ja, über die Eingangskontakte 'Force off' und 'On/Off' können Sie externe Schaltgeräte wie Zeitschaltuhren anschließen, um die Anlage kontrolliert ein- und auszuschalten.

Was ist die maximale Belastung der Ausgänge?

Bei Gleichspannung (12-24 V) max. 500 mA; bei Wechselspannung (200-240 V) max. 3 A. Überschreiten Sie diese Werte nicht, um Schäden zu vermeiden.

Wie erfolgt die Fehlerdiagnose?

Der Ausgangskontakt 'Error indicator' wird bei Störung geschlossen. Zusätzlich kann die Kabelfernbedienung (falls vorhanden) Fehlercodes anzeigen. Überprüfen Sie auch die DIP-Schalter-Einstellungen.

Kann das Modul im Außenbereich installiert werden?

Nein, das Modul ist nur für geschützte, trockene Innenräume mit Umgebungstemperatur zwischen 0°C und 50°C geeignet. Halten Sie es fern von Feuchtigkeit und direkter Sonneneinstrahlung.

Ist das Modul mit allen Gree-Klimaanlagen kompatibel?

Das Modul ist für Gree-Klimaanlagen mit entsprechendem Kommunikationsanschluss (COM1) ausgelegt. Prüfen Sie die Kompatibilität anhand der Geräteplatine oder konsultieren Sie den Gree-Kundendienst.

BEDIENUNGSANLEITUNG GR-ME30-42 GREE

Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch. Für Druckfehler und Irrtümer übernehmen wir keine Haftung! Technische Änderungen sowie Änderungen in Form, Farbe und Gewicht vorbehalten!

Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.

INHALT

Funktion 2

Abmessungen 2

Installation 2

DIP-Schalter 2

Eingangkontakte 2

Ausgangkontakte 3

Platinenbeschreibung ....3

FUNKTION

Mit dem Modul ME30-42/E1 können Sie Ihre Klimaanlange über einen Fernzugriff ein- und ausschalten. Es ermöglicht zudem die Wahl den Betriebsmodus HEIZEN oder KÜHLEN.

Die zahlreichen Ausgänge des Moduls machen es möglich, verschiedene Funktionen frei zu schalten und Störmeldungen einfach zu adaptieren.

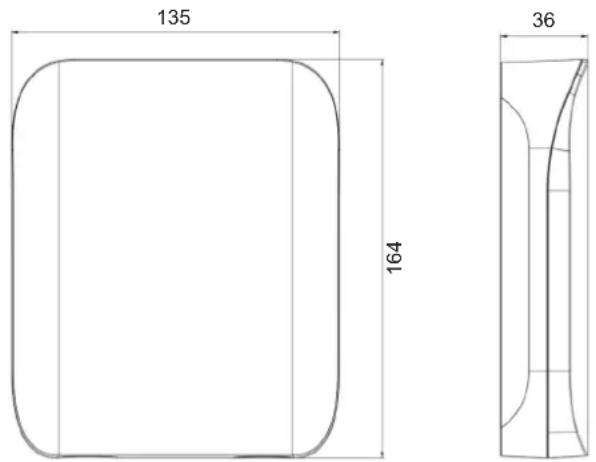

ABMESSUNGEN:

INSTALLATION:

Das Modul muss an einem geschützten, trockenen Ort installiert werden. Die Umgebungstemperatur sollte im Bereich zwischen 0° und 50°C liegen.

Vor der Installation muss die Anlage stromlos geschaltet werden.

Sowohl das Modul als auch das Gateway-Kabel sollten in einem Mindestabstand von 20 cm von möglichen Störquellen entfernt installiert werden. Die Länge des Kommunikationskabels beträgt 8 Meter.

Bitte beachten Sie, dass die Belastungsgrenze der Modulausgänge bei Gleichspannung 12 - 24V = 500 mA und bei Wechselspannung 200 - 240V = 3A liegt.

Das Kommunikationskabel verbinden Sie mit den jeweiligen COM1 Steckplätzen auf der Gateway-Platine und denen der Innengeräteplatine.

DIP-SCHALTER:

S1

Jumper1 on: Die Bedienung über eine optional angeschlossene Fernbedienung ist freigegeben.

Jumper1 off: Eine Fernbedienung ist ausgeschlossen.

Jumper2 on: Die Input- Schließerkontakte werden statisch gesteuert.

Jumper2 off: Die Input-Schließerkontakte werden pulsiv gesteuert. (Näheres hierzu unter Kapitel Inputkontakte)

S2

Jumper1 on: Die gesamte Anlage lässt sich über Kontakt „Force off“ kontrolliert ausschalten. Ein erneutes Einschalten über eine optionale Fernbedienung während der Sperre ist nicht mehr möglich.

Jumper1 off: Kontakt „Force off“ deaktiviert.

Jumper2 on: Das Klimagerät lässt sich über Kontakt „on/off“ kontrolliert aus- und wieder einschalten. Eine weitere Bedienung und ein erneutes Einschalten über eine optionale Fernbedienung während der Sperre ist möglich.

Jumper2 off: Kontakt „on/off“ ist deaktiviert.

Jumper3 on: Der Betriebsmodus kann über den Kontakt „mode“ verändert werden.

Jumper3 off: Kontakt „mode“ ist deaktiviert.

EINGANGKONTAKTE:

Force off: Durch das Schließen oder Öffnen des Kontakts nehmen Sie Eingriff in die Steuerung der gesamten Anlage. Eine Fernbedienung ist im ausgeschalteten Zustand gesperrt.

On/Off: Durch das Schließen oder Öffnen des Kontakts nehmen Sie Eingriff in die Steuerung der zu bedienenden Klimaanlage. Ein erneutes Einschalten ist möglich.

Mode signal: Ist der Kontakt geschlossen, aktiviert sich der Heizmodus. Bei geöffnetem Kontakt aktiviert sich der Kühlmodus.

Es ist wichtig, dass der Jumper S2, bit2 richtig eingestellt ist.

Steht dieser auf „off“, so reicht ein Schließimpuls, um die Funktion auszuführen (Anlage ein- oder ausschalten).

Steht dieser auf „on“, so muss der Kontakt für eine Deaktivierung der Anlage geöffnet werden. Für eine Aktivierung muss er geschlossen werden.

GATEWAY ME30-42/E1

AUSGANGKONTAKTE:

Ventilation: Über die Kabelfernbedienung lässt sich in dem Untermenü „function“ der Schließerkontakt unter dem Parameter „fresh air“ aktivieren.

Cold plasma: Über die Kabelfernbedienung lässt sich in dem Untermenü „function“ der Schließerkontakt unter dem Parameter „health“ aktivieren.

Operating mode: Dieser Kontakt ist im Heizbetrieb geschlossen und im Kühlbetrieb offen.

Error indicator: Sollte eine Störung der Klimaanlage auftreten, so schließt dieser Kontakt.

Voltage supply: Dieser Kontakt ist bei einer aktivierten Anlage geschlossen.

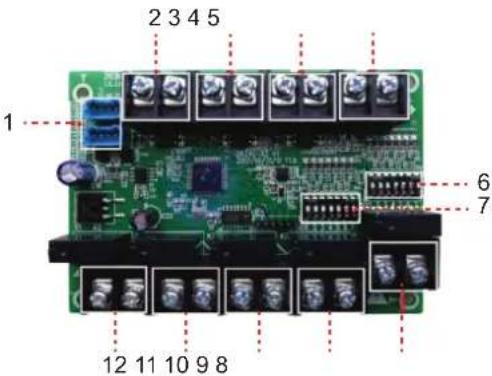

Nr. Komponente

1 Anschluss für Kommunikationskabel und Stromversorgung

2 Klemme Force OFF Eingangssignal

3 Klemme ON/OFF Eingangssignal

4 Klemme Mode dry Eingangssignal

5 Reservierter Klemmenblock

6 DIP-Schalter S2

7 DIP-Schalter S1

8 Klemme ON/OFF Ausgangssignal

9 Klemme Störung Ausgangssignal

10 Klemme Mode dry Ausgangssignal

11 Klemme Cold plasma Ausgangssignal

12 Klemme Ventilation Ausgangssignal
