BEDIENUNGSANLEITUNG 24333 GUDE

Anleitung zum Umbau/Austausch der Transportrollen von Hubwagen

Anleitung zum Umbau/ Austausch der Transportrollen von Hubwagen

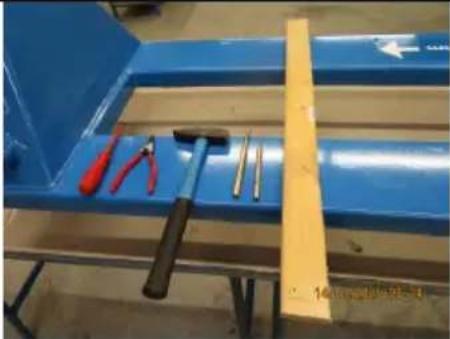

		Benötigte WerkzeugeHammer4 mm Durchschlag8 mm DurchschlagHolzlatte 20 mm StärkeSpannringzange für Außenringe 10-25 mmSchlitzschraubendreher
		Demontage / Montage des Vorderrads:Bitte legen Sie die Holzlatte unter das gegenüberliegende Rad zur Erleichterung der Montage.
		Die Radkappe mit dem Schlitzschraubendreher entfernen.

Anleitung zum Umbau/ Austausch der Transportrollen von Hubwagen

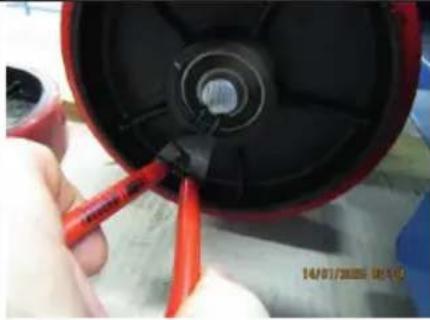

		Den verbauten Spanning mit der Spanningzange demontieren.
		Rad vom Achsbolzen abziehen.
[UGC5]		Die Montage erfolgt in der umgekehrten Reihenfolge.Es ist darauf zu achten, dass das Rad mit dem bündigen Radlager nach innen kommt.
		Demontage/ Montage der Hinterräder:Zur Erleichterung der Montage legen Sie bitte die Holzlatte unter die Räder.

Anleitung zum Umbau/ Austausch der Transportrollen von Hubwagen

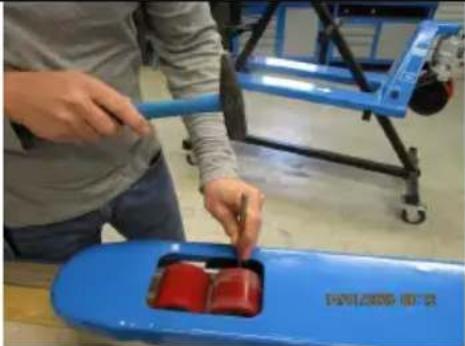

	Schlagen Sie die Sicherungsspannstifte mit dem 4 mm Durchschlag nach unten aus dem Achsbolzen.

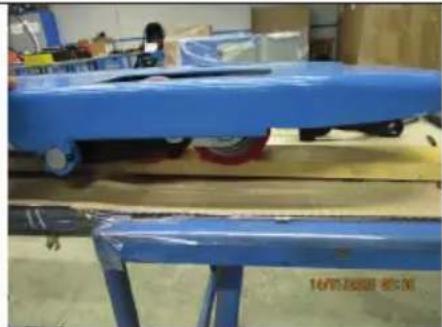

	Damit die Spannstifte beim Ausschlagen nach unten über ausreichend Abstand verfügen, legen Sie bitte die Holzlatte wie abgebildet unter die Räder.
	Zur weiteren Demontage stellen Sie nun den Pumpmechanismus nach unten und pumpen Sie den Wagen hoch.

Anleitung zum Umbau/ Austausch der Transportrollen von Hubwagen

		Die Gabel des Hubwagens soweit hochpumpen, dass die Radbolzen zum Ausschlagen frei liegen und vollständig ausgeschlagen werden können.
		Zum Ausschlagen verwenden Sie bitte den 8 mm Durchlag.Zur Erleichterung sollte das Ausschlagen der Radbolzen von außen nach innen erfolgen.
		Die Montage der Räder erfolgt in der umgekehrtenReihenfolge:Zur einfacheren Montage empfehlen wir:Rad für Rad zu demontieren und zu montieren.Nach dem Wiedereinsetzen der Radbolzen und vor dem Wiedereinschlagen der Spannstifte, den Wagen wieder abzusenken.
