BEDIENUNGSANLEITUNG V-R200 CASIO

Vielen Dank für Ihren Kauf des V-R200. Bitte lesen Sie sich diese Bedienungsanleitung sorgfältig durch und verwenden Sie das Produkt entsprechend. Bitte beachten Sie besonders die „Sicherheitsvorkehrungen“. Bitte bewahren Sie nach dem Lesen, die Bedienungsanleitung an einem sicheren und praktischen Ort für eine zukünftige Bezugnahme auf.

Diese Anleitung gibt einen Überblick über Sicherheitsvorkehrungen, grundlegende Verwendung und Spezifikationen.

Prüfen Sie die URL rechts bezüglich der neuesten Version. http://world.casio.com/manual/sa/

Inhalt

Sicherheitsvorkehrungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G-2

Vorsichtsmaßregeln zum Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G-5

Bezeichnungen und Funktionen der Teile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G-7

Bezeichnungen der Teile. G-7

Überblick, Rechte Seite (wenn die Seitenabdeckung geöffnet ist) . . . . . . . . . . . . G-7

Rückseite....G-8

Stellen Sie den Winkel des Hauptdisplays ein ...... G-8

Stellen Sie den Winkel des Nebendisplays ein....G-9

Öffnen/Schließen der Druckerabdeckung....G-9

Wenn sich die Druckerabdeckung gelöst hat....G-10

Papierrolle einsetzen. G-10

Bei Verwendung einer 58-mm-Papierrolle.... G-10

Ersetzen Sie die Papierrolle ...... G-11

Reinigen Sie den Drucker G-11

Die „Print width“ des Druckers einstellen ..... G-12

Anschließen eines USB-Geräts G-13

Anbringen des Ausklappfachs. G-13

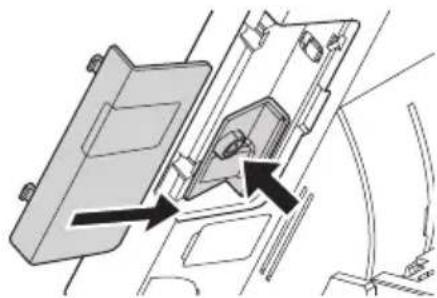

Einsetzen einer SD/SDHC-Speicherkarte. G-14

Wenn sich die Lade nicht öffnet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G-15

Spezifikation G-16

Sicherheitsvorkehrungen

• Bitte lesen Sie sich diese „Sicherheitsvorkehrungen“ sorgfältig durch und verwenden Sie das Produkt entsprechend.
• Bitte achten Sie auf die folgenden Symbole, die Ihnen dabei helfen, das Produkt sicher und richtig zu verwenden und um Personenverletzungen oder Schäden am Produkt zu vermeiden.

⚠ Warning	Nichtbeachtung dieses Symbols und ein daraus resultierender Bedienungsfehler kann unter Umständen eine schwere Verletzung und/oder den Tod nach sich ziehen.
⚠ Vorsicht	Nichtbeachtung dieses Symbols und ein daraus resultierender Bedienungsfehler kann unter Umständen eine schwere Verletzung und/oder einen Sachschaden nach sich ziehen.

- Die in dieser Anleitung verwendeten „Piktogramme“ haben die folgenden Bedeutungen.

	△ Dieses Symbol bedeutet „Vorsicht=Warnung“. Das Beispiel links steht für „Warnung vor Stromschlag“.
	⊗ Dieses Symbol bedeutet „Dinge, die Sie nicht tun sollten = untersagte Handlungen“. Das Beispiel links steht für „Demontage untersagt“.
	● Dieses Symbol bedeutet „Etwas muss getan werden = Anleitung“. Das Beispiel links steht für „Stecker aus der Steckdose ziehen“. „Die schwierig in Bildern auszudrückenden Anleitungen“ werden durch 🔍 angezeigt.

Warnung

Netzkabel und -stecker

• Verdrehen Sie das Netzkabel nicht, ziehen und erhitzen, verändern Sie es nicht und stellen Sie nichts Schweres darauf. Dies kann das Netzkabel beschädigen und es kann zu Feuer oder elektrischem Schlag kommen.
• Verlegen Sie keine Kabel unter diesem Produkt. Eine Beschädigung des Netzkabels kann einen Brand oder elektrischen Schlag verursachen.

- Wenden Sie sich an den Händler oder den CASIO-Kundendienst, wenn das Netzkabel beschädigt ist (Kabel steht heraus oder ist getrennt). Die Verwendung des Netzkabels unter solchen Umständen kann zu Brand oder elektrischem Schlag führen.

- Stecken Sie den Stecker ganz hinein.

• Fassen Sie den Stecker nicht mit nassen Händen an. Dies kann zu einem elektrischen Schlag führen.
• Verwenden Sie keinen AC-Adapter oder ein anderes Netzkabel als die Teile, die dem Produkt beigelegt sind. Verwenden Sie auch nicht den AC-Adapter oder das Netzkabel im Produkt mit anderen Produkten. Dies kann zu Feuer oder einem elektrischen Schlag führen.

Stromversorgungsspannung

• Verwenden Sie es nicht mit einer anderen Spannung als die angegebene Stromversorgungsspannung. Dies kann zu Feuer oder einem elektrischen Schlag führen.
• Überlasten Sie den Ausgang nicht mit Drähten. Dies kann zu Feuer oder einem elektrischen Schlag führen.

Nicht auseinander nehmen oder abändern

- Das Produkt nicht auseinander nehmen oder abändern. Es gibt Teile unter hoher Spannung und scharfe Teile im Inneren. Das Berühren dieser Teile kann zu Verletzungen oder elektrischem Schlag führen oder kann eine Fehlfunktion oder Feuer verursachen.

⚠ Warning
Keine Fremdobjekte oder Wasser in das Produkt gelangen lassen	Achten Sie darauf, dass keine Metallgegenstände oder leicht entflammbare Materialien durch eine Öffnung in das Gerät gelangen.Auch Flüssigkeiten wie Kaffee, Saft usw. oder das Wasser einer Blumenvase dürfen nicht auf dem Gerät verschüttet werden.Sollte ein Fremdkörper oder eine Flüssigkeit in das Innere gelangen, ziehen Sie sofort den Netzkabel aus der Steckdose und wenden sich an den Händler oder Vertrieb, über den das Produkt bezogen wurde, oder Ihren CASIO-Kundendienst. Wenn Sie das Produkt in diesem Zustand weiter verwenden, kann dies einen Brand oder Stromschlag zur Folge haben. Die Verwendung des Netzkabels unter solchen Umständen kann zu Brand oder elektrischem Schlag führen.
Das Produkt bei einem ungewöhnlichen Zustand nicht verwenden	Wenn Sie das Produkt in diesem Zustand verwenden, wie zum Beispiel bei Überhitzung, wenn Rauch aufsteigt, es einen seltsamen Geruch usw. gibt, kann dies einen Brand oder Stromschlag zur Folge haben. Ziehen Sie sofort den Stecker aus der Steckdose und wenden Sie sich an Ihren Händler, wo das Produkt gekauft wurde oder an einen CASIO Kundendienst-Mitarbeiter.

⚠ Vorsicht

⚠ Vorsicht
Installationsort	Stellen Sie das Produkt nicht auf einer instabilen Fläche wie einem wackeligen Tisch oder einer schrägen Fläche auf. Wenn es herunterfällt, kann es eine Verletzung verursachen.Stellen Sie das Produkt nicht an einem extrem feuchten oder staubigen Ort auf. Dies kann zu Feuer oder einem elektrischen Schlag führen.Stellen Sie das Produkt nicht an einem Ort aus, wo es Dampf oder Öldünsten ausgesetzt ist, wie beispielsweise auf einer Arbeitsfläche in einer Küche oder in der Nähe eines Raumbefeuchters. Dies kann zu Feuer oder einem elektrischen Schlag führen.Stellen Sie es nicht in der Nähe von Wärme erzeugenden oder warme Luft abgeben- den Geräten wie Öfen oder Heizungen auf. Dies könnte einen Brand verursachen.Der Netzstecker muss an diesem Gerät verwendet werden, um das Gerät vom Strom- netz zu trennen.Wählen Sie den Ausgang, wo das Netzkabel dieses Produkts leicht erreicht werden kann und wao das hineinstecken/herausziehen des Steckers einfach ausgeführt werden kann.
Nichts auf das Produkt stellen	Stellen Sie keine Behälter mit Flüssigkeiten wie Blumenvasen, Topfpflanzen, Tassen u. dgl. oder Gegenstände aus Metall auf das Produkt.Legen Sie keine heißen Gegenstände wie Zigaretten auf dem Produkt ab.Stellen Sie keine schweren Gegenstände auf das Produkt.Stützen Sie sich nicht auf das Produkt.
Wenn Sie das Produkt bewegen	Trennen Sie zunächst das Netzkabel von der Steckdose, bevor Sie das Produkt heben oder bewegen.Ziehen Sie beim Trennen des Netzkabels immer am Stecker.Zerren Sie nicht am Kabel. Dies könnte das Kabel beschädigen und einen Brand oder einen Stromschlag verursachen.
LCD	Drücken Sie nicht fest auf das LCD-Display und schlagen Sie nicht stark dagegen. Dies könnte einen Bruch im Schutzglas des LCD bewirken und eine Verletzung verursachen.Sollte das LCD-Display brechen, berühren Sie unter keinen Umständen die aus dem Display austretende Flüssigkeit. Dies könnte Hautreizungen zur Folge haben.Sollte diese LCD-Flüssigkeit in Ihren Mund gelangen, gurgeln Sie und ziehen unverzüglich einen Arzt hinzu.Sollte die LCD-Flüssigkeit in Ihre Augen oder auf die Haut gelangen, waschen und spülen Sie die LCD-Flüssigkeit mit sauberem Wasser mindestens 15 Minuten lang ab und ziehen dann einen Arzt hinzu.
Den Touchscreen und die Tasten betätigen	Drücken Sie nicht mit einem scharfen, spitzen oder harten Gegenstand wie etwa einem Kugelschreiber auf den Touchscreen und die seitlichen Tasten. Dies könnte eine Fehlfunktion verursachen.Bedienen Sie ihn mit den Fingern und vermeiden Sie starken Druck mit den Fingernägeln.
Einstellen des Displays	Greifen Sie nicht mit den Händen die Rückseite des Displays, während Sie es bewegen, um seinen Winkel einzustellen. Dabei besteht die Gefahr von Verletzungen.Setzen Sie nicht die Finger zwischen das Nebendisplay und das Produkt, wenn Sie es zurücksetzen. Dabei besteht die Gefahr von Verletzungen.
Lade	Öffnen Sie die Lade nicht, wenn ein Kind oder eine schwangere Frau neben dem Produkt steht.Stützen Sie sich nicht auf die offene Lade. Wenn es herunterfällt, kann es eine Verletzung verursachen.
Beim Wechseln des Rollenpapiers	Achten Sie darauf, sich nicht mit Haaren oder einem Halstuch in Zahnrädern oder dem Walzenarm zu verfangen, während Sie das Rollenpapier wechseln.Berühren Sie nicht den Druckerkopf. Dabei besteht die Gefahr von Verletzungen oder Verbrennungen.Lassen Sie nicht Öle an der Papierrolle oder dem Papierhalter anhaften. Dadurch können Druckfehler verursacht werden.
Reinigung	Ziehen Sie zur Sicherheit den Netzstecker aus der Steckdose, bevor Sie die Reinigung durchführen.Reinigen Sie mindestens einmal jährlich die Steckerkontakte sowie die umliegende Fläche mit einem trockenen Tuch. Eine Ansammlung von Staub kann einen Brand verursachen. Verwenden Sie beim Säubern des Steckers keine Reinigungsmittel.
Bei längerem Nichtgebrauch des Produkts	Wenn das Produkt voraussichtlich längere Zeit nicht gebraucht wird, beispielsweise während eines Urlaubs, ziehen Sie zur Sicherheit den Netzstecker aus der Steckdose.

Die USA und Kanada

GUIDELINES LAID DOWN BY FCC RULES FOR USE OF THE UNIT IN THE U.S.A.

Verantwortlich innerhalb der Europäischen Union: CASIO EUROPE GmbH

CASIO-Platz 1, 22848 Norderstedt, Germany

www.casio-europe.com

• Bitte bewahren Sie alle Informationen zur späteren Bezugnahme gut auf.
  • Die Produkte sind für den Vertrieb in allen Mitgliedsstaaten der EU geeignet.
• Für Europa sind die Modelle V-R200-BD, V-R200-BD-WE.

Zum Trennen von der Netzversorgung muss bei diesem Gerät der Netzstecker gezogen werden.

Bitte achten Sie darauf, dass die Steckdose sich nahe beim Gerät befindet und leicht erreichbar ist.

Vorsichtsmaßregeln zum Gebrauch

Lesen Sie die nachstehenden Informationen aufmerksam durch, um eine vorschriftsmäßige Nutzung des Produkts zu gewährleisten. CASIO übernimmt keinerlei Haftung für Schäden oder Funktionsstörungen, die durch eine nicht den nachstehenden Anweisungen entsprechende Nutzung des Produkts entstehen. Bitte beachten Sie, dass es dadurch zu einer kostenpflichtigen Reparatur kommt und zu tatsächlichen Kosten, die für die Reparatur entstehen, selbst wenn diese in der Garantiezeit durchgeführt wird.

Installationsort

Stellen Sie das Produkt nicht an Orten auf, an denen es starker Staubeinwirkung, Öldünsten oder Nässe ausgesetzt wird. Lagern oder belassen Sie das Produkt niemals an folgenden Orten. Dies könnte einen Verlust gespeicherter Daten, eine Beschädigung des Produkts und/oder eine Verformung des Gehäuses verursachen.

• Temperaturen von 0 °C oder darunter
  • In Sommer in einem Fahrzeug
  • In der Nähe einer Klimaanlage
  • A Orten mit direkt einfallendem Sonnenlicht
• An Orten, wo die Temperatur 40 °C überschritten wird

Vermeiden Sie den Gebrauch des Produkts an den folgenden Orten.

• Außen
• nl der Nähe von Wärme abgebenden Geräten wie beispielsweise Heizöfen usw.
• Orte, wo es Feuchtigkeit oder Dampf ausgesetzt sein kann
• Die mit drastischen Temperatur- und Feuchtigkeitsschwankungen usw.
• Orte mit korrosiven Gasen und/oder salzhaltiger Luft
• Die mit starker Schmutz- oder Staubentwicklung
• Orte mit starken Vibrationen
  • die, wo leicht statische Elektrizität auftritt

Sonstige

• Bereiten Sie eine separate Netzleitung vor, die von Störungen erzeugenden Geräten wie Motoren, Eismaschinen, Mikrowellenherden u. dgl. getrennt ist.
• Berühren Sie den Stromschalter nicht mit nassen Händen. Dies kann zu einem elektrischen Schlag führen.
• Wischen Sie Wasserspritzer, die auf das Produkt gelangen sollten, sofort mit einem trockenen Tuch ab.

• Verwenden Sie zum Reinigen keine Chemikalien wie Verdünner, Benzin, Kosmetik usw. Sollte das Produkt schmutzig werden, wischen Sie es mit einem weichen, trockenen Tuch ab. Der Display-Bereich kann zerkratzt werden, wenn er stark mit einem Tuch gerieben wird.

• Winn die Kapazität der internen Speicherschutzbatterie nicht ausreichend ist und wegen Stromausfall, Fehlfunktion oder anderen Gründen keine Stromversorgung zur Verfügung steht, kann der Speicherinhalt gelöscht werden.

• Wenden Sie sich an Ihren Händler oder den CASIO-Kundendienst etwa 5 Jahre nach dem Kauf, um die Batterie zu ersetzen (der Zeitraum hängt davon ab, wie das Produkt verwendet wird).

Beachten Sie vorab bitte Folgendes

- Der Inhalt dieser Anleitung kann sich im Zuge von Verbesserungen und/oder aufgrund von Änderungen an Produktspezifikationen ändern.

• Beachten Sie bitte, dass CASIO keinerlei Verantwortung für Schäden, entgangene Profite oder Ansprüche Dritter übernimmt, die aus dem Verlust oder der Korruption von Daten durch den Gebrauch, einen Ausfall oder die Instandsetzung des Produkts entstehen.
• Urheberrechte für diese Anleitung, sowie alle Rechte bezüglich der in dieser Anleitung angeführten Software, sind das Eigentum von CASIO Computer Co., Ltd. Die unautorisierte Reproduktion dieser Anleitung, ob als Ganzes oder auszugsweise, ohne die ausdrückliche und schriftliche Genehmigung von CASIO ist untersagt.
• Diese Anleitung wurde mit äußerster Sorgfalt zusammengestellt. Sollten jedoch Unklarheiten auftreten oder Sie Fehler oder Auslassungen entdecken, lassen Sie uns dies bitte wissen.
• In dieser Anleitung abgedruckten Bildschirmdarstellungen und Abbildungen können vom tatsächlichen Produkt abweichen. Die Tasten und Symbole sind vereinfacht dargestellt.
• Schweißnaht

An manchen Stellen sind außen am Produkt „feine Linien“ zu sehen, bei denen es sich um Schweißnähte handelt, die beim Spritzgießen von Kunststoffen entstehen. Es handelt sich nicht um Risse oder Kratzer. Dies hat keinen Einfluss auf die Funktionalität.

Warenzeichen

Die Logos SD, SDHC, microSD und microSDHC sind Warenzeichen von SD-3C, LLC.

Bezeichnungen und Funktionen der Teile

Bezeichnungen der Teile

Siehe „Spezifikation“ (Seite G-16) für mitgelieferte Teile.

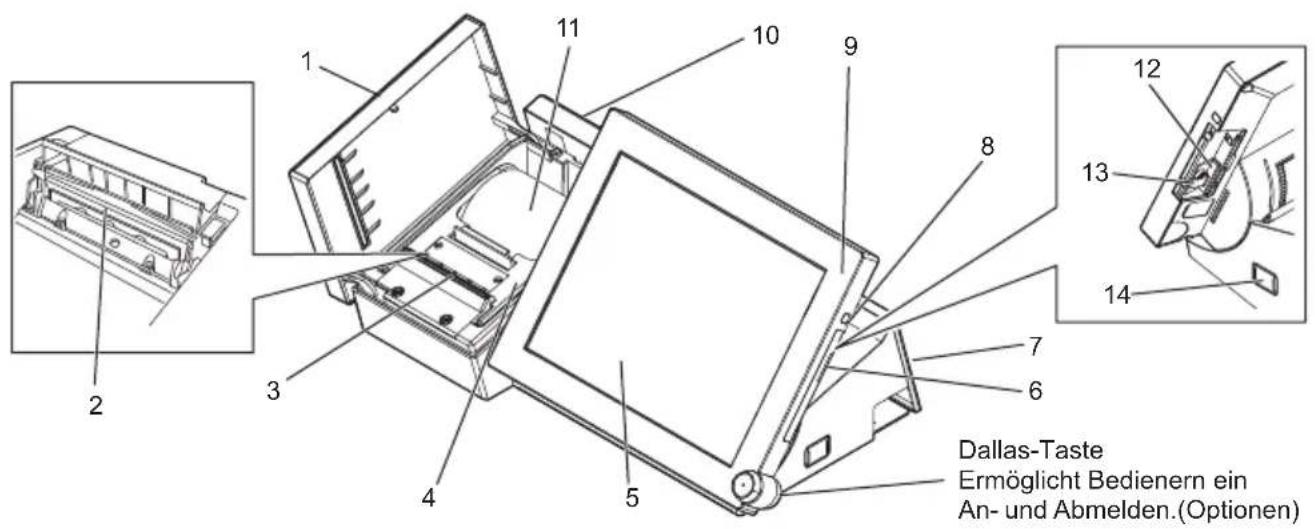

Überblick, Rechte Seite (wenn die Seitenabdeckung geöffnet ist)

1 Druckerabdeckung Öffnen Sie diese beim Wechseln der Papierrolle. Halten Sie diese bei normaler Verwendung geschlossen.

2 Druckerkopf Druckt die Kassenbons aus.

3 Automatische Schneideinheit Der Kassenbon wird automatisch abgeschnitten, wenn er ausgegeben wird.

Setzen Sie nicht Ihre Finger in die automatische Schneideinheit, während Kassenbons abgeschnitten werden. Dies könnte eine Verletzung zur Folge haben.

4 Papierhalter Öffnen Sie diese beim Wechseln der Papierrolle.

5 Hauptdisplay mit Touchscreen Anzeige aller Menüs. Zur Dateneingabe.

6 Seitenabdeckung Abdeckung des SD/SDHC-Speicherkartensteckplatzes

7 Anschlussabdeckung Offen, wenn die Stromversorgung oder verschiedene Geräte angeschlossen werden.

8 Hauptschalter Schalten Sie den Strom EIN. EIN und AUS-Schalter der Bildschirmanzeige.

Wenn Sie das Produkt bewegen und reinigen, schalten Sie es immer aus, bevor Sie den Hauptstromschalter ausschalten. Stellen Sie auch immer sicher, dass der Hauptstromschalter ausgeschaltet ist, bevor Sie den Stecker entfernen oder den Unterbrecherschalter ausschalten. Die Daten oder das Produkt können beschädigt werden, wenn der oben genannte Vorgang nicht richtig ausgeführt wird.

9 Betriebsanzeigelampe Display des Status der Stromversorgung.

Grün: startet / Orangefarben: Hauptdisplay AUS / Rot: unzureichende Kapazität der internen Speicherschutzbatterie

* Wenn die Betriebsanzeigelampe rot leuchtet, nicht die Stromversorgung ausschalten oder den Netzstecker abziehen.

10 Nebendisplay Zeigt Informationen für den Kunden an.
11 Papierrolle Die Papierrolle für den Ausdruck von Kassenbons u. dgl.
12 SD/SDHC Speicherkartenschlitz Legen Sie die SD oder SDHC-Speicherkarte ein.

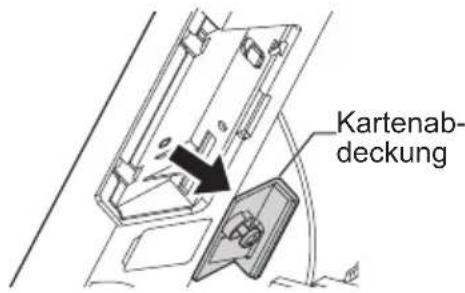

13 Kartenabdeckung Abdeckung des SD/SDHC-Speicherkartensteckplatzes (mit Schraube gesichert).
14 Winkelverstellschalter Zum Verstellen des Winkels des Hauptdisplays.

Rückseite

15 DC-Buchse AC-Adapter anschließen.
16 Laden-Verbindungskabel Kabel für den Anschluss an die Lade.
17 USB Anschluss USB-Gerät anschließen. *1
18 LAN-Anschluss Zum Verbinden mit externen Geräten über ein Hub.
19 COM3-Anschluss Schließen Sie das Gerät an, wie Drucker usw.
20 COM2-Anschluss Schließen Sie das Gerät an, wie Drucker usw.
21 COM1-Anschluss Schließen Sie das Gerät an, wie Drucker usw.

^*1 : Verwenden Sie das empfohlene Produkt. Genauere Informationen können Sie bei Ihrem Händler in Erfahrung bringen.

Stellen Sie den Winkel des Hauptdisplays ein

Der Winkel des Hauptdisplays kann so verstellt werden, dass der Bediener es leicht ablesen kann. Betätigen Sie hierzu im eingeschalteten Zustand den Winkelverstellschalter.

1. Drücken und Halten des Winkelverstellschalters auf der DOWN-Seite verringert den Winkel des Hauptdisplays.

1. Drücken und Halten des Winkelverstellschalters auf der UP-Seite vergrößert den Winkel des Hauptdisplays.

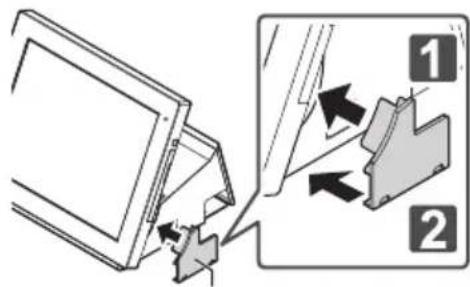

1. Bringen Sie die Abdeckung des Winkelverstellschalters an und stellen Sie den Winkel in einer Position fest, die zu Arbeit des Bedieners passt. Setzen Sie den halbmondförmigen Knopf des Winkelverstellschalters zur Seite des Hauptdisplays (1) und setzen Sie den unteren Knopf an die Unterseite des Produkts ein (2).

Abdeckung des Winkelverstellschalters

Fassen Sie beim Verstellen des Displays nicht mit der Hand hinter das Hauptdisplay. Dies kann eine Verletzung verursachen.

Stellen Sie den Winkel des Nebendisplays ein

Stellen Sie den Winkel des Nebendisplays so ein, so dass es für die Kunden gut sichtbar ist.

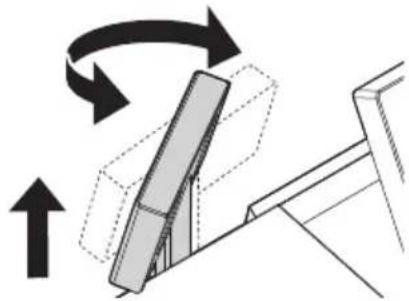

1. Heben Sie das Nebendisplay bis zum Anschlag an und drehen Sie es in eine Position, in der es für Kunden gut sichtbar ist.

Bringen Sie beim Verstauen des Nebendisplays nicht Ihre Finger zwischen das Display und das Gerät. Dies kann eine Verletzung verursachen.

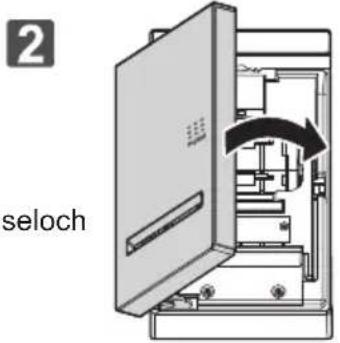

Öffnen/Schließen der Druckerabdeckung

Vor dem Öffnen/Schließen Sie die Druckerabdeckung richten Sie das Nebendisplay nach vorne.

1. Drücken Sie ein, um die Verriegelung zu lösen, und öffnen Sie die Druckerabdeckung.

Wenn sich die Druckerabdeckung gelöst hat...

Drücken Sie die Arme der Druckerabdeckung in Richtung der Pfeile.

Drehen Sie die Druckerabdeckung in Richtung des Pfeils.

Drehen Sie die Druckerabdeckung in Richtung des Pfeils.

Papierrolle einsetzen

1. Drücken Sie den Papierhalterhebel zu Ihnen hin (in Pfeilrichtung), bis er hörbar einrastet.

2. Fassen Sie den Papierhalter und heben Sie ihn an, um dann den Arm bis zur Rastposition zu öffnen.

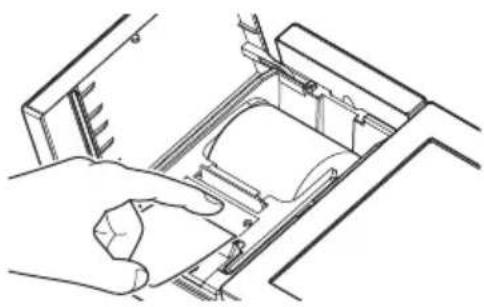

Bei Verwendung einer 58-mm-Papierrolle...

Setzen Sie die vier Zapfen des Abstandhalters in die vier Steckplätze des Papierfachs wie in der Abbildung gezeigt. Nach dem Einsetzen der Papierrolle stellen Sie die Druckbreite ein wie unter „Die „Print width“ des Druckers einstellen“ (Seite G-12) beschrieben auf 58 mm ein.

1. Halten Sie die Papierrolle so, dass das freie Ende unten ist, und legen Sie sie in das Papierfach ein.

Zum Drucker

1. Schnappen Sie den Papierhalter gegen die Papierrolle, bis die beiden Seiten einrasten, indem Sie auf die Mitte drücken (den mit dem Aufkleber „PUSH HERE“ markierten Bereich).

Durch Drücken von nur einer Seite des Papierhalters wird nur eine Seite gesperrt, was Druckfehler verursacht. Drücken Sie den Papierhalter so, so dass beide Enden immer gesperrt sind.

1. Schließen Sie die Druckerabdeckung.

Ersetzen Sie die Papierrolle

Eine rote Linie auf der Papierbahn zeigt an, dass nur noch ein Meter Druckerpapier verbleibt. Ersetzen Sie die alte Papierrolle sobald wie möglich durch eine neue.

1. Heben Sie den Papierhalter in Schritten 1 und 2 unter „Papierrolle einsetzen“ (Seite G-10), und entfernen Sie den Kern der im Papierfach verbleibenden Papierrolle.
2. Setzen Sie eine neue Papierrolle entsprechend Schritt 3 unter „Papierrolle einsetzen“ (Seite G-10) ein.

Reinigen Sie den Drucker

Wenn sich Schmutz auf dem Druckerkopf angesammelt hat, wischen sie diesen mit mit einem in Alkohol getauchten Wattetupfer ab. Entfernen Sie jeglichen Papierstaub oder Fremdmaterial vom Papierhalter, Papierfach und Druckerkopf. Andernfalls können Druckfehler verursacht werden.

Druckerkopf

Papierfach

Die „Print width“ des Druckers einstellen

Konfigurieren Sie die Einstellungen entsprechend der Breite der Papierrolle (80 mm / 58 mm). Die werkseitige Einstellung ist 80 mm.

1. Wählen Sie .
2. Wählen Sie .
3. Wählen Sie .
4. Wählen Sie entweder <58 mm> oder <80 mm>.
5. Wählen Sie .

Stellen Sie nicht die Druckbreite auf 80 mm ein, sie auf 58 mm gestellt wurde. Andernfalls können Druckfehlern verursacht werden.

Anschließen eines USB-Geräts

1. Setzen Sie Ihren Finger nicht in die Aussparung an der Seite, und entfernen Sie die Anschlussabdeckung, indem Sie sie von Innen in Pfeilrichtung drücken.

Beim Anbringen oder Entfernen der Anschlussabdeckung achten Sie darauf, sich nicht an den Ecken oder an der Aussparung der Anschlussabdeckung zu verletzen.

1. Schließen Sie das USB-Gerät am USB-Anschluss an.

1. Bringen Sie die Anschlussabdeckung an. Befestigen Sie diese mit den mitgelieferten Anschlussabdeckung-Befestigungsschrauben von der Unterseite mit einem Kreuzschlitzschraubendreher.

Anbringen des Ausklappfachs

Verwenden Sie das Ausklappfach zu Ablegen von Menüs, Verkaufsartikeln, Kundeninformationen und anderen Materialien an der Rückseite des Produkts.

Entfernen Sie die Papierrolle vor dem Einbau.

1. Neigen Sie das Produkt, und befestigen Sie das Fach so, dass die vier Anschläge an der Unterseite und die runden Löcher im Ausklappfach-Schiebemechanismus ausgerichtet sind.

1. Schieben Sie das Ausklappfach in Pfeilrichtung, und ziehen Sie es bis zum gewünschten Abstand heraus.

Verwenden Sie das Ausklappfach nicht so, dass es über die Oberfläche, auf der das Produkt aufgestellt ist, herausragt. Dabei besteht die Gefahr von Schäden.

Einsetzen einer SD/SDHC-Speicherkarte

Verwenden Sie empfohlene Modelle, wenn Sie SD/SDHC-Speicherkarten verwenden. Für weitere Informationen wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde, oder an den CASIO-Kundendienst.

1. Setzen Sie Ihren Finger in den Schlitz an der Seite und entfernen Sie die Seitenabdeckung.

1. Lösen Sie die Schrauben an der Kartenabdeckung, um die Abdeckung zu entfernen.

1. Setzen Sie eine SD/SDHC-Speicherkarte mit ihrer oberen Fläche in Richtung Display weisend ein.

1. Sichern Sie die Kartenabdeckung mit den Schrauben und bringen Sie die Seitenabdeckung wieder an.

SD/SDHC-Speicherkarten werden automatisch erkannt, wenn sie eingesetzt werden. Wenn die Karte wegen Fehldienung abgemeldet wurde, wählen Sie unter .

Melden Sie die SD/SDHC-Speicherkarte vor dem Auswerfen immer ab. Die Daten können beschädigt werden, wenn der oben genannte Vorgang nicht richtig ausgeführt wird.

Wenn sich die Lade nicht öffnet

Wenn sich die Lade wegen Stromausfall oder Betriebsstörungen nicht öffnet, kann sie durch Bewegen des Öffnungshebels der Lade (Zapfen am Ladenboden) geöffnet werden.

Öffnungshebel der Lade

Die Lade öffnet sich nicht, wenn sie mit der Lade-Sperrtaste gesperrt wurde. Die Sperre lösen.

Spezifikation

Artikel Spezifikation
Modell V-R200
Hauptdisplay Typ 10,4-Zoll	II SVGA TFT-Farb-LCD
	Auflösung 800 × 600
	Farben *1	Max. 16,77 Millionen Farben
	Hintergrundbeleuchtung Weiße LED
	Sonstiges Elektrische Winkelverstellung (15° bis 75°)
TouchPanel Methode 4-Kabel widerstandsfähiger Film
Nebendisplay	Auflösung	32 × 160 Punkte (20 Einzelbyte-Zeichen, 2 Zeilen)
	Hintergrundbeleuchtung 2 Farben (Emeraldgrün, Weiß)
Drucker Druckverfahren Thermodrucker
		Druckgeschwindigkeit*1
		Papierrolle Thermopapier, Breite 58 mm oder 80 mm, Außendurchmesser 80 mm oder kleiner
		Papierabschneidung Automatischer Papierabschneider
Speicherschutz*2	Batterie	Nickel-Metallhydrid-Akku
	Speicherhalterung*3	Etwa 1 Stunde (bei 25°C verwendet)
	Batterielebensdauer*4	5 Jahre (bei 25°C verwendet)
	Aufladezeit	Vollständig aufgeladen in 6 Stunden (bei 25°C verwendet)
	Verweilzeit	Etwa 30 Tage (bei 25°C verwendet)
Stromversorgung/ Stromverbrauch	120 V Netzstrom ±10 V 50 / 60 Hz 0,64 A (Betrieb) 0,2 A (Bereitschaft)220 V bis 240 V Netzstrom ±10 V 50 / 60 Hz 0,36 A (Betrieb) 0,11 A (Bereitschaft)
Externe Schnittstelle	Seite des Displays	SD/SDHC Speicherkartenschlitz x 1
	Geräterückseite	COM-Anschluss x 3LAN-Anschluss x 1USB-Buchse x 1DC-Buchse x 1
Wasserdichtigkeit	Stufe IP53 (nur Hauptdisplay)*5
Temperatur/Feuchtigkeit (beim Gebrauch)	0°C bis 40°C / 20% bis 85% RH
Äußere Abmessungen	B 395 mm x T 237 mm x H 229 mm(max Winkeleinstellung) (ausschließlich hervorstehender Teile)
Gewicht	Etwa 4.0 kg
Zubehör AC Adapter x 1	Netzkabel (Nur USA) x 1Mehrzwecklade × 1Magnetische Platte × 1Abstandshalter (58 mm, für Druckerpapier) × 1Ausklappfach x 1Winkelverstellschalter-Abdeckung x 1Anschlussabdeckung-Befestigungsschrauben x 180 mm Papierrolle (Probe) × 1Staubabdeckung × 1Bedienungsanleitung (dieses Handbuch) × 1Garantie (Nur USA) x 1WEEE-Warnblatt (Nur EU) x 1Software End User License Agreement (Endanwender-Lizenzvereinba-rung) (nur mit V-R200-TH mitgeliefert) x 1
Optionen Remote-Drucker	UP-400B, UP-370BLade (M-Größe) : DL-2814, DL-2822, DL-2815, DL-2823, DL-2436Lade (L-Größe) : DL-3624, DL-3625Fern-Display : VA-B70DE-BKSerialles Kabel Kundendisplay (40 cm) : QT-6061CB-BSerialles Kabel Kundendisplay (1.5 m) : VA-B63CBSerielles Kabel Kundendisplay (5 m) : QT-6062CB-BVerlängerungsstangen-Kit (350 mm) : VA-B73PK-BKVerlängerungsstangen-Kit (500 mm) : VA-B74LPK-BKAbdeckung für Magnetkartenleser : VA-A46MCRAuftragserfassungssystem : QF-R10, QF-11CB

^*1 : Diese Zahlen zeigen das Leistungsniveau der Hardware an. Die tatsächlichen Farben und Geschwindigkeit sind je nach Anwendung unterschiedlich.

² : Der interne Akku ist ein Verbrauchsteil. Wenden Sie sich an Ihren Händler oder den CASIO-Kundendienst etwa 5 Jahre nach dem Kauf, um die Batterie zu ersetzen (der Zeitraum hängt davon ab, wie das Produkt verwendet wird). Der Speicherschutz arbeitet möglicherweise nicht richtig, wenn der Akku leer wird.

*3: Nach 1 Stunde ohne Stromversorgung schaltet das Produkt aus. Nach dem Wiederherstellen der Stromversorgung drücken Sie den Hauptstromschalter, um das Produkt einzuschalten.

*4: Bei einem Verwendungshäufigkeit des Akkus von einmal pro Monat.

*5: Die hier gegebenen spezifikation sind Testwerte und nicht garantierte Werte.

CASIO®
