BEDIENUNGSANLEITUNG RC-plus next N 280 B.E.G.
Bedienungsanleitung Bewegungsmelder LUXOMAT® RC-plus next N
1. Produktinformationen
■ Bewegungsmelder mit 130°, 230° oder 280° Erfassungsbereich und Unterkriechschutz
■ Mechanische Reichweiteneinstellung
■ Beweglicher Kugelkopf
■ Dynamische Nachlaufzeitanpassung in Abhängigkeit von der Bewegungsrichtung
■ Einfache Montage durch Stecksockel
■ Wand-, Decken-, Eckmontage
■ Sofortige Inbetriebnahme mit den werkseitigen Einstellungen möglich
■ Weitere Funktionen über optionale Fernbedienung einstellbar
2. Funktionsweise
Bewegungsmelder schalten das Licht automatisch in Abhängigkeit von anwesenden Personen (Bewegung) und der Umgebungshelligkeit.
Die Beleuchtung wird eingeschaltet, falls die Umgebungshelligkeit unterhalb der am Gerät eingestellten Einschaltschwelle liegt und eine Bewegung erkannt wird.
Die Beleuchtung wird ausgeschaltet, sobald eine Nachlaufzeit lang keine Bewegung mehr erkannt wurde.
3. Sicherheitshinweis

Arbeiten an elektrischen Anlagen dürfen nur von Elektrofachkräften oder von unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft entsprechend den elektrotechnischen Regeln vorgenommen werden.

Vor Montage Leitung spannungsfrei schalten!

Dieses Gerät ist nicht zum Freischalten geeignet.

Aufgrund der hohen Einschaltströme von elektronischen Vorschaltgeräten und LED-Treibern ist die maximale Anzahl der schaltbaren Leuchten begrenzt. Bei einer großen Anzahl an Lasten sollte ein externes Schütz eingesetzt werden.

Alle geschalteten Lasten müssen fachgerecht entstört sein (wir empfehlen dazu unsere RC-Löschglieder).
- Montage und Ausrichten des Melders Empfohlene Montagehöhe: 2,5 m

Melder auf Sockel aufsteckbar

1) Montagesockel mit zwei Schrauben auf fester Unterlage montieren (Kabeleinführung beachten).
2) Anschlussockel auf Montagesockel aufdrücken. Zur Feinjustierung des Melders ist der Anschlussockel um ca. 10° drehbar.

Reichweite bzw. Erfassungsbereich durch vertikales bzw. horizontales Drehen des Kugelkopfes veränderbar (Kugelkopf horizontal = maximale Reichweite)
- Montagearten

Außeneckmontage/Inneneckmontage mit Ecksockel (Zubehör, Außenecksockel bei RC-plus next N 280 im Lieferumfang enthalten)
- Montageort

1) Gerät wenn möglich an einem geschützten Ort montieren.

2) Fachgerecht montieren.

montieren.
3) Mindestabstand zurgeschalteten Beleuchtung, frontal oder seitlich zum Gerät: 1m
unterhalb des Bewegungsmelders
- Kabeleinführung

1) Kabeleinführung von oben
2) Kabeleinführung von unten
3) Kabeleinführung wandseitig (zusätzliche Dichtung erforderlich, nicht im Lieferumfang enthalten)
4) Klemmenbeschriftung (Schaltbilder siehe Pt. 15)
4

8. Selbstprüfzyklus
In den ersten 60s nach dem Anschluss der Netzspannung durchläuft der Melder einen Selbstprüfzyklus. Während dieser Zeit reagiert das Gerät nicht auf Bewegung.
- Einstellelemente und Potentiometer /Anordnung der LEDs

RC-plus next 130

RC-plus next 230

RC-plus next 280
A Reichweite B Nachlaufzeit C Einschaltschwelle LED
Die Abdeckung unterhalb der Linse muss entfernt werden, um an den mechanischen Einstellelementen und Potentiometern Einstellungen vornehmen zu können.
Mechanische Reichweiteneinstellung (A)

Je nach Modell verfügt der RC-plus next N über eine unterschiedliche Anzahl an Erfassungszonen (130°: 1 Zone, 230°: 2 Zonen, 280°: 3 Zonen). Die Reichweite dieser einzelnen Erfassungszonen kann individuell angepasst werden. Die Anzahl an Einstellelementen zur mechanischen Reichweiteneinstellung entspricht dabei der Anzahl an Erfassungszonen.
+: ca. 20 m, -: ca. 5 m (bei Montagehöhe 2,50 m)
Test / Nachlaufzeit / Impuls (B)

Der Testbetrieb dient zur Ermittlung des Erfassungsbereichs. Dazu wird bei jeder Bewegung das Licht kurz eingeschaltet.
Die Nachlaufzeit ist die Dauer nach einer Bewegung, in der die an geschlossene Last eingeschaltet bleibt. Es ist eine Dauer zwischen 15s und 16min wählbar.
Bei Auswahl IMPULS wird bei Bewegung für eine Sekunde ein Impuls gesendet, anschließend ist eine Pause von neun Sekunden.
Einschaltschwelle (C)

Die unterschiedlichen Symbole stehen für verschiedene Lux-Werte, wobei der schwarze Mond für Nachtbetrieb steht (Schalten nur bei Dunkelheit). Bei Stellung Sonne ist die Lichtauswertung inaktiv (Tag- und Nachtbetrieb).
- Werkseinstellung


Bei Auslieferung des Geräts stehen die Potentiometer auf "Sonne" und "Test". Dies bedeutet, dass der Melder mit den Werkseinstellungen sofort betriebsbereit ist:
Nachlaufzeit: 3 min.
Einschaltschwelle: 20 Lux

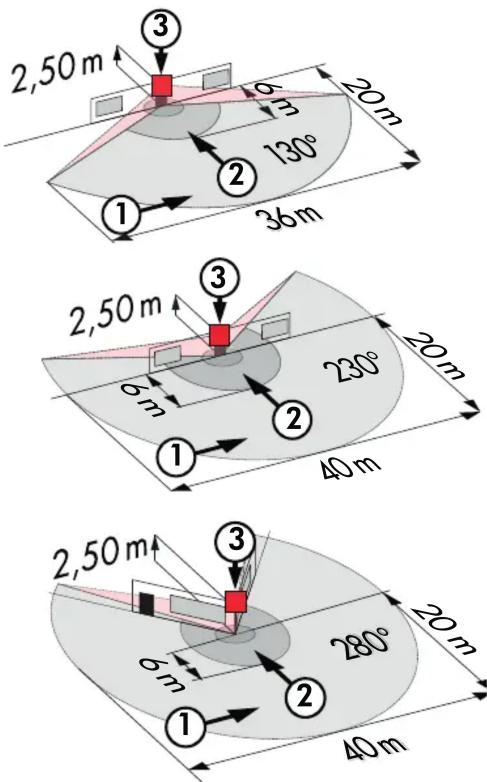

11. Erfassungsbereiche bei einer Montagehöhe von 2,50 m; Mindestmontagehöhe 2,00 m

① Quer zum Melder gehen
② Frontal auf den Melder zugehen
③ Unterkriechschutz
12. Ausgrenzen von Störquellen
Ausblenden Fernbereich
Ausblenden
Nahbereich
Ausblenden Nah- und Fernbereich

Falls der Erfassungsbereich des Melders zu groß ist oder Bereiche abdeckt, welche nicht überwacht werden sollen, kann mit den beiliegenden Lamellen (Blinds) der Bereich nach Bedarf reduziert bzw. eingeschränkt werden.
1) Abdecklamellen an gewünschter Stelle vor der einrasten (Ausblenden Fernbereich/Nahbereich/beide)
2) Abdeckaufkleber für Unterkriechschutz
13. Dynamische Nachlaufzeitanpassung
Zur Steigerung der Energieeinsparung sowie des persönlichen Komforts verfügt der Bewegungsmelder RC-plus next N über eine dynamische Nachlaufzeitanpassung.
Das heißt, dass der Melder die Bewegungsrichtung von sich im Erfassungsbereich bewegenden Personen oder anderen Wärmequellen erkennt. Bewegt sich eine Wärmequelle auf den Melder zu und diese wird zuletzt vom Sensor des Unterkriechschutzes erfasst, reduziert sich die Nachlaufzeit auf 1/4 der am Gerät eingestellten Dauer.
Beispiel: eingestellte Nachlaufzeit = 16 Minuten
a) sich dem Gerät nähernde Wärmequelle: effektive Nachlaufzeit = 4 Minuten
b) sich vom Gerät entfernende Wärmequelle: effektive Nachlaufzeit = 16 Minuten
Die dynamische Nachlaufzeitanpassung wird durch Programmieren des Melders mittels Fernbedienung aktiviert. Zum Deaktivieren der Funktion muss der Melder unter Verwendung der Potentiometer zurückgesetzt werden (s. Kapitel „Rücksetzen des Melders“).
14. Tageslichtmessung
Der RC-plus next N misst konstant die Umgebungshelligkeit, um diese mit der eingestellten Einschaltschwelle zu vergleichen. Hat der Melder den Zustand „dunkel“ (Einschaltschwelle für eine gewisse
Zeitspanne unterschritten) festgestellt, wird die Beleuchtung bei erkannter Bewegung eingeschaltet, so lange Bewegung erkannt wird plus der eingestellten Nachlaufzeit. Bleibt die Beleuchtung jedoch für eine Dauer von 90 Minuten eingeschaltet, wird sie kurz ausgeschaltet, damit der Melder die aktuelle Umgebungshelligkeit ermitteln kann. Liegt die Umgebungshelligkeit weiter unter der eingestellten Einschaltschwelle, wird die Beleuchtung wieder eingeschaltet.
15. Schaltbilder
Schematische Schaltbilder – Bitte beachten Sie beim Anschließen die Beschriftung der Klemmen am Melder!
Normalbetrieb (mit optionalem RC-Löschglied)
Bei Schaltung von induktiven Lasten (Leuchtstofflampen, Schütze etc.) kann ein RC-Löschglied erforderlich sein.

Wir empfehlen, nie mehr als fünf Bewegungsmelder parallel zu schalten.
L'-Überwachung (falls aktiviert, s.a. Kapitel 21a)
Bei Parallelbetrieb mehrerer Melder wird bei der ersten erkannten Bewegung von dem Melder, der die Bewegung erkannt hat, die Lichtmessung durchgeführt und bei unterschrittener Einschaltschwelle die Beleuchtung eingeschaltet. Bei den weiteren verbundenen Meldern wird in diesem Fall die Lichtauswertung deaktiviert und bei erkannter Bewegung die Nachlaufzeit gestartet. Die Beleuchtung bleibt somit kontinuierlich eingeschaltet, so lange einer der parallelen Melder Bewegung erkennt plus der eingestellten Nachlaufzeit.

Normalbetrieb mit externem Taster (NC)
Bei Verwendung eines Öffnertasters in der Zuleitung des Melders kann das Licht mittels kurzem Tasterdruck ein- bzw. ausgeschaltet werden. Das Licht bleibt solange an- oder ausgeschaltet, wie Personen erfasst werden plus der eingestellten Nachlaufzeit. Linse
Bei einem langen Tasterdruck wird der Melder von der Spannung getrennt und der Selbstprüfzyklus startet bei Loslassen des Tasters.

Dauerlicht mit externem Schalter
Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss in diesem Fall auch manuell ausgeschaltet werden.

16. Technische Daten
Netzspannung: 110 - 240 VAC, 50/60 Hz
typ. Leistungsaufnahme: ca. 0,5W
Kontaktart: Schließer/NO mit vorlaufendem
Schaltleistung: Wolfram-Kontakt, µ -Kontakt 3000W, = 1 1500VA, = 0.5 max. Einschaltspitzenstrom Ip (20ms): 165 A
Reichweite: ca. 20 m
Zeiteinstellung: 15 s - 16 min, Impuls
Dynamische
Nachlaufzeiteinstellung: aktiv bei Programmierung mit der Fernbedienung
Lichtfühler: ca. 2 Lux bis Tagbetrieb (und
Nachtbetrieb) - Lichtauswertung inaktiv
Werksvoreinstellung: Nachlaufzeit 3Min.
Einschaltschwelle ca. 20 Lux
Erfassungswinkel: 130° / 230° / 280°, zusätzlich 360°
Unterkriechschutz
Schutzart/-klasse: IP54 / II
Abmessungen: L 121 x B 71 x H 85mm
Material: Polycarbonat, UV-beständig
Montagearten: Wand-, Decken- und Eckmontage
(Sockel für Außeneckmontage beim
RC-plus next N 280 im Lieferumfang enthalten),
Einstellungen: mittels Potentiometern, mechanischen
Einstellelementen und per Fernbedienung
Das Gerät entspricht nicht den Anforderungen der DIN EN50131-
2-2 und kann somit in professionellen Einbruchmeldeanlagen nicht verwendet werden.
EU-Konformitätserklärung

Das Produkt erfüllt die Richtlinien über
- die elektromagnetische Verträglichkeit (2014/30/EU)
- die Niederspannung (2014/35/EU)
- die Beschränkung der Verwendung bestimmter gefährlicher
Stoffe in Elektro- und Elektronikgeräten (2011/65/EU)
- Artikel / Art.-Nr. / Zubehör
| Typ | weiß braun | schwarz | Edelstahl-Optik |
| RC-plus next N 130 | 93321 | 93324 | 93323 |
| RC-plus next N 230 | 93331 | 93334 | 93333 |
| RC-plus next N 280 | 93341 | 93344 | 93343 |
Zubehör:
LUXOMAT® Fernbedienungen:
IR-RC (inkl. Wandhalter) 92000
IR-RC-Mini 92090
IR-Adapter für Smartphones 92726
LUXOMAT® Sockel für Außeneckmontage:
RC-plus next N ES weiß: 97004
RC-plus next N ES braun: 97014
RC-plus next N ES schwarz: 97024
RC-plus next N ES Edelstahl-Optik: 97043
(im Lieferumfang enthalten bei LUXOMAT® RC-plus next N 280)
Diverses Zubehör:
LUXOMAT®-Sockel für
Inneneckmontage weiß 97005
LUXOMAT® Mini-RC-Löschglied 10882
LUXOMAT® RC-Löschglied 10880
Ersatz-Wandhalter zu IR-RC 92100
BSK Ballschutzkorb 92467
- LED-Funktionsanzeigen (Status-LEDs, s.a. Kapitel 23)
| LED-Funktionsanzeigen nach jeder Netzwiederkehr (60s Selbstprüfzyklus) | |
| Anzeige Melder unprogrammiert | LEDs blinken 1x pro 1s |
| Anzeige Melder programmiert | LEDs blinken 2x pro 1s |
| LED-Funktionsanzeigen im Betrieb | |
| 1 LED pro Erfassungszone | jeweilige LED blinkt bei erkannter Bewegung |
| 1 LED für Unterkriechschutz | blinkt bei erkannter Bewegung |
| 1 LED für Unterkriechschutz | blinkt bei aktiviertem Impulsbetrieb (keine Bewegung erforderlich) 1x pro 1s |
19. Einstellungen mit Fernbedienung (optional)

Die Potentiometer-Einstellungen werden mit der Fernbedienung überschrieben.
Die Einstellungen der Potentiometer werden wieder freigegeben durch
- Drehen der Potentiometer auf "Test" und "Sonne" aus einer beliebigen anderen Position
- Drücken der Fernbedienungstaste "RESET" im geöffneten Zustand


IR-Adapter
für Smartphones

Wandhalterfür
Fernbedienung IR-RC
IR-RC

Batterie überprüfen:
Batteriefach öffnen durch Zusammendrücken der Plastikfeder und Herausziehen des Batteriehalters.
- Funktionen LUXOMAT ® IR-RC
Hinweis: Der Infrarot-Empfänger ist beim RC-plus next N im Unterkriechschutz positioniert. Für optimalen Empfang mit Fernsteuerung möglichst in Richtung Unterkriechschutz zielen.
21. Funktionserläuterungen
Das Drücken einer Taste wird durch ein kurzes Schalten des Relais bestätigt.
21a. Während des Selbstprüfzyklus
Mit der INI-ON bzw. INI-OFF-Funktion wird bestimmt, ob das Licht während des Selbstprüfzyklus eingeschaltet (INI-ON) oder ausgeschaltet (INI-OFF) ist. Werkseitig ist das Licht während des Selbstprüfzyklus an.

INI-ON (Beleuchtung wird sofort eingeschaltet)

INI-OFF (Beleuchtung wird sofort ausgeschaltet)
■ Aktivierung/Deaktivierung L'-Überwachung (Erläuterung der Funktion s. Kapitel 15 "Parallelschaltung")

In den Werkseinstellungen ist diese Funktion deaktiviert. Bei Aktivierung schaltet das Relais für 1s ein. Bei Deaktivierung durch erneutes Drücken der Taste schaltet das Relais für 0,5s ein.
Aktivierung Funktion Party-OFF: Die Funktion Party-OFF bedeutet, dass die Beleuchtung bei Tastendruck für 12 h ausgeschaltet bleibt. Diese Funktion ist aus Sicherheitsgründen in den Werkseinstellungen gesperrt. Sie kann jedoch auch aktiviert werden:
Das Aktivieren der Funktion Party-OFF wird durch ein schnelles Blinken der LEDs für 5s angezeigt.
Ein erneutes Deaktivieren der Funktion erfolgt durch Drücken der Taste

21b. Während des Betriebs im geschlossenen Zustand

Durch Drücken der Taste wird das Licht ausgeschaltet. Sobald der Melder eine Bewegung erkennt, schaltet er das Licht wieder ein.

Durch Drücken der Taste wird das Licht für 12h eingeschaltet. Bei aktivierter Party-OFF-Funktion kann das Licht auch für 12h ausgeschaltet werden.

Wird die Taste lang (>5s) gedrückt, wird das Gerät mit Selbstprüfzyklus neu gestartet. Ein kurzer Tastendruck bewirkt, dass alle laufenden Zeiten beendet werden. Die Party-Funktion kann vorzeitig unterbrochen werden.

Mit dieser Funktion wird der Melder dauerhaft gegen Fernbedienbarkeit gesperrt (Doppelschloss). In diesem Modus kann einzig die Funktion "Licht aus" aktiviert werden. Das Doppelschloss kann nur während 5s (alle LEDs blinken) nach Schließen des Melders aktiviert werden. Die Aktivierung wird durch schnelles Blinken aller LEDs angezeigt.
21c. Während des Betriebs im geöffneten Zustand

Das Gerät wird bei Stellung der Potentiometer auf TEST und SONNE auf die Werkseinstellungen zurückgesetzt, sonst auf die Potentiometereinstellungen. Die während des Selbstprüfzyklus vorgenommenen Einstellungen bleiben erhalten.

Bei eingeschalteter Funktion arbeitet der Melder wie ein Dämmerungsschalter und das Licht wird bei Unterschreiten der Einschaltschwelle eingeschaltet (Einschaltverzögerung 1 min). Die Dauer richtet sich dabei nach der eingestellten Nachlaufzeit, wobei die Sekunden zu Minuten werden und die Minuten zu Stunden. Innerhalb von 10s nach Drücken der Taste kann die Nachlaufzeit jedoch auch neu gewählt werden. Nach Einstellen der Einschaltdauer muss das Gerät geschlossen werden.

Der Testbetrieb dient zur Ermittlung des Erfassungsbereichs. Dazu wird bei jeder Bewegung das Licht kurz eingeschaltet. Nach 3 min wird der Testmodus automatisch beendet.

Bei eingeschalteter Alarmfunktion blinkt das Licht bei Bewegung für die ersten 30s der Nachlaufzeit, wenn diese größer als 2min ist.
21d. Funktionen LUXOMAT® IR-RC-Mini
Die Funktionen der Tasten und RESET sind im geschlossenen Zustand wie zuvor erläutert. Die IR-RC-Mini besitzt eine weitere, nicht gekennzeichnete Taste unterhalb der „RESET“-Taste. Diese Taste entspricht in ihrer Funktion der „Licht aus“-Taste der IR-RC.
22. Rücksetzen des Melders
Durch Drehen der entsprechenden Potentiometer im laufenden Betrieb auf die Positionen "TEST" und "SONNE" werden die vorgenommenen Einstellungen gelöscht und die Werkseinstellungen reaktiviert (s. Kapitel 10).
Alternativ:
- Betriebsspannung abschalten
- Für 31 - 59 s Betriebsspannung anlegen
- Betriebsspannung erneut abschalten
- Betriebsspannung anlegen und den Selbstprüfzyklus abwarten
- Melder öffnen
Bei diesem Vorgehen werden die mittels Fernbedienung programmierten Werte (vor Aktivierung des Doppelschlosses) nicht gelöscht. Wird nach der Deaktivierung des Doppelschlosses die Einstellung mit der Fernbedienung nicht verändert, wechselt der Melder nach 15min wieder in den „doppelt verschlossenen“ Zustand. Somit kann der Melder nicht durch versehentlichen Netzausfall entriegelt werden.
- LED-Funktionsanzeigen (Status-LEDs)
| LED-Funktionsanzeigen während des Selbstprüfzyklus | |
| Party-OFF | schnelles Blinken aller LEDs für 5s |
| LED-Funktionsanzeigen im Betrieb | |
| Urlaubs- und Komfortfunktion | LED Unterkriechschutz 1x pro 1s |
| Alarmfunktion | LED Unterkriechschutz 2x kurz, 1x lang |
| Impuls | LED Unterkriechschutz 1x pro 1s |
| Ende Programmiermodus | alle LEDs blinken |
| Doppelschloss aktiviert | alle LEDs blinken schnell |
