Produkttyp	Einbaukochmulde
Marke	V-ZUG
Modell	CookTop V6000 A904B
Anzahl Kochzonen	4
Heiztechnologie	Strahlungs-Kochzone
Kochzonen (Abmessungen)	1 Bräterzone 170×290 mm, 1 Zweikreis-Kochzone ø140/210 mm, 1 Kochzone ø180 mm, 1 Kochzone ø140 mm
Energieverbrauch (gesamtes Kochfeld)	192,0 Wh/kg (Modell CT6T-31153)
Energieverbrauch pro Kochzone	195,1 / 202,5 / 186,3 / 184,2 Wh/kg
Steuerung	Touch-Slider
Anzeige	Digitalanzeige mit Leistungsstufen und Timer
Funktionen	Ankochautomatik, Einschaltdauer, Timer, Kochpause, Wiederherstellfunktion, Wischschutz
Sicherheit	Kindersicherung, Restwärmeanzeige, Sicherheitsabschaltung, Übertemperaturschutz
Oberfläche	Glaskeramik mit optionaler OptiGlass-Beschichtung

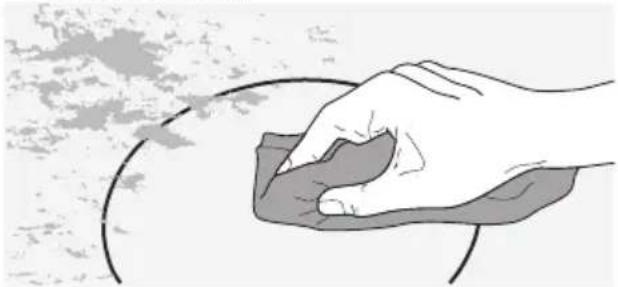

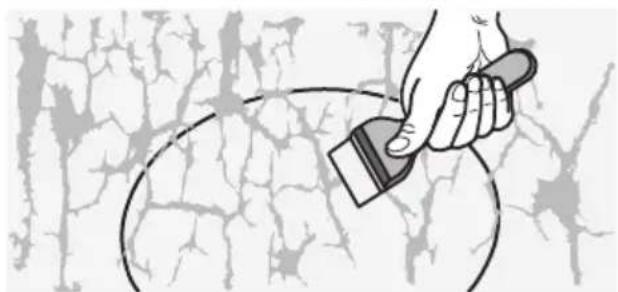

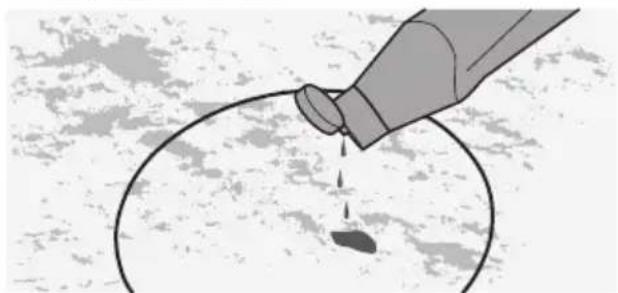

Reinigung	Weiches Tuch und mildes Spülmittel; bei Verkrustungen Glaskeramik-Reinigungsschaber
Spannungsversorgung	230 V (gemäss Installationsanleitung)
Installation	Nur durch konzessionierten Elektriker
Abmessungen (ca.)	580 x 520 mm
Gewicht (ca.)	9 kg
Lieferumfang	Kochmulde, Bedienungsanleitung, Installationsanleitung, Typenschild

Häufig gestellte Fragen - CookTop V6000 A904B V-ZUG

Wie schalte ich die Kindersicherung ein?

Schalten Sie das Gerät ein, drücken Sie gleichzeitig die Tasten ⚫ und II, bis ein Signalton ertönt. Dann drücken Sie erneut die Taste ⚫. In den Anzeigen erscheint L.

Was bedeutet die Anzeige "H"?

Die Anzeige H steht für Restwärme. Die Kochzone ist noch heiss und es besteht Verbrennungsgefahr.

Wie stelle ich den Timer ein?

Drücken Sie die Timer-Taste (Symbol ⏲). Stellen Sie die gewünschte Dauer (1 Min. bis 9 Std. 59 Min.) mit den Tasten + und - ein.

Was tun bei Fehlermeldung "E"?

Notieren Sie die Fehlernummer und die Seriennummer (SN) vom Typenschild. Schalten Sie das Gerät aus und rufen Sie den V-ZUG Service an.

Kann ich das Kochfeld mit einem Dampfreiniger reinigen?

Nein. Verwenden Sie niemals einen Dampfreiniger. Dies kann das Gerät beschädigen. Reinigen Sie mit einem weichen Tuch und mildem Spülmittel.

Wie aktiviere ich die Ankochautomatik?

Stellen Sie die gewünschte Leistungsstufe ein und halten Sie den Slider 3 Sekunden gedrückt. Die Anzeige zeigt abwechselnd die Stufe und A.

Was ist die Kochpause?

Die Kochpause schaltet alle aktiven Kochzonen für bis zu 10 Minuten auf die niedrigste Stufe. Drücken Sie die Taste II, um die Pause zu starten. Durch erneutes Drücken wird der Kochvorgang mit den vorherigen Einstellungen fortgesetzt.

Wie deaktiviere ich den Wischschutz?

Drücken Sie erneut die Wischschutz-Taste (Symbol ) oder warten Sie 30 Sekunden, dann schaltet er automatisch aus.

Welches Kochgeschirr ist geeignet?

Verwenden Sie stabile Metalltöpfe mit ebenem und sauberem Boden. Der Durchmesser sollte zur Kochzone passen. Vermeiden Sie reine Kupfer- oder Aluminiumböden, da sie Spuren hinterlassen können.

Wie setze ich die Benutzereinstellungen zurück?

Rufen Sie das Menü P6 auf (Tasten ⚫ und II 3 Sek. halten). Wählen Sie dann die Option „Werkeinstellungen wiederherstellen“ durch Drücken der Taste II für 2 Sekunden.

BEDIENUNGSANLEITUNG CookTop V6000 A904B V-ZUG

Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.

Beachten Sie bitte die Sicherheitshinweise.

Änderungen

Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

Gültigkeitsbereich

Diese Bedienungsanleitung gilt für:

Modellbezeichnung Type

Ausführungsabweichungen sind im Text erwähnt.

Inhaltsverzeichnis

2 8.1 Produktinformationen 20

1 Sicherheitshinweise 4

1.1 Verwendete Symbole 4

1.2 Allgemeine Sicherheitshinweise.... 4

1.3 Gerätespezifische Sicherheitshinweise.... 5

1.4 Gebrauchshinweise 5

2 Erste Inbetriebnahme 8

3 Ihr Gerät 8

3.1 Geräteübersicht 8

3.2 Bedien- und Anzeigeelemente.... 9

3.3 Kochgeschirr....9

3.4 OptiGlass.... 10

4 Bedienung 10

4.1 Gerät ein- und ausschalten 10

4.2 Kochzone einstellen 10

4.3 Kochzone ausschalten.... 10

4.4 Restwärmeanzeige 10

4.5 Übersicht Leistungsstufen 11

4.6 Zweikreis-/Bräterzone ein- und ausschalten.. 11

4.7 Ankochautomatik 12

4.8 Einschaltdauer 12

4.9 Timer.... 13

4.10 Kindersicherung 14

4.11 Wiederherstellfunktion.... 14

4.12 Kochpause 15

4.13 Wischschutz 15

5 Benutzereinstellungen 15

5.1 Benutzereinstellungen ändern 16

5.2 Benutzereinstellungen vorzeitig ausschalten 16

6 Pflege und Wartung 16

6.1 Reinigungsmittel.... 18

7 Störungen selbst beheben 18

7.1 Störungsmeldungen 18

7.2 Weitere mögliche Probleme.... 20

8 Technische Daten 20

9 Entsorgung 21

10 Stichwortverzeichnis 22

1 Sicherheitshinweise

1.1 Verwendete Symbole

Kennzeichnet alle für die Sicherheit wichtigen Anweisungen.

Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen!

Informationen und Hinweise, die zu beachten sind.

Informationen zur Entsorgung

Informationen zur Bedienungsanleitung

Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen.
- Beschreibt die Reaktion des Gerätes auf Ihren Arbeitsschritt.
- Markiert eine Aufzählung.

1.2 Allgemeine Sicherheitshinweise

- Gerät erst nach dem Lesen der Bedienungsanleitung in Betrieb nehmen.

- Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerä-

tes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

- Falls ein Gerät nicht mit einer Netzanschlussleitung und einem Stecker oder anderen Mitteln zum Abschalten vom Netz ausgerüstet ist, die an jedem Pol eine Kontaktöffnungsweite entsprechend den Bedingungen der Überspannungskategorie III für volle Trennung aufweist, ist eine Trennvorrichtung in die festverlegte elektrische Installation nach den Errichtungsbestimmungen einzubauen.

- Falls die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Service oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

1.3 Gerätespezifische Sicherheitshinweise

• WARNUNG: Ist die Oberfläche gerissen, durchgängige Schädigung der Materialdicke, ist das Gerät abzuschalten und vom Stromnetz zu trennen, um einen möglichen elektrischen Schlag zu vermeiden.
• WARNUNG: Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiss. Vorsicht ist geboten, um das Berühren von Heiz-elementen zu vermeiden.
• Verwenden Sie niemals ein Dampfreinigungsgerät.
• Gegenstände aus Metall, wie z. B. Messer, Gabeln, Löffel, Deckel oder Aluminiumfolie, sollten nicht auf dem Kochfeld abgelegt werden, da sie heiss werden können.
• WARNUNG: Unbeaufsichtigtes Kochen auf dem Kochfeld mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen

vorsichtig zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.

• WARNUNG: Aufgrund Brandgefahr niemals Gegenstände auf dem Kochfeld lagern.
• WARNUNG: Kochprozess stets beaufsichtigen. Kürzere Kochprozesse müssen während der gesamten Zeit beaufsichtigt werden.
• Das Gerät darf nicht mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem betrieben werden.

1.4 Gebrauchshinweise

Vor der ersten Inbetriebnahme

• Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.
• Entsorgen Sie das Verpackungsmaterial gemäss den örtlichen Vorschriften.

Bestimmungsgemässe Verwendung

• Das Gerät ist für die Zubereitung von Speisen im Haushalt vorgesehen. Bei zweckentfremdetem Betrieb oder falscher Behandlung kann keine Haftung für eventuelle Schäden übernommen werden.
• Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Service oder eine ähnlich qualifizierte Person ausgeführt werden. Unsachgemässe Reparaturen können zu schweren Unfällen, Schäden am Gerät und an der Einrichtung sowie zu Betriebsstö-

rungen führen. Beachten Sie bei einer Betriebsstörung am Gerät oder im Falle eines Reparaturauftrages die Hinweise im Kapitel «Service & Support». Wenden Sie sich bei Bedarf an unseren Service.

• Es dürfen nur Original-Ersatzteile verwendet werden.
• Bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Geben Sie diese, wie auch die Installationsanleitung, zusammen mit dem Gerät weiter, falls Sie dieses verkaufen oder Dritten überlassen. Der neue Besitzer kann sich so über die richtige Bedienung des Gerätes und die diesbezüglichen Hinweise informieren.
• Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung.
• Die aufgeheizte Oberfläche bleibt auch nach dem Ausschalten noch längere Zeit heiss und kühlt nur langsam auf Raumtemperatur ab. Warten Sie genügend lange, bevor Sie beispielsweise Reinigungsarbeiten vornehmen.

Zum Gebrauch

- Versuche haben ergeben, dass für Träger von Herzschrittmachern unter normalen Bedingungen keine Risiken bestehen. Wenn Sie als Träger eines Herzschrittmachers (oder eines Hörgerätes oder eines anderen Implantates) volle Gewissheit darüber haben möchten, dass der Umgang mit dem Gerät für Sie problemlos ist, sollten Sie sich von der dafür zuständigen, kompetenten ärztlichen Fachstelle eingehend informieren lassen.

- Falls das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst.

Vorsicht Verbrennungsgefahr

• Überhitzte Fette und Öle entzünden sich leicht. Versuchen Sie niemals, brennendes Öl oder Fett mit Wasser zu löschen. Explosionsgefahr! Ersticken Sie Brände mit einer Feuerlöschdecke und halten Sie Türen und Fenster geschlossen.
• Berührbare Oberflächen des Kochfeldes können beim Gebrauch von Kochgeschirr sehr heiss werden.

Vorsicht Verletzungsgefahr

• Halten Sie Haustiere vom Gerät fern.
• Das Gerät ist für den Gebrauch durch Erwachsene bestimmt, die Kenntnis vom Inhalt dieser Bedienungsanleitung haben. Kinder können Gefahren, die im Umgang mit Elektrogeräten entstehen, oft nicht erkennen. Sorgen Sie für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen – es besteht die Gefahr, dass Kinder sich verletzen.

Vorsicht Lebensgefahr

- Verpackungsteile, z. B. Folien und Styropor, können für Kinder und Tiere gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern und Tieren fernhalten.

Geräteschäden vermeiden

• Bei Überhitzung Kochplatte ausschalten und ganz abkühlen lassen. Kein Geschirr daraufstellen. Keinesfalls mit kaltem Wasser abschrecken.
• Nicht auf das Gerät steigen.
• Kein heisses Kochgeschirr auf den Rahmen stellen um die Silikonfugen nicht zu beschädigen.

• Vermeiden Sie auf der Oberfläche Schneide- oder Rüstarbeiten und das Aufprallen von harten Gegenständen. Kochgeschirr nicht über die Oberfläche ziehen.

• Achten Sie darauf, dass keine zuckerhaltigen Speisen oder Säfte auf heisse Kochzonen gelangen. Die Oberfläche kann dadurch beschädigt werden. Falls doch zuckerhaltige Speisen oder Säfte auf heisse Kochzonen gelangen, diese sofort mit einem Glaskeramik-Reinigungsschaber (im noch heissen Zustand) entfernen.

• Töpfe mit reinen Kupfer- bzw. Aluminiumböden sollten nicht zum Kochen verwendet werden, weil sie schwer zu reinigende Spuren hinterlassen können. Werden die Spuren nicht sofort nach dem Kochen mit einem geeigneten Reinigungsmittel entfernt, können sie bleibend festbrennen und den optischen Eindruck nachhaltig stören.
• Das Verschieben von Pfannen und Kochgeschirr auf der Glaskeramik verursacht Kratzer. Sie können dies weitgehend vermeiden, indem Sie Pfannen und Kochgeschirr beim Umplatzieren anheben.
• Das Kochfeld ist ein Gebrauchsgegenstand: Gebrauchsspuren wie Kratzer oder sichtbarer Materialabrieb von Pfannen oder Kochgeschirr sind normal. Bei intensivem Gebrauch sind die Gebrauchsspuren dementsprechend ausgeprägter, das Gerät funktioniert weiterhin einwandfrei und berechtigt nicht zu einer Reklamation. Die Sicherheit ist jederzeit gewährleistet.
• Ein absolut kratzfestes Glas existiert nicht, selbst bei Saphirglas, welches bei Uhren eingesetzt wird, können Kratzer entstehen. Die verwendete Glaskeramik entspricht der besten auf dem Markt erhältlichen Qualität.

2 Erste Inbetriebnahme

Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.

Während den ersten Betriebsstunden einer Kochzone können sich störende Gerüche entwickeln. Dies ist eine normale Erscheinung bei fabrikneuen Geräten. Achten Sie auf eine gute Raumlüftung.

3 Ihr Gerät

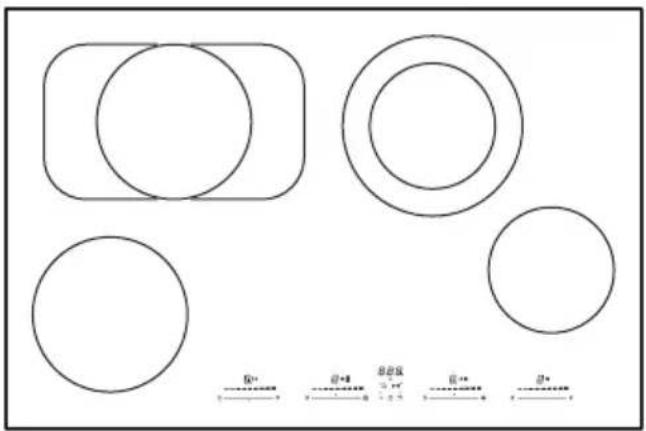

3.1 Geräteübersicht

CookTop V6000 A804B

■ 1 Bräterzone ø170×290
• 1 Zweikreis-Kochzone ø140/210
■ 1 Kochzone ø180
■ 1 Kochzone ø140

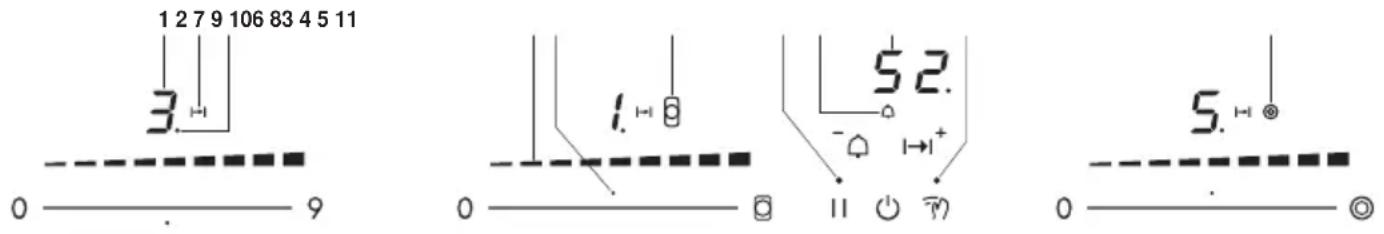

3.2 Bedien- und Anzeigeelemente

Niemals Gegenstände auf den Bedienelementen abstellen! Dies kann zu Schäden am Gerät führen und ungewollte Fehlbedienungen auslösen.

Tasten

Gerät EIN/AUS Bräterzone-Kochzone EIN/AUS

0 — Slider (Einstellen Leistungsstufe) Wischschutz EIN/AUS

— © Zweikreis-Kochzone EIN/AUS Timer/Funktion als Minus-Taste

II Kochpause EIN/AUS und Wiederherstellfunktion

^+ Einschaltdauer/Funktion als Plus-Taste

Anzeigen

1 Leistungsstufe der Kochzone
2 Einschaltdauer aktiviert
3 Aktivierte Einschaltdauer der Kochzone
4 Leistungsstufe
5 Zuordnung Slider zur Kochzone
6 Bräterfunktion aktiviert
7 Pause aktiviert/Wiederherstellung verfügbar
8 Timer aktiviert
9 Einschaltdauer/Timer
10 Wischschutz aktiviert
11 Zweikreisfunktion aktiviert

3.3 Kochgeschirr

Geeignetes Kochgeschirr

Das Kochgeschirr soll einen stabilen Boden aufweisen. Der Kochgeschirrboden muss im erhitzten Zustand eben auf der Kochzone aufliegen.

Kochgeschirr aus Metall eignet sich besser als solches aus Glas oder Keramik, da die Wärme bei Metall schneller gleichmäßig verteilt wird.

Kochgeschirrböden aus Aluminium oder Aluminium-Legierungen können hartnäckige Arbeitsspuren auf der Glaskeramik-Oberfläche hinterlassen, die nur schwierig entfernt werden können.

Energiesparendes Kochen

Für eine möglichst effiziente Energieaufnahme und gleichmässige Wärmeverteilung Folgendes beachten:

• Boden des Kochgeschirrs muss sauber, trocken und darf nicht rau sein.
• Kochgeschirr zentriert auf die Kochzone stellen.
• Gut schliessende Deckel verwenden.
• Kochgeschirr-Durchmesser an die Füllmenge anpassen.

3.4 OptiGlass

Gültig für CookTop V6000 A804B (CT6T84MSOD7)

Bei Kochfeldern mit OptiGlass verfügt die Glasoberfläche über eine zusätzliche Beschichtung.

Diese Beschichtung ist im Vergleich zu nicht beschichteten Glasoberflächen härter, widerstandsfähiger und weniger anfällig für Kratzer. Pflege und Wartung beachten.

Unter normalen Umständen sollten beim Kochen deutlich weniger Kratzer auf der Glasoberfläche entstehen. Allerdings kann auch bspw. ein sehr scharfkantiges Sandkorn unter einem Topf schon zu Kratzern führen.

Beleuchtung

▶ Für die Beleuchtung von Kochfelder mit OptiGlass-Beschichtung wird empfohlen Halogen- oder LED-Lampen zu verwenden.

Werden Kochfelder mit OptiGlass-Beschichtung mittels Leuchtstoffröhren beleuchtet, erscheint die Glasoberfläche in schillernden Farben.

4 Bedienung

4.1 Gerät ein- und ausschalten

▶ Gerät einschalten: Taste ⚫ während 1 Sekunde gedrückt halten.

• In allen Anzeigen der Leistungsstufen blinkt.
• Falls keine weitere Eingabe erfolgt, schaltet sich das Gerät nach 10 Sekunden aus Sicherheitsgründen wieder aus.

▶ Gerät ausschalten: Taste Antippen.

4.2 Kochzone einstellen

▶ Slider oder gewünschten Kochzone antippen oder darauf gleiten, um die Leistungsstufe einzustellen.

4.3 Kochzone ausschalten

▶ Auf Slider Leistungsstufe Antippen.

- Falls keine weitere Eingabe erfolgt und die anderen Kochzonen ausgeschaltet sind, schaltet sich das Gerät nach 10 Sekunden aus.

4.4 Restwärmeanzeige

Solange die Gefahr für eine Verbrennung besteht, leuchtet nach dem Ausschalten in der Anzeige H.

4.5 Übersicht Leistungsstufen

Leistungs-stufe	Garverfahren praktische	Anwendung
1	Schmelzen, vorsichtiges Erwärmen	Butter, Schokolade, Gelatine, Saucen
2
3	Quellen Reis
4	Fortkochen, Reduzieren, Dünsten	Gemüse, Kartoffeln, Saucen, Obst, Fisch
5
6	Fortkochen, Schmoren Teigwaren, Suppen, Schmorbraten
7	schonendes Braten Rösti, Omeletten, paniertes Bratgut, Bratwürste
8	Braten, Frittieren Fleisch, Pommes frites
9	scharfes Braten, schnelles Erhitzen	Steaks, Aufkochen von Wasser

4.6 Zweikreis-/Bräterzone ein- und ausschalten

Beim Einschalten der Zweikreis-/Bräterzone ist zuerst nur die innere Kochzone A bzw. C eingeschaltet. Der äussere Heizkreis B bzw. D kann bei Bedarf zugeschaltet werden.

Äusseren Heizkreis zuschalten

• Slider der Zweikreiszone antippen oder darauf gleiten, um die Leistungsstufe einzustellen.
  ▶ Auf Slider antippen

- Das Symbol ^○ neben der dazugehörigen Leistungsstufe leuchtet.

Äusseren Heizkreis ausschalten

▶ Auf Slider -antippen

• Der äussere Heizkreis B wird ausgeschaltet und die innere Kochzone A bleibt weiter in Betrieb.
• Das Symbol ^○ neben der dazugehörigen Leistungsstufe erlischt.

Bräterzone zuschalten

• Slider - der Bräterzone antippen oder darauf gleiten, um die Leistungsstufe einzustellen.
  ▶ Auf Slider Antippen

- Das Symbol neben der dazugehörigen Leistungsstufe leuchtet.

Bräterzone ausschalten

▶ Auf Slider antippen

• Der äussere Heizkreis D wird ausgeschaltet und die innere Kochzone C bleibt weiter in Betrieb.
• Das Symbol neben der dazugehörigen Leistungsstufe erlischt.

4.7 Ankochautomatik

Überwachen Sie während der Dauer der Ankochautomatik das Gargut. Gefahr von Überkochen, Anbrennen und Entzünden!

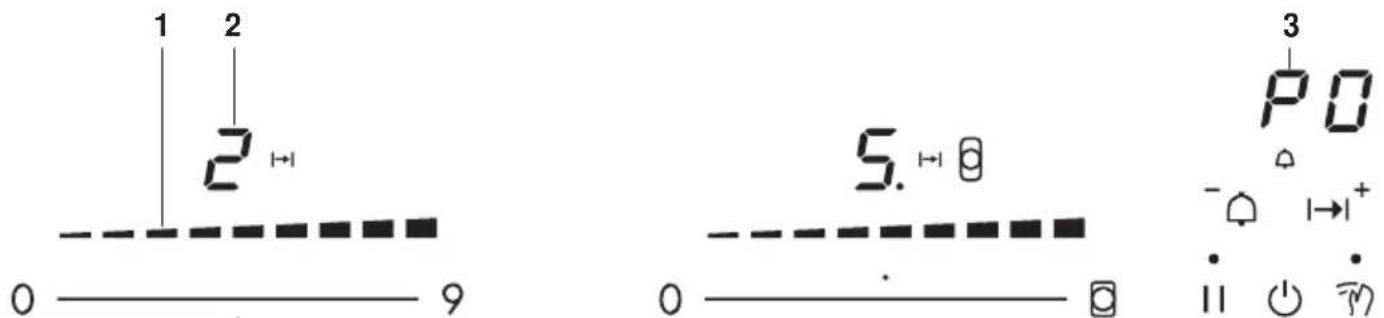

Alle Kochzonen sind mit einer zuschaltbaren Ankochautomatik ausgestattet. Mit dieser Funktion heizt eine Kochzone für eine bestimmte Dauer (siehe Tabelle) mit Leistungsstufe «9». Nach dieser Dauer wird automatisch auf die eingestellte Leistungsstufe zurückgeschaltet.

Die Ankochautomatik muss bei jedem Einschalten einer Kochzone wieder neu aktiviert werden.

Bei Auslieferung des Gerätes ab Werk ist die Ankochautomatik ausgeschaltet. Bei Bedarf muss die Benutzereinstellung P3 von 0 auf geändert werden, siehe Kapitel «Benutzereinstellungen».

Leistungsstufe 1 2 3 4 5 6 7 8

Ankochdauer in min:s

1:00 3:00 4:45 6:30 8:30 2:30 3:30 4:30

Wird während der Ankochautomatik eine höhere Leistungsstufe gewählt, ist automatisch die neue Dauer gültig.

Ankochautomatik einschalten

▶ Auf Slider die gewünschte Leistungsstufe 3 Sekunden gedrückt halten.

• Solange die Ankochautomatik aktiv ist, leuchten in der Anzeige abwechselnd und die Leistungsstufe.
• Nach Ablauf der Ankochdauer wird die Heizleistung wieder auf die gewählte Leistungsstufe reduziert.

Ankochautomatik vorzeitig ausschalten

▶ Mit Slider eine tiefere Leistungsstufe einstellen.

4.8 Einschaltdauer

Überwachen Sie während der Einschaltdauer das Gargut. Gefahr von Überkochen, Anbrennen und Entzünden!

Die Einschaltdauer ermöglicht, dass die Kochzone nach einer eingestellten Dauer (1 Min. – 1 Std. 59 Min.) automatisch ausgeschaltet wird.

Einschaltdauer einstellen

▶ Gewünschte Kochzone einstellen.
▶ Taste 1-antippen.

- In der Anzeige blinkt0.0

▶ Slider der gewünschten Kochzone antippen.

- Das Symbol leuchtet.

▶ Mit Taste 1-Einschaltdauer erhöhen oder mit Taste Einschaltdauer verringern.

• Der Leuchtpunkt der Kochzonenzuordnung leuchtet.
• Beim ersten Antippen der Taste→leuchtet in der Anzeige .
• Beim ersten Antippen der Taste - Leuchtet in der Anzeige . 30

Die Einschaltdauer kann schnell verändert werden, indem lange auf die Taste oder 1-gedrückt wird.

Einschaltdauer verändern

▶ Taste 1-antippen.

- In der Anzeige blinkt0.0

▶ Slider der gewünschten Kochzone antippen.

– Die verbleibende Einschaltdauer der angewählten Kochzone wird angezeigt.

– Der Leuchtpunkt der Kochzonenzuordnung leuchtet.

- Mit Taste – oder die Einschaltdauer verändern.

Einschaltdauer vorzeitig ausschalten

▶ Taste 1-antippen.

▶ Slider der gewünschten Kochzone antippen.

▶ Tasten und gleichzeitig antippen.

- In der Anzeige blinkt0.0

– Die Kochzone bleibt weiter in Betrieb.

Einschaltdauer abgelaufen

Nach Ablauf der Einschaltdauer

– schaltet die zugeordnete Kochzone aus.

- ertönt ein Signalton.

- blinken und die Leistungsstufe.

▶ Signalton und Anzeige durch Antippen der Taste und ausschalten.

Mehrere Einschaltdauern

Sind bei mehreren Kochzonen Einschaltdauern eingestellt,

– leuchtet die kürzeste Einschaltdauer in der Anzeige.

– leuchtet der entsprechende Leuchtpunkt der Kochzonenzuordnung.

– leuchtet das Symbol → für jede Kochzone mit eingestellter Einschaltdauer.

Um eine andere Einschaltdauer anzuzeigen:

▶ Taste 1-antippen.

▶ Slider der gewünschten Kochzone antippen.

– Die Einschaltdauer wird angezeigt und kann verändert werden.

4.9 Timer

Der Timer funktioniert wie eine Eieruhr (1 Min. – 9 Std. 59 Min.).

Er kann immer und unabhängig von allen anderen Funktionen genutzt werden.

Timer einstellen

▶ Gerät einschalten.

▶ Taste antippen.

- Das Symbol leuchtet.

- In der Anzeige blinkt0.0

▶ Mit Taste i die Timerdauer erhöhen oder mit Taste die Timerdauer verringern.

- Beim ersten Antippen der Taste leuchtet in der Anzeige .

- Beim ersten Antippen der Taste ^- leuchtet in der Anzeige .30

Die Timerdauer kann schnell verändert werden, indem lange auf die Taste oder 1-gedrückt wird.

Timer verändern

Falls keine Kochzone in Betrieb ist, zuerst Gerät einschalten.

▶ Taste antippen.
– Die verbleibende Timerdauer blinkt.
▶ Mit Taste – oder die Timerdauer verändern.

Timer vorzeitig ausschalten

Falls keine Kochzone in Betrieb ist, zuerst Gerät einschalten.

▶ Taste antippen.
▶ Taste und gleichzeitig antippen.

- In der Anzeige blinkt0.0

4.10 Kindersicherung

Die Kindersicherung soll ein unbeabsichtigtes Einschalten verhindern.

Kindersicherung einschalten

▶ Gerät einschalten.

Keine Kochzone darf in Betrieb sein.

▶ Tasten und gleichzeitig antippen.

– Ein Signalton ertönt.

▶ Taste l'erneut antippen.

– Ein Signalton ertönt.
– Die Kindersicherung ist jetzt eingeschaltet.
- In allen Anzeigen der Leistungsstufe leuchtet 10 Sekunden lang ^- .

Bedienung bei aktiver Kindersicherung

▶ Gerät einschalten.
▶ Tasten und gleichzeitig antippen.

– Ein Signalton ertönt.
- Die Kindersicherung ist überwunden. Die weitere Bedienung kann wie gewohnt erfolgen.

1 Minute nach Ausschalten des Kochfeldes wird die Kindersicherung automatisch wieder aktiviert.

Kindersicherung ausschalten

▶ Gerät einschalten.

Keine Kochzone darf in Betrieb sein.

▶ Tasten und gleichzeitig antippen.

– Ein Signalton ertönt.

▶ Taste erneut antippen.

– Ein doppelter Signalton ertönt.
– Die Kindersicherung ist jetzt ausgeschaltet.
- In allen Anzeigen der Leistungsstufe blinkt 10 Sekunden lang.

4.11 Wiederherstellfunktion

Falls das Gerät versehentlich mit der Taste ausgeschaltet wurde, können innerhalb von 6 Sekunden die Einstellungen wiederhergestellt werden.

▶ Gerät einschalten.
- Der Leuchtpunkt bei Tastell blinkt.
▶ Taste Antippen.

4.12 Kochpause

Mit dieser Funktion können alle eingeschalteten Kochzonen bis zu 10 Minuten temporär auf Leistungsstufe /geschaltet werden.

Mit dieser Funktion können alle eingeschalteten Kochzonen bis zu 10 Minuten temporär auf Leistungsstufe /geschaltet werden.

Der Betrieb kann nach einer Kochpause mit den vorherigen Einstellungen fortgesetzt werden.

▶ Taste | antippen.

• Der Leuchtpunkt der Tastell leuchtet.
  – Die Leistungsstufe der eingeschalteten Kochzone ändert aufl.
  – Die Einschaltdauer wird angehalten.
• Der Timer läuft weiter.
• Alle Tasten ausser, und sind inaktiv.

Wird die Kochpause nicht innerhalb von 10 Minuten beendet, schaltet das Gerät ganz aus.

▶ Zum Weiterkochen Taste l'erneut antippen.

– Die Kochzonen werden mit den vorherigen Einstellungen weiterbetrieben.

4.13 Wischschutz

Diese Funktion verhindert ein unbeabsichtigtes Ändern der Leistungsstufe, wenn z. B. mit einem Tuch über das Bedienfeld gewischt wird.

▶ Taste antippen.

- Der Leuchtpunkt der Taste Leuchtet.

▶ Durch erneutes Antippen der Taste oder automatisch nach 30 Sekunden schaltet der Wischschutz aus.

Durch Antippen der Taste 🚗 kann das Gerät jederzeit ausgeschaltet werden.

5 Benutzereinstellungen

Folgende Benutzereinstellungen können individuell eingestellt und gespeichert werden:

Benutzereinstellung Einstellwert Werkein-
stellung

P0	Lautstärke Signalton	0 leise 2
		1 mittel
		2 laut
P1	Signalton bei Ende Einschaltdauer/Timer	0 kein Signalton 2
		1 nach 10 Sek. automatisch aus
		2 nach 1 Min. automatisch aus
P3	Ankochautomatik 0	Automatik aus 1
		1 Automatik ein
P4	Vorgabedauer Einschaltdauer/Timer	0 Vorgabedauer 0 Min. 3
		1-9 stufenweise einstellbar von 10-90 Min.

Benutzereinstellung Einstellwert Werkein-
stellung

P5	Signalton bei Tastenbetätigung	0 Signalton aus 1
		1 Signalton ein
P6	Wiederherstellen der Werkeinstellungen	0 Werkeinstellungen wiederherstellen: Taste II 2 Sek. gedrückt halten.	0

5.1 Benutzereinstellungen ändern

▶ Bei ausgeschaltetem Kochfeld Tasten und gleichzeitig 3 Sekunden gedrückt halten.
- Es ertönt ein Signalton.
▶ Die beiden Slider links von der Anzeige 3 gleichzeitig gedrückt halten, bis ein Signalton ertönt.
- In der Anzeige 3 steht die Benutzereinstellung z. B.P.O
- In der Anzeige 2 steht der aktuelle Einstellwert der Benutzereinstellung.

• Mit Taste wird die nächsthöhere und mit Taste die nächstriefere Benutzereinstellung ausgewählt.
  ▶ Auf Slider 1 durch Antippen oder Gleiten einen höheren oder tieferen Einstellwert auswählen.
  ▶Eingaben speichern: Taste 12 Sekunden lang gedrückt halten.

– Ein Signalton ertönt.
- Der Modus «Benutzereinstellungen» wird beendet.

5.2 Benutzereinstellungen vorzeitig ausschalten

▶ Taste ☑ drücken.
- Veränderte Einstellwerte werden nicht gespeichert.
- Der Modus «Benutzereinstellungen» wird beendet.

6 Pflege und Wartung

Das Gerät vorzugsweise erst im kalten Zustand reinigen. Verbrennungsgefahr!

Das Kochfeld nach jedem Gebrauch reinigen, so wird das Einbrennen von Speiseresten vermieden. Eingetrockneter und eingebrannter Schmutz benötigt einen höheren Aufwand zum Reinigen.

Durch unsachgemässe Behandlung bei der Reinigung können Dekor oder Oberfläche beschädigt werden.

Keinesfalls die Glaskeramik-Oberfläche mit scheuernden Reinigungsmitteln, kratzenden Allzweck-Scheuerschwämmen, Metallwatte usw. reinigen. Die Oberfläche kann dadurch beschädigt werden.

• Zum Reinigen von alltäglichen Verschmutzungen nur weiches Tuch oder Schwamm mit Wasser und herkömmliches Handspülmittel verwenden.
  Starke Schmutzkrusten z. B. von übergekochter Milch im warmen Zustand mit einem Glaskeramik-Reinigungsschaber entfernen. Die Herstellerhinweise des Reinigungsschabers beachten.
  Übergekochte stark zuckerhaltige Speisen wie Marmelade im heissen Zustand mit einem Glaskeramik-Reinigungsschaber entfernen. Ansonsten kann die Glaskeramik-Oberfläche beschädigt werden.
  ▶ Geschmolzener Kunststoff noch im warmen Zustand mit einem Glaskeramik-Reinigungsschaber entfernen. Ansonsten kann die Glaskeramik-Oberfläche beschädigt werden.
  Kalkflecken im abgekühlten Zustand mit geringen Mengen milden Essigreiniger oder Zitronensaft entfernen. Anschliessend mit einem feuchten Tuch nachreinigen.
• Zum Reinigen von hartnäckigen Verschmutzungen kann ein geeignetes Reinigungsmittel (siehe Seite 18) verwendet werden.

Reinigung

Beachten Sie folgende Reinigungshinweise für ein gutes Ergebnis.

▶ Für eine gründliche Reinigung entfernen Sie zuerst die groben Verschmutzungen und Speisereste mit einem Reinigungsschaber oder einem speziellen Reinigungsschwamm für Glaskeramik-Kochflächen.

▶ Geben Sie einige Tropfen eines geeigneten Reinigungsmittel (siehe Seite 18) auf die erkaltete Kochfläche und verreiben Sie diese mit einem Küchenpapier oder einem sauberen Tuch.

7 Störungen selbst beheben

Anschliessend die Kochfläche mit einem nassen Tuch abreiben und mit einem sauberen Tuch oder mit der weichen Seite eines geeigneten Reinigungsschwamms trocken nachwischen.

6.1 Reinigungsmittel

Glaskeramik mit OptiGlass

Die Beschichtung kann durch die Verwendung von ungeeignetem Reinigungsmittel angegriffen und beschädigt werden.

▶ Verwenden Sie ausschliesslich die von uns empfohlenen Reinigungsmittel und Methoden für Glaskeramik mit OptiGlass (siehe Seite 10).

Glaskeramik mit Standard Glas

▶ Verwenden Sie ausschliesslich die von uns empfohlenen Reinigungsmittel und Methoden für Glaskeramik.

7 Störungen selbst beheben

Folgende Störungen können Sie unter Umständen selbst beheben. Ist dies nicht möglich, notieren Sie sich die komplette Störungsmeldung (Meldung und E-Nummer) und rufen Sie den Service an oder melden Sie es Online.

7.1 Störungsmeldungen

Anzeige Mögliche Ursache Behebung

- leuchtet

- Die Kindersicherung ist aktiviert.

▶ Bedienung mit Kindersicherung beachten (siehe Seite 14).

- Kindersicherung ausschalten.

Anzeige Mögliche Ursache Behebung
Dauersignal ertönt, blinkt und das Gerät schaltet ab	Eine Taste oder ein Slider wurde länger als 10 Sekunden berührt.Gegenstand (Pfanne, Schüssel usw.) wurde auf dem Bedienfeld abgestellt.Übergelaufenes Kochgut auf dem Bedienfeld.	Gegenstand oder überge-laufenes Kochgut entfernen.Gerät wie gewohnt wieder in Betrieb nehmen.
H blinkt	Der Übertemperaturschutz ei-ner Kochzone wurde ausgelöst.	Kochzone abkühlen las-sen.Kochvorgang auf einer an-deren Kochzone fortset-zen.Kochgeschirr kontrollieren.
UO blinkt	Unterbruch in der Stromver-sorgung.	Anzeige durch Antippen einer beliebigen Taste quittieren.Gerät wie gewohnt wieder in Betrieb nehmen.
E oder Euchtet und eine Zahl	Interner Fehler aufgetreten.	Fehlernummer notieren.SN-Nummer des Gerätes notieren, siehe Typen-schild.Service anrufen.
E und B leuchtet	Ein Gegenstand unterhalb des Kochfelds behindert die Luftansaugung, z. B. Papier.	Gegenstände in der Schublade unterhalb des Kochfeldes entfernen.Fehler durch Antippen ei-ner beliebigen Taste quittieren.Gerät nach 10 Minuten wie gewohnt wieder in Betrieb nehmen.
	Lüftung defekt.	Fehlernummer notieren.SN-Nummer des Geräts notieren, siehe Typen-schild.Service anrufen.
H und O blinkt ab-wechselnd	Die automatische Sicherheits-abschaltung wurde ausgelöst.	Kochzone bei Bedarf wie-der einschalten.

Wenn eine Kochzone längere Zeit in Betrieb ist, ohne dass Einstellungen verändert werden, schaltet das Gerät die Kochzone automatisch aus. Die Abschaltung erfolgt abhängig von der eingestellten Leistungsstufe.

Leistungsstufe L 1 2 3 4

Sicherheitsabschaltung nach h:min	2:00 8:30 6:30 5:30 4:30
	5 6 7 8 9
	3:30 3:00 2:30 2:00 1:30

7.2 Weitere mögliche Probleme

Problem Mögliche Ursache Behebung

Gerät funktioniert nicht und alle Anzeigen sind dunkel.	Die Sicherung oder der Sicherungsautomat der Wohnungs- resp. der Hausinstallation ist defekt.	Sicherung ersetzen.Sicherungsautomaten wieder einschalten.
	Die Sicherung oder der Sicherungsautomat löst mehrfach aus.	SN des Gerätes notieren.Service kontaktieren.
	Kochgeschirr ist für die gewählte Kochzone zu klein.	Kochgeschirr der Kochzone anpassen.

8 Technische Daten

8.1 Produktinformationen

Gemäss EU-Verordnung Nr.: 66/2014

Marke V-ZUG
Art des Gerätes Einbaukochmulde
Moidellnummer 31153
Typenbezeichnung CT6T-31153
Anzahl Kochzonen 4
Heiztechnologie		Strahlungs-Kochzone
Abmessung der Kochzone	cm	18	17×29	14/21	14
Energieverbrauch pro Kochzone	Wh/kg	195,1	202,5	186,3	184,2
Energieverbrauch des gesamten Kochfeldes EC	Wh/kg	192,0
Angewendete Mess-/Berechnungsmethode		EN 60350-2

Gemäss EU-Verordnung Nr.: 66/2014

Marke V-ZUG
Art des Gerätes Einbaukochmulde
Moidellnummer 31154
Typenbezeichnung CT6T-31154
Anzahl Kochzonen 4
Heiztechnologie Strahlungs-Kochzone
Abmessung der Kochzone cm 17×29 ø14/2	1 ø18 ø1	4
Energieverbrauch pro Kochzone Wh/kg 180,5 199,8	193,4 189,3
Energieverbrauch des gesamten Kochfeldes EC	Wh/kg 190,7
Angewendete Mess-/Berechnungsmethode		EN 60350-2

9 Entsorgung

9.1 Verpackung

Kinder dürfen auf keinen Fall mit Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Verpackungsmaterial sicher lagern oder auf umweltfreundliche Weise entsorgen.

9.2 Sicherheit

Machen Sie das Gerät unbenutzbar, damit Unfälle durch unsachgemässe Verwendung (z. B. durch spielende Kinder) vermieden werden:

Trennen Sie das Gerät vom Stromnetz. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen. Schneiden Sie anschliessend das Netzkabel am Gerät ab.

9.3 Entsorgung

Das Symbol «durchgestrichene Mülltonne» erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Solche Geräte können gefährliche und umweltgefährdende Stoffe enthalten.

- Diese Geräte sind an einer ausgewiesenen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zu entsorgen und dürfen nicht im unsortierten Hausmüll entsorgt werden. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei.

- Für weitere Information wenden Sie sich bitte an die örtlichen Behörden.

10 Stichwortverzeichnis

A

Anfragen 23

Ankochautomatik 12

Einschalten.... 12

Vorzeitig ausschalten.... 12

Anschlussschild 23

B

Bedien- und Anzeigeelemente 9

Tasten 9

Bedien- und Anzeigelemente Anzeigen.... 9

Benutzereinstellungen.... 15

Ändern 16

Vorzeitig ausschalten.... 16

Bräterzone ein- und ausschalten Bräterzone ausschalten.... 11

Bräterzone zuschalten 11

E

Einschaltdauer.... 12

Abgelaufen.... 13

Einstellen 12

Mehrere Einschaltdauern 13

Verändern.... 13

Vorzeitig ausschalten.... 13

Entsorgung.... 21

Erste Inbetriebnahme.... 8

G

Gerät Ausschalten 24

Ein- und ausschalten.... 10

Einschalten.... 24

Entsorgen.... 21

Gerätespezifische Sicherheitshinweise 5

Geräteübersicht 8

Gültigkeitsbereich 2

K

Kindersicherung 14

Ausschalten 14

Bedienung bei aktiver Kindersicherung .. 14

Einschalten.... 14

Kochgeschirr.... 9

Energiesparendes Kochen 9

Geeignetes Kochgeschirr 9

Kochpause 15

Kochzone 10,24

Kurzanleitung.... 24

M

Modellbezeichnung 2

O

OptiGlass.... 10

Beleuchtung.... 10

P

Pflege und Wartung.... 16

Probleme 18

Produkinformationen.... 20

R

Reinigungsmittel Glaskeramik.... 18 OptiGlass .... 18

Restwärmeanzeige 10

S

Serialnummer (SN).... 23

Sicherheitsabschaltung 20

Sicherheitshinweise Allgemeine 4

Störungen.... 18

Symbole.... 4

T

Technische Daten.... 20

Timer 13

Einstellen.... 13

Verändern 14

Vorzeitig beenden.... 14

Type.... 2

W

Wiederherstellfunktion.... 14

Wischschutz.... 15

Z

Zweikreiszone ein- und ausschalten Äusseren Heizkreis ausschalten.... 11 Äusseren Heizkreis zuschalten.... 11

Im Kapitel «Störungen beheben» erhalten Sie wertvolle Hinweise bei kleineren Betriebsstörungen. So ersparen Sie sich die Anforderung eines Servicetechnikers und die daraus möglicherweise entstehenden Kosten.

Die V-ZUG-Garantieinformationen finden Sie unter www.vzug.com →Service →Garantieinformationen. Bitte lesen Sie diese aufmerksam durch.

Registrieren Sie Ihr V-ZUG-Gerät bitte umgehend:

• online via www.vzug.com →Service →Garantieerfassung oder
• mittels der beigelegten Registrierkarte.

Sie profitieren so bei einem möglichen Störungsfall bereits während der Garantiezeit des Gerätes von bester Unterstützung. Für die Registrierung benötigen Sie die Serialnummer (SN) und die Gerätebezeichnung. Sie finden diese Angaben auf dem Typenschild Ihres Gerätes.

Meine Geräteinformationen:

SN: ____ Gerät: ____

Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt aufnehmen. Vielen Dank.

Das Typenschild und das Anschlussschild befinden sich auf der Unterseite des Kochfeldes.

1 Typenschild mit Serialnummer (SN)
2 Anschlussschild

Ein zweites Typenschild ist beigelegt und sollte im Einbaumöbel unter dem Kochfeld aufgeklebt werden.

Ihr Reparaturauftrag

Über die kostenlose Servicenummer 0800 850 850 gelangen Sie direkt an Ihr nächstes V-ZUG-Service-Center. Bei Ihrer telefonischen Auftragserteilung vereinbaren wir mit Ihnen einen auf Wunsch umgehenden Besuchstermin vor Ort.

Allgemeine Anfragen, Zubehör, Servicevertrag

Gerne hilft Ihnen V-ZUG bei allgemeinen administrativen und technischen Anfragen, nimmt Ihre Bestellungen für Zubehör und Ersatzteile entgegen oder informiert Sie über die fortschrittlichen Serviceverträge. Sie erreichen uns dazu unter Tel. [phone] oder via www.vzug.com.

Kurzanleitung

Bitte lesen Sie zuerst die Sicherheitshinweise in der Bedienungsanleitung!

Gerät einschalten

▶ Taste ⬤ Sekunde gedrückt halten.

Kochzone einstellen

- Slider der gewünschten Kochzone antippen oder darauf gleiten, um die Leistungsstufe einzustellen.

Kochzone ausschalten

▶ Auf Slider Antippen.

Gerät ausschalten

▶ Taste Antippen.
