BEDIENUNGSANLEITUNG WE-MV180A PANASONIC

VORWORT 19
MERKMALE 19
VORSICHTSMASSREGELN 19
WICHTIGE HINWEISE 20
HAUPTBEDIENUNGSELEMENTE UND IHRE FUNKTIONEN 21
ANSCHLÜSSE 25
BEDIENUNGSVORGÄNGE 26
WARTUNG UND LAGERUNG 31
TECHNISCHE DATEN 33
ZUBEHÖR 33

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNUNG:

WEDER DECKEL NOCH RÜCKPLATTE ABNEHMEN, UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU VERMEIDEN. DAS GERÄT ENTHÄLT KEINE BAUTEILE, DIE VOM KUNDEN GEWARTET WERDEN KÖNNEN.

Das Blitzzeichen mit Pfeil im gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von nichtisolierter "gefährlicher Spannung" innerhalb des Gehäuses hinweisen, die so groß sein kann, daß sie Gefahr eines elektrischen Schlags darstellt.

Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Unterlagen hinweisen, die dem Gerät beiliegen.

Wir erklären in alleiniger Verantwortung, daß das Produkt, auf das sich diese Erklärung bezieht, mit der folgenden Normen oder normativen Dokumenten übereinstimmt. Gemäß den Bestimmungen der Richtlinite 73/23/EEC und 89/336/EEC.

Die Fabriknummer dieses Gerätes ist auf dessen Rückseite angegeben.

Sie sollten die Fabriknummer dieses Gerätes in den dafür vorgesehenen Raum eintragen und diese Anleitung als Kaufsunterlage aufbewahren, um im Falle eines Diebstahls die Identifizierung zu erleichtern.

Modellnummer

Fabriknummer

WARNUNG: UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERHÜTEN, DIESES GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSSETZEN.

VORWORT

Mit dem Bildbetrachtungsgerät WE-MV180A können Bilder von Dokumenten oder Objekten zur Betrachtung auf den Bildschirm eines Videomonitors projiziert werden.

Durch Drehen der Kamera wird ein Fotografieren und Projizieren oder Aufnahmen von beleuchteten Objekten gestattet, die auf dem Objektisch des WE-MV180A, an einer Wand in der Nähe der Einheit und vor einem Lautsprecher angeordnet sind.

Bilder auf Dias oder fotografischem Film werden zum Projizieren von hinten beleuchtet.

Der WE-MV180A ist mit externen Audio-/Videoeingängen ausgestattet, die den Anschluß verschiedener Videoquellen ermöglichen.

MERKMALE

- Hohe Auflösung und hohe Bildqualität dank digitaler Verarbeitung mittels integrierter Schaltungen und CCD-Bildsensor mit 752 horizontalen Bildelementen.

Horizontale Auflösung: 450 Zeilen

Vertikale Auflösung: 400 Zeilen

• Motorisch angetriebenes Zoomobjektiv mit 12-facher Vergrößerung.
• Mit Anschlüssen für FBAS- und S-Videosignal.

VORSICHTSMASSREGELN

- Nicht versuchen, das Gerät zu zerlegen. Zur Vermeidung eines elektrischen Schlages keine Schrauben oder Abdeckungen entfernen.

Im Inneren befinden sich keine Teile, die vom Benutzer gewartet werden können. Für die Wartung wenden Sie sich bitte an qualifiziertes Wartungspersonal.

• Das Gerät vorsichtig handhaben.

Es kann durch harte Stöße oder Erschütterungen beschädigt werden.

- Das Gerät vor Wasser und Feuchtigkeit schützen. Nicht in feuchter Umgebung zu betreiben versuchen.

Sofort für Abhilfe sorgen, falls das Gerät naß wird. Die Stromzufuhr abschalten und erforderliche Wartungsarbeiten qualifiziertem Kundendienstpersonal überlassen. Feuchtigkeit kann das Gerät beschädigen und die Gefahr eines elektrischen Schlags herbeiführen.

- Zum Reinigen des Gehäuses keine starken oder scheuernden Reinigungsmittel verwenden.

Schmutz mit einem trockenen Tuch abwischen. Bei stärkerer Verschmutzung vorsichtig mit einem milden Reinigungsmittel abwischen.

- Das Gerät nur innerhalb seiner zulässigen Temperatur-, Feuchtigkeits- und Leistungsgrenzen betreiben.

Nicht unter ungünstigen Umgebungsbedingungen wie z.B. hohen Temperaturen und hoher Luftfeuchtigkeit betreiben.

Die Umgebungstemperatur sollte innerhalb 5 - 35°C und die Luftfeuchtigkeit unter 80% liegen. Das Gerät nur mit 220 - 240 V/50 Hz Wechselstrom betreiben.

WICHTIGE HINWEISE

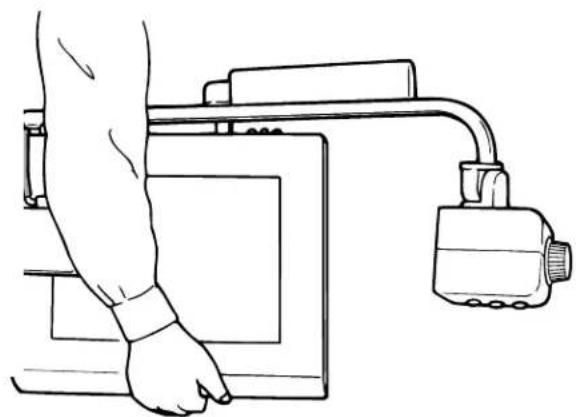

Das Gerät nur wie unten gezeigt durch Anfassen am Objekttisch tragen.

Nicht wie unten gezeigt am Kameraarm, an der Armleuchte oder am LCD-Monitor anfassen.

■ Ansicht der rechten Seite

■ Ansicht der linken Seite

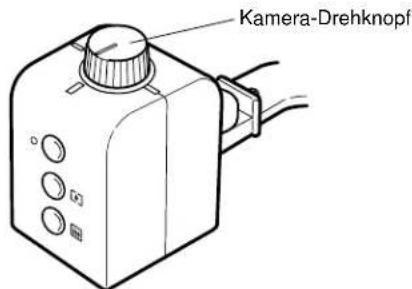

① Kamera-Drehknopf

Mit diesem Knopf kann die Kamera innerhalb des Kameragehäuses gedreht werden.

② Kameraeinheit

In die gewünschte Position drehen, um ein Objekt zu fotografieren.

③ Fokusverriegelungstaste (FOCUS LOCK)

Diese Taste dient für die Verriegelung des Fokus des an der Kamera angebrachten Objektivs. Die LED-Kontrolleuchte leuchtet auf, um damit anzuzeigen, daß der Verriegelungsmodus gewählt ist. Während diese LED-Kontrolleuchte leuchtet, ist die automatische Fokusfunktion außer Betrieb gesetzt. Um diesen Modus freizugeben, diese Taste erneut drücken.

④ Zoomtasten (ZOOM, IN/OUT)

Diese Tasten dienen für das Ein- und Auszoomen des Objektes.

⑤ Objektiv

Das Nahaufnahmeobjektiv und der Objektivdeckel sind am Objektiv angebracht. Vor Gebrauch des Geräts den Objektivdeckel abnehmen. Wenn die Entfernung zwischen dem Objektiv und dem aufzunehmenden Objekt mehr als 2 Meter beträgt, das Nahaufnahmeobjektiv durch Drehen gegen den Uhrzeigersinn abnehmen.

⑥ Armleuchte

Diese Leuchte wird verwendet, um das Objekt im Dunkeln zu beleuchten.

⑦ Objekttisch (mit Hintergrundbeleuchtung)

Das Objekt hier auflegen.

Mit Einschalten der Hintergrundbeleuchtung wird der Objekttisch beleuchtet. Dias oder Filme hier anordnen, um sie auf einen Video-Monitor zu projizieren.

⑧ LCD-Monitor

Das Bild des auf dem Objektisch liegenden Dokuments wird auf den Flüssigkristall-Bildschirm dieses Monitors projiziert.

• Helligkeitsregler (BRIGHT, BRT/DARK)

Mit dieser Skalenscheibe wird die Helligkeit des Monitorbildes eingestellt.

Drehen nach links ergibt ein helleres, nach rechts ein dunkleres Bild.

⑨ Kameraarm

⑩ Beleuchtungswahlschalter (ARM LIGHT ON, OFF, BACKLIGHT ON)

Mit diesem Schalter wird die Armleuchte oder die Hintergrundbeleuchtung ein- und ausgeschaltet.

⑪ Taste für Weißabgleich (WHITE BALANCE)

Beim Aufnehmen eines Dias oder Films bei eingeschalteter Armleuchte oder Hintergrundbeleuchtung wird mit dieser Taste der Weißabgleich eingestellt.

Dieses Taste drücken. Der Weißabgleichvorgang dauert ca. 2 Sekunden.

Hinweis:

Diese Taste betätigen, um auf einem Negativfilm einen Positivfilm aufzunehmen.

⑫ Bildspeichertaste (FRAME MEMORY)

Mit dieser Taste können die Bilddaten des auf dem Objektisch aufliegenden Bildes gespeichert werden (Bildspeicherung). Bei aufliegendem Dokument diese Taste drücken. Der bildliche Inhalt des Dokuments wird gespeichert und auf den Monitorbildschirm projiziert. Dann das nächste Dokument auflegen und wieder die Taste drücken. Das Bild des gegenwärtig auf dem Objektisch liegenden Dokuments wird auf den Bildschirm projiziert.

Hinweise:

• Zu Einzelheiten siehe Seite 29.
• Die Bildspeicherung funktioniert nur, während sich der Schalter INPUT SELECT in Stellung VIDEO IMAGER befindet.

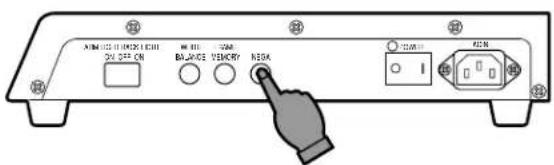

⑬ Negativtaste (NEGA)

Mit dieser Taste kann ein positives Bild eines Negativfilms projiziert werden. Das Negativ auf den Objektisch legen und mit den Zoomtasten auf ein passendes Format vergrößern.

⑭ Netzschalter (POWER)

Wenn die Stromversorgung einge-schaltet wird, leuchtet die Betriebsanzeite auf.

⑮ Netzanschlußbuchse (AC IN)

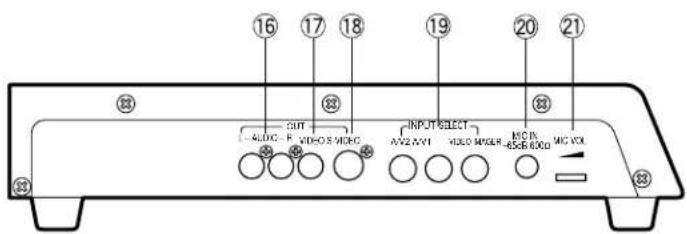

⑯ Audioausgangsbuchsen (AUDIO OUT, L/R)

An den Buchsen AUDIO OUT L/R stehen das über den Schalter INPUT SELECT gewählte Audiosignal und der Mikrofonton zur Verfügung.

Hinweise:

• Dieses Gerät besitzt keinen eingebauten Leistungsverstärker. Lautsprecher dürfen nicht direkt an diese Buchsen angeschlossen werden.
• Der über die Buchse MIC IN eingehende Ton ist unabhängig von der Einstellung des Schalters INPUT SELECT immer hörbar.

⑰ FBAS-Signalausgangsbuchse (VIDEO OUT)

An diesem Ausgang steht das 1,0 Vss/75 Ω FBAS-Signal für den Videomonitor zur Verfügung.

⑱ S-Videoausgangsbuchse (S-VIDEO OUT)

An diesem Ausgang steht das S-Videosignal für den Videomonitor zur Verfügung.

⑲ Eingangswahlschalter (INPUT SELECT: VIDEO IMAGER, A/V1, A/V2)

Mit diesem Schalter wird eine der drei möglichen Audio-/Videoeingangsquellen angewählt.

Wird die Taste VIDEO IMAGER gedrückt, so wird das Kamerasignal des WE-MV180A an den Videoausgängen zur Verfügung gestellt.

Wenn A/V1 und A/V2 gewählt sind, liegt das externe Audio-/Videosignal an den Ausgängen AUDIO OUT (L/R), S-VIDEO OUT und VIDEO OUT an.

⑳ Mikrofoneingangsbuchse (MIC IN -65 dB 600Ω)

Hier wird das Mikrofon angeschlossen.

Hinweis:

Nur das spezifizierte Mikrofon.

② Mikrofonlautstärke (MIC VOL)

Zum Regeln der Mikrofonlautstärke.

■ Rückansicht

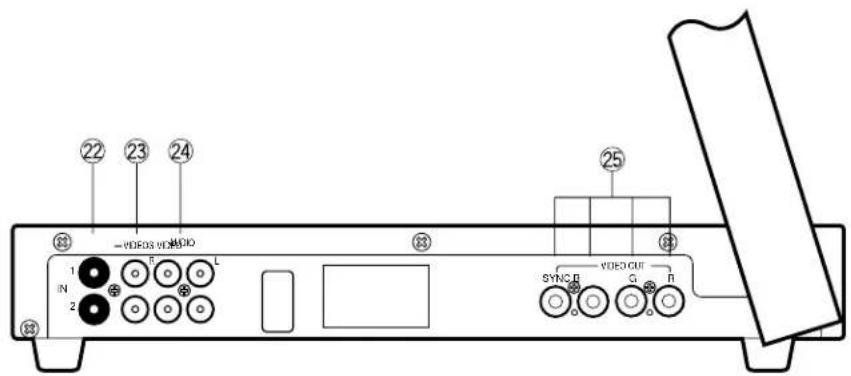

22 S-Videoeingangsbuchsen (S-VIDEO IN 1, 2) Über diese Buchsen wird dem Gerät das S-Videosignal einer externen Videoquelle zugeführt.
23 FBAS-Signaleingangsbuchsen (VIDEO IN 1, 2) Über diese Buchsen wird dem Gerät das FBAS-Signal einer externen Videoquelle zugeführt. Hinweis:

Befinden sich an beiden Buchsen Anschlüsse, ist nur der S-Videoeingang angewählt.

24 Audioeingangsbuchse (AUDIO IN R/L 1, 2) Über diese Buchsen wird dem Gerät das Audiosignal einer externen Audioquelle zugeführt.

25 Videoausgangsbuchsen (SYNC/R/G/B)

Diese Buchsen sind für den Anschluß eines Videomonitors oder Projektors mit RGB-Eingangsbuchse vorgesehen.

Achtung:

• Für den Anschluß ein BNC-Kabel (nicht mitgeliefert) von höchstens 3m Länge verwenden, um Signalverlust zu vermeiden. Ist ein längeres Kabel unvermeidlich, empfiehlt es sich, einen Kabelkompensator zu verwenden.
  • Die Buchse SYNC an einen Videomonitor mit RGB-Buchse anschließen.

■ Aufkleber (beiliegend)

Um die Bedienung der Tasten WHITE BALANCE, NEGA und FRAME MEMORY aus der Draufsicht zu erleichtern, den beiliegenden Aufkleber wie unten gezeigt auf den Rand des Objekttischs kleben.

ANSCHLÜSSE

Ein Beispiel für einen grundlenden Systemanshluß ist nachfolgend dargestellt.

BEDIENUNGSVORGÄNGE

■ Aufstellen des Geräts

- Aufnehmen eines auf dem Objektisch liegenden Dokuments

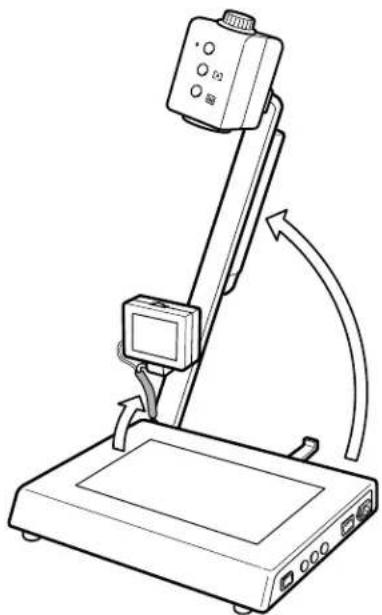

1. Den Kameraarm und dem LCD-Monitor anheben, bis er einrastet.

1. Die Kamera auf den Objekttisch richten.

1. Die Armleuchte herunterklappen, so daß sie auf den Objektisch gerichtet ist und parallel zu diesem verläuft.

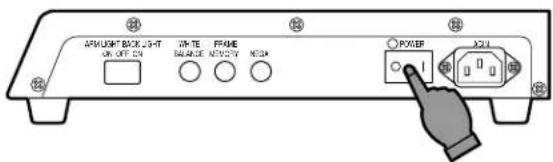

1. Die an der rechten Seite des Geräts befindliche Taste ON des Netzschalters drücken. Die Betriebsanzeige leuchtet auf und das von der Kamera aufgenommene Bild erscheint auf dem LCD-Monitor.

Hinweis:

Ab Einschaltung dauert es ca. 9 Sekunden, bis das Bild auf dem Videomonitor erscheint.

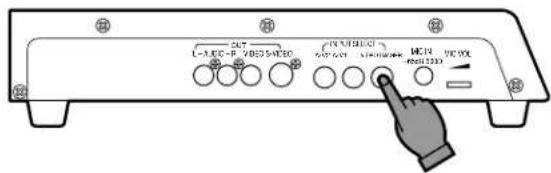

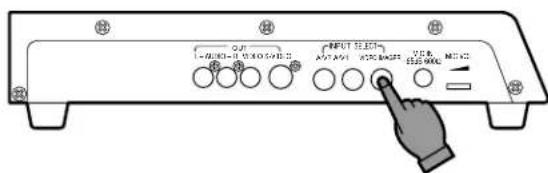

1. Die VIDEO IMAGER-Taste des an der linken Seite der Einheit angeordneten Eingangswahlschalters drücken.

1. Den an der rechten Seite der Einheit angeordneten Beleuchtungswahlschalter auf ARM LIGHT stellen, indem die linke Seite des Beleuchtungswahlschalters gedrückt wird.

1. Ein weißes Blatt Papier auf den Objektisch legen. Dieses mit der Taste ZOOM an der Kamera auf ein passendes Format vergrößern. Dann die Taste WHITE BALANCE rechts seitlich am Gerät betätigen. Der Weißabgleichvorgang dauert ca. 2 Sekunden.

Hinweis:

Der Weißabgleich muß wiederholt werden, falls sich die Beleuchtungsverhältnisse verändert haben.

1. Das Dokument oder Objekt auf den Objekttisch legen.

1. Die Kamera so positionieren, daß das aufzunehmende Objekt in der Mitte des LCD-Monitors liegt.

2. Mit der Taste ZOOM an der Kamera die Größe und Position des aufzunehmenden Objekts einstellen.

Hinweis:

Mit der Ausschaltung des Geräts wird die Einstellung des Zoomverhältnisses gelöscht. Sie muß nach der Wiedereinschaltung wiederholt werden.

1. Die FOCUS LOCK-Taste drücken, um den Fokus des Objektivs der Kamera zu verriegeln, wenn erforderlich. (Die LED-Kontrolleuchte leuchtet auf.) Um den Verriegelungsmodus freizugeben, die FOCUS LOCK-Taste nochmals drücken. (Die LED-Kontrolleuchte erlischt.)

- Aufnehmen eines an der Wand hängenden beleuchteten Objekts oder des Gesicht eines Sprechers

1. Den Kameraarm und dem LCD-Monitor anheben, bis er einrastet.

2. Die Kamera auf das Objekt an der Wand oder auf die Lippen des Sprechers richten.

Die Kamera am Kamera-Drehknopf so nach rechts bzw. links drehen, daß die Markierungen auf dem Drehknopf mit denjenigen auf der Kamera übereinstimmen.

Vorsicht:

Die Kamera nicht über 90 Grad oder mit Gewalt über den Endanschlag hinaus drehen. Dadurch kann das Gelenk des Kameraarms beschädigt werden.

1. Die an der rechten Seite des Geräts befindliche Taste ON des Netzschalters drücken. Die Betriebsanzeige leuchtet auf und das von der Kamera aufgenommene Bild erscheint auf dem LCD-Monitor.

Hinweis:

Ab Einschaltung dauert es ca. 9 Sekunden, bis das Bild auf dem Videomonitor erscheint.

1. Die VIDEO IMAGER-Taste des an der linken Seite der Einheit angeordneten Eingangswahlschalters drücken.

1. Den an der rechten Seite der Einheit angeordneten Beleuchtungswahlschalter auf ARM LIGHT stellen, indem die linke Seite des Beleuchtungswahlschalters gedrückt wird.

2. Ein Blatt weißes Papier an der Wand oder vor der Kamera anbringen. Die Zoomtaste an der Kamera drücken, um das weiße Papier einzuzoomen, und danach die an der rechten Seite der Einheit angeordnete WHITE BALANCE-Taste drücken. Für eine richtige Einstellung des Bildes werden etwa zwei Sekunden benötigt.

Der Weißabgleich muß wiederholt werden, falls sich die Beleuchtungsverhältnisse verändert haben.

1. Die Kamera auf das Objekt an der Wand oder auf die Lippen des Sprechers richten.

2. Mit der Taste ZOOM an der Kamera die Größe des aufzunehmenden Objekts einstellen.

Hinweis:

Wenn die Entfernung zwischen dem Objektiv und dem aufzunehmenden Objekt mehr als 2 Meter beträgt, das Nahaufnahmeobjektiv durch Drehen gegen den Uhrzeigersinn abnehmen.

- Aufnehmen eines transparenten Dokuments oder Films

1. Den Kameraarm mit dem LCD-Monitor bis zum Anschlag anheben und danach die Kamera auf den Objektisch richten.

1. Die an der rechten Seite des Geräts befindliche Taste ON des Netzschalters drücken. Die Betriebsanzeige leuchtet auf und das von der Kamera aufgenommene Bild erscheint auf dem LCD-Monitor.

Hinweis:

Ab Einschaltung dauert es ca. 9 Sekunden, bis das Bild auf dem Videomonitor erscheint.

1. Die Taste VIDEO IMAGER des Schalters INPUT SELECT drücken.

1. Die Taste BACK LIGHT ON (rechts) des Beleuchtungs-wahlschalters einschalten.

1. Das Dia oder den Film auf den Objekttisch legen.

2. Mit der Taste ZOOM an der Kamera die Größe des aufzunehmenden Dias bzw. Films einstellen.

3. Zum Aufnehmen eines Negativs die Taste NEGA betätigen. Das Positivbild des auf dem Objektisch liegenden Negativs wird auf den LCD-Monitor projiziert.

Beim Aufnehmen von transparenten Dokumenten oder Positivfilmen enfällt dieser Schritt.

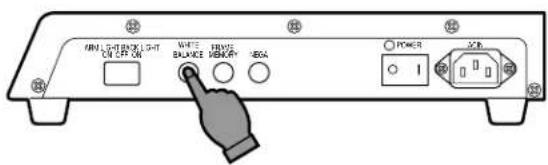

1. Die Taste WHITE BALANCE rechts seitlich am Gerät betätigen. Der Weißabgleichvorgang dauert ca. 2 Sekunden.

Hinweis:

Den Weißabgleich wiederholen, wenn anschließend an einen Negativfilm ein transparentes Dokument oder ein Positivfilm aufgenommen werden soll, oder sich die Beleuchtungsverhältnisse verändert haben.

1. Dokument A auf den Objektisch legen und die Taste FRAME MEMORY betätigen. Damit werden die Bilddaten von Dokument A gespeichert. Sowohl der LCD-Monitor als auch der Videomonitor zeigt Dokument A.

2. Nun Dokument B auf den Objektisch legen. Dokument A ist weiterhin auf dem Videomonitor zu sehen, aber der LCD-Monitor zeigt Dokument B. Unter Beobachtung des LCD-Monitors das Bild richtig positionieren, und die Größe des projizierten Bildes mit der Taste ZOOM einstellen.

3. Die Taste FRAME MEMORY betätigen. Nun erscheint das Bild von Dokument B auf dem Videomonitor.

Hinweis:

Die Bildspeicherung funktioniert nur, während sich der Schalter INPUT SELECT in Stellung VIDEO IMAGER befindet. Die gespeicherten Bilddaten werden gelöscht, wenn die Taste A/V 1 oder A/V 2 des Schalter INPUT SELECT gedrückt oder der Strom ausgeschaltet wird.

■ Verwendung des Eingangswahlschalters

Bei entsprechender Einstellung des Schalters INPUT SELECT kann anstatt des von der Kamera aufgenommenen Bildes auch Bildmaterial von einem angeschlossenen Videorekorder oder Videoplattenspieler auf dem Monitor dargestellt werden.

Das von der Kamera aufgenommene Bild wird auf dem Monitor dargestellt. Ist ein Mikrofon an den Anschluß MIC IN angeschlossen, so wird zusätzlich der über das Mikrofon eingehende Ton wiedergegeben.

• Betätigen der Taste A/V 1

Bei dieser Einstellung gibt der Monitor Bild und Ton eines an die Buchsen S-VIDEO IN 1, VIDEO IN 1 oder AUDIO IN R/L 1 an der Rückwand des Geräts angeschlossenen Videorekorders oder Videoplattenspielers wieder. Ist ein Mikrofon an den Anschluß MIC IN angeschlossen, so wird das über das Mikrofon und den Videorekorder eingehende Audiogemisch wiedergegeben.

• Betätigung der Taste A/V 2

Bei dieser Einstellung gibt der Monitor Bild und Ton eines an die Buchsen S-VIDEO IN 2, VIDEO IN 2 oder AUDIO IN R/L 2 an der Rückwand des Geräts angeschlossenen Videorekorders oder Videoplat-tenspielers wieder. Ist ein Mikrofon an den Anschluß MIC IN angeschlossen, so wird das über das Mikrofon und den Videorekorder eingehende Audiogemisch wiedergegeben.

WARTUNG UND LAGERUNG

■ Auswechseln der Leuchtstoffröhre

Vor Auswechseln der Leuchtstofflampe sicherstellen, daß das Gerät abgeschaltet und der Netzstecker gezogen ist.

Warnung:

Um Verbrennungen zu vermeiden, niemals die leuchtende Leuchtstoffröhre oder diese kurz nach dem Abschalten berühren.

1. Die Leuchtstoffröhre abnehmen, indem diese im Uhrzeigersinn gedreht wird.

1. Eine neue Lampe einsetzen und drehen, bis diese richtig sitzt.

Hinweis: Nur eine 6 W, 12 V Leuchtstoffröhre (Typ F6T5/D) ver-wenden.

■ Vermeidung von Überstrahlen und Leuchtfahnen

Wenn die Kamera auf eine Punktleuchte oder andere helle Lampen oder lichtreflektierende Objekte gerichtet ist, kann es zu Leuchtfahnen und Überstrahlen kommen. Beim Bedienen der Kamera im Bereich starker Lichtquellen ist vorsichtig vorzugehen, um vertikale Stceifien (Leuchtfahne) oder Überstrahlen zu vermeiden.

■ Fehlersuche

Falls das Gerät nicht entsprechend dieser Bedienungsanleitung funktionieren sollte, führen Sie folgende Kontrollen durch:

• Kein Bild auf dem Videomonitor Ist der Monitor eingeschaltet? Sind alle Kabel vorschriftsmäßig und sicher angeschlossen? Ist der Eingangswahlschalter richtig eingestellt? Ist der Objektivdeckel entfernt worden?
• Kein Bild auf dem LCD-Monitor Den Helligkeitsregler BRIGHT an der Oberseite des LCD-Monitors verstellen.
  • Die automatische Scharfeinstellung funktioniert nicht richtig

Beträgt die Objekthöhe weniger als 15 cm? Die automatische Scharfeinstellung funktioniert nicht zuverlässig, wenn das Objekt höher als 15 cm ist.

Ist der Kameraarm richtig auf das Objekt gerichtet?

Ist das Objektiv sauber? Die automatische Scharfeinstellung funktioniert nicht zuverlässig, wenn das Objektiv verschmutzt ist. Ggf. das Objektiv reinigen und das Gerät wieder einschalten.

■ Pflege des Objektivs

Bei verschmutztem Objektiv wird das Monitorbild unscharf oder enthält Schmutzteilchen. In diesem Fall das Objektiv wie folgt reinigen:

1. Das Objektiv mit einer Luftdüse zum Reinigen von Präzisionsinstrumenten entstauben.
2. Das Objektiv mit einem weichen Tuch und einem im Handel erhältlichen Reinigungsmittel für Brillen oder Objektive reinigen.

■ Aufbewahren des Geräts

1. Den Netzschalter ausschalten. Damit erlischt die Betriebsanzeige.
2. Die Kabel vom Gerät abziehen. Das Herunterklappen des Kameraarms bei angeschlossenen Kabeln kann zu Schäden an Kabeln und Gerät führen.
3. Den Objektivdeckel am Objektiv anbringen.
4. Die Armleuchte hinter den Kameraarm hochklappen, und den LCD-Monitor auf den Objekttisch klappen.

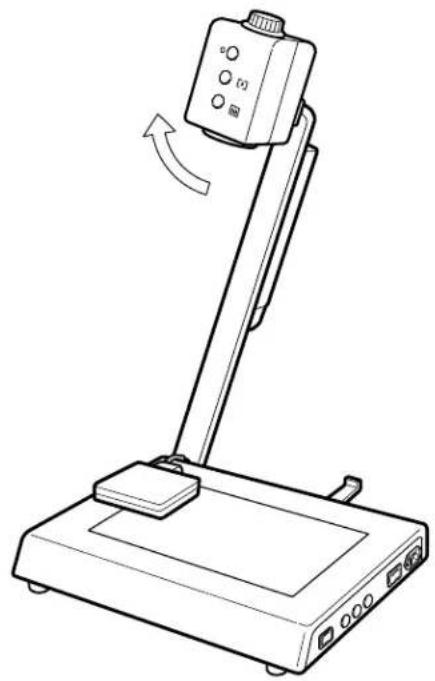

1. Die Kamera parallel zum Kameraarm ausrichten.

1. Den Kameraarm auf die Armauflage herunterklappen.

Aufnahmeelement: 752 (H) x 582 (V) Bildelemente, CCD mit 1/3"-Zwischenzeilenübertragung

Abtastsystem: 2:1 Zeilensprung

Abtastung: 625 Zeilen/50 Halbbilder/25 Vollbilder

Videoausgang: 1,0 V[p-p] PAL-Signalgemisch, 75 Ω

S-Videoausgang: Y: 1,0 V[p-p], 75 Ω

C: 0,3 V[p-p] (Burst-Pegel), 75 Ω

Horizontale Auflösung: 450 Zeilen (in der Mitte)

Fremdspannungsabstand: 48 dB

Weißabgleich: Automatisch

Verschlußzeit: 1/120 flimmerfrei

- Objektiv

Brennweite: 5,4 - 64,8 mm, 12 fach

Max. relative Blendenöffnung: 1:1,8 - 1:2,7

Brennweitenverstellung: Motorisch mit elektronischer Steuerung

Scharfeinstellung: Automatisch

- Flüssigkristall-Monitor

Größe: 2,9 Zoll

Helligkeit: Manuell einstellbar

Auflösung: 480 (H) x 130 Bildelemente

- Haupteinheit

Videoeingang: 1,0 V[p-p] Signalgemisch, 75 Ω, RCA-Stecker x2

S-Videoeingang: Y: 1,0 V[p-p], 75 Ω

C: 0,3 V[p-p] (Burst-Pegel), 75 Ω, 4poliger Mini-DIN-Steckverbinder x2

(Direktausgang über Eingangswahlschalter)

Audioeingang: RCA-Buchse x2

Mikrofoneingang: -65 dB, 600 Ω, Phonobuchse, unsymmetrisch

Videoausgang: 1,0 V[p-p] Signalgemisch, 75 Ω, RCA-Stecker x1

S-Videoausgang: Y: 1,0 [p-p], 75 Ω

C: 0,3 V[p-p] (Burst-Pegel), 75 Ω, 4poliger Mini-DIN-Steckverbinder x1

-20 dBV (1 V = 0 dBV), RCA-Buchse

Audioausgang:

Leuchtstofflampe: Nur Typ F6T5/D (6W, 12V)

Umgebungstemperatur: +5°C bis +35°C

Zul. Luftfeuchtigkeit: Weniger als 80%

Stromversorgung: 220 - 240 V Wechselstrom, 50 Hz

Leistungsaufnahme: ca. 31 W

Abmessungen: 400 (B) x 688 (H) x 365 (T) mm

Gewicht: 7,9 kg

Gewichte und Abmessungen verstehen sich als Näherungswerte.

Änderungen der technischen Daten jederzeit vorbehalten.

ZUBEHÖR

Netzkabel 1

Aufkleber 1

⑨ 19 Gedruckt in Japan

Imprimé au Japon

Impreso en Japón
