Produkttyp	PoE+ Gigabit Netzwerk Injektor Hub
Marke	InLine
Modell	32308H
Abmessungen (B x T x H)	358 x 205 x 44 mm
Gewicht	ca. 2,4 kg
Stromversorgung	100-240V AC, intern
PoE-Standards	IEEE 802.3af/at
Datenstandards	IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T
Anzahl DATA IN Ports	16x RJ45 10/100/1000Base-T
Anzahl DATA+PWR OUT Ports	16x RJ45 10/100/1000Base-T
PoE-Ausgangsspannung pro Port	48-56V DC
PoE-Ausgangsleistung pro Port	max. 30 Watt
Gesamtleistung	250 Watt
Kühlung	aktive Kühlung durch zwei Lüfter
Geräuschentwicklung	max. 35,1 dB (50cm Abstand)
LED-Anzeigen	PWR (grün), PoE (grün) für Ports 1-16
Umgebungsbedingungen Betrieb	0-40°C, Luftfeuchtigkeit 20-95% nicht kondensierend
Umgebungsbedingungen Lagerung	-10-70°C
Lieferumfang	1x Injektor Hub, 2x Bedienungsanleitung (DE/EN), 1x Netzkabel, 2x 19" Montagewinkel, 6x Schrauben, 4x Gummifüße
Wartung	Reinigung mit trockenem, weichem Tuch
Sicherheitshinweise	Nicht auseinanderbauen, vor Hitze, Staub und Feuchtigkeit schützen
Entsorgung	Elektrogeräte nicht im Hausmüll, an Sammelstellen zurückgeben

Häufig gestellte Fragen - 32308H InLine

Was ist der InLine 32308H?

Der InLine 32308H ist ein PoE+ Gigabit Netzwerk Injektor Hub mit 16 Ports.

Welche PoE-Standards werden unterstützt?

Unterstützt werden IEEE 802.3af und IEEE 802.3at.

Wie viele Geräte können mit Strom versorgt werden?

Bis zu 16 PoE-fähige Geräte, jeweils mit max. 30 Watt.

Welche Gesamtleistung bietet der Hub?

Die Gesamtleistung beträgt 250 Watt.

Kann ich auch Nicht-PoE-Geräte anschließen?

Ja, der Hub versorgt diese nicht mit Strom, aber Daten werden übertragen.

Wie wird der Hub installiert?

Netzkabel einstecken, DATA IN mit Switch verbinden, Endgeräte an DATA+PWR OUT anschließen. Die LED PWR leuchtet bei Strom.

Was bedeuten die LED-Anzeigen?

PWR leuchtet grün bei Stromversorgung, PoE leuchtet grün wenn PoE aktiv ist.

Wie reinige ich den Hub?

Mit einem trockenen, weichen Tuch, keine Flüssigkeiten verwenden.

Wie wird der Hub entsorgt?

Elektrogeräte gehören nicht in den Hausmüll, sondern zu öffentlichen Sammelstellen.

Gibt es Sicherheitshinweise?

Nicht auseinanderbauen, vor Hitze, Staub und Feuchtigkeit schützen.

BEDIENUNGSANLEITUNG 32308H InLine

1. Allgemeines 2
2. Lieferumfang 2
3. Erklärung von Warnsymbolen und Hinweisen 2
4. Technische Eigenschaften 2
5. Bestimmungsgemässe Verwendung 2
6. Nicht bestimmungsgemässe Verwendung 2
7. Anwendung / Inbetriebnahme 2-3
8. Wartung und Reinigung....3
9. Zubehör 3
10. Entsorgung 3
11. Disclaimer 3

1. ALLGEMEINES

GÜLTIGKEIT:

Diese Bedienungsanleitung gilt für folgendes Produkt: 32316H InLine®

PoE+ Gigabit Netzwerk Injektor Hub 16 Port

HERSTELLER:

INTOS ELECTRONIC AG

Siemensstraße 11

D-35394 Gießen

DATUM:

Februar 2020

2. LIEFERUMFANG

• 1x InLine® PoE+ Gigabit Netzwerk Injektor Hub 16 Port
• 2x Bedienungsanleitung (deutsch/englisch)
• 1x Netzkabel
• 2x 19" Montagewinkel
• 6x Schrauben für die Montagewinkel
• 4x Gummifüße

Prüfen Sie den Lieferumfang auf Vollständigkeit. Sollten einzelne Bestandteile fehlen, kontaktieren Sie bitte Ihren Fachhändler.

3. ERKLÄRUNG VON WARNSYMBOLEN UND HINWEISEN

HINWEIS!

Dieses Symbol kennzeichnet Informationen, die zum besseren Verständnis beitragen.

4. TECHNISCHE EIGENSCHAFTEN

• Standards: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3af Power over Ethernet, IEEE 802.3at Power over Ethernet Plus
• Ports „DATA IN“: 16x 10/100/1000Base-T RJ45, Auto-MDI/MDI-X
• Ports „DATA + PWR OUT“: 16x 10/100/1000Base-T RJ45, Auto-MDI/MDI-X
  • PoE Art der Stromversorgung: Endspan
  • PoE-Ausgangsspannung: pro Port 48–56V DC
  • PoE-Ausgangsleistung: pro Port max. 30 Watt
  • Anschlussbelegung Pins: 1/2(+), 3/6(-)
  • Gesamtleistung: 250 Watt

• Aktive Kühlung durch zwei eingebaute Lüfter

• Geräuschentwicklung maximal 35,1dB unter Volllast in einem Abstand von 50cm
  • LED-Anzeigen: PWR, PoE (1-16)
  • Abmessungen (B x T x H): 358x205x44mm
  • Gewicht: ca. 2,4 kg

• Spannungsaufnahme: 100\~240V AC interne Stromversorgung
• Umgebungsbedingungen: Betriebstemperatur 0-40°C, Lagertemperatur -10-70°C, Luftfeuchtigkeit 20-95% nicht kondensierend

5. BESTIMMUNGSGEMÄSSE VERWENDUNG

Der InLine® PoE+ Gigabit Netzwerk Injektor Hub ist eine schnelle und flexible Lösung für ein Upgrade des bestehenden Netzwerks auf das Power over Ethernet System IEEE 802.3af / IEEE 802.3at, ohne vorhandene Switches zu ersetzen. Der Injektor Hub bietet dreifachen Schutz vor Überstrom, Überspannung und Überhitzung an jedem Port. Darüber hinaus bietet der Injektor Hub sowohl PoE nach IEEE 802.3af als auch PoE+ gemäß IEEE 802.3at. Über ein Cat. 5/5e/6 Ethernet-Kabel kann eine Ausgangsleistung von 30 Watt pro Port, also eine Gesamtleistung von 250 Watt erzielt werden. Sechzehn 10/100/1000MBit/s PoE+ Ports lösen das Problem einer begrenzten Anzahl verfügbarer Steckdosen und bieten Systemadministratoren eine flexible Lösung, um das mit Strom zu versorgende Netzwerkgerät wie bspw. PoE-fähige IP-Kameras oder Wireless Access Points nahezu überall betreiben zu können.

Allgemeine Warnhinweise:

• Setzen Sie den InLine® PoE+ Gigabit Netzwerk Injektor Hub im Betrieb keiner großen Hitze aus
  • Vor Staub und Feuchtigkeit schützen.

6. NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG

Als nicht bestimmungsgemäße Verwendung im Sinne einer vorhersehbaren Fehlanwendung gilt:

- Bauen Sie den InLine® PoE+ Gigabit Netzwerk Injektor Hub nicht auseinander

7. ANWENDUNG / INBETRIEBNAHME

Hardware-Installation

1. Stecken Sie das mitgelieferte Netzkabel in die „AC IN“ Buchse des Geräts und das andere Ende in eine Steckdose. Die LED „PWR“ leuchtet.
2. Verbinden Sie ein RJ45-Kabel vom „DATA IN“ des Injektor Hubs mit dem Ethernet-Port des bestehenden Switches.
3. Verbinden Sie Ihr nach IEEE 802.3af/at PoE-fähiges Endgerät mit dem „DATA+PWR OUT“ Port des Injektor Hubs und er liefert automatisch Strom über diesen Port. Zur Bestätigung leuchtet die LED-Anzeige „PoE“.

HINWEIS!

Wenn Sie ein Endgerät anschließen, das kein PoE unter - stützt, wird der Injektor Hub dieses Endgerät nicht mit Strom versorgen, allerdings weiterhin mit Datenpaketen. Diese Funktion erlaubt es Ihnen, bedenkenlos PoE-kompatible und nicht PoE-kompatible Geräte in Ihrem Netzwerk zu mischen.

1. Stellen Sie sicher, dass das verbundene Endgerät eingeschaltet ist. Sollte es trotzdem nicht funktionieren, vergewissern Sie sich, dass alle Ethernet-Kabel ordnungsgemäß angeschlossen wurden.

Frontansicht

Installation im Rack

1. Befestigen Sie die mitgelieferten Montagewinkel an jeder Seite des In-jektor Hubs unter Verwendung der ebenfalls im Lieferumfang enthaltenen Schrauben.
2. Ziehen Sie die Schrauben fest.
3. Nachdem Sie die Montagewinkel am Injektor Hub befestigt haben, schrauben Sie sie mit Hilfe geeigneter Schrauben am Rack fest.

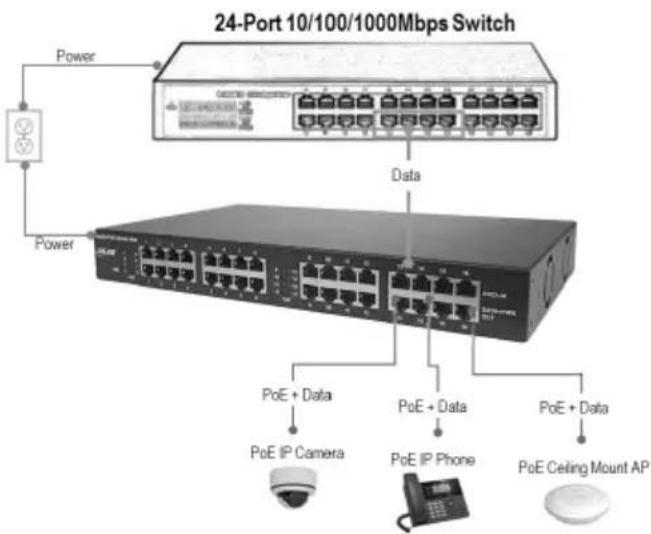

Anwendungsdiagramm

LED-Anzeigen

LED-Anzeige	Farbe	Status	Funktion
PWR	Grün	EIN	PoE Injektor Hub ist an
		AUS PoE Injektor Hub ist aus
PoE	Grün	EIN	PoE-Funktion ist aktiviert
		AUS PoE-Funktion ist deaktiviert

8. WARTUNG UND REINIGUNG

Reinigen Sie den Injektor Hub mit einem trockenen, weichen Tuch. Verwenden Sie kein Wasser oder sonstige Reinigungsflüssigkeiten, die die Elektronik schädigen können.

9. ZUBEHÖR

01950* InLine® Käfigmutternset M6, Unterlegscheiben, Schrauben

764** InLine® Patchkabel, S/FTP (PiMf), Cat.6, 250MHz, PVC, Kupfer, grau, diverse Längen

10. ENTSORGUNG

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufstelle zurückzugeben.

11. DISCLAIMER

1. Ausgabe Deutsch 6/2020

Dokumentation © 2020 INTOS ELECTRONIC AG

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form re - produziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in diesem Handbuch werden je - doch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung. Alle Warenzeichen und Schutzrechte werden anerkannt. Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden. Unsere Produkte, einschließlich der Verpackung, sind kein Spielzeug, sie könnten kleine Teile und scharfe Objekte enthalten. Bitte von Kindern fernhalten.
