Produkttyp	Hochtöner-Einbausatz
Hersteller	ETON
Modell	UG VW 28 T6.1
Treiberdurchmesser	28 mm
Membranmaterial	Gewebe
Magnetsystem	Neodym
Impedanz	8 Ohm
Fahrzeuganpassung	VW T6.1
Befestigung	3-Punkt-Flansch
Lieferumfang	Hochtöner, Frequenzweichen, Anschlussstecker
Benötigte Werkzeuge	Torx TX20, TX30, Schlitzschraubendreher, Akkuschrauber, Bohrer 5 mm, Seitenschneider, Cutter-Messer
Sicherheitshinweise	Gehörschäden vermeiden, Verkehrssicherheit beachten
Einbauort	A-Säule
Montagehinweis	A-Säulenverkleidung entfernen, Haltegriff demontieren
Klebstoff	2-Komponentenklebstoff für Klipse
Sprachen der Anleitung	Deutsch, Englisch
Seitenanzahl	8

Häufig gestellte Fragen - UG VW 28 T6.1 ETON

Ist dieser Hochtöner für mein VW T6.1 geeignet?

Ja, der ETON UG VW 28 T6.1 ist speziell für den VW T6.1 entwickelt und passt in die A-Säule. Der Flansch mit 3-Punkt-Befestigung ist exakt auf das Fahrzeug abgestimmt.

Welche Werkzeuge benötige ich für den Einbau?

Sie benötigen Torx TX20, Torx TX30, einen Schlitzschraubendreher (ca. 2 mm), einen Akkuschrauber oder eine Bohrmaschine mit 5 mm Bohrer, Seitenschneider und Cutter-Messer.

Wie schließe ich die Frequenzweichen an?

Die mitgelieferten Kabelfrequenzweichen werden zwischen Hochtöner und Fahrzeugverkabelung angeschlossen. Die genaue Anleitung mit Steckerbelegung finden Sie in der beiliegenden Anleitung.

Kann ich die Hochtöner ohne Vorkenntnisse einbauen?

Der Einbau erfordert grundlegende handwerkliche Fähigkeiten. Beachten Sie die Sicherheitshinweise und folgen Sie der Schritt-für-Schritt-Anleitung. Bei Unsicherheit empfehlen wir eine Fachwerkstatt.

Enthält das Set alles Nötige für den Einbau?

Ja, das Set enthält Hochtöner, Frequenzweichen und fahrzeugspezifische Anschlussstecker. Werkzeuge und Klebstoff sind nicht im Lieferumfang enthalten.

Gibt es Garantie auf das Produkt?

ETON garantiert hervorragende Leistungen. Die genauen Garantiebedingungen entnehmen Sie der Produktverpackung oder dem beiliegenden Handbuch.

Kann ich die Hochtöner in anderen Fahrzeugen einbauen?

Nein, der Flansch ist speziell für die A-Säule des VW T6.1 ausgelegt. Ein Einbau in andere Fahrzeuge ist nicht vorgesehen.

Wie befestige ich die Hochtöner sicher?

Die Klipse werden mit 2-Komponentenklebstoff zusätzlich gesichert. Achten Sie auf ordnungsgemäße Abdichtung, um Vibrationen und Klappergeräusche zu vermeiden.

Ist eine professionelle Installation empfohlen?

Bei Unsicherheit empfehlen wir eine Fachwerkstatt, um Schäden am Fahrzeug oder Gehör zu vermeiden. Falscher Einbau kann zu Kurzschlüssen oder Unfällen führen.

Welche Impedanz haben die Hochtöner?

Die Hochtöner haben eine Impedanz von 8 Ohm, passend für viele OEM-Radios und Verstärker.

BEDIENUNGSANLEITUNG UG VW 28 T6.1 ETON

EINBAUANLEITUNG INSTALLATION INSTRUCTIONS

Inhalt

Content

Deutsch English

Einführung 2

Sicherheitshinweise 3

Werkzeuge 4

Einbau Hochtöner 4

Technische Daten 7

Introduction 2

ETON bedankt sich für den Kauf dieses Produktes. ETON Lautsprecher und Verstärker garantieren hervorragende Leistungen. Die elektrischen, mechanischen und klanglichen Eigenschaften bleiben über die gesamte Lebensdauer des Produktes erhalten. Wir wünschen Ihnen viel Freude beim Hören.

Die vorliegende Bedienungsanleitung wurde so konzipiert, dass sie Ihnen eine korrekte Installation ermöglicht. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie mit der Installation und dem Anschluss beginnen. Audioquellen wie Ihr OEM-Radio können im letzten Lautstärkebereich zu Verzerrungen neigen.

Bitte beachten Sie, dass laute und stark verzerrte Signale Ihre Lautsprecher zerstören können.

Introduction

Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese Informationen sind hervorgehoben und dienen dazu, Sie über mögliche Personenschäden oder Beschädigungen von Sachwerten zu informieren.

Hörschäden

DAUERHAFTES AUSGESETZTSEIN VON LAUTSTÄRKEN ÜBER 85dB KANN ZUR SCHÄDIGUNG DES GE- HÖRS FÜHREN. VERSTÄRKERBE- TRIEBENE AUTOHIFI-ANLAGEN KÖN- NEN LEICHT SCHALLDRÜCKE ÜBER 130dB ERZEUGEN UND IHR GEHÖR NACHHALTIG SCHÄDIGEN. BITTE BE- NUTZEN SIE DEN GESUNDEN MEN- SCHENVERSTAND UND VERMEIDEN SIE SOLCHE RISIKEN.

Lautstärke und Fahrerbewusstsein

Der Gebrauch von Musikanlagen kann die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen.

ETON übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen.

Safety Instructions

Attention!

Sie benötigen nachfolgend aufgeführte Werkzeuge, die Sie sich bereitlegen sollten.

■ Schraubendreher für Torx – Größe TX 20
■ Schraubendreher für Torx – Größe TX 30
Schraubendreher für Schlitzschrauben –Größe ca. 2mm oder Plastikhebel
■ Akkuschrauber oder Bohrmaschine
Bohrer 5 mm
Seitenschneider + Cutter-Messer

Einbau der Hochtöner

Einbau der Hochtonlautsprecher

Entfernen Sie im ersten Schritt die Blende des Haltegriffs. Setzen Sie hierzu einen Schraubenzieher o.ä. an der Unterseite an und ziehen die Verkleidung vorsichtig zu sich.

Entfernen Sie anschließend die beiden Halteschrauben mit einem Torxschraubendreher und entnehmen Sie den Haltegriff

Einbau der Hochtöner Tweeter installation

Einbau der Hochtöner Tv

eeter installation

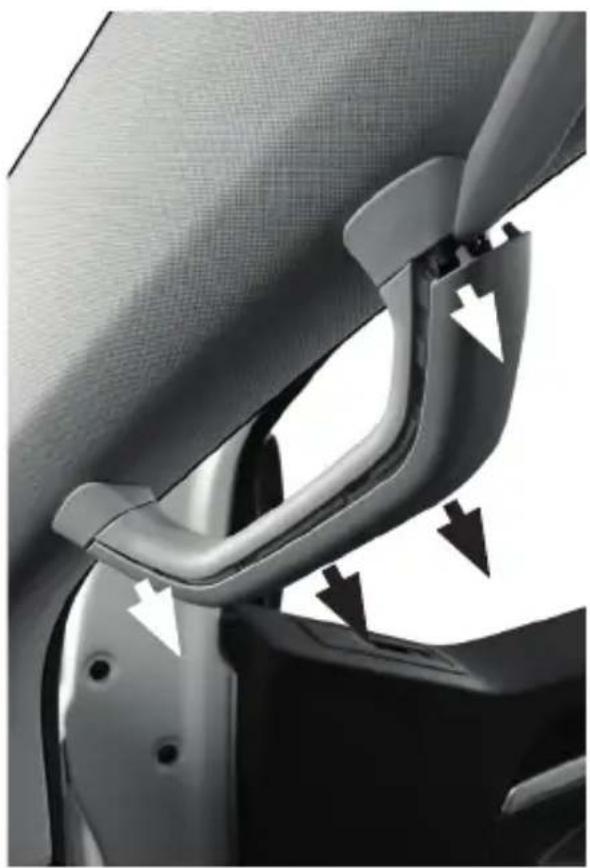

Entfernen Sie die A-Säulenverkleidung indem Sie diese mit einem geeigneten Werkzeug vorsichtig abhebeln und ziehen Sie das Hochtönerkabel aus dem an der A-Säule befestigten Steckverbinder.

Einbau der Hochtöner Tv

Entfernen Sie mit einem scharfen Messer die drei Schmelzpunkte der Hochtönerfestigung. Stecken Sie den Hochtonlautsprecher auf die Stifte der Lautsprecheröffnung. Achten Sie darauf, dass alle Klipse ordentlich eingerastet sind und der Klebering ordnungsgemäß abdichtet.

Zur Sicherung verkleben Sie noch jeden der drei Klipse mit handelsüblichem 2-Komponentenklebstoff. Verbinden Sie die Steckkontakte.Montieren Sie die A-Säulenverkleidung in umgekehrter Reihenfolge.

Kontrollieren Sie alle Kabelsteckverbindungen und Clipse. Der Zusammenbau der A-Säulen erfolgt in umgedrehter Reihenfolge. Sollten Ihnen während der Demontage Klipse abgebrochen sein, ersetzen Sie diese zuvor.

Technische Daten

• 28 mm Gewebehochtöner
  · starker Neodym-Magnet
• Passgenauer Hochtonaufnahmeflansch mit 3-Punkt Befestigung passend für VW T6.1
  · 8 Ohm Impedanz
• Inkl. speziell abgestimmter Kabelfrequenzweichen und fahrzeug-spezifischen Anschluss-Steckern

eeter installation

ETON behält sich das Recht vor, die beschriebenen Produkte ohne jegliche Vorankündigung zu verändern oder zu verbessern. Alle Rechte sind vorbehalten. Die auch teilweise Vervielfältigung des vorliegenden Handbuchs ist untersagt.
