Produkttyp	Lautsprecher-Upgrade-Set für Mercedes
Modell	UG MB 100 PX
Mitteltöner	100 mm (4") mit verripter, getränkter Papiermembran
Hochtöner	25 mm (1") handbeschichtete Gewebehochtöner (MB 100 F) oder integrierter 15 mm (0.6") Aluminium-Hochtöner (MB 100 RX)
Musikbelastbarkeit	50 W
Frequenzbereich	150 Hz – 20.000 Hz
Impedanz	4 Ohm
Kennschalldruck	88 dB
Empfohlener Hochpass	180–240 Hz / 12 dB
Empfohlener Tiefpass	150–200 Hz / 12 dB
Einbauort	Türverkleidung und Spiegeldreieck
Kompatibilität	Mercedes Fahrzeuge (z. B. GLC)
Benötigte Werkzeuge	Torx TX25/TX30, Schlitzschraubendreher 5 mm, Büroklammer, Kunststoffkeil
Sicherheitshinweise	Zündung ausschalten, Batterie Minuspol abklemmen; bei Hybridfahrzeugen Fachmann kontaktieren
Optionaler Hochpass	ETON MB XHP (separat erhältlich)
Optionaler Tiefpass	ETON MB XLP (separat erhältlich)
Empfohlene Frontbässe	ETON MB 195 (separat erhältlich)
Einspielzeit	ca. 50 Betriebsstunden
Empfohlene Dämmung	Alubutyl zur Reduzierung von Vibrationen
Reinigung	Trocken abwischen, keine chemischen Reiniger verwenden

Häufig gestellte Fragen - UG MB 100 PX ETON

Wie installiere ich die ETON UG MB 100 PX Lautsprecher in meinem Mercedes?

Die Installation erfolgt in mehreren Schritten: 1. Türverkleidung demontieren (Schrauben lösen, Clips und Haken lösen). 2. Werkslautsprecher ausbauen. 3. Neue ETON Lautsprecher in Türverkleidung und Spiegeldreieck einclipsen. 4. Hochtöner im Spiegeldreieck sichern (3–4 Tropfen Klebstoff empfohlen). 5. Kabelverbindungen herstellen. 6. Türverkleidung in umgekehrter Reihenfolge montieren. Achten Sie auf korrekte Verlegung der Seilzüge und Stecker.

Welche Werkzeuge werden für den Einbau benötigt?

Sie benötigen: Torx-Schraubendreher TX25 und TX30, einen Schlitzschraubendreher (ca. 5 mm), eine Büroklammer (zum Lösen von Steckkontakten) und einen Kunststoffkeil (zum Lösen der Clips).

Kann ich das System am Serienradio betreiben?

Ja, aber dann muss eine separate ETON MB XHP Hochpassweiche (für jede Tür) verwendet werden, um den Mitteltöner vor Frequenzen unter 150 Hz zu schützen. Ohne diese Weiche kann das System bei höheren Pegeln zerstört werden. Mit den zusätzlichen MB 195 Frontbässen und einer MB XLP Tiefpassweiche entsteht ein komplettes passives 3-Wege-System.

Was muss ich bei Hybridfahrzeugen beachten?

Bei Hybridfahrzeugen sind zusätzliche, fahrzeugspezifische Maßnahmen erforderlich. Kontaktieren Sie Ihren Mercedes Partner oder einen Fachbetrieb, um Schäden an der Hochvoltanlage zu vermeiden. Arbeiten Sie niemals an spannungsführenden Teilen.

Wie stelle ich die Frequenzweichen richtig ein?

Bei Verwendung einer externen Endstufe: Hochpass für Mittel- und Hochtöner bei 180–240 Hz / 12 dB, Tiefpass für Frontbässe bei 150–200 Hz / 12 dB. Optional Subsonic-Filter bei ca. 35 Hz für die Bässe. Bei Betrieb am Serienradio mit passiven Weichen (MB XHP/MB XLP) sind die Weichen fest abgestimmt.

Welche Leistung verträgt das System?

Die maximale Musikbelastbarkeit beträgt 50 Watt. Die Lautsprecher können kurzzeitig höhere Spitzen verarbeiten, aber dauerhaft hohe Lautstärken über 85 dB können zu Gehörschäden führen. Achten Sie auf verzerrungsfreie Signale.

Warum ist eine Dämmung der Türverkleidung empfohlen?

Der Mitteltöner gibt auch tiefere Frequenzen wieder, die die Türverkleidung zu Vibrationen anregen können. Eine Dämmung mit Alubutyl reduziert diese Störungen und verbessert die Klangqualität. Zusätzlich können schmale Streifen den Lautsprecher stabiler mit der Verkleidung verbinden.

Wie lange dauert die Einspielzeit der Lautsprecher?

Die Lautsprecher benötigen ca. 50 Betriebsstunden, um ihre Endparameter zu erreichen. Während dieser Zeit sollte die Lautstärke nicht zu hoch eingestellt werden. Erst nach der Einspielzeit entfaltet sich die volle Wiedergabequalität, besonders im Grundton- und Bassbereich.

Welche Einstellungen im Radio-Soundmenü sind zu empfehlen?

Für das gesamte ETON 3-Wege-System hat sich folgende Grundeinstellung bewährt: Bass: -1, Mid: +1, Treble: -9. Diese Werte kompensieren die nichtlinearen Frequenzgänge der Mercedes-Serienradios. Passen Sie die Einstellungen nach persönlichem Geschmack an.

Was tun bei fehlendem Hochton oder Bass?

Überprüfen Sie zuerst die Verkabelung und die korrekte Funktion der Frequenzweichen. Stellen Sie sicher, dass der Hochtöner richtig im Spiegeldreieck sitzt und die Kabel nicht beschädigt sind. Prüfen Sie die Sound-Einstellungen im Radio (Bass/Mid/Treble). Falls das Problem weiterhin besteht, kontrollieren Sie die Impedanz und ob die Lautsprecher korrekt eingebaut sind.

BEDIENUNGSANLEITUNG UG MB 100 PX ETON

Einführung	2	Introduction	2
Sicherheitshinweise	4	Safety Instructions	4
Werkzeuge	4	Tools	4
Einbau der Lautsprecher in den Türen	5	Installation of the Loudspeakers into the Doors	5
Technische Daten	11	Specifications	11

EINFÜHRUNG INTRODUCTIC

ETON bedankt sich für den Kauf dieses Produktes.

ETON Lautsprecher und Verstärker garantieren hervorragende Leistungen. Die elektrischen, mechanischen und klanglichen Eigenschaften bleiben über die gesamte Lebensdauer des Produktes erhalten.

Wir wünschen Ihnen viel Freude beim Hören.

Die vorliegende Bedienungsanleitung wurde so konzipiert, dass sie Ihnen eine Hilfe bei der Installation Ihrer neuen ETON Upgrade Lautsprecher gibt.

Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie mit der Installation und dem Anschluss beginnen.

Bedenken Sie, dass jeder Lautsprecher auch aus vielen Komponenten besteht welche erst nach ca. 50 Betriebsstunden Ihre Endparameter erreichen. Vermeiden Sie also allzu hohe Abhörpegel in der Anfangszeit und

EINFÜHRUNG INTRODUCTION

geben Ihren Lautsprechern etwas Zeit sich mechanisch einzuspielen.

Erst wenn die Lautsprecher Ihre Endparameter erreicht haben wird sich die volle Wiedergabequalität einstellen. Besonders im Grundton und Bassbereich ist dies durch eine Tiefreichendere Wiedergabe zur bemerken.

Bitte beachten Sie, dass laute und stark verzerrte Signale Ihre Lautsprecher zerstören können.

Wir empfehlen den teilaktiven Betrieb und die Verwendung einer 4-Kanal Endstufe mit passenden Filtermöglichkeiten.

Hierbei werden über 2 Hochpass gefilterte Kanäle die Mittel- und Hochtöner des Tür- systems gemeinsam angesteuert. Der Emp- fohlene Hochpass liegt hier im Bereich 180- 240 Hz/12dB

Über 2 Tiefpass gefilterte Kanäle werden die Frontbässe / Subwoofer angesteuert. Stellen Sie den Tiefpass im Bereich 150-200 Hz/12dB ein. Eine Subsonicfilterung bei ca. 35 Hz für die Bässe ist empfehlenswert um die mechanische Auslenkung der Tieftöner zu beschränken.

Bei Verwendung einer DSP Prozessierten Endstufe ist eine Einstellung der Laufzeit-korrektur und Nutzung der EQ Funktion empfohlen um die Soundwidergabe weiter zu verbessern und an Ihre Wünsche noch individueller anzupassen. Entnehmen Sie die Beschreibung der Bedienungsanleitung ihres separat erhältlichen Verstärkers.

Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese Informationen sind eingerahmt hervorgehoben und eingefügt, um Sie über mögliche persönliche Schäden oder Beschädigungen von Sachwerten zu informieren.

Hörschäden

Anhaltendes, übermäßiges ausgesetzt sein von Lautstärken über 85 dB kann das Hörvermögen auf Dauer beeinträchtigen. ETON Lautsprechersysteme sind imstande, auch Lautstärken über 85 dB zu produzie-ren.

Lautstärke und Fahrer Bewusstsein

Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen.

ETON übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen.

SAFETY INSTRUCTIONS

Attention!

Sie benötigen je nach Fahrzeugmodell nachfolgend aufgeführte Werkzeuge, die Sie sich bereitlegen sollten.

• Schraubendreher für Torx –Größe TX 25/ TX 30
  • Schlitzschraubendreher ca. 5mm
• Büroklammer (zum vereinfachten öffnen der Steckkontakte)
• Kunststoffkeil

TOOLS

EINBAU DER LAUTSPRECHER

ACHTUNG!

Vergewissern Sie sich vor der Montage, dass die Zündung ausgeschaltet ist! Klemmen Sie vor der Installation der Minuspol der Batterie ab und prüfen Sie auf Spannungsfreiheit.

ACHTUNG!

Bei Hybridfahrzeugen sind weitere, fahrzeugspezifische Maßnahmen erforderlich. Kontaktieren Sie hierzu Ihren Mercedes Partner.

ACHTUNG!

Bitte achten Sie darauf, das Mittel/Hochtonsystem nicht unterhalb von 150Hz zu betreiben!

Nichtbeachten kann bei höheren Pegeln zur Zerstörung des Systems führen!

Wenn Sie keine externe Endstufe verwenden welche Ihnen eine aktive Hochpassfilterung ermöglicht, weil Sie das System z.b. am Serienradio betreiben, müssen sie die separat erhältliche ETON MB XHP Highpassweiche verwenden. Es wird je Türe eine MB XHP benötigt.

In Verbindung mit einem separat erhältlichen Paar ETON MB 195 Frontbässe und vor diesen einer ebenfalls separat erhältlichen Eton MB XLP Lowpass Weiche, bekommen Sie ein komplettes, passiv abgestimmtes 3 Wegesystem das am Serien Autoradio direkt betrieben werden kann.

STALLATION OF SPEAKERS

ATTENTION!

Aufgrund der unterschiedlichen Bauweisen der Fahrzeuge kann hier nur exemplarisch ein Modell gezeigt werden.

Generell wird bei Mercedes Fahrzeugen die gleiche oder ähnliche Technik zur Befestigung der Türverkleidung und Verbau der Lautsprecher verwendet.

EINBAU DER LAUTSPRECHER

STALLATION OF SPEAKERS

Die Türverkleidungen sind immer im Bereich der Armauflage an der Unterseite mit 2 Schrauben geschraubt.

Die Schrauben sind meistens Torxschrauben Größe TX30.

Demontieren Sie zuerst Ihre Türverkleidungen. Wir haben hier exemplarisch einen Mercedes GLC illustriert. Die Modelle ähneln sich aber.

In der folgenden Abbildung sind die zu lösenden Schrauben mit Pfeilen markiert.

Die Kreise markieren die Klipse mit denen die Türverkleidung gehalten wird, das Quadrat markiert die Position eines Kunststoffhakens. Die Türverkleidungen sind an Fahrer- und Beifahrerseite an den markierten Punkten angeklammert.

Hebeln Sie die Clips von unten beginnend vorsichtig ab.

Danach die Türverkleidung fest zu sich ziehen.

Je nach Modell befindet sich links oben (linke Tür) bzw. rechts oben (rechte Tür) ein Arretierungshaken. Verschieben Sie die Türverkleidung seitlich um diesen zu lösen.

EINBAU DER LAUTSPRECHER

INSTALLATION OF SPEAKERS

Lösen Sie den Seilzug der Türinnenbetätigung. Hierfür die Ummantelung des Zuges seitlich aus der Führung ziehen. Anschließend den Haken vorne am Kunststoffhebel aushängen.

Lösen Sie die Stecker für Fensterheber/Sitzverstellung aus der Verteilung. Lösen Sie ebenfalls den Stecker aus dem sich an der Türverkleidung befestigten Mitteltöner. Je nachdem wie fest der Stecker im Mitteltöner sitzt kann es sinnvoll sein mittels einer Büroklammer die Arretierung zu lösen.

Eventuell verbliebene Clips aus der Tür heraushebeln und wieder in die Türverkleidung einsetzen.

Demontieren Sie nun die Kunststoff-Spiegelverkleidung welche die Hochtöneraufnahme enthält.

Legen Sie die Verkleidungen auf einen weichen Untergrund um Beschädigungen zu vermeiden.

Je nach Fahrzeugmodell und zu verbauendem System werden nun die werksseitig vorhandenen Lautsprecher in der Türverkleidung und dem Spiegel-dreieck gegen die ETON Lautsprecher ausgetauscht.

Die Lautsprecher sind geklipst. Verwenden Sie beim Mitteltöner/Breitbänder einen Kunststoffhebel um nacheinander die 3 Befestigungspunkte vorsichtig aus der Türverkleidung zu hebeln und dann den Mitteltöner/Breitbänder abzunehmen.

EINBAU DER LAUTSPRECHER

INSTALLATION OF SPEAKERS

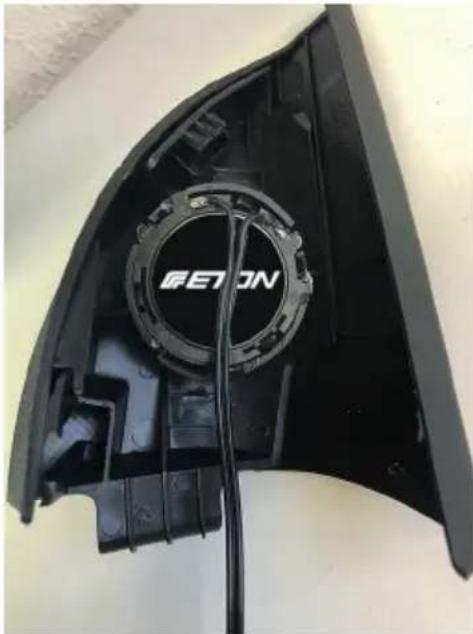

In den meisten Systemen ist kein Hochtöner Werksseitig verbaut so dass der Eton Hochtöner direkt eingeklipst werden kann. Wenn Sie ein Eton MB 100 RX System verbauen, entfällt die Demontage des Hochtöners.

Wir empfehlen den Hoch- töner nach dem Einsetzen mit 3-4 Tropfen Klebstoff zusätzlich zu sichern. Nach der Hochtönermon- tage montieren Sie das Spiegeldreieck mit dem neuen Eton Hochtöner wieder an Ihrer Türe und lassen die Zuleitung nach unten herausragen.

Den neuen Eton Mitteltöner mit den 3 Befestigungsnasen zentriert auf die Gummihalterungen auflegen und alle 3 nacheinander eindrücken bis sie merken der Lautsprecher ist eingerastet.

Eine Dämmung der Türverkleidung z.B. mit Alubutyl ist zu empfehlen da Ihr Mitteltöner auch tiefere Frequenzen wiedergibt welche die Türverkleidung anregen können.

Bei der Dämmung können Sie mittels schmalen Streifen den eingesetzten Mitteltöner zusätzlich mit der Türverkleidung verbinden und so eine nochmals stabilere Befestigung erreichen.

Bei Verwendung des Eton MB 100 F Systems befestigen Sie die dem System beiliegende Frequenzweiche mittels des angebrachten Klebebandes an der Türverkleidung und With the insulation you can additionally connect the inserted midrange driver with the door panel by means of narrow strips and thus achieve an even more stable fastening.

EINBAU DER LAUTSPRECHER

INSTALLATION OF SPEAKERS

stecken das blau/weiße, als Mitteltöner markierte Kabel, in den Anschluss des Mitteltöners.

Wenn sie die ETON MB XHP Hochpassweiche verwenden (separat erhältlich), kleben Sie diese unmittelbar neben die Mittelhochtonweiche und verbinden Sie die Weichen durch Zusammenstecken der blau/weißen Leitungen miteinander. OUT der MB XHP zu IN der Mittel/Hochtonweiche.

Bei der Montage der Türverkleidung verbinden Sie die gelb/schwarze Leitung mit der Zuleitung des im Spiegeldreieck montierten Hochtöners und die Zuleitung vom Fahrzeug mit der blau/weißen Leitung (Eingang) der Eton Frequenzweiche.

Stecken Sie ihre Serienleitungen für Sitzverstellung/Fensterheber wieder in die dafür vorgesehene Steckbuchse an Ihrer Türe.

Montieren Sie nun die Türverkleidung in umgekehrter Reihenfolge und setzen Sie die Schrauben wieder ein.

Vergessen Sie nicht, alle Kabelsteckverbindungen wieder herzustellen und den Seilzug der Tür Innenbetätigung korrekt einzuhängen.

ATTENTION!

Die Frequenzweiche Ihres neuen Eton Upgradesystems wurde passend zu den Eton Lautsprechern für Mercedes Automobile im Fahrzeug abgestimmt. Die serienmäßigen Radiosysteme von Mercedes weisen allerdings teilweise nichtlineare Frequenzgänge auf welche den serienmäßig verwendeten 160er Fußraumlautsprecher im Grundton/Bass und den Breitbandlautsprecher im oberen Mittel und Hochton verändern. Um dies auszugleichen sind Anpassungen im Soundmenü Ihres Radios nötig.

Öffnen Sie hierzu den entsprechenden Menüpunkt in Ihrem Radiosystem welches Ihnen die Verstellung für Bass/Mid/High ermöglicht. Als eine gute Einstellung in Verbindung mit dem gesamten Eton 3 Wege-system hat es sich bewährt folgende Parameter zu setzen:

Bass ; -1

Mid: +1

Trebble -9

TECHTIP - SOUND:

TECHNISCHE DATEN SPECIFICATIONS

ETON MB 100 F

• 100 mm (4") Mitteltöner mit verripter, getränkter Papiermembran
• 25 mm (1") handbeschichtete Gewebehochtöner mit ventiliertem Koppelvolumen
  • Musikbelastbarkeit 50W
  • Kennschalldruck 88dB
  • Frequenzbereich 150Hz - 20000Hz
• Impedanz 4 Ohm

ETON MB 100 RX

• 100 mm (4") Mitteltöner mit verripter, getränkter Papiermembran
• Integrierter 15 mm (0.6") Aluminium Hochtöner
  • Musikbelastbarkeit 50W
  • Kennschalldruck 88dB
  • Frequenzbereich 150Hz - 20000Hz
• Impedanz 4 Ohm

ETON MB 100 F

ETON behält sich das Recht vor, die beschriebenen Produkte ohne jegliche Vorankündigung zu verändern oder zu verbessern. Alle Rechte sind vorbehalten. Die auch teilweise Vervielfältigung des vorliegenden Handbuchs ist untersagt.
