Marke	ETON
Modell	UG BMW 20 SUB U
Produkttyp	Subwoofer (20 cm)
Chassisgröße	200 mm (8 Zoll)
Impedanz	4 Ohm
Belastbarkeit (RMS)	200 W
Belastbarkeit (Spitze)	400 W
Empfindlichkeit	90 dB (1 W/1 m)
Frequenzgang	30 Hz – 200 Hz
Einbautiefe	120 mm
Durchmesser Einbauöffnung	180 mm
Gehäuseempfehlung	Geschlossen: 8–12 Liter / Bassreflex: 15–20 Liter
Schwingspulendurchmesser	32 mm
Magnetmaterial	Ferrit
Einbauposition	Universal, für BMW optimiert
Nettogewicht	3,2 kg
Lieferumfang	Subwoofer, Montagematerial, Bedienungsanleitung

Häufig gestellte Fragen - UG BMW 20 SUB U ETON

Welche Impedanz hat der ETON UG BMW 20 SUB U?

Der Subwoofer hat eine Impedanz von 4 Ohm.

Wie viel Leistung verträgt der Subwoofer?

Die Dauerbelastbarkeit (RMS) beträgt 200 Watt, die Spitzenbelastbarkeit 400 Watt.

Welchen Frequenzbereich deckt der Subwoofer ab?

Der Frequenzgang reicht von 30 Hz bis 200 Hz.

Für welche Fahrzeugmodelle ist der Subwoofer geeignet?

Der Subwoofer ist speziell für BMW-Modelle optimiert, kann aber universal eingesetzt werden.

Welche Einbautiefe ist erforderlich?

Die Einbautiefe beträgt 120 mm.

Welches Gehäusevolumen wird empfohlen?

Für geschlossene Gehäuse: 8–12 Liter, für Bassreflex: 15–20 Liter.

Kann der Subwoofer an eine Werksendstufe angeschlossen werden?

Ja, sofern die Endstufe eine 4-Ohm-Last treiben kann und ausreichend Leistung (mind. 200 W RMS) liefert.

Wie reinige ich den Subwoofer?

Die Membran kann vorsichtig mit einem weichen, trockenen Tuch abgestaubt werden. Keine Flüssigkeiten oder Reinigungsmittel verwenden.

Ist der Subwoofer für den Einsatz im Freien geeignet?

Nein, der Subwoofer ist nur für den Innenraum von Fahrzeugen ausgelegt und nicht wasserdicht.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung steht auf notice-facile.com als PDF-Download zur Verfügung.

BEDIENUNGSANLEITUNG UG BMW 20 SUB U ETON

EINBAUANLEITUNG INSTALLATION INSTRUCTIONS

EINFÜHRUNG INTRODUCTIO

↓

ETON bedankt sich für den Kauf dieses Produktes.

ETON Lautsprecher und Verstärker garantieren hervorragende Leistungen. Die elektrischen, mechanischen und klanglichen Eigenschaften bleiben über die gesamte Lebensdauer des Produktes erhalten.

Wir wünschen Ihnen viel Freude beim hören.

Die vorliegende Bedienungsanleitung wurde so konzipiert, dass sie Ihnen eine korrekte Installation ermöglicht.

Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie mit der Installation und dem Anschluss beginnen.

Bedenken Sie, dass jeder Lautsprecher auch aus vielen Komponenten besteht, die sich mit der Zeit erst einlaufen. Nach einer Einspielzeit von ca. 50 Stunden wird die Basswiedergabe deutlich besser und tiefreichender. Darüber hinaus werden die Lautsprecher auch höher belastbar und damit auch lauter. Die Komponenten gewinnen an Qualität und Langlebigkeit durch die oben beschriebenen Maß-nahmen. Vermeiden Sie also allzu hohe Abhörpegel in der Anfangszeit.

Bitte beachten Sie, dass laute und stark verzerrte Signale Ihre Lautsprecher zerstören können.

Wir empfehlen zum Betrieb unserer Lautsprecherkomponenten eine 4-Kanal Endstufe zum teilaktiven Betrieb.

Hierbei werden über 2 Hochpass gefilterte Kanäle die Mitteltöner und die Hochtöner gemeinsam angesteuert.

Über 2 Tiefpass gefilterte Kanäle werden die Untersitzbässe / Subwoofer angesteuert. Für den vollaktiven Betrieb wird eine DSP-Endstufe empfohlen um Subwoofer, Mittel- und Hochtöner separat über eigene Kanäle individuell zu betreiben.

Eine Subsonicfilterung für den Untersitzbass / Subwoofer bei 35-40Hz mit einer Flankensteilheit von 12 dB/Okt. oder höher wird empfohlen.

Sicherheitshinweise 3

Werkzeuge 4

Einbau der Lautsprecher 4

Technische Daten 7

SICHERHEITSHINWEISE SAFE

Achtung!

Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese Informationen sind eingerahmt hervorgehoben und eingefügt, um Sie über mögliche persönliche Schäden oder Beschädigungen von Sachwerten zu informieren.

Hörschäden

Anhaltendes, übermäßiges ausgesetzt sein von Lautstärken über 85 dB kann das Hörvermögen auf Dauer beeinträchtigen. ETON Lautsprechersysteme sind imstande, auch Lautstärken über 85 dB zu produzie- ren.

Lautstärke und Fahrer Bewusstsein

Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen.

ETON übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen.

Nehmen Sie Ihr Fahrzeug nicht in Betrieb, bevor alle Komponenten des Lautsprecher-systems fest und sicher eingebaut sind. Lose Teile können im Falle eines plötzlichen Bremsmanövers oder eines Unfalls zu gefährlichen, fliegenden Geschossen werden.

Vorsicht beim Entfernen von Innenverkleidungen. Die Fahrzeughersteller verwenden verschiedenste Befestigungsteile die bei der Demontage beschädigt werden können.

INSTRUCTIONS

Attention!

Sie benötigen je nach Fahrzeugmodell nachfolgend aufgeführte Werkzeuge, die Sie sich bereitlegen sollten.

• Schraubendreher für Torx – Größe TX 10/ TX 20
  • Kreuzschraubendreher PH 2
  • Ratsche mit Nuss Innenvielzahn Größe 50

TOOLS

EINBAU DER LAUTSPRECHER

ACHTUNG!

Vergewissern Sie sich vor der Montage, dass die Zündung ausgeschaltet ist!

Klemmen Sie vor der Installation den Minuspol der Batterie ab! In den Frontsitzen befinden sich Airbags und / oder entsprechende Sensoren.

Wir empfehlen DRINGEND Airbagleitungen NICHT zu trennen!

Nur autorisierte Fachwerkstätten sind befugt Airbagleitungen zu trennen!

INSTALLATION OF SPEAKERS

ATTENTION!

Einbau der Untersitzbasslautsprecher unter den vorderen Sitzen

Aufgrund der unterschiedlichen Bauweisen der Fahrzeuge kann hier nur exemplarisch ein Modell gezeigt werden.

Die Montage ist in allen BMW Modellen ähnlich.

Entfernen Sie die 4 Schrauben an den Enden der Sitzschienen um den Sitz zu lösen. Kippen Sie nun den Sitz nach hinten. Trennen Sie nicht die Leitungen vom Sitz.

EINBAU DER LAUTSPRECHER

STALLATION OF SPEAKERS

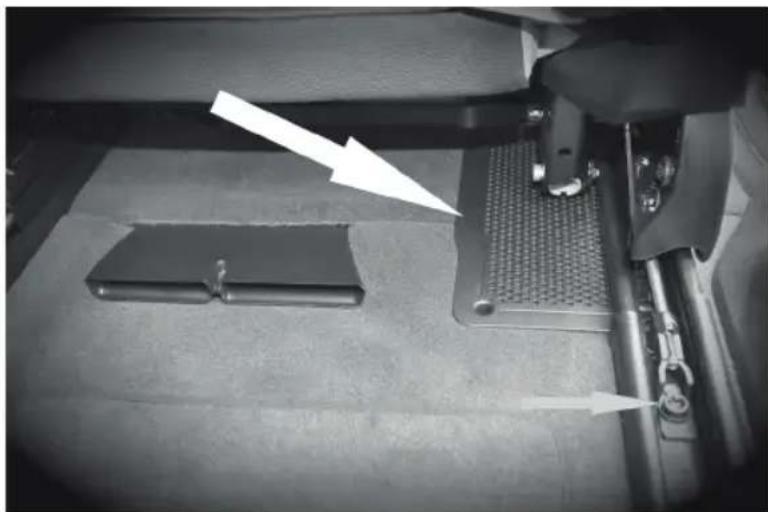

Schrauben Sie die 4 Schrauben der Tep- Loosen the 4 screws of the carpet panels pichabdeckung heraus und entfernen Sie and remove it. diese.

Lösen Sie nun die Schrauben der gelochten Halteplatte und entfernen diese ebenfalls.

Lösen Sie die 4 Schrauben des Untersitzbass, trennen den Stecker des Anschlusskabels und entnehmen den Lautsprecher.

EINBAU DER LAUTSPRECHER

STALLATION OF SPEAKERS

Ersetzen Sie nun den Werkssubwoofer und schließen Sie die Leitung an. Prüfen Sie den Sitz der unteren Halteabdeckung.

Schrauben Sie nun die untere Abdeckung wieder auf das Subwoofergehäuse und montieren Sie Abdeckung und Sitz in umgekehrter Reihenfolge zusammen, wie unten gezeigt.

Achten Sie besonders auf festen Sitz der Sitzschrauben!

ATTENTION!

TECHNISCHE DATEN SPECIFICATIONS

UG BMW 20 SUB U

• 200 mm (8") High-End Plug & Play Untersitzbass mit flachen Abmessungen und starkem Neodym-Magnet
  • Plug & Play Aluminium Druckgusskorb
  • Hochbelastbare 63 mm Schwingspule
• Impedanz 2 Ω
• Nenn- / Musikbelastbarkeit 250 / 400 W Kennschalldruck: 86 dB (1W/1m)
• Plug & Play zum Einfachen Austausch des Serienuntersitzbasses, passend für diverse BMW Modelle

UG BMW 20 SUB U

ETON behält sich das Recht vor, die beschriebenen Produkte ohne jegliche Vorankündigung zu verändern oder zu verbessern. Alle Rechte sind vorbehalten. Die auch teilweise Vervielfältigung des vorliegenden Handbuchs ist untersagt.
