Produkttyp	Heißluftgebläse
Marke	Zipper
Modell	ZI-WKS165
Abmessungen (ca.)	250 x 80 x 80 mm
Gewicht	0,8 kg
Netzspannung	230 V, 50 Hz
Leistungsaufnahme	2000 W
Temperaturbereich	50 - 650 °C
Luftstrom	250 - 500 l/min (einstellbar)
Hauptfunktionen	Kunststoffschweißen, Farbentfernung, Schrumpfen, Verformen
Lieferumfang	Gerät, Flachdüse, Runddüse, Reflektordüse, Bedienungsanleitung
Wartung	Luftschlitze reinigen, Heizelement prüfen, Kohlebürsten ggf. ersetzen
Sicherheitsmerkmale	Überhitzungsschutz, hitzebeständiger Griff, Standfuß, Sicherheitsschalter
Ersatzteile	Düsen, Heizelemente, Kohlebürsten
Garantie	2 Jahre (bei bestimmungsgemäßer Nutzung)

Häufig gestellte Fragen - ZI-WKS165 Zipper

Wie schalte ich das Gerät ein?

Schließen Sie das Gerät an eine Steckdose an und stellen Sie den Ein-/Ausschalter auf Position "I". Regeln Sie die gewünschte Temperatur und Luftmenge mit den entsprechenden Drehreglern. Lassen Sie das Gerät kurz aufheizen.

Welche Düsen sind im Lieferumfang enthalten?

Es sind eine Flachdüse, eine Runddüse und eine Reflektordüse enthalten. Die Flachdüse eignet sich zum Flächenbearbeiten, die Runddüse für punktgenaues Arbeiten und die Reflektordüse für das Schweißen von Kunststoffen.

Wie reinige ich das Heißluftgebläse?

Lassen Sie das Gerät vollständig abkühlen. Reinigen Sie das Gehäuse mit einem trockenen Tuch. Die Lüftungsschlitze können mit einem Pinsel oder Druckluft von Staub befreit werden. Verwenden Sie keine Chemikalien.

Kann ich das Gerät zum Ablösen von Farbe verwenden?

Ja, mit der Flachdüse und einer Temperatur von etwa 300-400 °C können Sie Farbe ablösen. Achten Sie auf ausreichende Belüftung und verwenden Sie eine Schutzbrille. Halten Sie das Gerät in Bewegung, um Überhitzung des Untergrunds zu vermeiden.

Was bedeutet die Überhitzungsanzeige?

Das Gerät ist mit einem Überhitzungsschutz ausgestattet. Bei zu hoher Temperatur schaltet es sich automatisch ab. Lassen Sie es abkühlen und überprüfen Sie die Lüftungsschlitze auf Verstopfungen. Nach dem Abkühlen kann es wieder eingeschaltet werden.

Wie wechsle ich das Heizelement?

Der Austausch des Heizelements sollte nur von qualifiziertem Fachpersonal durchgeführt werden. Öffnen Sie das Gehäuse nicht eigenmächtig, da sonst die Garantie erlischt. Wenden Sie sich an den Zipper-Kundendienst.

Für welche Kunststoffe ist das Gerät geeignet?

Das Gerät eignet sich zum Schweißen von Thermoplasten wie Polyethylen (PE), Polypropylen (PP) und PVC. Verwenden Sie die passende Düse und stellen Sie die Temperatur entsprechend dem Kunststoff ein (z.B. 350 °C für PE).

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie das Gerät nicht auf brennbaren Untergründen. Halten Sie Kinder und Haustiere fern. Tragen Sie eine Schutzbrille und hitzebeständige Handschuhe. Lassen Sie das Gerät nach Gebrauch abkühlen, bevor Sie es verstauen.

Wie lagere ich das Gerät?

Bewahren Sie das Gerät an einem trockenen, staubfreien Ort auf. Wickeln Sie das Kabel nicht um das heiße Gerät. Lassen Sie es vor der Lagerung vollständig abkühlen. Bewahren Sie die Düsen und das Zubehör gesondert auf.

Wo finde ich Ersatzteile?

Ersatzteile wie Düsen, Heizelemente oder Kohlebürsten erhalten Sie im Fachhandel oder direkt über die Zipper-Website (www.zipper-maschinen.de). Geben Sie bei der Bestellung immer die Modellnummer ZI-WKS165 an.

BEDIENUNGSANLEITUNG ZI-WKS165 Zipper

DE BETRIEBSANLEITUNG

Übersetzung / Translation

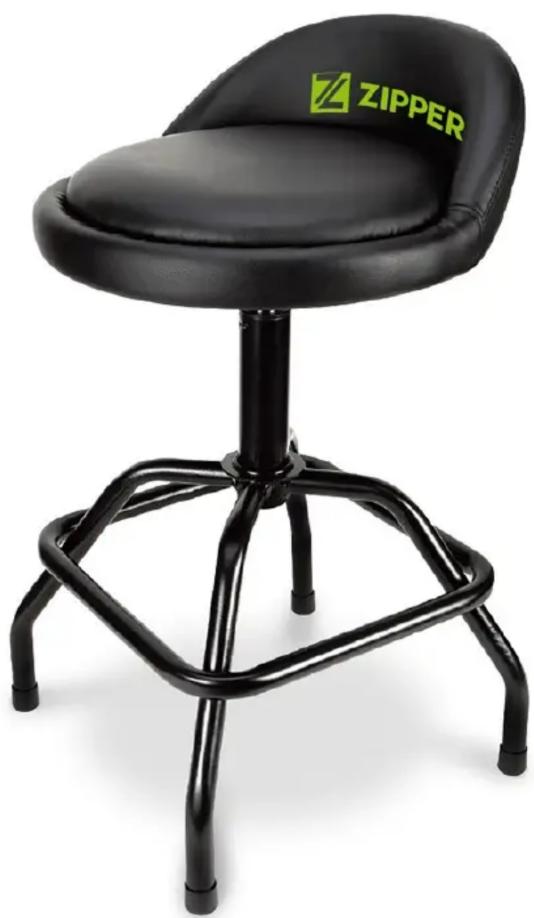

EN USER MANUAL WORKSHOP STOOL

WERKSTATTSESSEL

SICHERHEITSZEICHEN / SAFETY SIGNS

DE

SICHERHEITSZEICHEN

BEDEUTUNG DER SYMBOLE

EN

SAFETY SIGNS

DEFINITION OF SYMBOLS

DE BETRIEBSANLEITUNG LESEN!

EN READ THE USER MANUAL!

DE max. zulässige Gewichtsbelastung

EN Max. permitted load capacity

DE Stellen sie sich nicht auf das Produkte bzw. verwenden sie es nicht als Aufstiegshilfe (Leiter).

DE Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die entfernt wurden, sind umgehend zu erneuern!

Beschreibung / Description

1	Sitzkissen mit Bedienhebel / seat cushion with operating lever
2	Unterteil / base
3	Pneumatikzylinder / pneumatic cylinder
4	Betriebsanleitung / user manual

Technische Daten / Technical Data

Parameter / parameters

max. Beladung / max. permitted load	150 kg
Sitzhöhe (einstellbar) / seat height (adjustable)	570 – 720 mm
max. Werkstückgröße / max. workpiece dimension	280 mm
Standfläche / base dimension	390 x 390 mm
Rohrmaterial / tube material Eisen / iron
Rohrdimension / tube dimension	1,5 x ∅25 mm
Nettogewicht / net weight	5,6 kg
Bruttogewicht / gross weight	6,5 kg
Produktmaße (L x B x H) / product dimensions (L x W x H)	390 x 390 x 690 - 890 mm

Bestimmungsgemäße Verwendung / Intended use

(DE) Das Produkt ist ausschließlich für folgende Tätigkeiten bestimmt: Als Werkstattsessel zum Sitzen bei diverseren Arbeiten auf ebenen Flächen unter einhalten der max. Gewichtsbeschränkungen.

• Nicht auf Werkstattssessel stellen.
• Änderungen der Konstruktion.
• Verwenden des Produkts auf Steigungen und Gefällen.
• Betreiben des Produkts außerhalb der in dieser Anleitung angegebenen technischen Grenzen.
• Entfernen der an dem Produkt angebrachten Sicherheitskennzeichnungen.
• Verwenden des Produkts als Aufstiegshilfe (Leiter).

(EN)

(DE) Achten sie beim Arbeiten auf einen sicheren Stand des Produkts. Auf Quetschgefahren achten, Finger oder sonstige Körperteile von beweglichen Teilen des Produktes fernhalten. Verwenden Sie das Produkt niemals auf Steigungen, Gefällen als Aufstiegshilfe und belasten Sie dieses nur innerhalb der angegebenen max. Gewichtsangaben.

Stellen Sie sicher, dass Dritte einen entsprechenden Sicherheitsabstand zum Produkt einhalten, und halten Sie insbesondere Kinder vom Produkt fern bzw. lagern sie es außerhalb der Reichweite von Kindern. Teile des Produkts stehen unter Druck. Das Produkt nicht der Hitze aussetzen!

Zusammenbau / Assembly

(DE) Das Unterteil auf eine feste, ebene Fläche stellen und das breitere Ende des Pneumatikzylinders in die Öffnung des Unterteils einführen.

(DE) Die Sitzbaugruppe vorsichtig auf die Mittelstange des Pneumatikzylinders setzen und nach unten drücken.

Vergewissern Sie sich, dass alle drei Teile richtig sitzen und fest zusammenpassen. Sie sollten nun in der Lage sein, den Sessel am Kissen hochzuheben, ohne dass er sich vom Pneumatikzylinder löst. Wenn sich der Sitz ablöst, wiederholen Sie den Zusammenbau.

(DE) Den Bedienhebel drücken und der Sitz fährt nach oben. Unter Belastung den Bedienhebel drücken und der Sitz fährt nach unten

Falsche Reinigungsmittel können den Lack des Produkts angreifen. Verwenden Sie zum Reinigen keine Lösungsmittel, Nitroverdünnung oder andere Reinigungsmittel, die den Lack des Produkts beschädigen könnten. Beachten Sie die Angaben und Hinweise des Reinigungsmittelherstellers! Verwenden zur Reinigung ein weiches Tuch und eine milde Seifenlösung
