TechniSmart Door/Window Contact - Tür/Fenster Sensor TECHNISAT - Kostenlose Bedienungsanleitung

Produkttyp	Tür/Fenster Kontakt
Marke	TechniSat
Modell	TechniSmart Door/Window Contact
Abmessungen (HxBxT) Tür/Fensterkontakt	84 x 26 x 22,5 mm
Abmessungen (HxBxT) Magnetkontakt	34 x 11 x 9,5 mm
Gewicht Tür/Fensterkontakt	32 g
Gewicht Magnetkontakt	8 g
Stromversorgung	1 x CR123A 3V, 1000 mAh
Funkfrequenz	433,92 MHz
Sendeleistung	max. 10 dBm EIRP
Arbeitstemperatur	-10°C bis +50°C
Luftfeuchtigkeit	90% rh (nicht kondensierend)
Artikelnummer	0000/9562
Kompatibilität	TechniSmart Zentrale
Installation	Wandmontage mit Schrauben, Ausrichtung auf Magnetkontakt (max. 1 cm Abstand)
Funktionen	Erfassung von Öffnen/Schließen, Manipulationsalarm, Status-LED, Test-Taste
Batteriewechsel	CR123A, Front abhebeln, Polarität beachten
Garantie	24 Monate gesetzliche Gewährleistung
Konformität	EU-Richtlinie 2014/53/EU

Häufig gestellte Fragen - TechniSmart Door/Window Contact TECHNISAT

Wie verbinde ich den TechniSmart Tür/Fensterkontakt mit der Zentrale?

Wie tausche ich die Batterie aus?

Wie montiere ich den Sensor richtig?

Was bedeutet die Status-LED?

Wie kann ich den Manipulationsalarm deaktivieren?

Ist der Sensor wasserdicht?

Kann ich den Sensor im Freien verwenden?

Was tun, wenn der Sensor nicht reagiert?

Wie entsorge ich das Gerät umweltgerecht?

Wo finde ich die Konformitätserklärung?

BEDIENUNGSANLEITUNG TechniSmart Door/Window Contact TECHNISAT

TECHNISMART Tür/Fensterkontakt

Sicherheitshinweise

Bestimmungsgemäßer Gebrauch

Der TECHNISMART Tür/Fensterkontakt ist in Verbindung mit der TECHNISMART Zentrale zum erfassen und auswerten von Bewegungen (Öffnen/Schließen) ausgelegt. Das Gerät ist nur für die private Nutzung zugelassen.

Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jede Person, die das Gerät aufstellt, bedient, reinigt oder entsorgt. Lesen Sie bitte die Bedienungsanleitung und alle Sicherheitshinweise sorgfältig durch und bewahren Sie sie für späteres Nachschlagen sorgfältig auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung, der Bedienungsanleitung der TECHNISMART Zentrale und auf der Rückseite des Gerätes.

Sicherer Umgang mit dem Gerät

Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.

Beachten Sie alle nachfolgenden Hinweise zur bestimmungsgemäßen Nutzung des Gerätes und um Gerätedefekten und Personenschäden vorzubeugen.

• Reparieren Sie das Gerät nicht selbst. Eine Reparatur darf nur von geschultem Fachpersonal durchgeführt werden. Wenden Sie sich an unsere Kundendienststellen.
• Das Gerät darf nur in den dafür angegebenen Umgebungsbedingungen betrieben werden.
• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das Gerät gelangt, entnehmen Sie die Batterien und verständigen Sie den Service
• Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.
• Bei auffälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen am Gehäuse unverzüglich den Service verständigen.

• Wenn das Gerät Schäden aufweist, darf es nicht in Betrieb genommen werden.

• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Duschen, Swimmingpools oder fließendem/spritzendem Wasser in Betrieb. Es besteht die Gefahr eines elektrischen Schlages und/oder Gerätedefekten.

• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.

- Es ist verboten Umbauten am Gerät vorzunehmen.

- Halten Sie Verpackungsmaterial von Kindern fern. Es besteht Erstickungsgefahr.

Hertiger Hinweis zur Entsorgung von Batterien/Akkus: Batterien/Akkus können Giftstoffe enthalten und die Umwelt schädigen. Entsorgen Sie Batterien/Akkus deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie Batterien/Akkus niemals in den normalen Hausmüll. Sie können verbrauchte Batterien/Akkus bei Ihrem Fachhändler oder an speziellen Entsorgungsstellen unentgeltlich entsorgen.

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2012/19/EU des Europäischen Parlaments und Rates vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte - fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Rechtliche Hinweise

Hiermit erklärt TechniSat, dass der Funkanlagentyp TECHNISMART Tür/Fensterkontakt der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konf.tsat.de/?ID=23982

TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar.

Änderungen und Druckfehler vorbehalten. Stand 07/22.

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im

Downloadbereich der TechniSat-Homepage unter www.technisat.de.

TECHNISMART und TechniSat sind eingetragene Warenzeichen der:

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

Die TECHNISMART Datenschutzerklärung können Sie unter folgenden Link einsehen:

https://www.technisat.com/de_DE/Datenschutzbedingungen-TECHNISMART-App/352-100174/

Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen. Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsansprüchen wenden Sie sich bitte an den Händler des Produktes.

Hinweis!

Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere Technische Hotline:

Mo. - Fr. 8:00 - 18:00 unter Tel.:

03925/9220 1800 erreichbar.

Reparaturaufträge können auch direkt online unter

www.technisat.de/reparatur, beauftragt werden.

Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift:

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

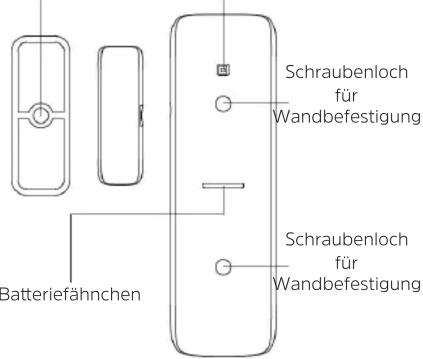

Geräteübersicht

Status-LED

und

Test-Taste

Schraubenloch

für

Wandbefestigung

Manipulations-

alarm

Montagehinweise

Vor der Montage sollten Sie den Tür/Fensterkontakt mit der TECHNISMART Zentrale verbinden.
Um den Tür/Fensterkontakt erstmalig einzuschalten, ziehen Sie das Batteriefähnchen komplett heraus.
Die Markierungen am Tür/Fensterkontakt und am Magnetkontakt müssen zueinander ausgerichtet sein. Der Abstand zwischen beiden Geräten darf 1 cm nicht überschreiten.
Montieren Sie den Tür/Fensterkontakt nicht in der nähe von hohen Magnetischen oder Elektromagnetischen Feldern

Batterie austauschen

Zum Betrieb wird eine Batterie CR123A 3V, 1000mAh benötigt. Stecken Sie einen Schlitzschraubendreher in die Aussparung (A) und hebeln Sie die Front vorsichtig ab. Achten Sie beim Einlegen auf die Polung der Batterie.

Tür/Fensterkontakt einlernen

Zum Einlernen des Tür/Fensterkontakt scannen Sie mit der TECHNISMART-App den QR-Code auf der Gehäuseseite. Mehr Infos hierzu in der Bedienungsanleitung zum TECHNISMART Startpaket.

Technische Daten

Stromversorgung 1 x CR123A 3 V, 1000 mAh
Funkfrequenz 433,92MHz
Sendeleistung max. 10 dBm EIRP
Umgebungsbedingungen Arbeitstemperatur: -10°~50°Luftfeuchtigkeit: 90%rh (nicht kondensierend)
Gewicht 32 g (Tür/Fensterkontakt)	8 g (Magnetkontakt)
Abmessungen (HxBxT) 84 x 26 x 22,5 mm (Tür/Fensterkontakt)34 x 11 x 9,5 mm (Magnetkontakt)
Artikelnummer 0000/9562
