PW 10 - Subwoofer ETON - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer (passiv, Doppelschwingspule)
Marke	ETON
Modell	PW 10
Nennimpedanz	2 x 2 Ω
Resonanzfrequenz (fs)	33,6 Hz
Gesamtgüte (Qts)	0,510
Äquivalentvolumen (VAS)	20,33 l
Kraftfaktor (BL)	15,72 Tm
Schwingspulendurchmesser	60 mm
Effektive Membranfläche (SD)	308 cm²
Schalldruckpegel (1W/1m)	84,5 dB
Belastbarkeit (RMS / Musik)	500 W / 1000 W
Außendurchmesser	278 mm
Ausschnittdurchmesser	234 mm
Einbautiefe	135 mm
Gewicht	6,0 kg
Anzahl Befestigungslöcher	8
Empfohlenes Gehäuse (Bassreflex)	35 l, Rohr Ø100 mm x 340 mm, 1 Port
Empfohlenes Gehäuse (geschlossen)	18–30 l, mit Dämmwolle 50% gefüllt
Einbauhilfe	Gummi-Einbauring im Lieferumfang
Zubehör	Einbau-Gummi-Ring, Dichtmaterial

Häufig gestellte Fragen - PW 10 ETON

Wie schließe ich den PW 10 Subwoofer an einen Verstärker an?

Der PW 10 hat eine Doppelschwingspule mit 2 x 2 Ω. Sie können die Spulen parallel (1 Ω) oder in Reihe (4 Ω) schalten. Beachten Sie die Mindestimpedanz Ihres Verstärkers. Verwenden Sie geeignete Lautsprecherkabel und achten Sie auf korrekte Polung.

Welches Gehäusevolumen wird für den PW 10 empfohlen?

Für eine Bassreflexbox wird ein Nettovolumen von 35 l mit einem Port (Ø100 mm, Länge 340 mm) empfohlen. Für eine geschlossene Box sind 18–30 l geeignet, gefüllt mit 50% Dämmwolle. Minimale Plattenstärke: 18 mm.

Kann ich den PW 10 in ein Fahrzeug einbauen?

Ja, der Einbau in ein Auto ist möglich. Achten Sie auf ausreichende Belüftung und sichere Befestigung. Trennen Sie vor der Installation die Fahrzeugbatterie ab (Minuspol). Bei tragenden Karosserieteilen Fachwerkstatt konsultieren.

Was bedeuten die Angaben '2 x 2 Ω' auf dem Subwoofer?

Der Subwoofer hat zwei Schwingspulen mit je 2 Ω Impedanz. Sie können die Spulen parallel (1 Ω) oder in Reihe (4 Ω) verschalten, je nach Verstärker. Die Gesamtimpedanz darf die Mindestlast des Verstärkers nicht unterschreiten.

Wie hoch ist die maximale Belastbarkeit des PW 10?

Die Dauerbelastbarkeit (RMS) beträgt 500 Watt, die Musikbelastbarkeit 1000 Watt. Überschreiten Sie diese Werte nicht, um Schäden zu vermeiden.

Welche Maße hat der PW 10?

Außendurchmesser: 278 mm, Ausschnittdurchmesser: 234 mm, Einbautiefe: 135 mm. Gewicht: 6,0 kg.

Ist der PW 10 für den Betrieb ohne Gehäuse geeignet?

Nein, der Subwoofer muss in ein geeignetes Gehäuse eingebaut werden (Bassreflex oder geschlossen). Freiluftbetrieb zerstört den Lautsprecher und ist nicht zulässig.

Wie reinige und pflege ich den PW 10?

Reinigen Sie die Membran und den Korb vorsichtig mit einem weichen, trockenen Tuch. Vermeiden Sie Feuchtigkeit und aggressive Reinigungsmittel. Der Gummi-Einbauring kann bei Bedarf mit etwas Seifenwasser gereinigt werden.

Was ist bei der Installation zu beachten?

Verwenden Sie den mitgelieferten Gummi-Einbauring für eine luftdichte Abdichtung. Schrauben Sie den Subwoofer mit geeigneten Schrauben fest. Achten Sie auf eine ebene Auflagefläche und vermeiden Sie Verformungen des Korbes.

Kann ich die Garantie verlieren?

Eigenmächtige Reparaturen oder Veränderungen führen zum Garantieverlust. Bei Defekten wenden Sie sich an einen ETON-Fachhändler. Auch unsachgemäße Installation (z.B. zu hohe Verstärkerleistung) kann die Garantie beeinträchtigen.

BEDIENUNGSANLEITUNG PW 10 ETON

EINBAU-ANLEITUNG INSTRUCTION MANUAL

Einführung

ETON bedankt sich ausdrücklich für den Kauf dieses Subwoofers und beglückwünscht Sie zu der Wahl dieses ausgezeichneten Produktes.

Der ETON Subwoofer garantiert hervorragende Leistungen. Die elektrischen, mechanischen und klanglichen Eigenschaften bleiben über die gesamte Lebensdauer des Produktes erhalten. Wir wünschen Ihnen viel Freude beim Hören.

Bedienungsanleitung

Die vorliegende Bedienungsanleitung wurde so konzipiert, dass Sie Ihnen eine korrekte Installation ermöglicht. Sie enthält Informationen und grundsätzliche Vorgehensweisen für die korrekte Funktionsweise des Produktes und deren daran angeschlossenen externen Geräte. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie mit der Installation oder dem Anschluss des Subwoofers mit integriertem Verstärkermodul beginnen.

Introduction

Sicherheitshinweise Safety In

tructions

Achtung!

Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese Informationen sind hervorgehoben und eingefügt, um Sie über mögliche persönliche Schäden oder Beschädigungen von Sachwerten zu informieren.

Attention!

DAUERHAFTES AUSGESETZTSEIN VON LAUTSTÄRKEN ÜBER 85dB KANN ZUR SCHÄDIGUNG DES GEHÖRS FÜHREN. VERSTÄRKER BETRIEBENE AUTOHIFI-ANLAGEN KÖNNEN LEICHT SCHALLDRÜCKE ÜBER 130 dB ERZEUGEN UND IHR GEHÖR NACHHALTIG SCHÄDIGEN. BITTE BENUTZEN SIE DEN GESUNDEN MENSCHENVERSTAND UND VERMEIDEN SIE SOLCHE RISIKEN.

Hearing Damage

CONTINUOUS EXPOSURE TO SOUND PRESSURE LEVELS OVER 85dB MAY CAUSE PERMANENT HEARING LOSS. HIGH POWERED AUTO-SOUND SYSTEMS MAY PRODUCE SOUND PRESSURE LEVELS WELL OVER 130 dB. THIS MAY CAUSE DAMAGE OF HEARING. USE COMMON SENSE AND AVOID SUCH RISKS!

Lautstärke und Fahrerbewusstsein

Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen.

ETON übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen.

Sollen Karosseriebleche ausgeschnitten oder entfernt werden, nehmen Sie Kontakt mit Ihrer Fahrzeug-Vertragswerkstatt auf. Bei Beschädigungen tragender Karosserieteile kann die Betriebserlaubnis erlöschen.

ATTENTION!

Verpackung und Inhalt

Die PW-Subwooferserie ist mit einem Gummi-einbauring versehen und in einem dafür konstruierten schützenden Karton verpackt. Beschädigen Sie die Verpackung nicht und bewahren Sie diese für die spätere Verwendung im Schadensfalle auf. Kontrollieren Sie bei Erhalt des Subwoofers, dass: Die Verpackung intakt ist, der Inhalt den Spezifikationen entspricht und das Produkt keine Beschädigung aufweist. Bei Fehlen oder Beschädigung von Teilen setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung. Geben Sie hierbei sowohl das Modell als auch die Seriennummer des Subwoofers an.

Table of contents

Die nachfolgenden Werkzeuge werden für den Einbau benötigt:

Geeignete Schrauben
Dichtmaterial: mitgelieferter

Einbau-Gummi-Ring o.ä.

HINWEIS: Wir empfehlen den Subwoofer mittels Einschraubmuffen / Einschlagmuttern o.ä. fest zu verschrauben. Eine Abdichtung kann mittels des mitgelieferten Gummi-Einbauringes erfolgen oder mittels EPDM Dichtband / Quellband. In jedemfalle ist auf eine feste und luftdichte Montage zu achten.

Vorsichtsmaßregeln Precatio

Achtung! Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. Dies ist nicht bei allen Fahrzeugen problemlos möglich. Bitte informieren Sie sich in Ihrer Fachwerkstatt oder finden Sie Hinweise in der Fahrzeugbetriebsanleitung.

Hinweis: Die Installation und die Einstellung des Subwoofers sollte nur von qualifiziertem Personal vorgenommen werden. Lesen Sie die Bedienungsanleitung sorgfältig und folgen Sie den darin gegebenen Hinweisen zum Anschluss und zur Einstellung des subwoofers.

Warnung! Bevor Sie externe Geräte anschließen, die nicht zur Verstärkereinheit gehören, sollten Sie die entsprechenden Hinweise in der Bedienungsanleitung dieses Gerätes beachten.

Warnung! Im Falle eines Defektes versuchen Sie nicht den Subwoofer selbst zu reparieren. Wenden Sie sich bei Bedarf ausschließlich an Ihren ETON Fachhändler der den technischen Kundendienst informieren wird. Jede unbefugte Änderung bedeutet das Erlöschen des Garantieanspruchs.

Warnung! Der Subwoofer ist für den Einbau in ein dafür vorgesehenes Subwoofer Gehäuse, wie die aus der ETON PW-BR Serie konzipiert, sowie massive Selbstbaugehäuse. Wird der Subwoofer in ein anderes Subwoofergehäuse, z. B. ein Eigenbau-Gehäuse eingebaut, muss auf eine plane und dichte Auflagefläche geachtet werden. Die Luftdichtigkeit zum Gehäuse hin ist mit Dichtband / Dichtstoffen herzustellen, welche nicht die Funktion des Subwoofers beeinflussen. Die Umgebungstemperatur kann zwischen 0° C und 60° C sein.

- Read first

Vor dem Einbau Before Insta

Dieser Abschnitt konzentriert sich auf Erwägungen hinsichtlich des dafür vorgesehenen Einbaus Ihres neuen Subwoofers in ein Subwoofergehäuse.

Wenn Sie den Subwoofer in ein nicht dafür vorgesehenes und freigegebenes Subwoofergehäuse von ETON einbauen möchten, prüfen Sie zuvor ob die Platzverhältnisse ausreichend sind und Ihr Verstärker die technischen Vorraussetzungen für den Betrieb mit dem PW Subwoofer aufweist.

Vor dem Einbau des Subwoofers prüfen Sie bitte folgende Punkte:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen den Subwoofer einzubauen.
2. Prüfen Sie bei einem Fremdprodukt / Eigenbaugehäuse, wo Sie den Subwoofer platzieren können. Sie müssen dafür eine Montageöffnung mit geeigneten Mitteln herstellen, die Öffnung sollte mit ausreichender Einbautiefe und planer Auflagefläche sein.

tion

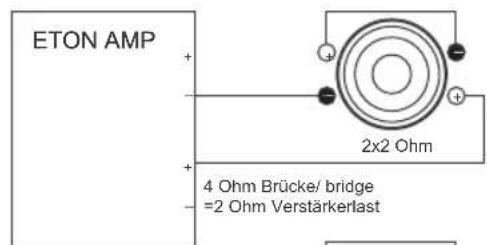

Anschluss Connection

Bei Auswahl des passenden

Verstärkers (AMPs) oder

Subwoofer darf die Verstärker-

Ausgangsimpedanz (Ohm)

nicht unterschritten werden!

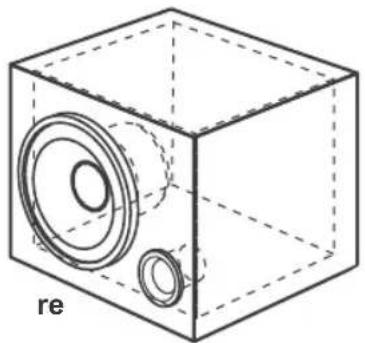

Bass-Reflex Box Ventilated B

K

Bassreflex Gehäuse PW 8

Gehäuse Nettovolumen 201 (inkl. Chassis)

Chassis Volumen 2,5 l

Rohrdurchmesser 70 mm

Rohrlänge 300

Anzahl der Ports 1

keine Wolle

Bassreflex Gehäuse PW 10

Gehäuse Nettovolumen 35 l (inkl. Chassis)

Chassisvolumen 3,0 l

Rohrdurchmesser 100 mm

Rohrlänge 340

Anzahl der Ports 1

keine Wolle

Bassreflex Gehäuse PW 12

Gehäuse Nettovolumen 50 l (inkl. Chassis)

Chassisvolumen 4,0 l

Rohrdurchmesser 100 mm

Rohrlänge 260

Anzahl der Ports 1

keine Wolle

Wir empfehlen das Gehäuse zu verstreben um die Stabilität der Subwooferbox zu gewährleisten, eine Plattenstärke von minimum 18 mm.

Geschlossenes Gehäuse PW 8

Gehäuse Nettovolumen 8 - 15 l

(inkl. Chassis)

Chassis Volumen 2,5 l

QTC (Einbaugüte) 0,802 – 0,704

mit Dämmwolle Gehäuse 50% gefüllt

Geschlossenes Gehäuse PW 10

Gehäuse Nettovolumen 18-30 l

(inkl. Chassis)

Chassisvolumen 3,0 l

QTC (Einbaugüte) 0,750 – 0,670

mit Dämmwolle Gehäuse 50% gefüllt

Geschlossenes Gehäuse PW 12

Gehäuse Nettovolumen 22-38 l

(inkl. Chassis)

Chassisvolumen 4,0 l

QTC (Einbaugüte) 0,798 – 0,688

mit Dämmwolle Gehäuse 50% gefüllt

Wir empfehlen das Gehäuse zu verstreben um die Stabilität der Subwooferbox zu gewährleisten, eine Plattenstärke von minimum 18 mm.

Technische Daten Technical

ta

TSP TSP

Nennimpedanz Zn (Ω) Nominal impedance Zn (Ω)
Gleichstromwiderstand Re DC resistance Re
Resonanzfrequenz fs 1W / TSP (Hz) Resonance frequency fs 1W / TSP (Hz)
Gesamtgüte QTS Total Q QTS
Elektrische Güte QES Electrical Q QES
Mechanische Güte QMS Mechanical Q QMS
Äquivalentvolumen VAS (dm3) Equivalent air volume of suspension VAS (dm3)
Kraftfaktor BL x I (Tm) Force factor BL x I (Tm)
Nachgiebigkeit der Aufhängung CMS (mm/N) Suspension compliance CMS (mm/N)
Ges. bewegte Masse MMS (g) Total moving mass MMS (g)
Schwingspulen-Durchmesser Voice coil diameter
Schwingspulen-Induktivität Le (mH) @ 10 kHz Voice coil inductance Le (mH) @ 10 kHz
Effektive Abstrahlfläche SD (cm2) Effective piston area SD (cm2)
Pegel (dB) *bei 1 W / 1m	SPL (dB) *bei 1 W / 1m
Belastbarkeit (W)	Rated power / music power (W)

Maße	Dimensions
Außendurchmesser	Outer Diameter
Ausschnittdurchmesser	Cut Out Diameter
Einbautiefe	Installation Depth
Gewicht	Weight
Anzahl der Verschraubungslöcher	Number of Screwholes

Technische Daten Technical

ta

PW 8 PW 10 PW 12

2 x 2 Ω2 x 2 Ω2 x 2 Ω
3.8 Ω3.8 Ω3.8 Ω
37.0 33.6 31.6
0.514 0.510 0.462
0.564 0.560 0.502
5.843 5.753 5.734
8.998 20.330 43.720
13.560 15.720 17.912
0.175 0.151 0.121
105 148 208
50 60 63
1.640 1.844 1.498
190 308 502
81.0 84,5 87.0
300 / 400 W	500 / 1000 W	600 / 1200 W

PW 8 PW 10 PW 12

216 mm	278 mm	326 mm
186 mm	234 mm	286 mm
131 mm	135 mm	152 mm
4.6 kg	6.0 kg	7.0 kg
8	8	8

FETON

ETON Car-Audio GmbH

Pfaffenweg 21

89231 Neu-Ulm

Germany

www.eton-caraudio.com

ETON behält sich das Recht vor, die beschriebenen Produkte ohne jegliche Vorankündigung zu verändern oder zu verbessern. Alle Rechte sind vorbehalten. Die auch teilweise Vervielfältigung des vorliegenden Handbuchs ist untersagt.
