Comet CMI 594 W - Dunstabzugshaube SILVERLINE - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Modell	Comet CMI 594 W
Marke	Silverline
Breite	500 mm
Tiefe	516 mm
Höhe (Gerät)	417 mm
Höhe (Einbau)	Abluft: 632-1012 mm, Umluft: 778-1012 mm
Gewicht	18 kg
Netzspannung	220-240 V ~ 50 Hz
Motorleistung	195 W
Gesamtleistung	214 W
Absicherung	10 A
Max. Luftdurchsatz (Abluft)	900 m³/h
Beleuchtung	Power-LED (6 W direkt + 13 W indirekt)
Schutzklasse	I
Filter	Metallfettfilter (waschbar) + Aktivkohlefilter-Pad AFP 750 (waschbar)
Steuerung	Tasten + Fernbedienung
Nachlaufautomatik	Ja, 15 Minuten
Fettfilterreinigungsanzeige	Ja (C-Symbol im Display)
Garantie	2 Jahre
Kundendienst	[phone]

Häufig gestellte Fragen - Comet CMI 594 W SILVERLINE

Wie reinige ich den Metallfettfilter?

Der Metallfettfilter sollte alle 1-2 Wochen gereinigt werden. Dazu den Filter entnehmen, in heißem Spülwasser einweichen und mit einer weichen Bürste reinigen. Anschließend gut abspülen und trocknen lassen. Der Filter ist auch spülmaschinengeeignet bis max. 55°C. Nach der Reinigung muss die Fettfilterreinigungsanzeige manuell zurückgesetzt werden (Taste ✗ gedrückt halten, bis "E" erscheint).

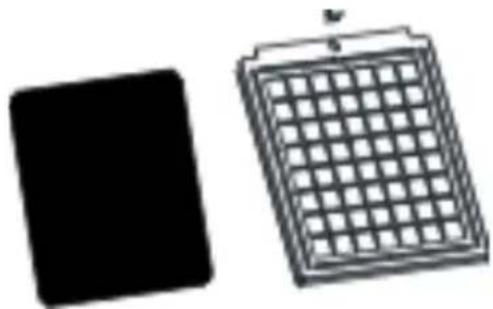

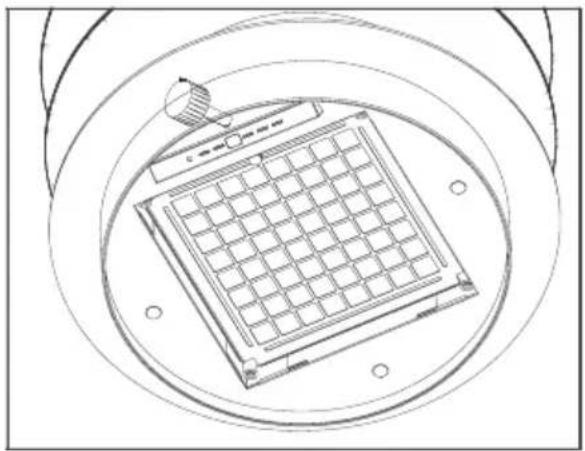

Wie wechsle ich das Aktivkohlefilter-Pad?

Zuerst den Metallfettfilter entfernen. Dann die Kohlefilterabdeckung abschrauben und das alte Pad entnehmen. Das neue Pad einsetzen und die Abdeckung wieder anschrauben. Das Aktivkohlefilter-Pad AFP 750 ist bis zu 3x waschbar und sollte alle 3-4 Monate ausgetauscht oder gereinigt werden.

Was bedeutet das leuchtende "C" im Display?

Das "C" im Display zeigt an, dass die Metallfettfilter gereinigt werden müssen. Nach der Reinigung muss die Anzeige manuell gelöscht werden, indem bei ausgeschaltetem Motor die Taste ✗ gedrückt wird, bis kurz "E" erscheint.

Wie stelle ich die Nachlaufautomatik ein?

Die Nachlaufautomatik wird durch längeres Drücken der Taste (D) auf der Fernbedienung oder der entsprechenden Taste am Gerät aktiviert. Das Blinken der Laufstufe im Display zeigt die Aktivierung an. Nach 15 Minuten schalten sich Motor und Beleuchtung automatisch aus. Die Automatik kann vorzeitig durch Drücken der Taste ① beendet werden.

Wie wechsle ich die LED-Beleuchtung?

Die Power-LEDs sind langlebig, aber bei Defekt muss die Stromzufuhr unterbrochen werden. Wenden Sie sich an den Kundendienst für Ersatz-Leuchtmittel und Austauschinformationen. Ein selbstständiger Wechsel wird nicht empfohlen.

Welche Sicherheitsabstände sind bei der Montage einzuhalten?

Bei Elektrokochstellen muss der Abstand zwischen Kochstelle und Haube mindestens 65 cm und maximal 75 cm betragen. Bei Gaskochstellen sind es mindestens 75 cm und maximal 80 cm. Diese Abstände gelten sowohl für Abluft- als auch Umluftbetrieb.

Kann ich die Haube im Umluftbetrieb verwenden?

Ja, die Haube kann sowohl im Abluft- als auch im Umluftbetrieb verwendet werden. Für den Umluftbetrieb muss ein Aktivkohlefilter-Pad eingesetzt werden, das regelmäßig gewaschen oder ausgetauscht werden muss (alle 2-4 Monate).

Wie setze ich die Fettfilterreinigungsanzeige zurück?

Nach der Reinigung der Metallfettfilter muss die Anzeige gelöscht werden. Drücken Sie bei ausgeschaltetem Motor und Licht die Taste ✗ etwa 5 Sekunden lang, bis im Display kurz ein "E" erscheint. Damit beginnt ein neuer Betriebszyklus.

Was tun bei Leistungsverlust oder lauten Geräuschen?

Mögliche Ursachen sind verschmutzte Fettfilter oder Aktivkohlefilter. Reinigen Sie die Metallfettfilter und waschen oder tauschen Sie das Aktivkohlefilter-Pad aus. Prüfen Sie auch den Abluftquerschnitt (mind. Ø 150 mm) und die Frischluftzufuhr.

Wo finde ich die Garantieinformationen und den Kundendienst?

Die Garantie beträgt 2 Jahre ab Kaufdatum. Der Kundendienst ist erreichbar unter der Telefonnummer [phone] (0,14 €/Min. aus dem dt. Festnetz, Mobil max. 0,42 €/Min.) oder per E-Mail an [e-mail]. Das Typenschild mit Artikelnummer und Seriennummer befindet sich hinter dem Metallfettfilter.

BEDIENUNGSANLEITUNG Comet CMI 594 W SILVERLINE

Dunstabzugshauben Comet Premium

Bedienungs- und Montageanleitung

Für die Ausführungen: CMW 594 (Breite: 50 cm)

Inhaltsverzeichnis

Übersicht Dunstabzugshaube 4

Technische Daten.... 5

1 Sicherheitshinweise 6

1.1 Bedienungsanleitung.... 6

1.2 Verwendete Hinweise.... 6

1.3 Kinder, besondere Personen.... 7

1.4 Bestimmungsgemäße Verwendung.... 7

1.5 Feuergefahr 8

1.6 Betrieb mit raumluftabhängiger Feuerstätte.... 8

1.7 Stromversorgung.... 8

2 Auspacken und Montage.... 9

2.1 Auspacken 9

2.2 Montage u nd Elektroanschluss 9

2.2.1 Bauliche Voraussetzungen des Abluftkanals.... 9

2.3.1 Prüfen der Dunstabzugshaubenteile 9

2.3.2 Allgemeines zur Montage....10

2.3.3 Montageskizze und -teile.... 11

2.3.4 Montage Dunstabzugshaube.... 12

3 Bedienung der Dunstabzugshaube.... 13

3.1 Beleuchtung.... 13

3.2.1 Bedienung 13

3.2.2 Leistungsstufe Gebläse wählen 13

3.2.3 Fernbedienung 14

3.2.4 Nachlaufautomatik.... 14

3.2.5 Fettfilterreinigungsanzeige C.... 15

4 Wartung 16

4.1 Allgemein 16

4.2 Dunstabzugshaube reinigen 16

4.2.1 Pflegehinweise für Edelstahlflächen 16

4.3 Metallfettfilter reinigen.... 17

4.4 Metallfettfilter abnehmen und einsetzen.... 18

4.5 Aktivkohlefilter einsetzen und austauschen 19

4.6 Wartungsintervalle.... 21

4.7 Leuchtmittel wechseln.... 21

5 Störungen 22

6 Ersatzteile und Entsorgung 23

6.1 Ersatzteile 23

6.2 Entsorgung 23

7 Garantie und Kundendienst 24

7.1 Garantiebedingungen 24

7.2 Garantiefall 24

7.3 Konformitätserklärung 25

Vielen Dank!

Lieber Kunde,

wir bedanken uns für das in uns gesetzte Vertrauen und den Erwerb dieser SILVERLINE- Dunstabzugshaube.

Dieses Gerät ist so konzipiert, dass es den Anforderungen zum privaten Gebrauch im Haushalt entspricht.

Wir bitten Sie, diese Bedienungsanleitung, die die Grundlage allen Handelns an der Haube ist, genau zu beachten.

Das Gerät entspricht den europäischen Sicherheitsbedingungen nach CE.

Für Schäden an Personen und Gegenständen, die auf eine fehlerhafte oder unsachgemäße Installation, Nutzung oder Handhabung des Geräts zurückzuführen sind, übernimmt der Hersteller keinerlei Haftung.

Sie erreichen unseren Kundendienst unter folgender Nummer:

Hotline Kundendienst

Tel.: [phone]*

Fax: [phone] - 11

*(0,14 €/Min. aus dem dt. Festnetz,

Mobilfunk max. 0,42 €/Min.)

Stand: März 2010

Per E-Mail:

[e-mail]

© Jede Vervielfältigung oder auszugsweise Veröffentlichung ist verboten.

Der Hersteller behält sich das Recht vor, evtl. notwendige Modellmodifizierungen an den Gerätetypen vorzunehmen. Dies betrifft Änderungen hinsichtlich der Bedienerfreundlichkeit, des Schutzes der Benutzer und des Gerätes sowie Anpassungen an den aktuellen technischen Standard.

Sollten Sie trotz unserer eingehenden Qualitätskontrolle etwas zu beanstanden haben, wenden Sie sich bitte an unseren Kundendienst.

Heben Sie diese Bedienungsanleitung an einem leicht zu erreichenden Platz auf.

Ihr SILVERLINE-Team

Übersicht Dunstabzugshaube

1 Netzstecker
2 Wandhalterung
3 Glasplatten
4 Haubenkörper
5 Beleuchtung
6 Edelstahl-Fettfilter
7 Aktivkohlefilter-Gehäuse und -Pad
8 Bedienung

Technische Daten

Modellname: COMET	PREMIUM
Netzanschluss: 220-24	0 V~50 Hz
Beleuchtung: Power-LED Kochfeld	6 WIndirekt 13 W
Motorleistung: 195 W
Nennleistung: 214 W
Absicherung: 10 A
Maße (BxTxH): ∅ 500	x 516 mm x 417 mm
Höhe von-bis:- bei Umluft- bei Abluft	778 - 1012 mm632 - 1012 mm
Gewicht:	18 kg
max. Luftdurchsatzbei Abluft m^3/h : 900
Schutzklasse: 1

1 Sicherheitshinweise

1.1 Bedienungsanleitung

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit der Dunstabzugs-haube arbeiten.

Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Bei Weitergabe des Gerätes an Dritte, Bedienungsanleitung mitgeben.

Hinweise unbedingt beachten, um Verletzungen von Personen und Schäden am Gerät zu vermeiden.

Für Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung entstehen, übernimmt der Hersteller keine Haftung.

1.2 Verwendete Hinweise

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Hinweise sind unbedingt zu beachten, um Unfälle und Schäden am Gerät zu vermeiden.

WARNUNG!

Warnt vor Gefahren für die Gesundheit und zeigt mögliche Verletzungsrisiken an.

Weist auf Gefährdungen für das Gerät oder andere Gegenstände hin.

VORSICHT!

Weist auf eine mögliche Gefährdung hin, die zu Sachschäden führen kann, wenn sie nicht vermieden wird.

HINWEIS!

Zeigt Tipps und Informationen an.

Verweist auf ein anderes Kapitel, einen Absatz oder Hinweis.

1 Sicherheitshinweise

1.3 Kinder, besondere Personen

1.4 Bestimmungsgemäße Verwendung

Personen (einschließlich Kinder), die wegen geistigen, physischen oder motorischen Fähigkeiten nicht in der Lage sind, das Gerät sicher zu benutzen (besondere Personen), dürfen das Gerät nicht ohne Aufsicht oder nur bei Anweisungen durch eine verantwortliche Person benutzen.

Gerät nicht unbeaufsichtigt lassen. Verwendung nur mit größter Vorsicht, wenn Kinder oder besondere Personen, die die Gefahren nicht richtig einschätzen können, in der Nähe sind.

Verpackungsmaterialien:

• nicht zum Spielen verwenden. Es besteht Erstickungsgefahr.
• Verpackungsmaterial ordnungsgemäß entsorgen (Ersatzteile und Entsorgung).

Die Dunstabzugshaube ist ausschließlich zum Reinigen des von der Kochstelle aufsteigenden Kochdunstes und für den privaten Gebrauch im Haushalt bestimmt.

• Das Gerät nur im Haushalt einsetzen.
• Das Gerät ist nicht für die gewerbliche Nutzung bestimmt.
• Dunstabzugshaube nur für den Einsatz über Elektro- oder Gaskochstellen.
• Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.

Insbesondere zu unterlassen:

• Der Betrieb der Dunstabzugshaube ohne Metallfettfilter. Fehlender Metallfettfilter führt zu massiven Fettablagerungen in der Dunstabzugshaube und den Abluftkanälen.
• Flambieren unter der Dunstabzugshaube. Es kann zur Entzündung von Fettablagerungen kommen.
• Der Betrieb der Kochstellen (aller Beheizungsarten: Gas, Elektro, etc.) ohne Kochgeschirr.

1 Sicherheitshinweise

• Offene Flamme kann zu Entzündungen in der Dunstabzugshaube führen.
• Reinigen der Dunstabzugshaube mit nicht dafür zugelassenen Mitteln oder Geräten, z. B. mit einem Dampfreiniger (Wartung).
• Reparaturarbeiten durch nicht autorisiertes Personal (Kundendienst).

1.5 Feuergefahr

WARNUNG!

Verbrennungsgefahr. Bei falschem Betrieb der Dunstabzugshaube kann es zu Verbrennungen kommen.

-Wartungs- und Reinigungshinweise korrekt einhalten (4.6 Wartungsintervalle).

Grundsätzlich zu unterlassen:

- Kochen, Braten und Grillen mit offener Flamme wegen Brandgefahr.

1.7 Stromversorgung

WARNUNG!

Stromschlag. Die Dunstabzugshaube wird mit elektrischem Strom betrieben. Bei falscher Montage, Handhabung und Betrieb kann es zu schweren oder tödlichen Verletzungen kommen. Sicherheitshinweise beachten.

1.8 Defektes Gerät

Defekte Dunstabzugshaube nicht einbauen oder betreiben. Reparaturarbeiten sind durch vom Hersteller autorisiertes Fachpersonal durchzuführen (→Kundendienst).

Bei Eingriffen von nicht autorisiertem Personal erlöschen Garantie- und Gewährleistungsansprüche (Garantie).

2 Auspacken und Montage

2.1 Auspacken

Die Verpackungsmaterialien sind recyclebar. Sparen Sie Rohstoffe und verringern Sie das Abfallaufkommen. Verpackungen dem Materialkreislauf wieder zuführen. Ihr Fachhändler nimmt die Verpackung zurück (6.2 Entsorgung).

2.2 Montage und Elektroanschluss

Bei der Montage und dem Elektroanschluss Sicherheitshinweise (Sicherheitshinweise) beachten. Vor der Montage die Montageanleitung vollständig durchlesen.

Hinweise unbedingt beachten, um Verletzungen von Personen und Schäden am Gerät zu vermeiden.

Für Schäden, die durch Nichtbeachtung dieser Montageanleitung entstehen, übernimmt der Hersteller keine Haftung.

2.3.1 Prüfen der Dunstabzugs-haubenteile

Vor Montagebeginn die Vollständigkeit und Unversehrtheit der zu montierenden Teile prüfen. Dazu gehören:

Vor Montagebeginn die Vollständigkeit und Unversehrtheit der zu montierenden Teile prüfen. Dazu gehören:

• Dunstabzugshaube mit Motor (S.11)
• Montageschablone, 1 Stück (Beilage)

Zubehör:

• Wandhalterung
• Abdeckplatte
• Dübel 10 mm und Schrauben, je 6 Stück für Wandmontage A-F
• 2 Schrauben M5
• 4 Schrauben für Abdeckplatte
• 5 Schrauben Arretierung Haubenkörper

2 Auspacken und Montage

2.3.2 Allgemeines zur Montage

Lebensgefahr durch Beschädigung von Versorgungsleitungen. Beim Bohren können Versorgungsleitungen (Strom-, Gas- und/oder Wasserleitungen) beschädigt werden. Vor dem Bohren über den Verlauf von Versorgungsleitungen informieren (z. B. mit einem Suchgerät für metall- und spannungsführende Leitungen)..

Einbauhöhe der Dunstabzugshaube im Ab- und Umluftbetrieb beträgt min. 65 cm und max. 75 cm bei Elektrokochstellen. Einbauhöhe der Dunstabzugshaube für Gaskochstellen beträgt min. 75 cm und max. 80 cm.

2 Auspacken und Montage

2.3.3 Montageskizze und -teile

2 Auspacken und Montage

2.3.4 Montage Abluftstutzen

Die Montage des Haubenkörpers Ⓐ führen Sie mit Hilfe der Montageschablone (Beilage) durch.

Dazu:

- Montageschablone in der ausgewählten Höhe (siehe minimale und maximale Abstände zu der Arbeitsplatte auf der Montageschablone) an die Wand halten, ausrichten und die Befestigungspunkte A-F übertragen.

- Löcher entsprechend bohren und Dübel einsetzen.

- Die Wandhalterung mit den 6 Schrauben in den Dübeln an der Wand befestigen (→S.11①).

-Die Edelstahl-Abdeckplatte auf die Wandhalterung aufsetzten und mit 4 Schrauben befestigen (→ S.11②).

-Oben auf den Haubenkörper die 2 Schrauben M5 bis zu ca. 1 cm eindrehen.

2.3.5 Montage der Dunstabzugshaube

-Den Haubenkörper jetzt an der Wand-halte- rung über die Schlüssellöcher einhängen und nach hinten schieben (→S.11③).

-Die 2 Schrauben M5, an denen die Haube jetzt hängt, festdrehen.

-Zum Arretieren der Haube 5 Schrauben durch die Wandhalterung neben den Schlüssellöchern in die Haubenoberplatte fest eindrehen. (→ S.11③).

Anschließen des Abluftkanals und Netzverbindung

- Stecker in vorher montierte Steckdose einstecken ( 1.7).

3 Bedienung

3.1 Beleuchtung ein- und abstellen

Abb. 3: Beleuchtung einstellen

3.2.1 Bedienung

3.2.1 Leistungsstufe Gebläse wählen

Abb. 4: Leistungsstufe wählen

Dazu:

Taste ^① drücken, Licht geht an. Erneut drücken, Licht geht aus

HINWEIS!

Bereits bei Inbetriebnahme der Kochstelle das Gebläse der Dunstabzugshaube einschalten. Koch- und Bratdünste werden so optimal abgesaugt. Nach dem Abschalten der Kochstelle Gebläse ca. 10 - 15 Min. nachlaufen lassen (Nachlaufautomatik). Die restliche Gerüche und Feuchtigkeit werden abgesaugt.

Bei Inbetriebnahme der Dunstabzugs-haube Leistungsstufe des Gebläses wählen. Leistungsstufe den anfallenden Koch- und Bratdünsten anpassen.

Dazu:

- Taste① drücken, Gebläsemotor geht an (Stufe 2).

Taste ^① erneut drücken, Gebläsemotor geht aus.

- Taste ^② drücken, die Leistung des Gebläsemotors verringert sich.

- Taste③ drücken, die Leistung des Gebläsemotors erhöht sich.

3 Bedienung

3.2.3 Fernbedienung

Abb. 5: Fernbedienung

Diese Dunstabzugshaube ist mit der beiliegenden Fernbedienung regelbar. Die Symole entsprechen den Symbolen an der Bedienfläche der Haube.

• (A) Haube ein- oder ausschalten
• (B) oder (C) Laufstufe mit – oder + verstellen
• (D) Licht ein- oder ausschalten
• (D) Nachlaufautomatik 15 Minuten einstellen

Dazu: Taste (D) einige Sekunden lang drücken.

3.2.4 Nachlaufautomatik

Abb. 6: Nachlaufautomatik

Nachlaufautomatik 15 Minuten

Die Nachlaufautomatik ermöglicht, dass verbliebene Gerüche und Restfeuchtigkeit in der Küche noch für 15 Minuten nach dem Einstellen abgezogen werden.

- mit der Taste ^① die Nachlaufautomatik einstellen.

- Das Blinken der Laufstufe im Display zeigt an, dass die Nachlaufautomatik aktiviert ist.

Am Ende der Nachlaufzeit von 15 Minuten schaltet sich automatisch sowohl Motor als auch die Beleuchtung ab.

Die eingestellte Nachlaufautomatik können sie auch vorzeitig manuell beenden. Drücken Sie dazu die Taste①.

3 Bedienung

3.2.4 Fettfilterreinigungsanzeige "C"

Wenn im Display der Buchstabe "C" beim Starten des Gebläses und beim Wechseln der Laufstufen kurz leuchtet, zeigt dies Ihnen an, dass Sie die Fettfilter-Kassetten reinigen müssen (4.3 Metallfettfilter reinigen).

Löschen des Reinigungshinweises "C":

Drücken Sie bei ausgeschaltetem Motor und Licht die Taste ✗ solange bis im Display ein "E" kurz erscheint. Danach beginnt der nächste Betriebszyklus der Fettfilter.

4 Wartung

4.1 Allgemeine Wartungshinweise

4.2 Dunstabzugshaube reinigen

4.2.1 Reinigungs- und Pflegehinweise

ACHTUNG!

Beschädigung des Haubengehäuses bei falscher Reinigung. An Oberflächen kann es zu Verfärbungen kommen. Zur Reinigung des Haubengehäuses keinen Dampfreiniger benutzen. Aggressive Reinigungsmittel, wie z. B. Essigreiniger, Scheuermittel, Schleifgranulat oder spitze Gegenstände dürfen nicht verwendet werden.

HINWEIS!

Die Dunstabzugshaube regelmäßig warten und reinigen, um die Sicherheit, Funktion und Leistungsfähigkeit zu gewährleisten.

Die Dunstabzugshaube direkt nach dem Einbau und später bei Verschmutzung reinigen.

ACHTUNG!

Verbleibende Folienklebereste auf der Edelstahloberfläche können zu Flecken führen. Die Oberfläche der Dunstabzugshaube nach der Montage unbedingt gründlich reinigen (Hinweis unten).

Beachten Sie folgende allgemeine Reinigungs- und Pflegehinweise (gilt auch für lackierte Glasoberflächen):

• Vor der Reinigung Ringe, Uhren und Schmuck ablegen, um Lackoberfläche nicht unbeabsichtigt zu zerkratzen.
• Stets großflächig reinigen, um punktuelle Scheuerstellen zu vermeiden.
• Nicht zu stark auf dem Material reiben, damit keine Kratzer und matte Stellen entstehen.
• Keine scheuernden oder scharfen Reinigungsmittel oder Polituren verwenden. Inhaltsstoffe können das Material angreifen.
• Achtung bei der Benutzung von Schwämmen oder Lappen. Durch Rückstände können Kratzer entstehen.

4 Wartung

Edelstahloberflächen

• Frische Tropfen oder Flecken (z.B. von säurehaltigen Flüssigkeiten wie Fruchtsäfte) sofort mit einem Tuch aufsaugen und trocken nachwischen.
• Heiße, schwere und scharfkantige Gegenstände nicht über Lackoberflächen ziehen oder dagegen stoßen.

Für die Pflege von Edelstahloberflächen eignen sich spezielle Edelstahl-Pflegemittel (Hinweis unten). Es entsteht ein Schutzfilm der Fingerabdrücke reduziert und jede weitere Pflege erleichtert

HINWEIS!

Für die Pflege von Edelstahloberflächen empfehlen wir das Edelstahl-Pflege-Spray, Silverline Art.-Nr. PS 500 (6.1).

4.3. Metallfettfilter reinigen

Brandgefahr. Ein überfetteter Metallfettfilter kann zu Bränden führen. Darum Wartungs- und Reinigungshinweise befolgen.

HINWEIS!

Metallfettfilter ist von außen nicht sichtbar, er ist durch die Randabsaugungsplatte verdeckt

Metallfettfilter-Reinigungsanzeige "C"

Metallfettfilter alle 1-2 Wochen, bei Verfärbungen durch aufgenommenes Fett oder wenn in der Anzeige ^① ein "C" kurz leuchtet, reinigen.

Abb. 7:

Metallfettfilter-Reinigungsanzeige "C"

4 Wartung

4.4 Metallfettfilter abnehmen und einsetzen

Abb. 8: Metallfettfilter entnehmen, bzw. einsetzen

• Grifflasche des Metallfettfilters nach hinten drücken und Metallfettfilter entnehmen ( Abb. 8)
• Zum Wiedereinsetzen den trockenen Metallfettfilter nach hinten einsetzen, Grifflasche nach hinten drücken und nach

HINWEIS!

Die Filter beim Hantieren sicher festhalten, um Beschädigungen der Filter und der Kochstelle zu vermeiden.

Reinigung der Metallfettfilter

Dazu:

• Metallfettfilter in heißem Spülwasser gut einweichen und mit weicher Bürste reinigen. Vorgang ggf. wiederholen.
• mit heißem Wasser gut abspülen und trocknen lassen.
• Sollte das Ergebnis nicht ausreichend sein, Vorgang wiederholen. Die Metallfettfilter sind spülmaschinengeeignet (Hinweis s. unten).

HINWEIS!

Der Metallfettfilter ist spülmaschinengeeignet und kann mit einem Programm bis max. 55°C gereinigt werden. Wegen möglicher Fett-ablagerungen am Geschirr die Metallfettfilter separat reinigen. Bei starker Verschmutzung zuvor in heißem Spülwasser einweichen. Farbveränderungen am Metallfettfilter beeinträchtigen nicht die Funktion und sind kein Reklamationsgrund.

4 Wartung

4 Wartung

ACHTUNG!

Durch zu häufiges Reinigen oder bei Verwendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewebes vom Metallfettfilter kommen. Zur Reinigung nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen.

HINWEIS!

Reinigungsanzeige C (Abb. 7) muss manuell gelöscht werden.

Dazu:

• Gebläsemotor und Beleuchtung ausschalten.
• Tastex (3.2.1) für ca. 5 Sek. gedrückt halten, das Symbol C erlischt und kurzfristig erscheint ein E.
  Danach beginnt der nächste Betriebszyklus der Fettfilter.

4.5 Aktivkohlefilter einsetzen oder austauschen

Abb. 9: Aktivkohlefilter-Pad auswechseln

HINWEIS!

Um die Aktivkohlefilter herauszunehmen, muss zuerst der Metallfettfilter entfernt werden (Abb.9).

Herausnehmen des Aktivkohlefilter-Pads:

Die Kohlefilterabdeckung ist mit einer Rändelschraube befestigt. Diese herausschrauben und mit der Abdeckung zusammen das FilterPad abnehmen.

4 Wartung

4.5.2 Kohlefilterpad AFP 600 waschen, austauschen

Abb. 10: Aktivkohlefilter-Pad AFP 750 und Metall-Filtergehäuse

Die Einsatzzeit des Filterpads ist 2-4 Monate. Zum Herausnehmen des Filterpads am Ende der Einsatzzeit und zum Einsetzen gehen Sie wie bei 4.5.1 beschrieben vor.

Das Aktivkohlefilter-Pad ist 3x waschbar. Die Einsatzzeit bei normalem Kochverhaltens ist 3-4 Monate, bei häufigem Kochen 2-3 Monate, dann muss es gewaschen, bzw. ausgetauscht werden mit einem neuen Filter-Pad.

Es kann per Hand oder in einem Geschirrspüler bei einem Normalprogramm bis max. 55° C gewaschen werden. Das Pad allein im Geschirrspüler waschen, damit keine Essensreste, o.ä. mit dem Pad in Kontakt kommen. Keine Intensivstufe benutzen, da sonst Beschädigungen auftreten können.

Zum Austrocknen das Filter-Pad an der Luft liegen lassen oder im Backofen bei 80°C max. 40 Minuten lang trocknen.

Wird das Aktivkohlefilter-Pad nicht regelmäßig gewaschen und ausgetauscht, kann es zu lauterem Motorengeräusch und verstärkten Kochgerüchen in der Küche führen (4.7).

HINWEIS!

Nach dem Betrieb mit Umluft, Nachlaufautomatik für 10-15 Min. zum Nachtrocknen des Aktivkohlefilters verwenden.

VORSICHT!

Leistungsbeeinträchtigung bei Nichteinhaltung der Wartungsintervalle. Durch zu langen Gebrauch können sich der Metallfettfilter und der Aktivkohlefilter mit Fett- und Schmutzpartikeln zusetzen, wodurch die Funktionsfähigkeit der Dunstabzughaube stark beeinträchtigt wird. Daher Wartungsintervalle einhalten.

4.6 Wartungsintervalle

Was Zeit Arbeiten
Metallfettfilter reinigen alle 1 - 2 Wochen oder bei Verfärbungen durch aufgenommenes Fett		Metallfettfilter waschen (4.4)
Aktivkohlefilter-Pads AFP 750	ca. alle 3 Monate, bei nachlassender Leistung oder lauterem Laufgeräusch	AFP reinigen oder austauschen (4.5)

4.7 Leuchtmittel wechseln

WARNUNG!

Kurzschlussgefahr beim Leuchtmittelwechsel. Die Dunstabzugshaube wird mit elektrischem Strom betrieben. Zum Wechseln der Leuchtmittel Stromzufuhr unterbrechen.

4 Wartung

Leuchtmittel wechseln

Abb. 12: Power-LED austauschen

Austausch des defekten Power-LED:

Dazu:

Die eingebauten Power-LED sind sehr zuverlässige und langlebige Leuchtmittel.

Sollte trotzdem ein Defekt an der Beleuchtung auftreten, erhalten Sie über den Kundendienst (7 Garantie) Ersatz-Leuchtmittel und Informationen über den Austausch.

5 Störungen/Ursachen/Lösungen

HINWEIS!

Die im Folgenden aufgeführten Arbeiten der Störungstabelle sind vom Benutzer oder durch Ihn beauftragte Servicetechniker durchzuführen.

Störung mögliche	Ursache Lösung
Dunstabzugs-haube funktioniert nicht	• Stromversorgung nicht angeschlossen	Stromversorgung anschließen
Leistungsverlust / erhöhtes Betriebsgeräusch	• Verschmutzter Metallfettfilter• Verschmutztes Aktivkohlefil-ter-Pad (nur im Umluftbetrieb)• zu geringer Abluftquerschnitt• keine ausreichende Frisch-luftzufuhr	Metallfettfilter reinigen (4.3)Aktivkohlefilter-Pad waschen oder austauschen (4.5.2)Abluftquerschnitt prüfen,Empfehlung mind. ∅ 150 mm
Beleuchtung ausgefallen	• Leuchtmittel defekt Leuchtmittel erneuern (4.7) ⇒ Ersatzleuchten (6.1)
Buchstabe “C” leuchtet kurz im Display	1.) Metallfettfilter vermutzt2.) Erinnerungsanzeige zu 1.)	Metallfettfilter reinigen (4.3)Achtung! Anzeige muss manu-ell zürückgesetzt werden(3.2.5)
Zahl der Lauf-stufe im Display blinkt	• Zeigt an :Nachlaufautomatik wurde eingestellt	Nach Ablauf erlischt Anzeige,Gebläsemotor und Beleuch-tung schalten ab.
Dunst geht am Rand der Haube vorbei	• Kochgeschirr steht zu nahe am Rand des Kochfeldes	Die Absaugung ist aus techni-schen Gründen mittig am größ-ten. Die hinteren Kochplatten benutzten.

6 Ersatzteile und Entsorgung

6.1 Ersatzteile

Artikel-Nr. Beschreibung Bezugsquellen
	Metallfettfilter Fa. SILVERLINE	Küchengeräteund Handel GmbHLilienthalstraße 2641515 GrevenbroichTel. [phone]*(0,14 EUR/Min. aus dem deutschen Festnetz, Mobil max. 0,42 EUR/Min. Stand März 2010
AFP 750PS 500	Aktivkohlefilter-Pad AFP 750Edelstahl-Pflege-Spray	siehe oben oder Fachhandelsiehe oben oder Fachhandel
	Power-LED 12V Fa. SILVERLINE	Küchengeräte

6.2 Entsorgung

Produkt unterliegt der WEEE-Direktive (2002/96/EC) innerhalb der Europäischen Union und den gesetzlichen Bestimmungen zur Entsorgung von elektronischen Geräten. Produkt darf nicht im Hausmüll entsorgt werden. Separate Sammelsysteme erfragen Sie bei Ihrer zuständigen Kommunalbehörde.

7 Garantie und Kundendienst

7.1 Garantiebedingungen

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 2 Jahren ab Kaufdatum.

Innerhalb der Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes unentgeltlich alle Mängel, die auf Produktions- oder Materialfehler beruhen. Ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch zurückzuführen sind sowie Fehler und Folgeschäden, die durch falsche oder nicht ausreichend dimensionierte Abluftleitung verursacht wurden. Von der Garantie ausgenommen sind sichtbare äußere Beschädigungen, die erst nach der Montage beanstandet werden. Außerdem sind Verschleißteile, sowie Glas- und Kunststoffteile, Leuchtmittel*, und alle verwendeten Filter von der Garantie ausgenommen.

* Bei der Leuchtmittel-Erstausstattung (Auslieferzustand) wird eine 8 Tage Einschaltgarantie gewährt. Der Garantieanspruch erlischt bei nicht bestimmungsge- mäßer Verwendung und bei gewerblicher Nutzung des Produktes.

Die Garantie tritt nur in Kraft, wenn das Kaufdatum durch eine Rechnungskopie belegt wird. Garantieleistungen bewirken keine Verlängerung der Garantiezeit, es tritt kein Anspruch auf eine neue Garantie ein. Im Garantiefall setzen Sie sich bitte mit unserem Kundendienst in Verbindung. Bitte halten Sie Angaben bereit (Hinweis unten).

Tragen Sie Ihre Haubendaten hier ein:

7.2 Garantiefall

Muster-Typenschild (Anga ⇒ Hinweis rechts unten.

① Artikel-Nummer
② Modellzeichnung
③ Revisions-Nummer ....
④ Serien-Nummer

HOTLINE

(für Deutschland, Österreich und Benelux)

[phone]*

(*0,14 EUR/Min. aus dem deutschen Festnetz,

Mobil max. 0,42 EUR/Min.) Stand März 2010

HINWEIS!

Das Typenschild befindet sich hinter dem Metallfettfilter rechts im Haubenkörper.

7.3 Konformitätserklärung im Sinne der EMV-Richtlinie

Inverkehrbringer in die EU:

SILVERLINE Küchengeräte und Handel GmbHLilienthalstraße 26D-41515 GrevenbroichTel.: [phone]Fax:[phone]E-Mail: [e-mail]

Hersteller:

SILVERLINE Edüstri A.Ş.Yilanli Ayazma Yolu Yesil Plaza No:15 Kat:10Topkapi - Istanbul / Türkei

Produkt:

Dunstabzugshaube Comet PremiumCMW 594

Hiermit erklären wir, dass das oben genannte Produkt allen einschlägigen Bestimmungen der EMV-Richtlinie 2004/108/EG entspricht.

Das oben genannte Produkt erfüllt die Anforderungen der folgenden einschlägigen Richtlinien:

- Niederspannungsrichtlinie 2006/95/EG

- EMV-Richtlinie 2004/108/EG

C ∈
