Produkttyp	Einbau-Dunstabzugshaube (Tischhaube)
Modell	Integra INT 114 E
Marke	Silverline
Farbe	Edelstahl
Abmessungen (B x H x T)	780 x 731 x 91 mm (90-cm-Variante)
Gewicht	33,7 kg
Netzanschluss	220-240 V ~ 50 Hz
Schutzklasse	I
Motorleistung	Abhängig vom externen Motor (nicht im Lieferumfang)
Beleuchtung	Keine integrierte Beleuchtung
Maximaler Luftstrom	649 m³/h
Luftdruck (effizientester Zustand)	330 Pa
Energieeffizienzindex	81,9
Jährlicher Energieverbrauch	106 kWh/a
Schallleistungspegel	61 dB(A)
Abluftanschluss	∅ 150 mm
Steuerung	Fernbedienung
Funktionen	Nachlaufautomatik (15 Min.), Boost-Modus (7 Min.)
Filter	Metallfettfilter, spülmaschinengeeignet (bis 55 °C)
Reinigung	Metallfettfilter alle 1-2 Wochen, Flüssigkeitsablasshahn
Sicherheit	Sicherheitsarretierung bei geöffneter Klappe, optionaler Fensterkippschalter
Garantie	2 Jahre
Kundendienst	Tel.: [phone]

Häufig gestellte Fragen - Integra INT 114 E SILVERLINE

Wie öffne ich die Haubenabdeckung?

Drücken Sie die Taste ☐ für ca. 3 Sekunden. Die Abdeckung öffnet sich. Der Motor startet dabei nicht. Durch Drücken von ☐ oder ☐ kann der Vorgang angehalten werden.

Wie stelle ich die Nachlaufautomatik ein?

Drücken Sie die Taste ☐ für 3 Sekunden. Die Nachlaufautomatik läuft 15 Minuten. Die Motorstufe kann währenddessen mit +/- eingestellt werden. Zum Ausschalten erneut 3 Sekunden drücken.

Wie aktiviere ich den Boost-Modus?

Der Boost-Modus (Intensivlüftung) wird automatisch aktiviert, wenn die letzte Drehzahl erreicht ist. Das Symbol (b) erscheint. Das Gerät läuft 7 Minuten und schaltet dann auf eine niedrigere Stufe zurück.

Wie reinige ich den Metallfettfilter?

Entnehmen Sie den Metallfettfilter mit der Rinne. Reinigen Sie ihn in der Spülmaschine (Programm bis 55 °C) oder von Hand mit heißem Spülwasser und einer weichen Bürste. Gut abspülen und trocknen lassen.

Kann ich die Haube mit einer Gaskochmulde betreiben?

Nein, diese Dunstabzugshaube ist nicht für den Betrieb mit einer Gaskochmulde zugelassen. Sie darf nur hinter einer Elektrokochstelle verwendet werden.

Wo finde ich das Typenschild?

Das Typenschild befindet sich hinter dem Metallfettfilter rechts im Haubenkörper. Dazu die Verschlussklappe öffnen und den Filter entnehmen.

Was tun bei Leistungsverlust oder erhöhtem Betriebsgeräusch?

Mögliche Ursachen: verschmutzter Metallfettfilter, zu geringer Abluftquerschnitt oder unzureichende Frischluftzufuhr. Reinigen Sie den Filter und prüfen Sie den Abluftkanal (mind. ∅ 150 mm).

Wie wechsle ich die Beleuchtung?

Dieses Modell verfügt über keine integrierte Beleuchtung. Es sind keine Leuchtmittel vorhanden, die gewechselt werden müssen.

Wie lange ist die Garantie?

Silverline gewährt eine Garantie von 2 Jahren ab Kaufdatum. Voraussetzung ist die Vorlage der Rechnung. Ausgenommen sind Verschleißteile, Glas- und Kunststoffteile sowie unsachgemäße Nutzung.

Wie entsorge ich das Gerät?

Das Gerät darf nicht im Hausmüll entsorgt werden. Es unterliegt der WEEE-Richtlinie. Nutzen Sie die kommunalen Sammelsysteme für Elektroaltgeräte. Fragen Sie bei Ihrer Gemeindeverwaltung nach.

BEDIENUNGSANLEITUNG Integra INT 114 E SILVERLINE

Dunstabzugshauben Integra

Bedienungs- und Montageanleitung

Für die Ausführungen: INT 614.1 E (Breite: 60 cm)

INT 614 E (Breite: 60 cm)

Übersicht Dunstabzugshaube....4

Technische Daten 5

1 Sicherheitshinweise....6

1.1 Bedienungsanleitung....6
1.2 Verwendete Hinweise....6
1.3 Kinder, besondere Personen....7
1.4 Bestimmungsgemäße Verwendung....7
1.5 Feuergefahr 8
1.6 Stromversorgung....8
1.7 Defektes Gerät 8

2 Auspacken und Montage....9

2.1 Auspacken....9
2.2 Montage und Elektroanschluss 9
2.3.1 Prüfen der Dunstabzugshaubenteile 9
2.3.2 Allgemeines zur Montage....10
2.3.3 Montageabbildungen.... 11
2.3.4 Gerätemaße 13
2.3.5 Vorbereitungen zur Haubenmontage....14
2.3.6 Montage der Dunstabzugshaube 15
2.3.7 Fensterkippschalter 16

3 Bedienung....17

3.1 Anleitung Haubenbedienung 17

4 Wartung 19

4.1 Allgemeine Wartungshinweise 19
4.2 Dunstabzugshaube reinigen....19
4.2.1 Reinigungs- und Pflegehinweise 19
4.3 Metallfettfilter reinigen 20
4.4 Metallfettfilter abnehmen und einsetzen....21
4.5 Flüssigkeit im Haubenkörper 23
4.6 Wartungsintervalle 24

5 Störungen/Ursachen/Lösungen 24

6 Ersatzteile und Entsorgung....25

6.1 Ersatzteile....25
6.2 Entsorgung 25

7 Garantie / Kundendienst....26

7.1 Garantiebedingungen 26
7.2 Garantiefall 26
7.3 Konformitätserklärung im Sinne der EMV-Richtlinie....27

Vielen Dank!

Lieber Kunde,

wir bedanken uns für das in uns gesetzte Vertrauen und den Erwerb dieser SILVERLINE- Dunstabzugshaube.

Dieses Gerät ist so konzipiert, dass es den Anforderungen zum privaten Gebrauch im Haushalt entspricht.

Wir bitten Sie, diese Bedienungsanleitung, die die Grundlage allen Handelns an der Haube ist, genau zu beachten.

Das Gerät entspricht den europäischen Sicherheitsbedingungen nach CE.

Für Schäden an Personen und Gegenständen, die auf eine fehlerhafte oder unsachgemäße Installation, Nutzung oder Handhabung des Geräts zurückzuführen sind, übernimmt der Hersteller keinerlei Haftung.

Sie erreichen unseren Kundendienst unter folgender Nummer:

Hotline Kundendienst

Tel.: [phone]

Fax: [phone]

Per E-Mail:

[e-mail]

© Jede Vervielfältigung oder auszugsweise Veröffentlichung ist verboten.

Der Hersteller behält sich das Recht vor, evtl. notwendige Modellmodifizierungen an den Gerätetypen vorzunehmen. Dies betrifft Änderungen hinsichtlich der Bedienerfreundlichkeit, des Schutzes der Benutzer und des Gerätes sowie Anpassungen an den aktuellen technischen Standard.

Sollten Sie trotz unserer eingehenden Qualitätskontrolle etwas zu beanstanden haben, wenden Sie sich bitte an unseren Kundendienst.

Heben Sie diese Bedienungsanleitung an einem leicht zu erreichenden Platz auf.

Ihr SILVERLINE-Team

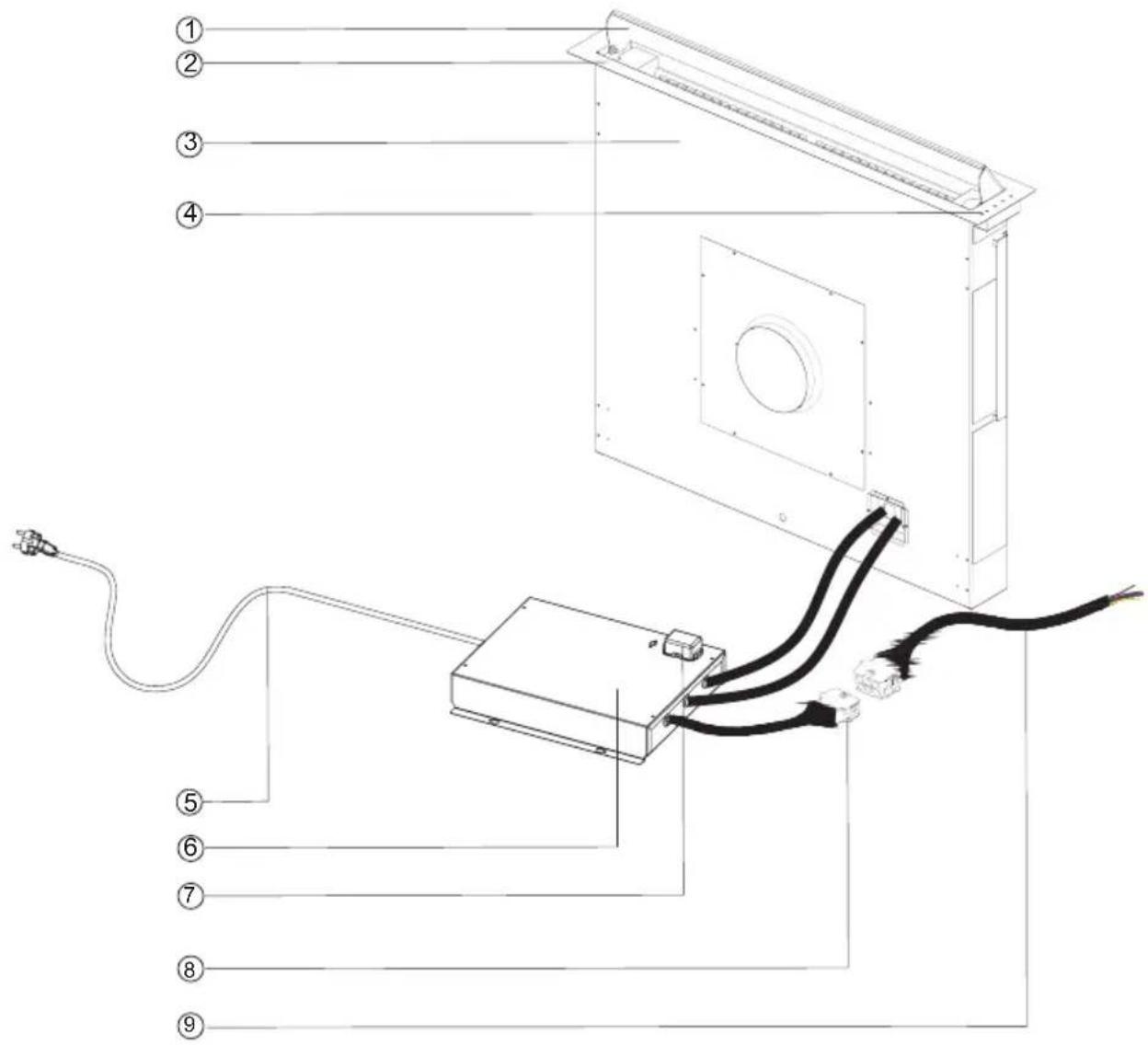

Übersicht Dunstabzugshaube

1 Verschlussklappe
2 A bdeckrahmen
3 Bedienblende
4 Haubengehäuse
5 Netzstecker
6 Elektronik-Box
7 Fensterkippschalter-Box (nur für Abluftbetrieb)
8 Verbindungskabel mit -Stecker zum Externen Motor
9 Zwischenkabel zum Externen Motor

Modellname: Integra
Netzanschluss: 220-240 V~50	Hz
Motorleistung: Le stung entsprechend den Daten des gewählten Externen Motors
Nennleistung:- 60 cm Varante- 90 cm Varante	Beleuchtung + Motorleistung des gewählten Externen Motors
Maße Haubengehäuse (BxHxT):- 60 cm Varante- 90 cm Varante- 120 cm Varante	480 x 731 x 91 mm780 x 731 x 91 mm1080 x 731 x 91 mm
Gewicht:- 60 cm Varante- 90 cm Varante	25,3 kg33,7 kg45,3 kg
Anschluss Abluftkanal ∅: 150 mm
max. Luftdurchsatz beAbluft m3/h: Le stung entsprechend den Daten des gewählten Externen Motors
Schutzklasse: 1

	Symbol W	ert Einheit
Modellbezeichnung
Jährlicher Energieverbrauch AEChood 106	kWh/a
Faktor der Zeiterhöhung	f	1,4
Fluiddynamik-Effizienz	FDEhood	16,5
Energieeffizienzindex	EEIhood	81,9
Gemessener Luftstrom im effizientesten Zustand	QBEP	373,9	M3/h
Gemessenes Luftdruck im effizientesten Zustand	PBEP	330	Pa
Maximaler Luftstrom	Qmax	649	M3/h
Gemessene elektrische Leistung imeffizientesten Zustand	WBEP	207,9	W
Nennwert der Beleuchtungsanlage	WL	0	W
Durchschnittliche Beleuchtung auf den Kochflächen der Beleuchtungsanlage	Emiddle	- lux
Gemessener Stromverbrauch im Standby-Modus	Ps	0,30	W
Gemessener Stromverbrauch im Aus-Modus	Po	- W
Schallleistungspegel	LWA	61	dB

1 Sicherheitshinweise

1.1 Bedienungsanleitung

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit der Dunstabzugs-haube arbeiten.

Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Bei Weitergabe des Gerätes an Dritte, Bedienungsanleitung mitgeben.

Hinweise unbedingt beachten, um Verletzungen von Personen und Schäden am Gerät zu vermeiden.

Für Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung entstehen, übernimmt der Hersteller keine Haftung.

1.2 Verwendete Hinweise

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Hinweise sind unbedingt zu beachten, um Unfälle und Schäden am Gerät zu vermeiden.

WARNUNG!

Warnt vor Gefahren für die Gesundheit und zeigt mögliche Verletzungsrisiken an.

Weist auf Gefährdungen für das Gerät oder andere Gegenstände hin.

VORSICHT!

Weist auf eine mögliche Gefährdung hin, die zu Sachschäden führen kann, wenn sie nicht vermieden wird.

HINWEIS!

Zeigt Tipps und Informationen an.

Verweist auf ein anderes Kapitel, einen Absatz oder Hinweis.

1 Sicherheitshinweise

1.3 Kinder, besondere Personen

1.4 Bestimmungsgemäße Verwendung

Personen (einschließlich Kinder), die wegen geistigen, physischen oder motorischen Fähigkeiten nicht in der Lage sind, das Gerät sicher zu benutzen (besondere Personen), dürfen das Gerät nicht ohne Aufsicht oder nur bei Anweisungen durch eine verantwortliche Person benutzen.

Gerät nicht unbeaufsichtigt lassen. Verwendung nur mit größter Vorsicht, wenn Kinder oder besondere Personen, die die Gefahren nicht richtig einschätzen können, in der Nähe sind.

Verpackungsmaterialien:

• nicht zum Spielen verwenden. Es besteht Erstickungsgefahr.
• Verpackungsmaterial ordnungsgemäß entsorgen ( Ersatzteile und Entsorgung).

Die Dunstabzugshaube ist ausschließlich zum Reinigen des von der Kochstelle aufsteigenden Kochdunstes und für den privaten Gebrauch im Haushalt bestimmt.

• Das Gerät nur im Haushalt einsetzen.
• Das Gerät ist nicht für die gewerbliche Nutzung bestimmt.
• Dunstabzugshaube nur für den Einsatz hinter elektrokochstelle geeignet.
• Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.

ACHTUNG!

Diese Dunstabzugshaube darf nicht in Kombination mit einer Gaskochmulde betrieben werden.

Insbesondere zu unterlassen:

• Der Betrieb der Dunstabzugshaube ohne Metallfettfilter. Fehlender Metallfettfilter führt zu massiven Fettablagerungen in der Dunstabzugshaube und den Abluftkanälen.
• Flambieren unter der Dunstabzugshaube. Es kann zur Entzündung von Fettablagerungen kommen.
• Achtung : Diese Dunstabzugshaube kann nicht in Kombination mit einer Gaskochmulde betrieben werden.

1 Sicherheitshinweise

• Offene Flamme kann zu Entzündungen in der Dunstabzugshaube führen.
• Reinigen der Dunstabzugshaube mit nicht dafür zugelassenen Mitteln oder Geräten, z. B. mit einem Dampfreiniger (Wartung).
• Reparaturarbeiten durch nicht autorisiertes Personal (Kundendienst).

1.5 Feuergefahr

WARNUNG!

Verbrennungsgefahr. Bei falschem Betrieb der Dunstabzugshaube kann es zu Verbrennungen kommen.

-Wartungs- und Reinigungshinweise korrekt einhalten (4.6 Wartungsintervalle).

Grundsätzlich zu unterlassen:

- Kochen, Braten und Grillen mit offener Flamme wegen Brandgefahr.

1.6 Stromversorgung

WARNUNG!

Stromschlag. Die Dunstabzugshaube wird mit elektrischem Strom betrieben. Bei falscher Montage, Handhabung und Betrieb kann es zu schweren oder tödlichen Verletzungen kommen. Sicherheitshinweise beachten.

1.7 Defektes Gerät

Defekte Dunstabzugshaube nicht einbauen oder betreiben. Reparaturarbeiten sind durch vom Hersteller autorisiertes Fachpersonal durchzuführen ( ▲ Kundendienst).

Bei Eingriffen von nicht autorisiertem Personal erlöschen Garantie- und Gewährleistungsansprüche (Garantie).

2 Auspacken und Montage

2.1 Auspacken

Die Verpackungsmaterialien sind recyclebar. Sparen Sie Rohstoffe und verringern Sie das Abfallaufkommen. Verpackungen dem Materialkreislauf wieder zuführen. Ihr Fachhändler nimmt die Verpackung zurück (6.2 Entsorgung).

2.2 Montage und Elektroanschluss

Bei der Montage und dem Elektroanschluss Sicherheitshinweise (Sicherheitshinweise) beachten. Vor der Montage die Montageanleitung vollständig durchlesen.

Hinweise unbedingt beachten, um Verletzungen von Personen und Schäden am Gerät zu vermeiden.

Für Schäden, die durch Nichtbeachtung dieser Montageanleitung entstehen, übernimmt der Hersteller keine Haftung.

2.3.1 Prüfen der Dunstabzugshaubenteile

Dazu gehören:

- Dunstabzugshaube und Elektronik-Box

Zubehör:

- 4 Montagewinkel für Haubengehäuse - Schrauben und Unterlegscheiben für Haubengehäuse

2 Auspacken und Montage

2.3.2 Allgemeines zur Montage

Die Dunstabzugshaube wird in der Arbeitsplatte oberhalb des Kochfeldes eingesetzt.

Lebensgefahr durch Beschädigung von Versorgungsleitungen. Beim Bohren können Versorgungsleitungen (Strom-, Gas- und/oder Wasserleitungen) beschädigt werden. Vor dem Bohren über den Verlauf von Versorgungsleitungen informieren (z. B. mit einem Suchgerät für metall- und spannungsführende Leitungen).

2 Auspacken und Montage

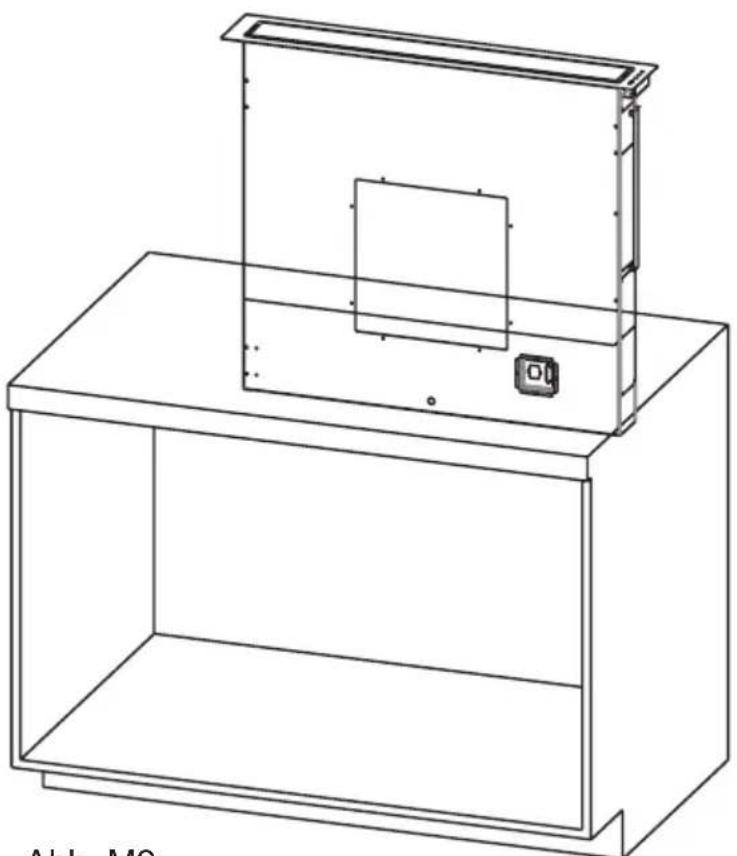

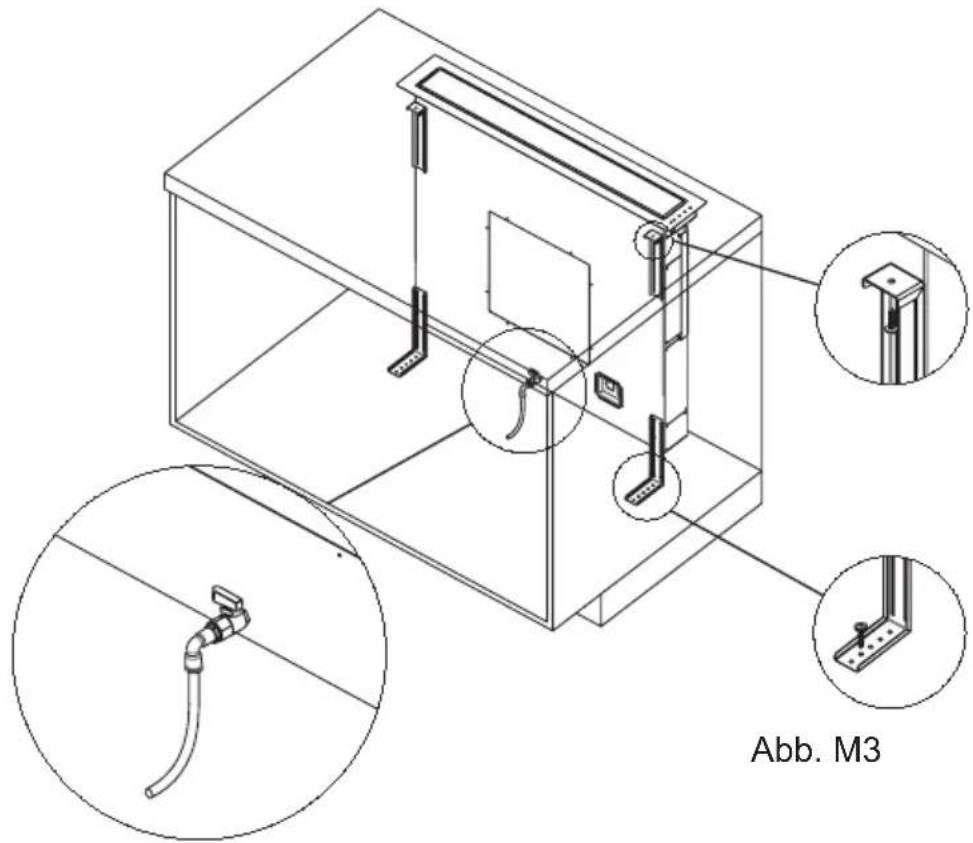

2.3.3 Montageabbildungen

Abb. M1

2 Auspacken und Montage

2 Auspacken und Montage

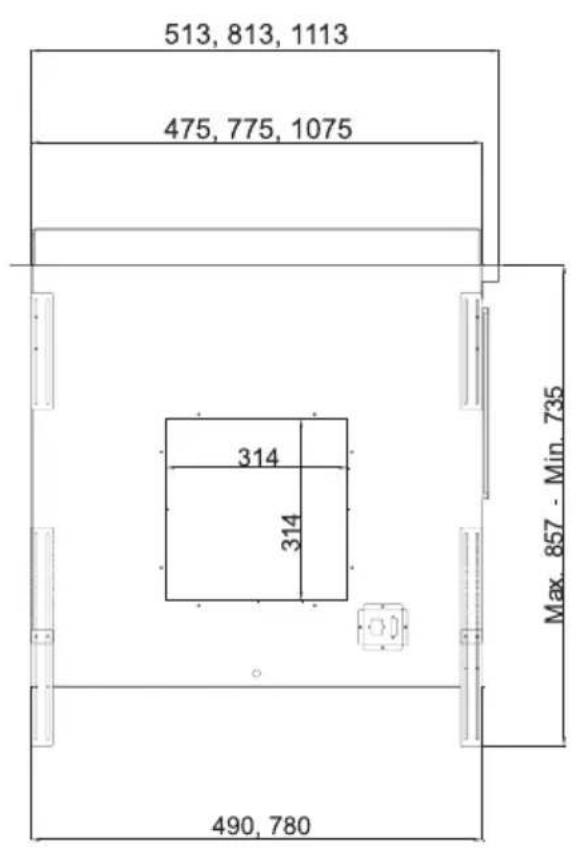

2.3.4 Gerätemaße

2 Auspacken und Montage

2.3.5 Vorbereitungen zur Haubenmontage

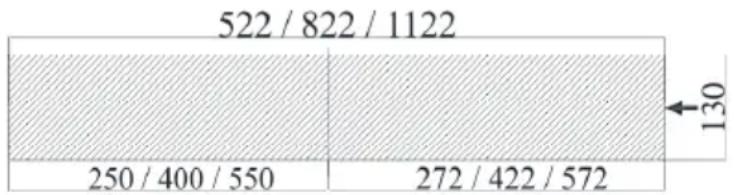

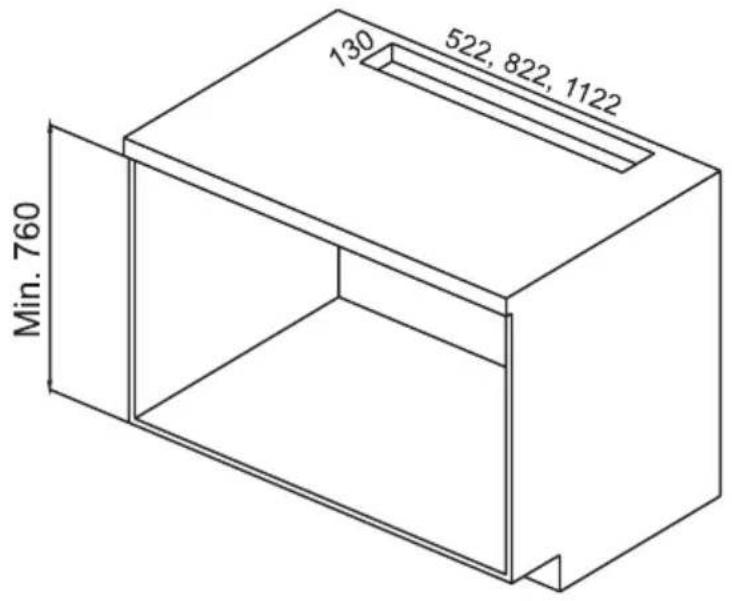

1. Ausschnitt in der Arbeitsplatte
2. Anschlussrichtung für Abluftkanal rund oder Flachkanal
3. Vorbereiten des Abluftkanals

- Sie können den Abluftkanal rund (∅150 mm) von vorn oder hinten an das Haubengehäuse anschließen.

Alternativ auch an den Haubengehäuse-Seiten unten rechts oder links mit Flachkanal (222 x 89 mm).

Den Abluftkanal bis zu dem vorbereiteten Externen Motor-Anschluss verlegen.

2 Auspacken und Montage

2.3.6 Montage der Dunstabzugs-haube

ACHTUNG!

Defekte Dunstabzugshaube nicht einbauen oder betreiben. Reparaturarbeiten sind durch vom Hersteller autorisiertes Fachpersonal durchzuführen (Kundendienst).

Abb. 2: Elektronik-Box

Abb. 3: Elektronik-Box mit Fensterkippschalter-Box

1. Ausschnitt in die Arbeitsplatte einbringen. Abstand zwischen Kochfeld-Rand und Hauben-Rand max. 20 mm (s. Abb. M1 auf Seite 11).
2. Haubengehäuse montieren Das Haubengehäuse in den Ausschnitt einschieben bis Sie den Einbaurahmen vorsichtig auf der Arbeitsplatte auflegen können (Abb. M2a).

Mit den Montagewinkeln das ausgerichtete, senkrechte Haubengehäuse unten auf dem Schrankboden befestigen und oben an der Arbeitsplatte fixieren ( Abb. M2b).

Den Luftkanal wie vorbereitet (s. Seite 13) anschließen.

Für den Abluftkanal müssen Sie am Haubengehäuse die Abdeckplatte mit integriertem Abluftstutzen ∅150 mm vorn oder hinten (Abb. M3) oder die Flachkanalstutzen-Platte für Flachkanal 222 x 89 mm rechts unten oder links unten anbauen. Die Abdeckplatte sollten Sie abschrauben und austauschen, die einen geraden und den kürzesten Abluftkanal ermöglicht.

Elektrische Verbindung der Elektronik-Box mit dem Haubengehäuse und dem externen Motor.

Die 2 Verbindungskabel an der Elektronik-Box mit unterschiedlichen Kupplungen in die entsprechenden Steckdosen unten am Haubengehäuse einstecken (s. Seite 4). Dann das 3.Kabel mit dem Kabel (Artikel Nr. Yt451.3410.11) des externen Motors verbinden. Die genaue Verbindungsskizze liegt dem Externen Motor bei. Auf der Elektronik-Box ist eine Box für den Anschluss eines Fensterkippschalters (Abb.4).

2 Auspacken und Montage

2.3.7 Fensterkippschalter

Vorbereiteter Anschluss für einen Fensterkippschalter mit Kabelverbindung

Abb. 4: Anschluss Fensterkippschalter

Auf der Elektronik-Box ist in einer kleinen schwarzen Box eine Lüsterklemme mit eingesetzter Kabelbrücke installiert ( ▲ Abb. 4). Öffnen Sie die Box indem Sie den Deckel an den langen Seiten zusammendrücken ① und abnehmen ②.

Die Kabelbrücke abschrauben und herausnehmen. Die Kabel des Fensterkippschalters in die jetzt leeren Lüsterklemmen einstecken und festschrauben. Den Deckel der Box wieder aufsetzen ①.

Ausbau / Ausbau ohne Beschädigung

Für Ausbau und Ausbau ohne Beschädigung sind mit umgekehrter Einbauschritte angewandt.

3 Bedienung

3.1 Anleitung Haubenbedienung

Abb. 5: Fernbedienung und Einbaurahmen

Die Haube bedienen Sie ausschließlich mit der Fernbedienung.

Die Haubenabdeckung wird durch Drücken von ☐ für ca.3 Sekunden geöffnet. DerMotor startet damit aber nicht.

Das Öffnen der Haubenabdeckung kann durch einfaches Drücken von ☐ oder ☐ angehalten werden. Durch Drücken von ☐ für ca.

3 Sekunden öffnet sich die Haubenabdeckung weiter. Durch Drücken von ☐ für ca.

3 Sekunden schließt sich die Abdeckung.

Der Motor kann nur gestartet werden, wenn die Haubenabdeckung geöffnet ist und sich nicht mehr bewegt.

Der Motor wird durch einfaches Drücken der Taste ☐ an - oder ausgeschaltet. Der Motor startet in Stufe 1. Durch Drücken der Tasten + oder - wird die Motorlaufstufe erhöht oder verringert, oder mit Drücken ☐ bei Stufe 1 ausgeschaltet.

Die Anzahl der leuchtenden Dioden zeigt die eingestellte Motorlaufstuf

Einbaurahmen der Fernbedienung

An der Stelle, wo die Fernbedienung griffbereit zur Bedienung der Haube zur Verfügung sein soll, den Einbaurahmen in die Arbeitsplatte einbauen.

3 Bedienung

Nachlaufautomatik

(Motor stellt sich nach 15 Minuten ab)

Einstellen der Nachlaufautomatik durch Drücken für 3 Sekunden der Taste

Die Motorlaufstufe kann durch Drücken von Taste ☐ oder ☐ verändert werden.

Abstellen der Nachlaufautomatik durch Drücken für 3 Sekunden der Taste 1.

Den Motor abstellen: die Taste ☐ drücken.

Bei aktivierter Nachlaufautomatik kann die Haubenabdeckung bedient werden.

Haubenabdeckung schließen: die Taste ☐ für 2 Sekunden drücken.

Wenn bei Betrieb der Haube die Stromversorgung unterbrochen wurde bleibt nach wiederhergestellter Stromversorgung die Haube aus und die Haubenabdeckung bleibt in der momentanen Position. Die Haube kann jetzt, wie oben beschrieben, weiter bedient werden.

Leistungsstufe BOOST

Wenn das Produkt im Betrieb die letzte Drehzahl erreicht, erscheint auf dem Bildschirm das Symbol (b). Symbol bedeutet für dieses Modell, dass Boost-Modus (intensive Lüftung) aktiv ist. Das Produkt wird in diesem Modus 7 Min. laufen und während dieser Zeit wird auf dem Bildschirm das Symbol blinken. Nach 7 Minuten läuft das Gerät automatisch auf eine niedrigere Geschwindigkeit über und arbeitet mit einer niedrigen Geschwindigkeit weiter.

4 Wartung

4.1 Allgemeine Wartungshinweise

4.2 Dunstabzugshaube reinigen

4.2.1 Reinigungs- und Pflegehinweise

ACHTUNG!

Beschädigung des Haubengehäuses bei falscher Reinigung. An Oberflächen kann es zu Verfärbungen kommen. Zur Reinigung des Haubengehäuses keinen Dampfreiniger benutzen. Aggressive Reinigungsmittel, wie z. B. Essigreiniger, Scheuermittel, Schleifgranulat oder spitze Gegenstände dürfen nicht verwendet werden.

HINWEIS!

Die Dunstabzugshaube regelmäßig warten und reinigen, um die Sicherheit, Funktion und Leistungsfähigkeit zu gewährleisten.

Die Dunstabzugshaube direkt nach dem Einbau und später bei Verschmutzung reinigen.

ACHTUNG!

Verbleibende Folienklebereste auf der Edelstahloberfläche können zu Flecken führen. Die Oberfläche der Dunstabzugshaube nach der Montage unbedingt gründlich reinigen (▲Hinweis unten).

Beachten Sie folgende allgemeine Reinigungs- und Pflegehinweise (gilt auch für lackierte Glasoberflächen):

• Vor der Reinigung Ringe, Uhren und Schmuck ablegen, um Lackoberfläche nicht unbeabsichtigt zu zerkratzen.
• Stets großflächig reinigen, um punktuelle Scheuerstellen zu vermeiden.
• Nicht zu stark auf dem Material reiben, damit keine Kratzer und matte Stellen entstehen.
• Keine scheuernden oder scharfen Reinigungsmittel oder Polituren verwenden. Inhaltsstoffe können das Material angreifen.
• Achtung bei der Benutzung von Schwämmen oder Lappen. Durch Rückstände können Kratzer entstehen.

4 Wartung

• Frische Tropfen oder Flecken (z.B. von säurehaltigen Flüssigkeiten wie Fruchtsäfte) sofort mit einem Tuch aufsaugen und trocken nachwischen.
• Heiße, schwere und scharfkantige Gegenstände nicht über Lackoberflächen ziehen oder dagegen stoßen.

Edelstahloberflächen

Für die Pflege von Edelstahloberflächen eignen sich spezielle Edelstahl-Pflegemittel (Hinweis unten). Es entsteht ein Schutzfilm der Fingerabdrücke reduziert und jede weitere Pflege erleichtert.

HINWEIS!

Für die Pflege von Edelstahloberflächen empfehlen wir das Edelstahl-Pflege-Spray, Silverline Art.-Nr. PS 500 (6.1).

4.3 Metallfettfilter reinigen

Brandgefahr. Ein überfetteter Metallfettfilter kann zu Bränden führen. Darum Wartungs- und Reinigungshinweise befolgen.

ACHTUNG!

Durch zu häufiges Reinigen oder bei Verwendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewebes vom Metallfettfilter kommen. Zur Reinigung nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen.

4 Wartung

4.4 Metallfettfilter entnehmen, einsetzen und reinigen

Verschlussklappe maximal öffnen (Abb. 6b). Die offene Klappe dann etwas weiter nach hinten drücken. So löst sich die Sicherheitsarretierung und die Haube ist stromlos. Die beiden Edelstahl-Fettfilter liegen in dem Ansaugbereich darunter und können einfach herausgenommen werden.

Unten an diesen Filtern ist jeweils eine kleine Rinne angeclippt (Abb. 6a). Hier wird evtl. von den Filtern ablaufendes Fett aufgefangen.

Fettfilter incl. Rinne können in der Spülmaschine gewaschen werden. Oder nur die Rinne mit Küchenvlies reinigen. Oder nach Bedarf die Rinne abclippen und reinigen.

Einsetzen der Edelstahl-Fettfilter

- Bei offener Verschlussklappe den Edelstahl-Fettfilter mit angesetzter Rinne in den Ansaugbereich einlegen. Die offene Verschlussklappe nach vorn kippen und so die Sicherheitsarretierung wieder herstellen.

- Verschlussklappe schließen

Abb. 6a Edelstahl-Fettfilter mit Rinne

Die Filter beim Hantieren sicher festhalten, um Beschädigungen der Filter und der Kochstelle zu vermeiden.

Reinigung der Metallfettfilter

Dazu:

-Edelstahl-Fettfilter mit Rinne in heißem Spülwasser gut einweichen und mit weicher Bürste reinigen. Vorgang ggf. wiederholen. - mit heißem Wasser gut abspülen und trocknenlassen. - Sollte das Ergebnis nicht ausreichend sein, Vorgang wie derholen. Die Metallfettfilter sind spülmaschinengeeignet (→ Hinweiss.unten).

HINWEIS!

Der Metalfettfilter ist spülmaschinengeeignet und kann mit einem Programm bis max. 55°C gereinigt werden. Wegen möglicher Fettablagerungen am Geschirr die Metallfettfilter separat reinigen. Bei starker Verschmutzung zuvor in heißem Spülwasser einweichen. Farbveränderungen am Metalfettfilter beeinträchtigen nicht die Funktion und sind kein Reklamationsgrund.

ACHTUNG!

Durch zu häufiges Reinigen oder bei Verwendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewebes vom Metallfettfilter kommen. Zur Reinigung nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen.

VORSICHT!

Leistungsbeeinträchtigung bei Nichteinhaltung der Wartungsintervalle. Durch zu langen Gebrauch können sich der Metallfettfilter und der Aktivkohlefilter mit Fett- und Schmutzpartikeln zusetzen, wodurch die Funktionsfähigkeit der Dunstabzughaube stark beeinträchtigt wird. Daher Wartungsintervalle einhalten.

4.5 Flüssigkeit im Haubenkörper Hahn zum Ablassen von Flüssigkeiten aus

dem Haubenkörper Sollte in die Haube beim Kochen Wasser durch einen umgekippten Topf, durch Kondensat an den Wänden, o.ä. hineingelaufen sein, können Sie dies an dem Hahn unten am Haubengehäuse entnehmen. Dazu einen Behälter unter das Schlauchende stellen und den Hahn öffnen. Die evtl. vorhandene Flüssigkeit in den Behälter laufen lassen und den Hahn schließen. Die Flüssigkeit kann im Hausabwasser entsorgt werden. Darauf achten, dass keine Flüssigkeit mehrabtropft. Achtung: Auslaufende Flüssigkeit kann das Möbel beschädigen. Die Flüssigkeiten in Zeitabständen entsprechend den individuellen Kochgewohnheiten (evtl.alle 6 Monate) entnehmen

5 Störungen/Ursachen/Lösungen

4.6 Wartungsintervalle

Was Zeit Arbeiten
Metallfettfilter reinigenFlüssigkeit in Haubenkörper ablassen	alle 1 - 2 W ochen oder bei Verfärbungen durch aufgenommenes Fettca. alle 6 Monate Flüssigheiten	Metallfettfilter reinigen (4.4)(→4.5)

5 Störungen/Ursachen/Lösungen

HINWEIS!

Die im Folgenden aufgeführten Arbeiten der Störungstabelle sind vom Benutzer oder durch Ihn beauftragte Servicetechniker durchzuführen.

Störung mögliche	Ursache Lösung
Dunstabzugs-haube funktioniert nicht	• Stromversorgung nicht angeschlossen	Stromversorgung anschließen
Leistungsverlust / erhöhtes Betriebsgeräusch	• Edelstahl-Fettfilter• zu geringer Abluftquerschnitt• keine ausreichende Frisch-luftzufuhr	Edelstahl-Fettfilter reinigen (45)Abluftquerschnitt prüfen, Empfehlung mind. ∅ 150 mm
Zahl der Lauf-stufe im Display blinktDunst geht am Rand der Haube vorbei	• Zeigt an : Nachlaufautomatik wurde eingestellt• Kochgeschirr steht zu weit von der geöffneten Verschlussklappeentfernt	Nach Ablauf erlischt Anzeige, Gebläsemotor und Beleuchtung schalten ab.Topf auf die hinteren Kochplatten stellen

6 Ersatzteile und Entsorgung

6.1 Ersatzteile

Artikel-Nr. Beschreibung Bezugsquellen
	Metallfettfilter Fa. SILVERLINE	NE Küchengeräteund Handel GmbHLilienthalstraße 2641515 GrevenbroichTel.: +49 (0) 2181 - 75668- 350Fax: [phone]
PS 500 Edelstahl-Pflege-Spray siehe oben oder Fachhandel
		Fa. SILVERLINE Küchengeräte

6.2 Entsorgung

Produkt unterliegt der WEEE-Direktive (2002/96/EC) innerhalb der Europäischen Union und den gesetzlichen Bestimmungen zur Entsorgung von elektronischen Geräten. Produkt darf nicht im Hausmüll entsorgt werden. Separate Sammelsysteme erfragen Sie bei Ihrer zuständigen Kommunalbehörde.

7 Garantie und Kundendienst

7.1 Garantiebedingungen

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 2 Jahren ab Kaufdatum.

Innerhalb der Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes unentgeltlich alle Mängel, die auf Produktions- oder Materialfehler beruhen. Ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch zurückzuführen sind sowie Fehler und Folgeschäden, die durch falsche oder nicht ausreichend dimensionierte Abluftleitung verursacht wurden. Von der Garantie ausgenommen sind sichtbare äußere Beschädigungen, die erst nach der Montage beanstandet werden. Außerdem sind Verschleißteile, sowie Glas- und Kunststoffteile, Leuchtmittel*, und alle verwendeten Filter von der Garantie ausgenommen.

* Bei der Leuchtmittel-Erstausstattung (Auslieferzustand) wird eine 8 Tage Einschaltgarantie gewährt. Der Garantieanspruch erlischt bei nicht bestimmungsge- mäßer Verwendung und bei gewerblicher Nutzung des Produktes.

Die Garantie tritt nur in Kraft, wenn das Kaufdatum durch eine Rechnungskopie belegt wird. Garantieleistungen bewirken keine Verlängerung der Garantiezeit, es tritt kein Anspruch auf eine neue Garantie ein. Im Garantiefall setzen Sie sich bitte mit unserem Kundendienst in Verbindung. Bitte halten Sie Angaben bereit (Hinweis unten).

Tragen Sie Ihre Haubendaten hier ein:

7.2 Garantiefall

Muster-Typenschild

→ Hinweis rechts unten.

①Artikel-Nummer
② Modellzeichnung
③ Revisions-Nummer ....
④ Serien-Nummer

HOTLINE

(für Deutschland, Österreich und Benelux)

Tel.: [phone]

Fax: [phone]

HINWEIS!

Das Typenschild befindet sich hinter dem Metallfettfilter rechts im Haubenkörper.

7.3 Konformitätserklärung im Sinne der EM V-R chtil in e

Inverkehrbringer in die EU: SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 D-41515 Grevenbroich Tel.: [phone] Fax: [phone] E-Mail: [e-mail]

Hersteller: SILVERLINE Edüstr i ve Ticaret A.Ş. Organize Sanayi Bölgesi Merzifon - Amasya / Türkei

Produkt: Dunstabzugshaube Integra Intern Prem ium INIT 614 E INIT 914.1 E INIT 114 E

Hiermit erklären wir, dass das oben genannte Produkt allen einschläg gen Best m-mungen der EMV-Richtlinie 2004/108/EG entspricht.

Das oben genannte Produkt erfüllt die Anforderungen der folgenden einschlägigen Richtlinien:

- Niederspannungsrichtlinie 2006/95/EG

- EMV-Richtlinie 2004/108/EG

Hinweis: Irrtümer, technische Änderungen und Druckfehler vorbehalten.

Bemessung der Energieeffizienz

Laut Standards EN 61591:1997 + A1:2006 + A2:2011 + A11:2014 + A12:2015 und EU)65/2014 - (EU) 66/2014 werden d ^e Bemessung und Kalkulat ^on durchgeführt.

CE
