Produkttyp	Split-Klimaanlage (Inverter)
Modell	HSU19E-TXS5BN-INV
Marke	Haier
Kühlleistung	19.000 BTU/h (ca. 5,6 kW)
Heizleistung	ca. 5,8 kW (Heizbetrieb)
Energieeffizienzklasse Kühlen	A++
Energieeffizienzklasse Heizen	A+
Abmessungen Innen (BxHxT)	1082 x 323 x 255 mm
Abmessungen Außen (BxHxT)	900 x 650 x 300 mm
Gewicht Innen	ca. 14 kg
Gewicht Außen	ca. 38 kg
Spannungsversorgung	220-240 V ~ 50 Hz
Kältemittel	R32 (umweltfreundlich)
Filter	Waschbarer Feinfilter
Besondere Funktionen	Turbo-Modus, Sleep-Modus, 24-Stunden-Timer, Auto-Restart, Selbstreinigungsfunktion
Fernbedienung	Ja, inklusive
Schutzart (IP)	IP24 (Innengerät)
Schalldruckpegel Innen (max.)	48 dB(A)
Schalldruckpegel Außen (max.)	62 dB(A)
Reparabilität	Ersatzteile erhältlich (Filter, Fernbedienung, etc.)

Häufig gestellte Fragen - HSU19E-TXS5BN-INV HAIER

Wie reinige ich den Filter der Klimaanlage Haier HSU19E-TXS5BN-INV?

Schalten Sie das Gerät aus und öffnen Sie die Frontblende. Entnehmen Sie den Filter und reinigen Sie ihn mit einem Staubsauger oder unter fließendem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Wir empfehlen eine Reinigung alle 2-4 Wochen.

Welche Raumgröße ist für dieses Modell geeignet?

Die Kühlleistung von 19.000 BTU/h ist für Räume bis ca. 50-60 m² geeignet, abhängig von Dämmung und Sonneneinstrahlung.

Kann ich die Klimaanlage im Winter zum Heizen nutzen?

Ja, dieses Modell ist eine Wärmepumpe und kann auch bei Außentemperaturen bis -10°C effizient heizen.

Was bedeutet der Turbo-Modus?

Der Turbo-Modus sorgt für maximale Kühl- oder Heizleistung in kürzester Zeit. Das Gerät läuft dabei mit voller Leistung, bis die Wunschtemperatur erreicht ist.

Wie stelle ich den Timer ein?

Drücken Sie die Timer-Taste auf der Fernbedienung. Mit den Pfeiltasten stellen Sie die gewünschte Einschalt- oder Ausschaltzeit ein. Bestätigen Sie mit der Set-Taste.

Die Fernbedienung funktioniert nicht. Was kann ich tun?

Überprüfen Sie die Batterien und setzen Sie sie ggf. neu ein. Stellen Sie sicher, dass kein Hindernis zwischen Fernbedienung und Innengerät ist. Reinigen Sie den IR-Empfänger am Gerät.

Kann ich die Klimaanlage selbst installieren?

Die Installation sollte von einem Fachmann durchgeführt werden, da Kältemittelanschlüsse und elektrische Arbeiten notwendig sind. Unsachgemäße Installation kann zu Schäden und Gefahren führen.

Wie oft sollte der Filter gereinigt werden, und was passiert, wenn er verschmutzt ist?

Reinigen Sie den Filter alle 2-4 Wochen. Ein verschmutzter Filter reduziert die Leistung, erhöht den Stromverbrauch und kann zu Geruchsbildung führen.

Was ist die Selbstreinigungsfunktion?

Diese Funktion trocknet den Wärmetauscher nach dem Betrieb, um Schimmelbildung und schlechte Gerüche zu verhindern. Sie wird automatisch oder manuell aktiviert.

Welche Sicherheitshinweise sind zu beachten?

Stellen Sie das Gerät auf eine stabile, ebene Fläche. Vermeiden Sie Blockaden der Luftein- und -auslässe. Schalten Sie das Gerät bei Störungen sofort aus und ziehen Sie den Netzstecker. Kinder sollten nicht mit dem Gerät spielen. Halten Sie das Gerät von Wasser fern.

BEDIENUNGSANLEITUNG HSU19E-TXS5BN-INV HAIER

BEDIENUNGSANLEITUNG FÜR DAS SPLIT-KLIMAGERÄT

HSU11V-TMS3BN-INV

HSU11V-TMB3BN-INV

HSU11V-TMG3BN-INV

HSU11V-TMR3BN-INV

HSU17VP-TQS3BN-INV

HSU17VP-TQP3BN-INV

HSU17VP-TQI3BN-INV

HSU12V-TMS3BN-INV

HSU13K-PZB3BN-INV

HSU13E-TXG4BN-INV

HSU13K-PYFR4BN-INV

HSU13E-TXGSBN-INV

HSU13K-PYFR5BN-INV

HSU13K-PYFC5BN-INV

HSU13K-PYFG5BN-INV

HSU13E-TXW5BN-INV

HSU13E-TXSSBN-INV

HSU13K-PYSG5BN-INV

HSU13K-PYSC4BN-INV

HSU13K-PYFR3BN-INV

HSU13C-TQB3BN-INV

HSU13C-TQBS3BN-INV

HSU13C-TQS3BN-INV

HSU13C-TTB3BN-INV

HSU13K-PYSG3BN-INV

HSU13K-PYSS3BN-INV

HSU13Z-PZFDB3BN-INV

HSU14E-TXW5BN-INV

HSU14E-TXSSBN-INV

HSU14K-PYFG58BN-INV

HSU14K-PYFR58BN-INV

HSU14E-TXG58BN-INV

HSU14C-TQG38BN-INV

HSU14K-PYFC58BN-INV

HSU14K-PYSG58BN-INV

HSU14K-PYFN58BN-INV

HSU14K-PYFR58BN-INV

HSU15V-TMS38BN-INV

HSU17V-TMS38BN-INV

HSU17VP-TQN38BN-INV

HSU17VP-TQA38BN-INV

HSU17VP-TQB38BN-INV

HSU17VP-TQG38BN-INV

HSU17VP-TQR38BN-INV

HSU30V-TBS38BN-INV

HSU35V-TBS38BN-INV

HSU40V-TBS38BN-INV

HSU50K-PYFW38BN-INV

HSU50K-TQS38BN-INV

HSU50KP-PYFFN38BN-INV

HSU50KP-PYFN38BN-INV

HSU50CP-TQR38BN-INV

HSU50CP-TQS38BN-INV

HSU50CP-TQP38BN-INV

HSU50CP-TQA38BN-INV

HSU50CP-TQ38BN-INV

HSU50CP-TQN38BN-INV

HSU50C-TQB3BN-INV

HSU18C-TQB3BN-INV

HSU18C-TQB3BN-INV

HSU18V-PYFCBN-INV

HSU18V-PYFCBN-INV

HSU18K-PYFCBN-INV

HSU18R-NTB3BN-INV

HSU18K-PYFRABN-INV

HSU18K-PYFRABN-INV

HSU18R-NTR3BN-INV

HSU18K-PYSS3BN-INV

HSU18K-PYFC4BN-INV

HSU18K-PYSC4BN-INV

HSU18K-PYSG4BN-INV

HSU18K-PYG5CBN-INV

HSU18K-PYG5CBN-INV

HSU18K-PYG5BN-INV

HSU18K-PYFC5BN-INV

HSU18Z-PZFDB3N-INV

HSU18EP-TXSBN-INV

HSU18EP-TXSBN-INV

HSU18EP-TXSBN-INV

HSU18EP-TXRSN-INV

HSU18EP-TXBSN-INV

HSU18KP-PYFS5BB-INV

HSU18KP-PYFS5BB-INV

HSU18KP-PYRSRBN-INV

HSU18KP-PYCS5BB-INV

HSU18KP-PYCS5BB-INV

HSU18KP-PYFFRBN-INV

HSU18KP-PYFC5BB-INV

HSU18KP-PYFFRBN-INV

HSU52VP-TXWSBN-INV

HSU52V-TBS3BN-INV

HSU52V-TBS4BN-INV

HSU52V-TBS4BN-INV

HSU52VP-TXGSN-INV

HSU52VP-TXGSN-INV

HSU52VP-TXRSN-INV

HSU52VP-TXRSN-INV

HSU19E-TXGB4BN-INV

HSU19C-TQ-G3BN-INV

HSU19K-PYFR4BN-INV

HSU19E-TX5BN-INV

HSU19E-TX5BN-INV

HSU19E-TX53BN-INV

HSU19K-PYFR5BN-INV

HSU19K-PYFC5BN-INV

HSU19E-TX5BN-INV

HSU19K-PYFC5BN-INV

HSU19SH-DP-FGB8N-INV

HSU19K-PYCS5BN-INV

HSU19G-MZFWSBN-INV

HSU19KB-PYPS5BN-INV

HSU19KB-PG5GBN-INV

HSU19K-PYGS3BN-INV

HSU19K-PYSS3BN-INV

HSU19K-PYSC4BN-INV

HSU19SH-DP-FGB6N-INV

HSU19K-PZFBSBN-INV

HSU19SH-DP-FGB7N-INV

HSU19SH-DP-FGB3N-INV

HSU19K-PYGS5BN-INV

HSU19SH-DP-FGB5N-INV

HSU19K-PZF5SN-INV

HSU19K-PZFPS5BN-INV

HSU19K-PZFDSBN-INV

HSU19K-PZFCS5BN-INV

HSU19K-PZFCS5BN-INV

HSU19G-MZFMSBN-INV

HSU19G-MZFS5BN-INV

HSU19G-MZFDSBN-INV

HSU19G-MZFDSBN-INV

HSU19G-MZFMSBN-INV

HSU19K-PYFR3BN-INV

HSU20SH-DP-FGB6N-INV

HSU20SH-DP-FGB6N-INV

HSU24K-PYFR3BN-INV

HSU24K-PYFN3BN-INV

HSU24K-PYFS3BN-INV

HSU24K-PYFS3BN-INV

HSU24K-PYFG3BN-INV

HSU24E-TXS3BN-INV

HSU24E-TX3GBN-INV

HSU24E-TXW3BN-INV

HSU24E-TXR3BN-INV

HSU24E-TXR5BN-INV

HSU24E-TXS3BN-INV

HSU13K-PYAIR3BN-INV

HSU13K-PYAIR4BN-INV

HSU14K-PYAIR5BN-INV

HSU50KP-PAIW3BN-INV

HSU18K-PYAIR3BN-INV

HSU18K-PYAIR4BN-INV

HSU18KP-PAI5BN-INV

HSU19K-PYAIR4BN-INV

HSU19K-PYAIR4BN-INV

HSU19U-PYAIC5BN-INV

HSU19K-PYAIN5BN-INV

HSU19K-PYAIR5BN-INV

HSU19K-PZAIB5BN-INV

HSU19K-PZAIM5BN-INV

HSU19K-PZAIS5BN-INV

HSU19K-PZAIP5BN-INV

HSU19K-PZAIS5BN-INV

HSU19K-PZAIA5BN-INV

HSU19K-PZAIC5BN-INV

HSU19G-MZAIM5BN-INV

HSU19G-MZAIS5BN-INV

HSU19G-MZAIP5BN-INV

HSU19G-MZAID5BN-INV

HSU19G-MZIAIA5BN-INV

HSU19G-MZICA5BN-INV

HSU19G-MZIAWSBNN-INV

HSU20SD-PAIG5BN-INV

HSU20SD-PAIG5BN-INV

HSU24K-PYAIR3BN-INV

Teile und Funktionen

■ Innengerät

Außengerät ① AUSLASS ② EINLASS ③ VERBINDUNGSROHRE UND ELEKTROLEITUNGEN ④ KONDENSATSCHLAUCH Das tatsächliche Ansauggitter kann je nach gekauftem Produkt von der Abbildung in der Anleitung abweichen. - Bitte lesen Sie diese Bedienungsanleitung, bevor Sie das Klimagerät verwenden. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.

0011533504

Betrieb

Notbetrieb und Testbetrieb

Notbetrieb:

- Verwenden Sie diesen Betrieb nur, wenn die Fernbedienung defekt oder verloren ist. Mit der Notbetriebsfunktion kann das Klimagerät automatisch für eine Weile laufen.

- Wenn der Notbetriebsschalter gedrückt wird, ist ein "Piep"-Ton zu hören, der den Start dieses Betriebs anzeigt. - Wenn der Netzschalter zum ersten Mal eingeschaltet wird und

- wenn der Netzschalter zum ersten Mal eingeschaltet wird und der Notbetrieb startet, läuft das Gerät automatisch in den folgenden Modi:

Room temperature	Designated temperature	Timer mode	Fan speed	Operation mode
Above 23°C	26°C	No	AUTO	COOL

- Es ist nicht möglich, die Einstellungen für Temperatur und Lüftergeschwindigkeit zu ändern. Es ist auch nicht möglich, den Timer- oder Trockenmodus zu verwenden.

Testbetrieb:

Der Testbetriebsschalter ist derselbe wie der Notbetriebsschalter.

- Verwenden Sie diesen Schalter im Testbetrieb, wenn der Raum

Wenn die Temperatur unter 16 °C liegt, verwenden Sie das Gerät nicht im Normalbetrieb.

Halten Sie die Taste für den Testbetrieb

mehr als 5 Sekunden lang gedrückt. Nachdem

Sie den Ton "Piep" zweimal gehört haben, lassen Sie

Ihren Finger von der Taste los: Der Kühlbetrieb

startet mit der Luftstromgeschwindigkeit "Hi"

• In diesem Betriebsmodus läuft der Ventilatormotor des Innengeräts

mit hoher Geschwindigkeit.

Einstellung der Luftstromrichtung

1. Statusanzeige des Luftstroms Vertikale Klappe

Pos.1 → √→√→√→√→√→√→

2. Einstellung des linken und rechten Luftstroms

(Diese Funktion ist bei einigen Modellen nicht verfügbar.)

Bei jedem Drücken der Taste SWING ◊

der Fernbedienung

wird wie folgt angezeigt

Fernbedienung

Pos.1 Pos.2 Pos.3 Pos.4 Pos.5 Pos.6

Hinweis: Bei einigen Modellen hat die Fernbedienung die Taste SWING, aber das Klimagerät verfügt in diesem Fall nicht über die automatische Links-Rechts-Luftstromverstellung. Ändern Sie die Richtung der vertikalen Lamellen manuell.

Vorsicht:

- Wenn Sie die Klappe von Hand einstellen, schalten Sie das Gerät aus.

- Bei hoher Luftfeuchtigkeit kann Kondenswasser am Luftauslass auftreten, wenn alle vertikalen Lamellen nach links oder rechts eingestellt sind.

- Es ist ratsam, die horizontale Klappe bei COOL- oder DRY-Betrieb nicht längere Zeit nach unten zu lassen, da sonst Kondenswasser auftreten kann.

- Es ist ratsam, die horizontale Klappe bei COOL- oder DRY-Betrieb nicht längere Zeit nach unten zu lassen, da sonst Kondenswasser auftreten kann.

- Es ist ratsam, die horizontale Klappe bei COOL- oder DRY-Betrieb nicht längere Zeit nach unten zu lassen, da sonst Kondenswasser auftreten kann.

- Es ist ratsam, die horizontale Klappe bei COOL- oder DRY-Betrieb nicht längere Zeit nach unten zu lassen, da sonst Kondenswasser auftreten kann.

Hinweis:

Beim Neustart nach dem Ausschalten über die Fernbedienung merkt sich die Fernbedienung automatisch die zuvor eingestellte Schwungposition.

Schlafbetrieb

Vor dem Schlafengehen können Sie einfach die SLEEP-Taste drücken, und das Gerät arbeitet im Schlafmodus und sorgt für einen erholsamen Schlaf.

Betriebsart

1. Im Modus KÜHLEN/TROCKNEN

1 Stunde nach Beginn des SCHLAF-Modus wird die Temperatur um 1°C

höher als die Temperatureinstellung sein. Nach weiteren 1 Stunde steigt die Temperatur

um weitere 1°C. Das Gerät läuft dann weitere 6 Stunden und stoppt.

Die Temperatur ist höher als die Temperatureinstellung, damit die Raumtemperatur für Ihren Schlaf nicht zu niedrig wird.

1. Im Modus LÜFTER: Es gibt keine SCHLAF-Funktion
2. Stellen Sie die Windgeschwindigkeitsänderung beim Schlafen ein

Wenn die Windgeschwindigkeit vor der Einstellung für den Schlaf hoch oder mittel ist, stellen Sie ein, dass die Windgeschwindigkeit nach dem Schlafen verringert wird. Wenn sie niedrig ist, keine Änderung.

Hinweis

Wenn die TIMER-Funktion eingestellt ist, kann die Schlaffunktion nicht eingestellt werden. Nachdem die Schlaffunktion eingestellt wurde, wird die Schlaffunktion abgebrochen, wenn der Benutzer die TIMER-Funktion zurücksetzt; das Gerät befindet sich im Zustand der Zeitschaltung.

■ Turbo-/Leise-Betrieb

Wenn Sie schnelles Kühlen oder schnelles

Zur Entfeuchtung können Sie

die Turbo-Funktion wählen; wenn Sie schlafen,

lesen, können Sie die Leise-Funktion wählen

Taste, können Sie die "Turbo"- und

"Leise"-Funktion einfach umschalten. Bei jedem Drücken schaltet die Fernbedienung

wie folgt um: → ↗TURBO→ ↘LEISE→ abbrechen —

Beim Betrieb im Turbo-Modus ist die Ventilatorgeschwindigkeit am höchsten, beim Betrieb im Leise-Modus ist die Ventilatorgeschwindigkeit sehr langsam.

Betrieb

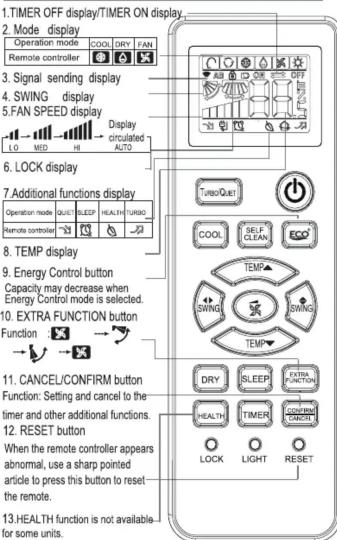

■ Fernbedienung

- Einlegen der Batterien

1 Entfernen Sie die Batterieabdeckung;

2 Legen Sie die Batterien wie abgebildet ein. 2 R-03-Batterien, Reset-Taste (Zylinder);

3 Stellen Sie sicher, dass das Einlegen

mit den "+"/"-" Zeichen übereinstimmt.

4 Legen Sie die Batterien ein und setzen Sie die Abdeckung wieder auf.

● Der Abstand zwischen dem Signalübertragungskopf und der Empfängeröffnung sollte innerhalb von 7 m liegen, ohne Hindernisse.

- Wenn eine elektronisch gestartete Leuchtstofflampe, eine umschaltbare Leuchtstofflampe oder ein schnurloses Telefon im Raum installiert ist, kann der Empfänger bei der Signalaufnahme gestört werden, daher sollte der Abstand zum Innengerät kürzer sein.

- Volle Anzeige oder unklare Anzeige während des Betriebs weist darauf hin, dass die Batterien verbraucht sind. Bitte wechseln Sie die Batterien. - Wenn die Fernbedienung während des Betriebs nicht normal funktioniert, entfernen Sie die Batterien und legen Sie sie nach einigen Minuten wieder ein.

Basisbetrieb

Fernbedienung

1. Gerätestart

Drücken Sie EIN/AUS

auf der Fernbedienung

Gerät startet.

Fernbedienung zum Einschalten verwenden

und Anzeige einstellen

1. Betriebsart wählen

KÜHLEN-Taste: Kühlmodus

3. Temperatureinstellung wählen

TEMP▲/TEMP▼-Taste drücken

TEMP ▲ Jedes Mal, wenn die Taste gedrückt wird, erhöht sich die Temperatureinstellung um 1 °C. Wenn sie gedrückt gehalten wird, erhöht sie sich schnell.

TEMP ▼ Jedes Mal, wenn die Taste gedrückt wird, verringert sich die Temperatureinstellung um 1 °C. Wenn sie gedrückt gehalten wird, verringert sie sich schnell.

Wählen Sie eine gewünschte Temperatur.

4. Auswahl der Lüftergeschwindigkeit

Drücken Sie die Taste EXTRA FUNCTION

Taste, um zusätzliche Optionen aufzurufen. Wenn ✗ erscheint, blinkt ✗. Drücken Sie dann

Enter, um zur Funktion FAN zu gelangen.

Drücken Sie die Taste FAN

Taste. Bei jedem Drücken folgt die Lüftergeschwindigkeit:

Fernbedienung:

Die Klimaanlage läuft mit der angezeigten Lüftergeschwindigkeit. Wenn FAN auf AUTO eingestellt ist, passt die Klimaanlage die Lüftergeschwindigkeit automatisch an die Raumtemperatur an.

Operation Mode	Remote Controller	Note
COOL		according to room temperature.
DRY		In DRY mode ,when room temperature becomes lower than temp setting+2°C, unit will run intermittently at LOW speed regardless of FAN setting.
FAN		In FAN operation mode ,the unit will not operate in COOL or HEAT mode ,but only in FAN mode,AUTO is not available in FAN mode.And temp. setting is disabled.In FAN mode, sleep operation is not available.

Betrieb

Trocknungsbetrieb

Drücken Sie die Taste "DRY", wenn das LCD anzeigt

eingestellt ist.

Im Trockenmodus stoppt der Kompressor, wenn die Raumtemperatur unter der eingestellten Temperatur liegt. Wenn die Raumtemperatur höher als die eingestellte Temperatur ist, steuert die Logikschaltung den Betrieb des Kompressors und die Drehzahl des Innenventilators, um eine Taubildung an der Kühlschlange zu verursachen und so den Entfeuchtungseffekt zu erzielen. Im Trockenmodus ist es normal, dass die Drehzahl des Innenventilators niedriger ist als in anderen Betriebsarten. Hinweis: Es wird empfohlen, den Trockenmodus bei hoher Luftfeuchtigkeit zu verwenden, um Wassertropfen am Innengerät zu vermeiden.

Timer-Betrieb

1. Einschalt-Timer einstellen

Drücken Sie Ⓤ, um den Bildschirm zu schließen.

Drücken Sie TIMER, um die Dauer (Stunden) einzustellen.

Drücken Sie "CONFIRM/CANCEL".

1. Ausschalt-Timer einstellen

Drücken Sie Ⓤ, um den Bildschirm zu aktivieren.

Drücken Sie TIMER, um die Dauer (Stunden) einzustellen.

Drücken Sie "CONFIRM/CANCEL".

■ Energiesparbetrieb

1. Schalten Sie das Gerät ein.
2. • Drücken Sie wiederholt die ECO-Taste, um die einzelnen Stufen auszuwählen.

Hinweis:

- Stufe 1: Die starke Luft bläst aus, um die Raumluft schnell zu kühlen.

- 50 wird auf dem Display angezeigt.

- Stufe 2: Die Leistungsaufnahme beträgt 100 % der Nennleistung.

- 51 wird auf dem Display angezeigt.

- Stufe 3: Die Leistungsaufnahme wird gegenüber der Nennleistung um 25 % reduziert.

- ☑ | | wird auf dem Display angezeigt.

- Stufe 4: Die Leistungsaufnahme wird gegenüber der Nennleistung um 45 % reduziert.

- 12 wird auf dem Display angezeigt.

- Stufe 5 (optional): Die Leistungsaufnahme wird gegenüber der Nennleistung um 60 % reduziert.

- L3 wird auf dem Display angezeigt.

- L1 (Stufe 3), L2 (Stufe 4), L3 (Stufe 5) wird auf einigen Innengeräten angezeigt.

- Diese Funktion ist im Kühlmodus verfügbar.

- Die Kühlleistung kann bei Auswahl des Energiesparmodus abnehmen.

Selbstreinigungsbetrieb

◆Funktionsbeschreibung: Der Zweck dieser Funktion ist die Reinigung des Verdampfers.

◆Ein- und Ausstieg: Drücken Sie die Selbstreinigungs-Taste, um diese Funktion zu starten. Daraufhin wird "CL" auf dem Bedienfeld des Innengeräts und auch auf der Fernbedienung angezeigt. Nach 18-21 Minuten endet diese Funktion automatisch, wobei zweimal ein "Pi"-Ton zu hören ist, und das Gerät kehrt in den ursprünglichen Zustand zurück. Während des Selbstreinigungsvorgangs hat das erneute Drücken der Taste keine Wirkung und kann nicht beendet werden, aber die Ausschalttaste und andere Modustasten können den Vorgang beenden. Hinweis:

1. Im Timer-/Schlafmodus hat diese Funktion keine Wirkung.
2. Nach dem Start dieses Modus kann die Luftmenge reduziert werden oder sogar kein Luftstrom vorhanden sein.
3. Es ist normal, wenn das Gerät Geräusche wie bei Wärmeausdehnung und Kältekontraktion macht.
4. Die Anzeigedauer von "CL" kann auf der Fernbedienung und dem Bedienfeld unterschiedlich sein.
5. Es ist normal, wenn die Außentemperatur unter 0°C liegt und das Gerät in diesem Modus "F25" anzeigt.

Bitte schalten Sie das Gerät für 10 Sekunden aus und starten Sie es dann neu.

1. Die besten Bedingungen für diesen Modus: Die Temperatur beträgt

15℃\~27℃ und die Luftfeuchtigkeit beträgt 35%\~60% im Raum, die Außentemperatur beträgt 30℃\~40℃ (Kühlzeit).

1. Es ist schwierig zu vereisen, wenn die Luft zu trocken ist (Luftfeuchtigkeit < 20 %). Und wenn die Luftfeuchtigkeit zu hoch ist (Luftfeuchtigkeit > 70 %),

kann das Kondenswasser zunehmen, was einen Teil des Reifs entfernen kann.

■ Gesundheits-Luftstrom-Betrieb

1. Drücken Sie Ⓤ, um die komfortablen Arbeitsbedingungen einzustellen.
2. Die Einstellung der Gesundheits-Luftstrom-Funktion

Drücken Sie die Taste EXTRA FUNCTION, um zusätzliche Optionen aufzurufen. Drücken Sie diese Taste kontinuierlich, wechselt die Position der Lamellen zyklisch zwischen den folgenden drei Positionen. Wählen Sie die gewünschte Schwenkposition und bestätigen Sie dann mit der Taste CONFIRM.

Hinweis: Bewegen Sie die Lamellen nicht von Hand. Andernfalls funktioniert das Gitter nicht richtig. Wenn das Gitter nicht richtig funktioniert, stoppen Sie es für eine Minute und starten Sie es dann erneut, indem Sie es über die Fernbedienung einstellen. Hinweis: 1. Nach dem Einstellen der Gesundheits-Luftstrom-Funktion ist die Position des Gitters festgelegt.

1. Beim Kühlen ist es besser, den Modus zu wählen.
2. Beim Kühlen und Trocknen kann bei längerem Betrieb der Klimaanlage bei hoher Luftfeuchtigkeit Kondenswasser am Gitter auftreten.

Für den intelligenten Gebrauch der Klimaanlage

Wartung

Phenomenon	The System does not resist
Multiple crack	● Does it isolate it was built at restar
Different ways to protect the Systems understandy	● When a thick diagonal cut out of the System is necessary, by finding it into its noise is no noticeable.
Normal Performance Inpletion	● Noise is steady
Mist or steam are blown out	● This is because the system must be small as the smell of alumbar, air and causes of cooling can be able to dry operation, paint, cigars.
In dry mode, for COOL or DRY operation, donor air, but may flow must, this dust is due to the sudden cooling or door air.	● Stills are generated
Disrupt COOL or DRY operation, donor air, but may flow must, temperature becoming slow temperature becoming slow temperature being taken up, and then ≤ 2°C will remain stirring < 2°C for all wet levels.	● Power plug infrared (Z) is the blowdown?
● Is there a power leakage unit (is there any direct surge) or windows let's open or how the speed soars before they are always before they are too many days every 10 days. Normally if not stood be cleaned normally if not stood be cleaned every 10 days.	● Is the blowdown?
Poor cooling	● Poor cooling

Bevor Sie den Kundendienst rufen, prüfen Sie bitte zuerst Folgendes.

Fehlerbehebung

kann Stromschlag, Feuer oder Wasseraustritt verursachen. Bitte wenden Sie sich für die Installation an den Verkaufs-/Kundendienst. Versuchen Sie nicht, die Klimaanlage selbst zu installieren, da unsachgemäße Arbeiten

Vorsichtsmaßnahmen

STROMKABEL:

Achten Sie beim Anschließen des Kabels sorgfältig auf die Klemmenbezeichnungen der Innengeräte und Außengeräte. Wenn die Verkabelung nicht korrekt ist, kann der ordnungsgemäße Betrieb nicht gewährleistet werden und es kann zu Störungen kommen.

Wenn die Klimaanlage umgestellt wird, müssen alle speziellen Anschlüsse getrennt werden. Anschließend ist das flüssige Kältemittel gemäß der auf dem Typenschild angegebenen Menge in den Kreislauf zu füllen. Achten Sie darauf, dass keine Fremdstoffe (z. B. R20) oder Luftfilter in den Kühlkreislauf gelangen. Andernfalls kann ein extrem hoher Druck im System entstehen, der zu Schäden und Verletzungen führen kann.

VORSICHT

1. Lassen Sie das Kältemittel über den Serviceanschluss ab, öffnen Sie das 2-Wege-Ventil und das 3-Wege-Ventil. Drehen Sie die Ventilspindel und/oder klopfen Sie leicht, um ein Verklemmen zu lösen.
2. Um ein Austreten von Kältemittel an den Serviceanschlusskappen zu verhindern, ziehen Sie die Ventilspindelkappen für das 2-Wege-Ventil und das 3-Wege-Ventil etwas fester an, als bis der Punkt erreicht ist, an dem das Drehmoment leicht ansteigt.
3. Nachdem Sie die einzelnen Kappen angebracht haben, prüfen Sie die Gasleckage um die Kappen herum.

1. Öffnen Sie die Ventilspindel des 2-Wege-Ventils um einen Winkel von 90 Grad gegen den Uhrzeigersinn. Schließen Sie nach 6 Sekunden das 2-Wege-Ventil und führen Sie die Dichtheitsprüfung durch.
2. Entfernen Sie die Kappen der Serviceanschlüsse des 3-Wege-Ventils, die Kappen der Ventilspindeln des 2-Wege- und 3-Wege-Ventils. Schließen Sie den Serviceanschluss an den Schutzschlauch (Mitte) für das Manometer an. Schließen Sie dann den Schutzschlauch (Mitte) für das Manometer an. Schließen Sie anschließend den Serviceanschluss an den Schutzschlauch (Niederdruck) für das Manometer an.

Spülmethode: Vakuumpumpe verwenden

- Befestigen Sie die Kappe mit einer Klemme. - Dichtung zuletzt anbringen

- Wenn die Verkabelung nicht korrekt ist, kann ein ordnungsgemäßer Betrieb nicht durchgeführt werden und die Steuerung

Stecken Sie den Stecker gemäß der Klemmenbezeichnung in gleicher Weise wie beim Modus ein.

Stecken Sie die Stecker vollständig in die Klemmenleiste und ziehen Sie dann die Schrauben fest.

- Verwenden Sie dieselbe Methode am Innengerät. Lösen Sie die Schrauben an der Klemmenleiste und

Anschluss

Installieren Sie gemäß der Zeichnung für die Installation von Innen- und Außengeräten

Installation des Außengeräts

Außengerät

vollständig und ordnungsgemäß abgedichtet. (Wie im obigen Bild gezeigt)

1. Die Installation einer Klimaanlage ist eine technische Arbeit, die qualifizierte Techniker erfordert. Es wird empfohlen, einen autorisierten Installateur zu wählen. Nach der Installation der Klimaanlage das in der Wand entstandene Loch mit Gips oder Pulver verschließen, damit keine Tiere durch die Wandöffnung eindringen können. Die Öffnung ist

Anweisungen für den Installationstechniker

• Und nach der Installation mit Kitt abdichten

• Ein Loch mit einem Durchmesser von 63 mm bohren, das leicht nach außen abfällt (5-7 cm).

Loch in die Wand bohren und die Rohrdurchführung abdecken

- Siehe den vorherigen Abschnitt "Wenn die Montageplatte zuerst befestigt wird" für die Position oberhalb

die Platte an der festen Montageschiene befestigen.

Wenn die Montageplatte an der Seitenschiene und am Einlass befestigt ist

1. Die Position des Wandlochs A mit einem Maßband ermitteln

Gewicht von der oberen Mitte der Platte, dann die Platte sicher mit dem

1. Nochmals die korrekte Ausrichtung der Platte überprüfen, indem man einen Faden mit einem

gegen die Wand zu befestigen, dann die Platte vorübergehend mit einem Stahlnagel fixieren.

1. Führen Sie, basierend auf den benachbarten Pfeilern oder Stürzen, eine ordnungsgemäße Nivellierung für die Stelle durch

Wenn die Montageplatte zuerst befestigt wird

1 Montage der Montageplatte und Positionierung der Wandhalterung

1. Montage der

Inneneinheit

⑤ Wärmedämmmaterial

⑤ Ablaufschlauch

für Innen- und Außenbereich

Anschlusskabel

Schellen (L.S) mit Schrauben

B Klebeband

A Nichtklebeband

als 2m.

Boden sollte mehr als

die Inneneinheit und der

● Der Abstand zwischen

Teilenummern

⑤ in der Abbildung

Die Markierungen oben

bitte beziehen Sie sich auf die tatsächlichen Teile. Erforderliche Teile für die Rohrleitung

2. Zubehörteile können je nach Modell variieren.

1. Nur-Kühlgeräte haben keinen Ablaufbogen

Bitte beachten Sie das tatsächlich gekaufte Produkt; das obige Bild dient nur zur Referenz.

Installationsanleitung für Raumklimagerät
