Produkttyp	Optischer HF-Empfänger
Modell	OEQ 40
Marke	Kathrein
Abmessungen (B x H x T)	147 x 89 x 26 mm
Gewicht	0,4 kg
Stromversorgung	10 – 20 V DC, max. 3,7 W
Optischer Eingang	SC/APC, Wellenlänge 1100 – 1650 nm
Optischer Eingangspegel	-15 dBm bis -5 dBm
HF-Ausgänge	4 x Sat-ZF (VL/VH/HL/HH), F-Buchse
Ausgangspegel (Sat-ZF)	80 dBµV
Frequenzbereich Sat-ZF	950 – 2150 MHz
Fernspeisung	Über Sat-ZF-Anschlüsse (F-Buchsen)
LED-Anzeige	Optischer Eingangspegel (rot/grün/gelb)
Betriebstemperatur	-20 °C bis +50 °C
Montage	Wandmontage, nur in trockenen Innenräumen
Schutzart	Nur für Innenräume
Laserklasse	Nicht sichtbare Laserstrahlung (1200–1600 nm)
Zubehör	Staubschutzkappen, Abschlusswiderstand EMK 03 (nicht im Lieferumfang)
Anschlussstecker	HF-Stecker 75 Ω (Serie F) nach EN 61169-24
Potentialausgleich	Erforderlich gemäß EN 60728-11 (Cu, mind. 4 mm²)

Häufig gestellte Fragen - OEQ 40 KATHREIN

Welche Kompatibilität hat der OEQ 40 mit Sendern?

Der OEQ 40 ist kompatibel mit den optischen Sendern OSW 1310/6 und OSW 1550/6. Er wandelt deren optische Signale in HF-Signale um.

Wie erfolgt die Spannungsversorgung des OEQ 40?

Die Spannungsversorgung erfolgt über die Sat-ZF-Anschlüsse (F-Buchsen) durch den angeschlossenen Multischalter (10–20 V DC, max. 3,7 W). Ein externes Netzteil ist nicht erforderlich.

Was bedeutet die LED-Anzeige am Gerät?

Die LED zeigt den optischen Eingangspegel an: Rot = Pegel zu hoch, Grün = Pegel im Sollbereich (OLC aktiv), Gelb = Pegel zu niedrig.

Kann der OEQ 40 auch terrestrische Signale verarbeiten?

Nein, der OEQ 40 gibt nur Sat-ZF-Signale aus. Für terrestrische Signale benötigen Sie das Modell OEQ 40/T oder OEQ 44.

Welche Kabel und Stecker werden benötigt?

Verwenden Sie 75-Ω-Koaxialkabel mit F-Steckverbindern nach EN 61169-24. Der Innenleiterdurchmesser darf maximal 1,2 mm betragen, um Beschädigungen zu vermeiden.

Ist der OEQ 40 für den Außeneinsatz geeignet?

Nein, das Gerät ist nur für trockene Innenräume vorgesehen. Es darf nicht Feuchtigkeit oder Kondensation ausgesetzt werden.

Wie wird der OEQ 40 montiert?

Das Gerät wird mit den Befestigungslaschen an der Wand montiert. Achten Sie auf mindestens 5 cm Abstand zu anderen Objekten für ausreichende Luftzirkulation. Eine liegende oder überkopf Montage ist nicht zulässig.

Was ist bei der Verbindung mit Glasfaserkabeln zu beachten?

Optische Steckverbinder (SC/APC) müssen vor dem Anschließen gereinigt werden. Nicht benutzte Ausgänge sind mit dem OTS 1 Abschluss zu versehen. Niemals direkt in die optischen Anschlüsse schauen – Gefahr von Augenschäden!

Welche Ausgangspegel liefert der OEQ 40?

Der Ausgangspegel für alle Sat-ZF-Signale beträgt 80 dBµV bei einem optischen Eingangspegel von -15 bis -5 dBm. Die automatische Pegelregelung (OLC) hält den Pegel konstant.

Was tun, wenn die LED rot leuchtet?

Rotes Licht bedeutet, der optische Eingangspegel übersteigt -5 dBm. Reduzieren Sie die Sendeleistung oder dämpfen Sie das Signal, da sonst das Gerät übersteuert und beschädigt werden kann.

BEDIENUNGSANLEITUNG OEQ 40 KATHREIN

Dieses Dokument ist Teil des Produkts.

Das Gerät erst installieren und benutzen, nachdem Sie dieses Dokument gelesen und verstanden haben.
▶ Die in diesem Dokument beschriebenen Maßnahmen immer in der angegebenen Reihenfolge durchführen.
▶ Dieses Dokument während der Lebensdauer des Geräts aufbewahren. Das Dokument an nachfolgende Besitzer und Benutzer weitergeben.

Die aktuelle Version dieses Dokuments finden Sie auf www.kathrein-ds.com.

Tipp
Bitte beachten Sie, dass Sie mit dem QR-Code auf der Frontseite des Senders auf unsere Homepage gelangen und diese Anleitung dort abrufen können:

OEQ 40

OEQ 40/T

OEQ 44

Merkmale

■ Kompatibel mit den optischen Sendeern (OSW 1310/6 oder OSW 1550/6)
■ LED-Anzeige für optischen Eingangspegel
■ Integrierte Gleichlichtregelung (OLC) für konstanten Ausgangspegel

Zusätzlich bei OEQ 40:

Sat-ZF-Ausgänge (VL/VH/HL/HH) für den Frequenzbereich 950 – 2150 MHz mit F-Buchsen
■ DC Fernspeisung über die Sat-ZF-Anschlüsse (F-Buchsen)

Zusätzlich bei OEQ 40/T:

Sat-ZF-Ausgänge (VL/VH/HL/HH) für den Frequenzbereich 950 – 2150 MHz mit F-Buchsen
■ DC Fernspeisung über die Sat-ZF-Anschlüsse (F-Buchsen)
- Terrestrischer Ausgang für den Frequenzbereich 87,5 – 240 MHz und 470 – 694 MHz mit F-Buchse und integrierter Umsetzer für UHF-Signale

Zusätzlich bei OEQ 44:

■ 2 Wideband-Ausgänge 300-2350 MHz zum Anschluss an Multischalter mit Wideband-Eingängen über F-Buchse
■ 4 Receiver-Anschlüsse 950 – 2150 MHz, schaltbare Ausgänge mit F-Buchse
■ Terrestrischer Ausgang für den Frequenzbereich 87,5 - 240 MHz und 470 - 694 MHz mit F-Buchse
- DC Fernspeisung muss zusätzlich an einem der beiden Wideband-Anschlüsse über ein externes Netzteil (NCF 18, nicht im Lieferumfang inbegriffen) erfolgen. Ein Betrieb ohne externes Netzteil, nur mit der Schaltspannung der Receiver allein, ist nicht möglich.

Bestimmungsgemäßer Gebrauch

Die optischen Empfänger OEQ 40, OEQ 40/T und OEQ 44 dienen ausschließlich dazu, optische Signale in HF-Signale umzuwandeln. Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.

Der Hersteller haftet nicht für Unfälle des Anwenders am geöffneten Gerät.

Eigenmächtiges Öffnen und Reparaturversuche führen zum Verlust des Gewährleistungsanspruchs.

Montage- und Sicherheitshinweise

Sicherheit von Laserprodukten

Optische Verteilanlagen enthalten Laserdiodenquellen. Während des Gerätebetriebs und der Installation ist Folgendes zu beachten:

Das Gerät darf nur von Personal bedient werden, das die erforderlichen Schulungen über den Umgang mit optischen und elektrischen Geräten erhalten hat und über Sicherheitsanweisungen für den Umgang mit Lasern unterrichtet worden ist.
▶ Nicht öffnen oder am Gerät manipulieren!

Schauen Sie auf keinen Fall in das Innere der optischen Anschlüsse oder an aktiven Geräten angeschlossene Glasfasern mit bloßem Auge und/oder mit optischen Instrumenten (Mikroskop, Augenlupe, Vergrößerungsglas, usw.)! Dies kann schwere gesundheitliche Schäden und bleibende Augenschäden verursachen. Die Laserstrahlung im Wellenlängenbereich von 1200 - 1600 nm ist für das menschliche Auge nicht sichtbar.

Bei Arbeiten am optischen Verteilnetz sicherstellen, dass die Laser der angeschlossenen Sender durch Abschalten der Versorgungsspannung aus sind.

Vergewissern Sie sich vor der Verwendung solcher Geräte immer, dass die Spannungsversorgung unterbrochen ist oder trennen Sie das Gerät, vollständig von allen Energiequellen.

▶ Verwenden Sie zur Überprüfung der Lichtleistung immer ein dafür ausgelegtes Messgerät, z. B. ein optisches Leistungsmessgerät.

▶ Betreiben Sie das Gerät ausschließlich mit unbeschädigten Glasfaserkabeln und optischen Verteilnetzkomponenten.

Optische Steckverbinder SC/APC

Nicht benutzte optische Ausgänge des optischen Verteilnetzes sind mit dem Abschluss OTS 1 abzuschließen.
Für eine bestmögliche Leistung der optischen Verteilanlage wird empfohlen ausschließlich optisches Verteilmaterial von Kathrein zu verwenden.
▶ Vor jedem Anschließen optischer Steckverbinder sollten diese stets gereinigt und geprüft werden, um eine Beschädigung des optischen Anschlusses am Gerät zu vermeiden und mögliche Beeinträchtigungen der Signalqualität zu verhindern (opt. Pegel, Dämpfung, Rückflussdämpfung).
Steckerendflächen dürfen auf keinen Fall verschmutzt, verkratzt oder beschädigt sein.
▶ Während der Installation und des Transports müssen optische Steckverbinder und Anschlüsse stets mit den mitgelieferten Staubschutzkappen geschützt werden.

Die beschriebenen Geräte dienen ausschließlich der Installation von Satelliten-Empfangsanlagen und dürfen nur von geschultem Fachpersonal installiert werden.
Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
▶ Die Geräte sind gemäß EN 60728-11 mit einer Potential-Ausgleichsleitung (Cu, mindestens 4 mm ² ) zu versehen.
Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren.
▶ Die Geräte sind nur für die Wandmontage vorgesehen. Montieren und betreiben Sie die Geräte nicht liegend oder auf dem Kopf stehend.

▶ Auf ausreichenden Abstand achten! Nach allen Seiten mind. 5 cm!

Für die Geräteentwärmung muss freie Luftzirkulation möglich sein, ansonsten besteht Überhitzungsgefahr!

Alle Reparaturen müssen von Fachpersonal durchgeführt werden.

▶ Die Versorgungsspannung erst anschließen/einschalten, wenn alle Kabel ordnungsgemäß angeschlossen sind.

▶ Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 62368-1 sind zu beachten.

Alle nicht belegten koaxialen Anschlüsse am Empfänger sind mit dem EMK 03 abzuschließen.

Feuchtigkeit und Kondensation können das Gerät beschädigen. Im Falle einer Kondensation warten Sie bis das Gerät trocken ist bevor Sie es benutzen.

▶ Verbindungsstecker: HF-Stecker 75 Ω (Serie F) nach EN 61169-24.

Gefahr von Sachschäden!

Bei einem größerem Durchmesser des Kabelinnenleiters von mehr als 1,2 mm oder bei einem Grat können die Gerätebuchsen zerstört werden.

Produktbeschreibung

Die optischen Empfänger OEQ 40, OEQ 40/T und OEQ 44 wandeln das optische Signal des Senders OSW 1310/6 oder OSW 1550/6 in HF-Signale zurück, die an den F-Buchsen ausgegeben werden.

Die SAT-ZF-Signale werden mit allen 4 Sat-Ebenen (VL/VH/HL/HH) im regulären Frequenzbereich 950-2150 MHz ausgegeben.

Durch die automatische Pegelregelung im Sender (AGC) und die optische Pegelregelung in den optischen Empfängern (OLC) liegt das Signal an den F-Ausgängen geregelt an.

Beim OEQ 40 und OEQ 40/T beträgt der Ausgangspegel für die terrestrischen und Sat-ZF-Signale jeweils 80 dBμV, beim OEQ 44 liegt er bei je 75 dBμV.

Die optische Pegelregelung (OLC) arbeitet über den gesamten optischen Eingangspegelbereich von -15 bis -5 dBm.

Der optische Eingangspegel darf -5 dBm nicht überschreiten, andernfalls wird der Empfänger übersteuert und das Gerät kann beschädigt werden.

(evtl. umformulieren, falls das nicht verständlich ist)

Die Spannungsversorgung der Empfänger erfolgt über den angeschlossenen Multischalter (wie bei der Versorgung eines LNBs) oder mittels des NCF 18 (ggf. in Verbindung mit einer Fernspeiseweiche WFS 31).

Das Gerät OEQ 44 verfügt über einen integrierten Multisschalter, an den direkt 4 Receiver angeschlossen werden können. Damit der OEQ 44 arbeitet, muss dieser über einen der beiden Wideband-Ausgänge mit Gleichspannung versorgt werden (18 V / max. 290 mA). Die Signalisierungsspannung an den Teilnehmeranschlüssen dient nur der Umschaltung der gewünschten Sat-ZF-Ebene (VL/VH/HL/HH) und versorgt nicht die optische Emfangsschaltung mit dem terrestrischen Umsetzer.

Es genügt, die Versorgungsspannung an einem der beiden Wideband-Anschlüsse einzuspeisen. Die Einspeisung kann direkt über ein Netzteil NCF 18 erfolgen. Der andere ungenutzte Wideband-Anschluss sollte mit einem Abschlusswiderstand EMK 03 versehen werden.

Falls die Spannungsversorgung über einen Widebandmultischalter erfolgt, ist eine Versorgungsleistung von 5,2 Watt sicherzustellen.

Alternativ kann eine Versorgung mittels WFS 31 und NCF 18 realisiert werden.

Der OEQ 44 verfügt über eine integrierte Standby-Schaltung: Sind alle angeschlossenen Receiver ausgeschaltet wird der integrierte Multischalter ausgeschaltet und die Leistungsaufnahme sinkt auf 3,3 Watt. Die terrestrischen und Wideband-Signale werden weiterhin ausgegeben.

Während der OEQ 40 für die Bereitstellung von 4 Sat-ZF-Signalen für den direkten Anschluss an einen Multischalter ausgelegt ist, verfügt der OEQ 40/T und OEQ 44 zusätzlich über einen integrierten Umsetzer für das terrestrische Signal. Dieses wird in den Frequenzbereichen FM/VHF/UHF gemeinsam am terrestrischen F-Anschluss ausgegeben.

Beim OEQ 44 werden die terrestrischen Signal zusätzlich auf den 4 Sat-Teilnehmeranschlüssen mit ausgegeben.

(Hinweise zur Einspeisung und Einpegelung des terrestrischen Signals sind dem AWH des Umsetzers OUT 201 zu entnehmen).

Dadurch ist keine Einstellung am Empfänger notwendig.

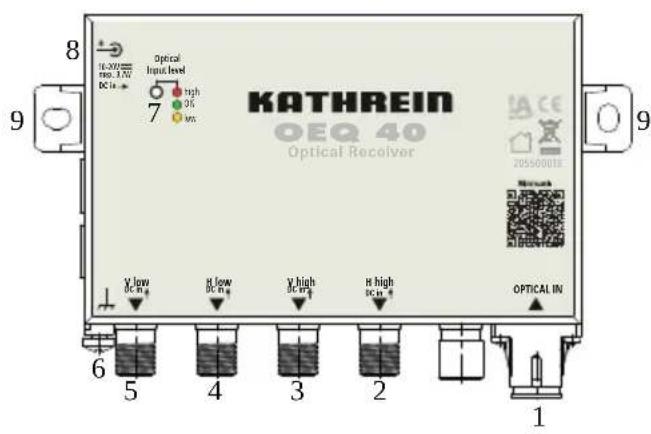

Anschlüsse

1. Anschluss für den optischen Eingang (SC/APC)
2. F-Buchse für Ausgang horizontal high
3. F-Buchse für Ausgang vertikal high
4. F-Buchse für Ausgang horizontal low
5. F-Buchse für Ausgang vertikal low
6. Potentialausgleich (nach EN 60728-11)
7. LED-Anzeige: optischer Eingangspegel Rot → opt. Pegel zu hoch Grün → opt. Pegel im Sollbereich (OLC) Gelb → opt. Pegel zu niedrig
8. DC-Eingang 3,5/1,3 mm für Anwendung im Export

9. Befestigungslaschen

10. Anschluss für den optischen Eingang (SC/APC)

11. F-Buchse für terrestrischen Ausgang
12. F-Buchse für Ausgang horizontal high
13. F-Buchse für Ausgang vertikal high
14. F-Buchse für Ausgang horizontal low
15. F-Buchse für Ausgang vertikal low
16. Potentialausgleich (nach EN 60728-11)
17. LED-Anzeige: optischer Eingangspegel Rot → opt. Pegel zu hoch Grün → opt. Pegel im Sollbereich (OLC) Gelb → opt. Pegel zu niedrig
18. DC-Eingang 3,5/1,3 mm für Anwendung im Export

19. Befestigungslaschen

20. Anschluss für den optischen Eingang (SC/APC)

21. F-Buchse für terrestrischen Ausgang
22. F-Buchse für Ausgang Sat-ZF-Signal (schaltbar)
23. F-Buchse für Ausgang Sat-ZF-Signal (schaltbar)
24. F-Buchse für Ausgang Sat-ZF-Signal (schaltbar)
25. F-Buchse für Ausgang Sat-ZF-Signal (schaltbar)
26. Potentialausgleich (nach EN 60728-11)
27. LED-Anzeige: optischer Eingangspegel Rot → opt. Pegel zu hoch Grün → opt. Pegel im Sollbereich (OLC) Gelb → opt. Pegel zu niedrig
28. DC-Eingang 3,5/1,3 mm für Anwendung im Export
29. Befestigungslaschen
30. F-Buchse zur Spannungsversorgung und für Wideband-Ausgang vertikal
31. F-Buchse zur Spannungsversorgung und für Wideband-Ausgang horizontal

Anwendungsbeispiele
