Optix G27C7P - Bildschirm MSI - Kostenlose Bedienungsanleitung

Produkttyp	Monitor
Modell	Optix G27C7P
Marke	MSI
Bildschirmdiagonale	27 Zoll
Krummung	1500R
Panel-Typ	VA
Auflosung	1920 x 1080 bei 165 Hz
Bildwiederholfrequenz	165 Hz
Reaktionszeit	1 ms (MPRT)
Helligkeit	250 cd/m²
Kontrastverhaltnis	3000:1
Seitenverhaltnis	16:9
Betrachtungswinkel	178° horizontal / 178° vertikal
Anschlusse	2x HDMI, 1x DisplayPort, 1x Kopfhorerbuchse
VESA-Montage	100 x 100 mm (M4 x 10 mm)
Abmessungen (mit Standfuss)	611,3 x 427,5 x 266,5 mm
Gewicht (netto)	5,7 kg
Gewicht (brutto)	8,0 kg
Besondere Funktionen	FreeSync Premium, MPRT, Low Blue Light, flimmerfrei, OSD-Navigation, Spielmodi, Bildschirmhilfe, Wecker, Nachtmodus
Lieferumfang	Monitor, Standfuss, Netzteil, Netzkabel, HDMI-Kabel (optional), DisplayPort-Kabel (optional), Kurzanleitung, Garantiekarte, Registrierungskarte
Sicherheit	Kensington-Schloss
Stromversorgung	Netzteil, 100-240 V

Häufig gestellte Fragen - Optix G27C7P MSI

Wie schalte ich den Monitor ein?

Wie stelle ich die Helligkeit ein?

Wie aktiviere ich FreeSync Premium?

Was tun, wenn kein Bild angezeigt wird?

Wie reinige ich den Bildschirm?

Wie montiere ich den Standfuss?

Wie wechsle ich die Eingangsquelle?

Was bedeutet MPRT?

Wie setze ich den Monitor auf Werkseinstellungen zurück?

Welche Garantie habe ich?

BEDIENUNGSANLEITUNG Optix G27C7P MSI

Verbinden des Monitors mit einem PC 8

OSD-Einrichtung 9

Navigation 9

Hotkey 9

OSD-Menü 10

Gaming 10

Professional (Professional) 12

Image (Bild) 13

Input Source (Eingangsquelle) 14

Navi Key 15

Setting (Einstellung) 15

Spezifikationen 17

Erste Schritte

Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik-Armband zur Vermeidung statischer Elektrizität zu verwenden.

Lieferumfang

Monitor	Optix G27C7P
Dokumentation	Kurzanleitung
	Registrierungskarte
	Garantiekarte
Zubehör	Standfuß mit Schraube(n)
	Standfußbasis mit Schraube(n)
	Netzteil & Netzkabel
Kabel	HDMI-Kabel (optional)
	DisplayPort-Kabel (optional)

Wichtig

- Wenden Sie sich an Ihre Verkaufsstelle oder Ihren örtlichen Händler, falls etwas fehlen oder beschädigt sein sollte.

Monitorstandfuß installieren

1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie den zusammengebauten Standfuß an der Monitormut aus.
2. Ziehen Sie den Standfuß mit den Schrauben fest.
3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest.
4. Richten Sie die Standabdeckung an der Monitornut aus und schieben Sie die Standabdeckung in Richtung der Monitornut bis zum Einrasten.

Wichtig

• Legen Sie den Monitor auf eine weiche, gepolsterte Oberfläche, damit das Display nicht zerkratzt wird.
• Verwenden Sie keine scharfkantigen Gegenstände am Monitor.
• Die Nut für die Installation des Standfußes kann auch für die Montage an der Wand verwendet werden. Bitte wenden Sie sich an Ihren Händler, um eine geeignete Wandhalterung zu erhalten.

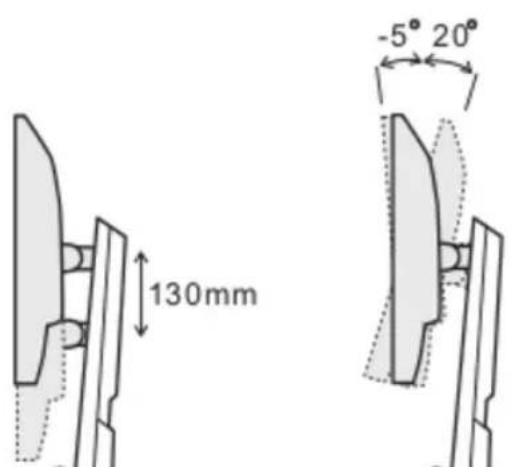

Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet.

Wichtig

Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen.

1	Ein-/Austaste
2	Navigation
3	Kensington-Schloss
4	Stromanschluss
5	HDMI-Anschluss HDMI
6	DisplayPort
7	Kopfhörerbuchse

Verbinden des Monitors mit einem PC

1. Schalten Sie Ihren Computer aus.
2. Verwenden Sie ein Videokabel, um den Monitor mit Ihrem PC zu verbinden.
3. Montieren Sie Monitornetzteil und Netzkabel. (Abb. A)
4. Verbinden Sie das Netzteil mit dem Monitornetzanschluss. (Abb. B)
5. Stecken Sie den Stecker des Netzkabels in eine geeignete Steckdose. (Abb. C)
6. Schalten Sie den Monitor ein. (Abb. D)
7. Schalten Sie den Computer ein, dann erkennt der Monitor automatisch die Signalquelle.

Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD).

Wichtig

Alle Informationen können ohne Vorankündigung geändert werden.

Navigation

Der Monitor ist mit einer Navigation ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedienung, mit der Sie im OSD-Menü navigieren können.

1. Menüebene	2./3. Menüebene	Beschreibung
Game Mode (Spielemodus)	User (Nutzer)	• Alle Elemente können vom Nutzer angepasst werden.
	FPS (Egoshooter)

1. Menüebene 2./3. Menüebene Beschreibung
MPRT OFF (Aus)	Wenn MPRT aktiviert ist, kann		Helligkeit nicht aktiviert werden und wird ausgegraut.MPRT und HDCR können nicht gleichzeitig aktiviert werden.Wenn MPRT aktiviert ist, wird die Reaktionszeit ausgegraut.Wenn FreeSync Premium auf EIN eingestellt ist, muss MPRT deaktiviert werden.
	ON (Ein)
Refresh Rate (Refreshrate)	Location (Position)	Left Top (Links oben)	Nutzer können die Refreshrate in jedem beliebigen Modus anpassen.Die Standardeinstellung der Refreshrate-Position ist links oben. Die Position ist im OSD-Menü einstellbar. Drücken Sie zur Bestätigung und Übernahme Ihrer Refreshrate-Position die mittlere Taste.Dieser Monitor befolgt die voreingestellte Refreshrate des Betriebssystems und arbeitet damit.
		Right Top (Rechts oben)
		Left Bottom (Links unten)
		Right Bottom (Rechts unten)
	OFF (Aus)
	ON (Ein)
Alarm Clock (Wecker)	Location (Position)	Left Top (Links oben)	Nutzer können den Wecker in jedem beliebigen Modus anpassen.Drücken Sie nach Einstellung der Z die mittlere Taste zum Aktivieren des Timers.Die Standardposition des Wecker ist links oben. Nutzer können ihre eigene Position wählen.
		Right Top (Rechts oben)
		Left Bottom (Links unten)
		Right Bottom (Rechts unten)
	OFF (Aus)
	15:00 00:01	~ 99:59
	30:00
	45:00
	60:00

1. Menüebene	2./3. Menüebene	Beschreibung
Screen Assistance (Bildschirmhilfe)	None (Nein)	Nutzer können die Bildschirmhilfe in jedem beliebigen Modus anpassen.Die Standardeinstellung der Bildschirmhilfe ist auf Keine gesetzt.
FreeSync Premium (FreeSync Premium)	OFF (Aus)	FreeSync Premium sorgt für eine flüssige, artefaktfreie Anzeige.Standard-DisplayPort /-HDMI-Einstellung ist "Aus" und kann in jedem beliebigen Modus, bei beliebiger Auflösung, Eingangsquelle und Bildfrequenz auf "Ein" oder "Aus" gesetzt werden.Wenn FreeSync Premium/Adaptive-Sync aktiviert ist, ist MPRT deaktiviert.
	ON (Ein)

Professional (Professionell)

1. Menüebene	2. Menüebene	Beschreibung
HDCR	OFF (Aus)	Nutzer können HDCR in jedem beliebigen Modus anpassen.HDCR verbessert die Bildqualität durch Erhöhung des Bildkontrasts.Wenn HDCR auf „Ein“ gesetzt ist, wird die Helligkeit ausgegraut.HDCR und MPRT können nicht gleichzeitig aktiviert werden.
	ON (Ein)
MPRT	OFF (Aus)	Wenn MPRT aktiviert ist, kann Helligkeit nicht aktiviert werden und wird ausgegraut.MPRT und HDCR können nicht gleichzeitig aktiviert werden.Wenn MPRT aktiviert ist, wird die Reaktionszeit ausgegraut.Wenn FreeSync Premium auf EIN eingestellt ist, muss MPRT deaktiviert werden.
	ON (Ein)
Image Enhancement (Bild-verbesserung)	OFF (Aus)	Die Bildverbesserung betont die Bildränder zur Steigerung der Kantenschärfe.Nutzer können die Bildoptimierung in jedem beliebigen Modus anpassen.
	Weak (Schwach)
	Medium (Mittel)
	Strong (Stark)
1. Menüebene	2./3. Menüebene		Beschreibung
Sharpness (Schärfe)	0-5		Nutzer können die Schärfe in jedem beliebigen Modus anpassen.Die Schärfe verbessert Klarheit und Details von Bildern.
Color Temperature (Farb-temperatur)	Cool (Kühl)		Die Standard-Farbtemperatur ist „Normal”.Drücken Sie zur Auswahl und Vorschau von Moduseffekten die Hoch- oder Runter-Taste.Drücken Sie zur Bestätigung und Übernahme Ihres Modustyps die mittlere Taste.Nutzer können die Farbtemperatur im Angepasst-Modus anpassen.
	Normal (Normal)
	Warm (Warm)
	Customization (Anpassen)	R (0 - 100)
		G (0 - 100)
		B (0 - 100)
Screen Size (Bild-Verhältnis)	Auto		Users can adjust Screen Size in any mode, any resolution and any screen refresh rate.Nutzer können die Schärfe in jedem beliebigen Modus, jeder Auflösung und jedem Die Standardeinstellung anpassenDie Standardeinstellung ist Auto.
	4:3
	16:9

Navi Key

1. Menüebene	2. Menüebene	Beschreibung
Up / Down / Left / Right (oben/ unten/ links/ rechts)	OFF (Aus)	Die Standardeinstellung der Aufwärts-Taste ist „Spielemodus”.Die Standardeinstellung der Abwärts-Taste ist „Bildschirmhilfe”.Die Standardeinstellung der Links-Taste ist „Wecker”.Die Standardeinstellung der Rechts-Taste ist „Eingangsquelle”.Alle Navigation-Elemente können über das OSD-Menü angepasst werden.
	Brightness (Helligkeit)
	Game Mode (Spielemodus)
	Screen Assistance (Bildschirmhilfe)
	Alarm Clock (Wecker)
	Input Source (Eingabequelle)
	Refresh Rate (Refreshrate)
	Info.. on Screen (Informationen am Bildschirm)
	Night Vision (Nachtsicht)

Einstellung

1. Menüebene	2. Menüebene	Beschreibung
Language(Sprache)	繁體中文	• Die werkseitige Sprache ist „English“.
Transparency (Transparenz)	0-5	Nutzer können die Transparenz in jedem beliebigen Modus anpassen.
OSD Time Out (OSD-Zeitüberschreitung)	5-30	Nutzer können die OSD-Zeitüberschreitung in jedem beliebigen Modus anpassen.
Power Button (Power-Taste)	OFF (Aus)	Bei der Einstellung AUS können Benutzer die Power-Taste drücken, um den Monitor auszuschalten.
	Standby (Standby)	Bei der Einstellung Standby können Benutzer die Power-Taste drücken, um das Bedienfeld und die Hintergrundbeleuchtung auszuschalten.
Info. on Screen (Informationen am Bildschirm)	OFF (Aus)	Die Informationen zum Monitorstatus werden auf der rechten Seite des Bildschirms angezeigt.Nutzer können die Informationen am Bildschirm auf Ein oder Aus setzen.Die Standardeinstellung ist Aus.
	ON (Ein)
HDMI CEC	OFF (Aus)	Die Standardeinstellung ist AUS.HDMI CEC (Consumer Electronics Control) unterstützt Sony PlayStation*, Nintendo Switch" und verschiedene
	ON (Ein)

Spezifikationen

Modell		Optix G27C7P
Größe		27 Zoll
Krümmung		1500R
Bildschirmtyp		VA
Auflösung		1920 x 1080 @ 165 Hz
Seitenverhältnis		16:9
Helligkeit (Nits)		250
Kontrastverhältnis		3000:1
Bildwieder holfrequenz		165 Hz
Reaktionszeit		1ms (MPRT)
E/A Anschluss		• HDMI x 2• DP x 1• Kopfhöreranschluss x 1
Betrachtungswinkel		178°(H), 178°(V)
DCI-P3*/ sRGB		93% / 118%
VESA-Montage		Plattentyp: 100 x 100 mmSchraubentyp: M4 x 10 mmGewindedurchmesser: 4 mmGewindeabstand: 0,7 mmGewindelänge: 10 mm
Abmessungen [B x H x T]		611.3 x 427.5 x 266.5 mm
Gewicht		5,7 Kg (Netto)8,0 Kg (Brutto)
Umgebung	Betrieb	Temperatur: 0 bis 40 °CFeuchtigkeit: 20 bis 90%, nicht kondensierendHöhe: 0 - 5000m
	Speicher	Temperatur: -20 bis 60 °CFeuchtigkeit: 10 bis 90%, nicht kondensierend

Voreingestellte Anzeigemodi

Standard	Auflösung		Optix G27C7P
			HDMI	DP
VGA	640x480	@6.0Hz	V	V
		@6.7Hz	V	V
		@7.2Hz	V	V
		@7.5Hz	V	V
Dos-Modus	720x480	@6.0Hz	V	V
	720x576	@5.0Hz	V	V
SVGA	800x600	@5.6Hz	V	V
		@6.0Hz	V	V
		@7.2Hz	V	V
		@7.5Hz	V	V
XGA	1024x768	@6.0Hz	V	V
		@7.0Hz	V	V
		@7.5Hz	V	V
SXGA	1280x1024	@6.0Hz	V	V
		@7.5Hz	V	V
WXGA+	1440x900	@6.0Hz	V	V
WSXGA+	1680x1050	@6.0Hz	V	V

Problemlösung

Die Betriebsanzeige-LED ist aus.

• Drücken Sie noch einmal die Ein-/Austaste des Monitors.
• Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist.

Es wird kein Bild angezeigt.

• Prüfen Sie, ob die Computergrafikkarte richtig installiert ist.
• Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind.
• Prüfen Sie, ob das Monitorsignalkabel richtig angeschlossen ist.
• Der Computer befindet sich möglicherweise im Bereitschaftsmodus. Drücken Sie eine beliebige Taste zur Aktivierung des Monitors.

Das Bild hat nicht die richtige Größe oder ist nicht zentriert.

- Stellen Sie den Computer anhand der Anweisungen unter Voreingestellte Anzeigemodi entsprechend dem Monitor ein.

Es gibt keine Plug-and-Play-Funktionalität.

• Prüfen Sie, ob das Monitorkabel richtig angeschlossen ist.
• Prüfen Sie, ob das Monitorsignalkabel richtig angeschlossen ist.
• Prüfen Sie, ob Computer und Grafikkarte Plug-and-Play-kompatibel sind.

Symbole, Schrift und/oder Anzeige sind unscharf, verschwimmen

Sicherheitshinweise

• Lesen Sie die Sicherheitshinweise aufmerksam und gründlich durch.
• Halten Sie sich an sämtliche Hinweise in der Bedienungsanleitung oder am Produkt selbst.
• Überlassen Sie die Wartung nur qualifiziertem Fachpersonal.

Strom

• Stellen Sie vor dem Anschließen des Computers an eine Steckdose sicher, dass sich die Netzspannung innerhalb des sicheren Bereichs befindet und zwischen 100 und 240 V liegt.
• Wenn ein Netzkabel mit 3-poligem Stecker mitgeliefert wurde, entfernen Sie nicht den Schutzkontakt am Netzstecker. Der Computer muss an eine geerdete Steckdose (Schukosteckdose) angeschlossen werden.
• Bitte bestätigen Sie, dass das Stromverteilungssystem am Installationsort den Leistungsschalter mit einer Nennspannung von 120/240V, 20A (maximal) bereitstellen muss.
• Trennen Sie die Netzverbindung oder schalten Sie die Steckdose ab, wenn Sie den Computer längere Zeit nicht nutzen oder unbeaufsichtigt lassen. Auf diese Weise wird kein Strom verbraucht.
• Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel.
• Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel.

Akku

Taiwan:

Altbatterien bitte recyceln

Für einen besseren Umweltschutz müssen Altbatterien zur Recycling- oder Sonderentsorgung gebracht werden.

Kalifornien, USA:

Die Knopfzellenbatterie kann Perchlorat enthalten und erfordert eine besondere Behandlung, wenn sie in Kalifornien recycelt oder entsorgt wird. Weitere Informationen finden Sie unter: https://dtsc.ca.gov/perchlorate/

Umwelt

• Um das Risiko hitzebedingter Verletzungen oder der Überhitzung des Computers zu minimieren, stellen Sie das Produkt nicht auf eine weiche, instabile Oberfläche und blockieren Sie nicht die Lüftungsöffnungen des Computers.
• Stellen Sie den Computer immer auf eine harte, flache und stabile Oberfläche, bevor Sie ihn verwenden.
• Um ein Umkippen des Monitors zu verhindern, befestigen Sie den Monitor an einem Schreibtisch, einer Wand oder einem festen Gegenstand mit einer Anti-Kipp-Vorrichtung, die den Monitor richtig stützt und am Platz sichert.
• Um Brand- oder Stromschlaggefahr zu vermeiden, halten Sie dieses Gerät von Feuchtigkeit und hohen Temperaturen fern.
• Nutzen und lagern Sie den Computer nicht an Orten, an denen Temperaturen von mehr als 60°C oder weniger als -20°C herrschen - der Computer kann in diesem Fall Schaden nehmen.

TÜV-Zertifizierung

TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil

Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition gegenüber dem Bildschirm und blauem Licht zu ver-

• Stellen Sie den Monitor in einem Abstand von 50 bis 70 cm von Ihren Augen und etwas unterhalb der Augenhöhe auf.
• Ab und zu bewusstes Blinzeln der Augen hilft, die Augenbelastung nach längerer Bildschirmdauer zu verringern.
• Machen Sie alle 2 Stunden 20 Minuten Pause.
• Schauen Sie vom Bildschirm weg und blicken Sie in den Pausen mindestens 20 Sekunden lang auf ein entferntes Objekt.
• Machen Sie Dehnungen, um Müdigkeit oder Schmerzen in den Pausen zu lindern.
• Verwenden Sie den Lesen / Anti-Blau-Modus oder schalten Sie die optionale Funktion „Low Blue Light“ (reduziertes blaues Licht) ein.

TÜV Rheinland Flimmerfrei-Zertifizierung

Zulassungshinweise

CE-Konformität

Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/EG) und der RoHS-Richtlinie (2011/65/EU).

Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT-Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befunden.

FCC-Erklärung zu Funkstörungen, Klasse B

Diese Ausrüstung wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Diese Ausrüstung erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet - Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls diese Ausrüstung Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten der Ausrüstung herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

- Neuausrichtung oder Neuaufstellung der Empfangsantenne

WEEE-Hinweis

Gemäß der EU-Richtlinie zu elektrischen und elektronischen Altgeräten, Richtlinie 2012/19/EG, dürfen elektrische und elektronische Geräte nicht über den Hausmüll entsorgt werden, und Hersteller entsprechender Geräte sind zur Rücknahme solcher Produkte am Ende ihrer Einsatzzeit gezwungen.

Informationen zu chemischen Stoffen

In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH-Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://storage-asset.msi.com/html/popup/csr/evmtprtt_p.cm.html

Umweltfreundliche Produktmerkmale

• Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus
• Eingeschränkte Verwendung von umwelt- und gesundheitsschädlichen Stoffen
• Problemlos demontier- und recyclebar
• Reduzierte Verwendung natürlicher Ressourcen durch Fokussierung auf Recycling
• Verlängerte Produktlebenszeit durch einfache Aufrüstungen
• Reduzierte Reststoffproduktion durch Rücknahmeverfahren

Umweltrichtlinie

- Das Produkt wurde so entwickelt, dass es eine sachgemäße Wiederverwertung von Teilen sowie Recycling-Maßnahmen

Hinweis zu Urheberrecht und Marken

Copyright © Micro-Star Int'l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int'l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht oder impliziert. MSI behält sich das Recht vor, ohne Vorankündigung Änderungen an diesem Dokument vorzunehmen.

Technischer Kundendienst

Falls ein Problem mit Ihrem Produkt auftritt und keine der in der Bedienungsanleitung enthaltenen Lösungsansätze dieses behebt, wenden Sie sich bitte an den Laden, in dem Sie das Gerät erworben haben, oder an einen örtlichen Händler. Alternativ finden Sie unter https://www.msi.com/support/ weitere Unterstützung.
