ED500FW - Nicht kategorisiert Zipper - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts ED500FW Zipper als PDF.
| Produkttyp | Flachwanne für Elektro Dumper |
| Modell | ED500FW |
| Marke | Zipper |
| Kompatibilität | ZI-ED500 Elektro Dumper |
| Maximale Belastung | 500 kg |
| Maximale Ladekapazität | 155 l |
| Produktmaße (L×B×H) | 1075 × 685 × 275 mm |
| Verpackungsmaße (L×B×H) | 1080 × 685 × 315 mm |
| Gewicht brutto | 50 kg |
| Gewicht netto | 48 kg |
| Material | Stahl |
| Lieferumfang | 2 Seitenwände, 1 Grundplatte, 1 Rückwand, 6 Federn, 8 Vierkantrohrabdeckungen, 6 Sternschrauben, 1 Vorderwand, 4 Sechskantschrauben M10×25, 4 Muttern M10, 4 Unterlegscheiben 10, Montageanleitung |
| Montagehinweis | Demontage der Kippmulde erforderlich |
| Sicherheitshinweise | Nur mit ZI-ED500 verwenden, Last sichern, Sicherheitshinweise des Dumpers beachten |
| Verwendung | Transport von Schüttgut oder ähnlichen Materialien |
| Anzahl der Seitenwände | 2 |
| Anzahl der Federn | 6 |
| Schraubengröße | M10 |
| Gewicht | ca. 48 kg (netto) |
| Zubehör | Komplettmontagesatz im Lieferumfang enthalten |
Häufig gestellte Fragen - ED500FW Zipper
Benutzerfragen zu ED500FW Zipper
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch ED500FW - Zipper und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ED500FW von der Marke Zipper.
BEDIENUNGSANLEITUNG ED500FW Zipper
Übersetzung / Translation
EN ASSEMBLY INSTRUCTIONS

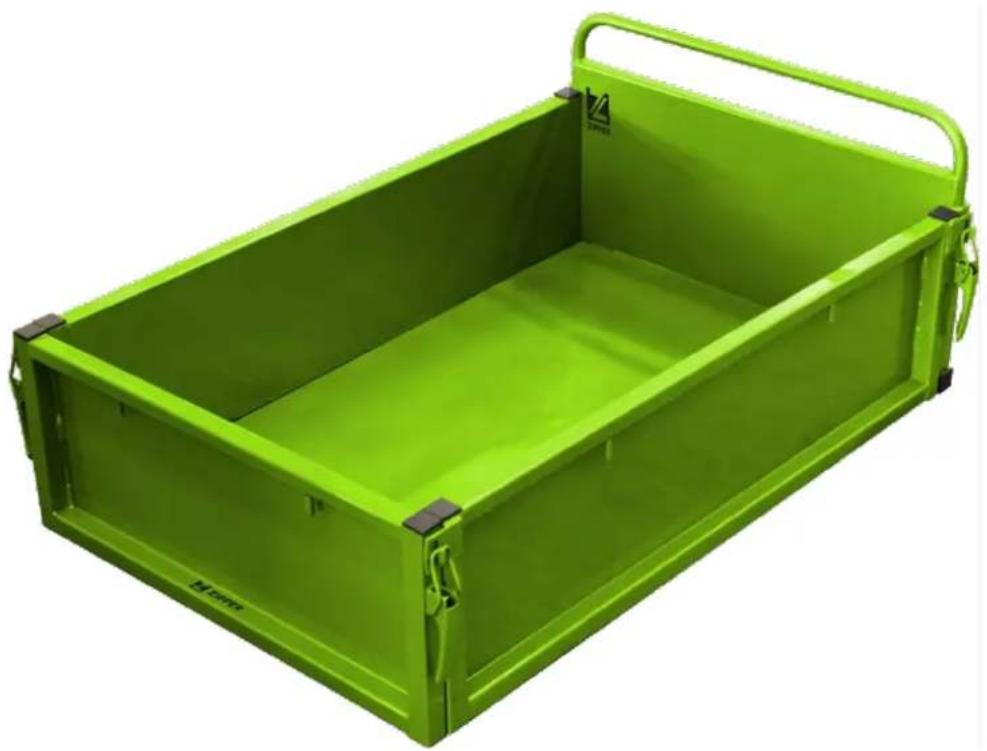

FLAT BED

1 TECHNIK / TECHNICS

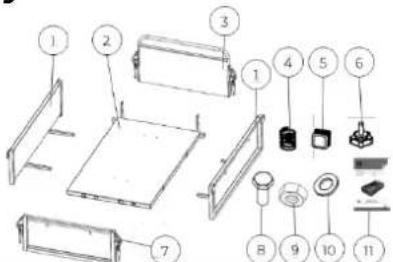

1.1 Lieferumfang / Delivery content

| Bezeichnung / Description | Qty. | Bezeichnung / Description | Qty. | ||
| 1 | Seitenwand / side panel | 2 | 7 | Vorderwand / front panel | 1 |
| 2 | Grundplatte / base plate | 1 | 8 | Sechskantschraube M10×25 / hex screw M10×25 | 4 |
| 3 | Rückwand / rear panel | 1 | 9 | Mutter M10 / nut M10 | 4 |
| 4 | Feder / spring | 6 | 10 | Unterlegscheibe 10 / washer 10 | 4 |
| 5 | Vierkantrohrabdeckung / square tube cap | 8 | 11 | Montageanleitung / assembly instructions | 1 |
| 6 | Sternschrauben / star screw | 6 | |||
1.2 Technische Daten / Technical data
| Spezifikation / Specification | Wert / Value |
| Max. Belastung / max. load | 500 kg |
| Max. Ladekapazität / max. load capacity | 155 l |

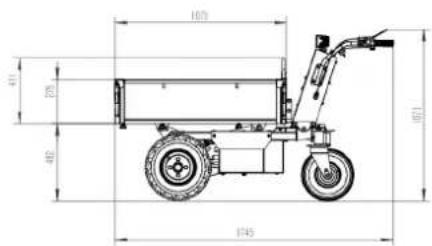

| Produktmaße (L×B×H) / product dimensions (L×W×H) | 1075×685×275 mm |
| Verpackungsmaße (L×B×H) / packaging dimensions (L×W×H) | 1080×685×315 mm |
| Gewicht Brutto / weight gross | 50 kg |
| Gewicht Netto / weight net | 48 kg |


2 SICHERHEIT / SAFETY
(DE) Die Flachwanne ED500FW ist nur mit dem Elektro Dumper ZI-ED500 und nur in technisch einwandfreien Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst zu benutzen. Die vom Hersteller vorgeschriebenen Betriebs- und Wartungsbedingungen sowie die Befolgung der in der Betriebsanleitung angegebenen Sicherheitshinweise sind einzuhalten.
Bestimmungsgemäße Verwendung
Das Produkt ist ein Aufbau der Maschine und ist für den Transport von Schüttgut oder ähnlichen Materialien unter Einhaltung der Ladesicherung und innerhalb der technischen Grenzen bestimmt.
HINWEIS

Beachten Sie bei der Nutzung der Flachwanne ED500FW die Sicherheitshinweise des Elektro Dumpers ZI-ED500!
ZIPPER Maschinen GmbH www.Zipper-Maschinen.at
3 MONTAGE / ASSEMBLY
(DE) Bevor die Flachwanne montiert werden kann, muss die Kippmulde der Maschine demontiert werden. Befolgen Sie nachstehende Anleitung.
HINWEIS

Die Maschinenteile sind schwer. Arbeiten Sie bei der Montage / Demontage zu zweit.

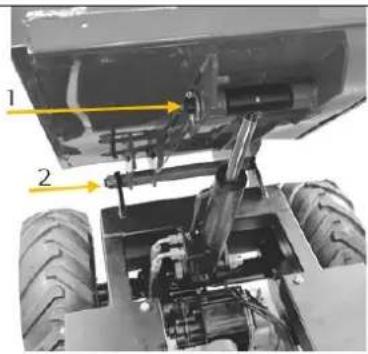

Kippmulde abmontieren
- Positionieren Sie den Elektro Dumper auf einen ebenen Untergrund.
- Heben Sie die Kippmulde und schalten Sie die Maschine ab.
- Eine Person hält die Kippmulde fest.
- Die zweite Person entfernt den Splint, die Unterlegscheibe und den oberen Verbindungsstift (1), sowie die Mutter, die Unterlegscheibe und den unteren Verbindungsstift (2) von der Maschine.
- Stellen Sie die Kippmulde beiseite.
Grundplatte montieren
- Positionieren Sie die Grundplatte und fixieren Sie sie
- mit dem unteren Verbindungsstift samt Unterlegscheibe und Mutter (3) und
- mit dem oberen Verbindungsstift samt Unterlegscheibe und Splint (4) an der Maschine.
Rückwand montieren
- Positionieren Sie die Rückwand und fixieren Sie sie mit 4 Sechskantschrauben M10×25 samt Unterlegscheiben und Muttern M10 an den Verbindungsstreben der Grundplatte (5).
Seitenwände und Vorderwand montieren
- Positionieren Sie eine Seitenwand so, dass sich die Verbindungsstreben (6) unter der Grundplatte befinden. Fädeln Sie die Lasche der Seitenwand in den Bügel der Schnalle an der Rückwand (7).
- Fixieren Sie die Seitenwand an der Unterseite der Grundplatte mit 2 Federn und 2 Sternschrauben. Schließen Sie die Schnalle.
- Wiederholen Sie diesen Vorgang mit der zweiten Seitenwand und der Vorderwand (8). Verbinden Sie die Vorderwand beidseits mit den Schnallen zur jeweiligen Seitenwand.
- Schließen Sie die Öffnungen der Wandstreben mit den Vierkantabdeckungen (9).
HINWEIS

Sorgen Sie bei der Nutzung des Produkts für eine entsprechende Ladesicherung!
