| Art des Produkts | L-Winkel (L-Bracket) für Kamera |
| Marke | Rollei |
| Modell | Universal L-Bracket |
| Material | Aluminium |
| Farbe | Schwarz |
| Gewicht (mit großer vertikaler Schiene) | 112 g |
| Gewicht (mit kleiner vertikaler Schiene) | 102 g |
| Abmessungen (horizontale Schiene) | 89 x 38 x 15 mm |
| Abmessungen (große vertikale Schiene) | 100 x 38 x 10 mm |
| Abmessungen (kleine vertikale Schiene) | 92,5 x 38 x 10 mm |
| Stativanschluss | 1/4 Zoll Schraube |
| Kompatibilität Stativköpfe | Arca-Swiss kompatibel |
| Verstellbereich untere Platte | 23 mm |
| Zusätzliches Zubehörgewinde | 1/4 Zoll Gewinde |
| Anzahl der vertikalen Schienen (im Lieferumfang) | 2 (groß und klein) |
| Besonderheiten | Anti-Rutsch-Beschichtung, Gummi-Pad, Zugang zu Kamerabedienelementen, schneller Wechsel zwischen Hoch- und Querformat |
| Lieferumfang | L-Winkel, 2 vertikale Schienen, Inbusschlüssel |
| Reinigung | Mit einem trockenen, fusselfreien Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden. |
| Sicherheitshinweise | Vor Montage Kameraunterseite reinigen. Schraube nicht zu fest anziehen, um Kamerabeschädigung zu vermeiden. |
| Ersatzteile und Reparierbarkeit | Vertikale Schienen und Inbusschlüssel als Ersatzteile erhältlich. Keine reparaturbedürftigen Teile. |
| Hersteller | Rollei GmbH & Co. KG |
Häufig gestellte Fragen - Universal L-Bracket ROLLEI
Benutzerfragen zu Universal L-Bracket ROLLEI
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Stativ kostenlos im PDF-Format! Finden Sie Ihr Handbuch Universal L-Bracket - ROLLEI und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Universal L-Bracket von der Marke ROLLEI.
BEDIENUNGSANLEITUNG Universal L-Bracket ROLLEI
L-Winkel / L-Bracket
Mit dem L-Winkel von Rollei wird der Wechsel Ihrer Kamera vom Quer- ins Hochformat jetzt zum absoluten Kinderspiel. Das Einsatzfeld ist sehr breit, vor allem in der Studio-Fotografie, in der Landschaftsfotografie und in der Makrofotografie. Mit unserem universellen L-Winkel haben Sie einen L-Winkel, der an nahezu allen gängigen Kameras montiert werden kann und dauerhaft unter Ihrer Kamera verbleibt. So können Sie die Kamera flexible auf alle Arca-Swiss-kompatiblen Stativköpfe montieren.
Produkt-Highlights
- Universell anpassbar an Ihre Kamera
- Zugang zu Bedienelementen und Anschlüssen der Kamera
- Schnell von Hoch- ins Querformat wechseln
- Zusätzliches Gewinde zur Montage von Zubehör
• Anti-Rutsch-Beschichtung - Arca-Swiss kompatibel
- Gefertigt aus Aluminium

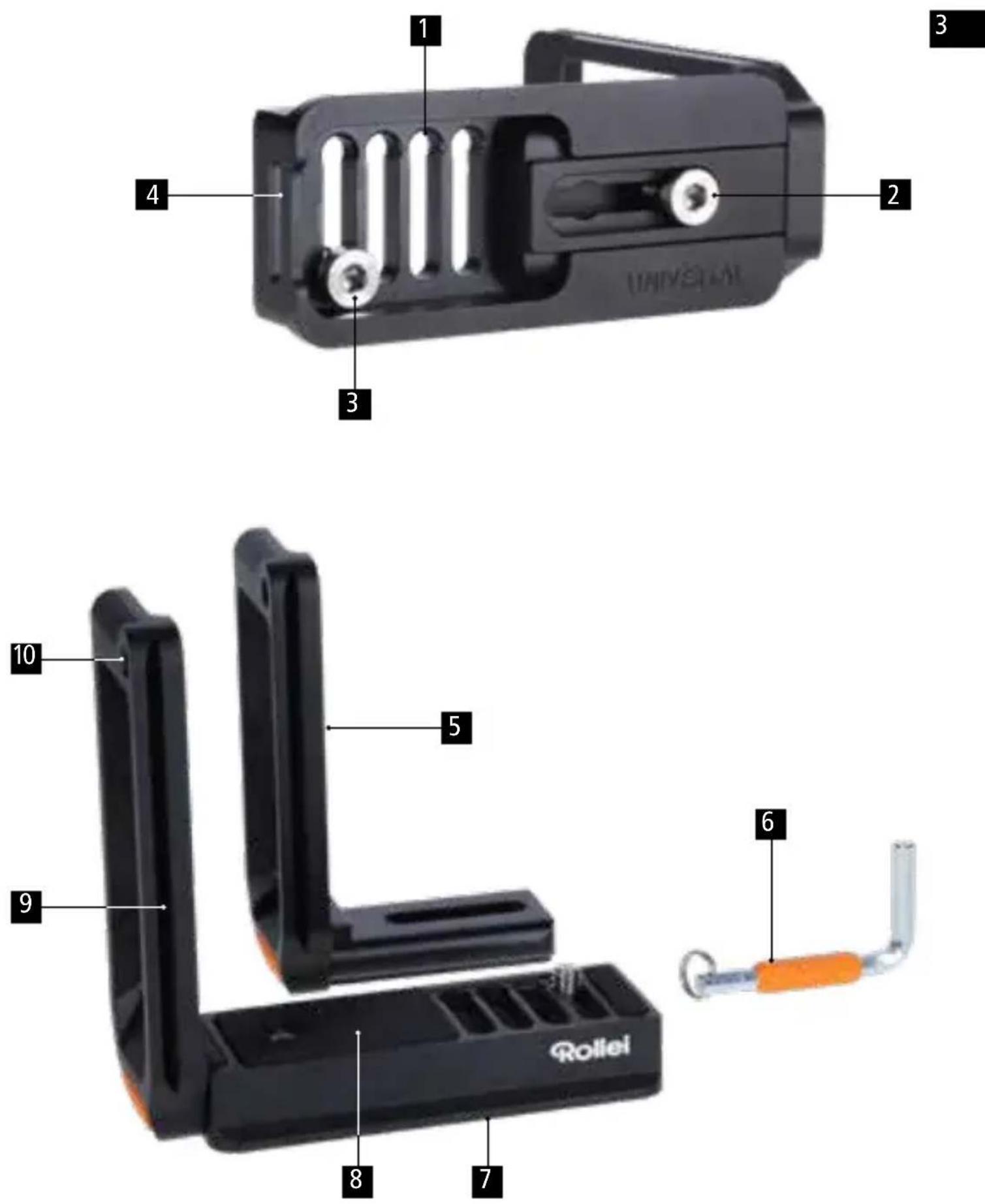

Bestandteile des L-Winkels
1 4 Möglichkeiten zur Kamerabefestigung (je nach Kameramodell)
2 Befestigungsschraube zur Justage der vertikalen Schiene
3 1/4 Zoll Schraube zur Montage der Kamera
4 Aussparung für Tragegurt oder Handschlaufe
5 Arca-Swiss-kompatible vertikale Schiene (klein)
6 Inbusschlüssel
7 Arca-Swiss-kompatible horizontale Schiene
8 Gummi-Pad für mehr Stabilität
9 Arca-Swiss-kompatible vertikale Schiene (groß)
10 1/4 Zoll Gewinde zum Anschluss von Zubehör, wie Mikrofonen, LED-Leuchten, etc.
Rollei L-Winkel Universal

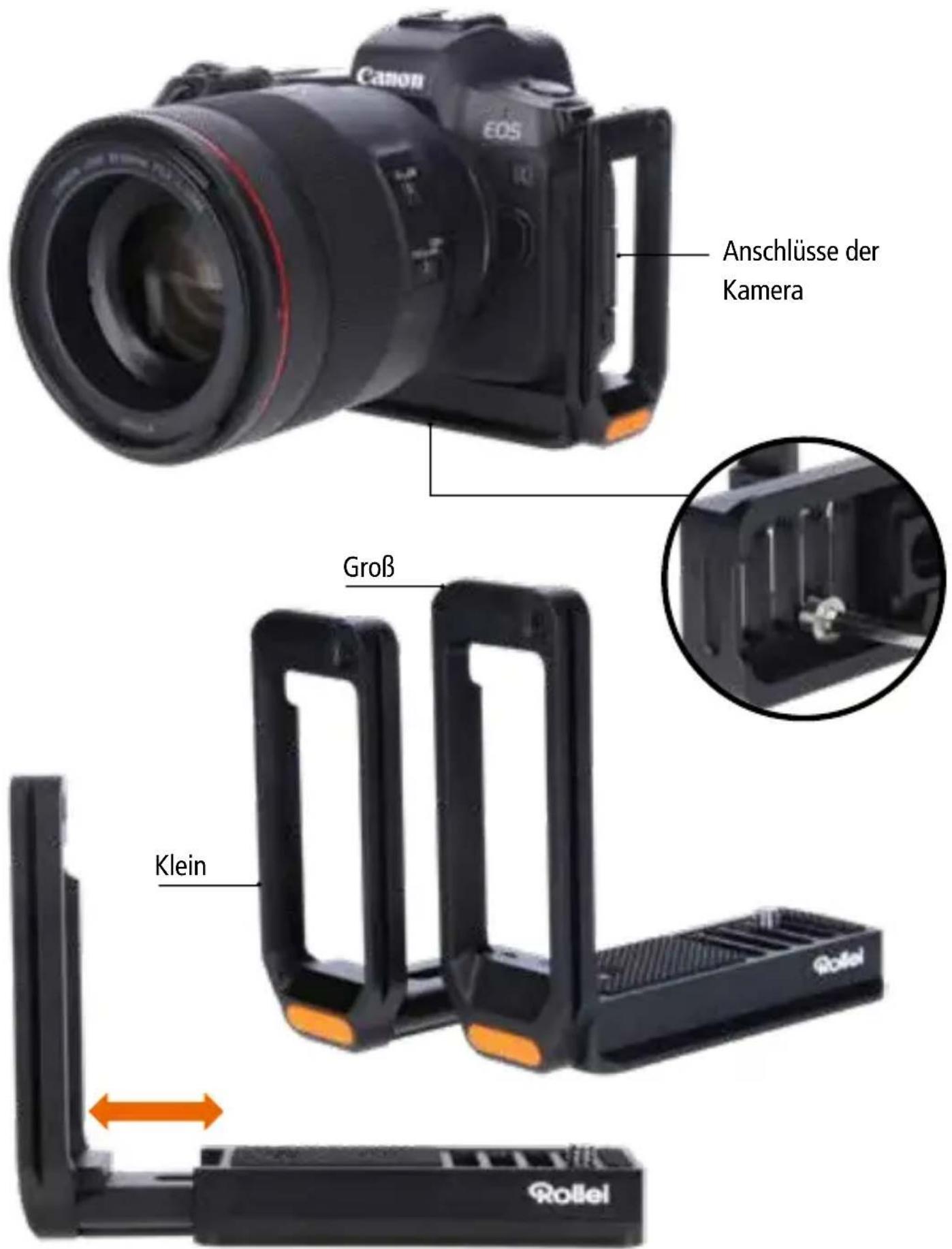

Montage an der Kamera
4
- Reinigen Sie vor der Installation die Unterseite Ihrer Kamera.
- Montieren Sie den L-Winkel so, dass die vertikale Schiene auf der rechten Seite der Kamera ist, wenn Sie von vorne auf die Kamera schauen (wie im Bild gezeigt).
- Benutzen Sie den beiliegenden Inbusschlüssel, um den L-Winkel mit der Kamera zu verbinden. Stellen Sie sicher, dass Sie die Kameraschraube in die für Ihre Kamera passende Öffnung schrauben um einen idealen Sitz des Winkels zu gewährleisten. Ziehen Sie die Schraube anschließend fest.
- Die vertikale Schiene des L-Winkels sollte so nah wie möglich am Kameragehäuse sitzen. Lösen Sie die Befestigungsschraube etwas um die vertikale Schiene nach rechts oder links zu bewegen.
- Je nach Größe der Kamera können Sie zwischen der großen oder kleinen vertikalen Schiene wechseln. Lösen Sie dafür die Befestigungsschraube und schrauben Sie diese komplett heraus. Sie können dann die vertikale Schiene herausziehen und durch die andere ersetzen. Ziehen Sie die Befestigungsschraube anschließend wieder fest, sobald die vertikale Schiene in der gewünschten Position ist.
- Stellen Sie sicher, dass der L-Winkel fest an Ihrer Kamera montiert ist. Ihre Kamera mit L-Winkel ist nun einsatzbereit.
Hinweis
- Die vertikale Schiene können Sie je nach Bedarf auch zum Beispiel 1 cm vom Kameragehäuse weg befestigen um besser an die Anschlüsse Ihrer Kamera zu kommen. Je nach verwendetem Anschlusskabel kann dies nötig sein.
- Ziehen Sie die Montageschraube nicht zu fest an um eine Beschädigung an Ihrer Kamera zu vermeiden.
- Achten Sie darauf, dass Sie die Kamera fest in den Händen halten, während Sie den L-Winkel montieren.
Montage an der Kamera
L-Winkel Universal
| Gewicht (mit großer vertikalen Schiene) 112 g | |
| Gewicht (mit kleiner vertikalen Schiene) 102 g | |
| Material | Aluminium |
| LxBxH (horizontale Schiene) 89 x 38 x 15 mm | |
| LxBxH (großer vertikalen Schiene) 100 x 38 x 10 mm | |
| LxBxH (kleine vertikale Schiene) 92,5 x 38 x 10 mm | |
| Anschlüsse 1/4 Zoll Schraube | |
| Kompatibilität | Arca-Swiss |
| Auszugbereich untere Platte 23 mm |
Rollei L-Bracket Universal
Rollei GmbH & Co. KG
In de Tarpen 42
22848 Norderstedt
