Produkttyp	Flachpritsche (Aufsatz für Elektro Dumper)
Modell	ED500FP
Marke	Zipper
Max. Belastung	500 kg
Verpackungsmaße (L×B×H)	1005×610×210 mm
Bruttogewicht	37 kg
Nettogewicht	35 kg
Lieferumfang	Rückwand, vorderer Rahmenteil, Grundplatte, 4× Sechskantschraube M10×25, 4× Unterlegscheibe 10, 4× Mutter M10, 6× Sechskantschraube M8×25, 6× Unterlegscheibe 8, 6× Mutter M8, 4× Rundrohrabdeckung, Montageanleitung
Montage	Demontage der Kippmulde des Elektro Dumpers erforderlich; Montage zu zweit empfohlen
Sicherheitshinweise	Nur mit ZI-ED500 verwenden; technisch einwandfreier Zustand; bestimmungsgemäße Verwendung; Sicherheitshinweise des Dumpers beachten
Verwendungszweck	Transport von festen Materialien mit ordnungsgemäßer Ladesicherung
Material	Stahl (üblich für Pritschen)
Befestigungsschrauben	4× M10×25, 6× M8×25
Wartung	Regelmäßige Überprüfung der Schrauben und Verbindungen; Reinigung nach Gebrauch
Entsorgung	Entsorgung gemäß den örtlichen Vorschriften für Metallteile
Reparierbarkeit	Einzelschrauben und Teile nachbestellbar; Reparaturen durch Fachpersonal empfohlen

Häufig gestellte Fragen - ED500FP Zipper

Wie montiere ich die Flachpritsche ED500FP?

Die Montage erfolgt in drei Schritten: Zuerst die Kippmulde des Elektro Dumpers demontieren (Splint, Unterlegscheiben und Verbindungsstifte entfernen). Dann die Grundplatte mit den unteren und oberen Verbindungsstiften samt Unterlegscheiben und Muttern/Splint fixieren. Anschließend die Rückwand mit 4 Schrauben M10×25 und die vorderen Rahmenteile mit 6 Schrauben M8×25 montieren. Arbeiten Sie zu zweit.

Welche maximale Last kann die Flachpritsche tragen?

Die maximale Belastung beträgt 500 kg. Achten Sie auf eine gleichmäßige Verteilung und ordnungsgemäße Ladesicherung.

Mit welchen Maschinen ist die Flachpritsche kompatibel?

Die Flachpritsche ist ausschließlich für den Zipper Elektro Dumper ZI-ED500 konzipiert. Eine Verwendung mit anderen Maschinen ist nicht zulässig.

Muss die Kippmulde vor der Montage der Flachpritsche demontiert werden?

Ja, die Kippmulde muss vollständig entfernt werden. Halten Sie die Mulde beim Lösen der Verbindungsstifte fest und stellen Sie sie sicher ab.

Welche Sicherheitshinweise sind zu beachten?

Nur im technisch einwandfreien Zustand und bestimmungsgemäß verwenden. Die Sicherheitshinweise des Elektro Dumpers ZI-ED500 sind zu befolgen. Bei der Montage und Nutzung immer auf Ladesicherung achten.

Welche Teile sind im Lieferumfang enthalten?

Enthalten sind: Rückwand, vorderer Rahmenteil, Grundplatte, 4× Sechskantschraube M10×25, 4× Unterlegscheibe 10, 4× Mutter M10, 6× Sechskantschraube M8×25, 6× Unterlegscheibe 8, 6× Mutter M8, 4× Rundrohrabdeckung und die Montageanleitung.

Wie schwer ist die Flachpritsche?

Das Nettogewicht beträgt 35 kg, das Bruttogewicht inkl. Verpackung 37 kg.

Welche Maße hat die Verpackung?

Die Verpackungsmaße (L×B×H) sind 1005×610×210 mm.

Kann die Flachpritsche für flüssige Materialien verwendet werden?

Nein, die Flachpritsche ist nur für den Transport von festen Materialien vorgesehen. Flüssigkeiten oder Schüttgüter, die auslaufen können, sind nicht geeignet.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung steht als kostenloses PDF auf notice-facile.com zum Download bereit. Sie können auch eine Übersetzung anfordern.

BEDIENUNGSANLEITUNG ED500FP Zipper

Übersetzung / Translation

EN ASSEMBLY INSTRUCTIONS

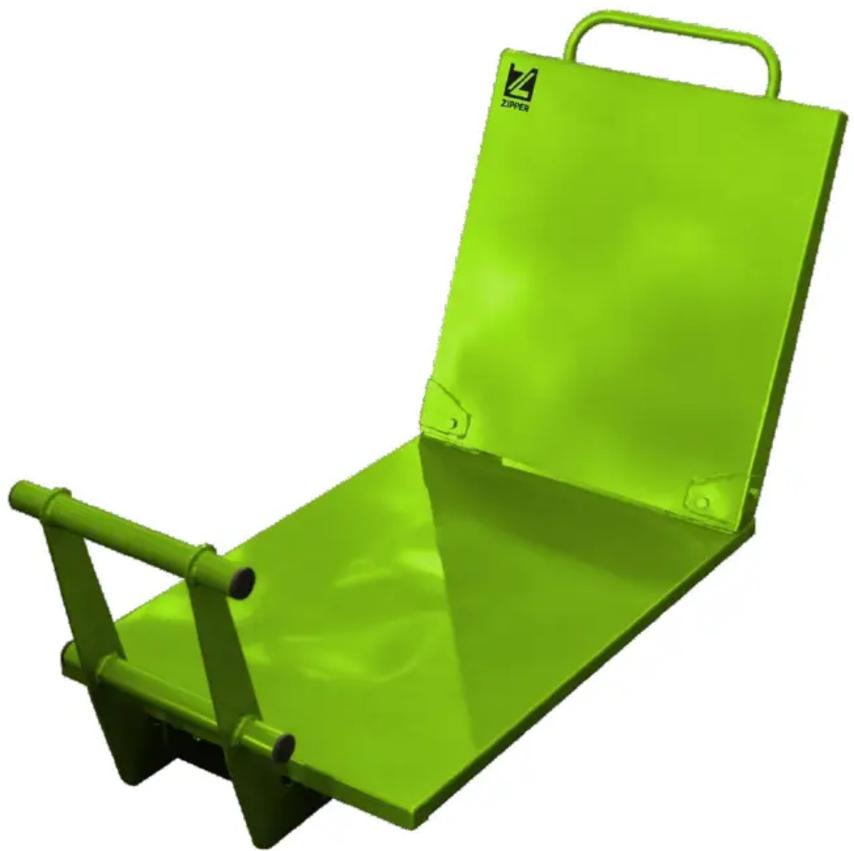

FLACHPRITSCHE

FLAT BED HOPPER

1 TECHNIK / TECHNICS

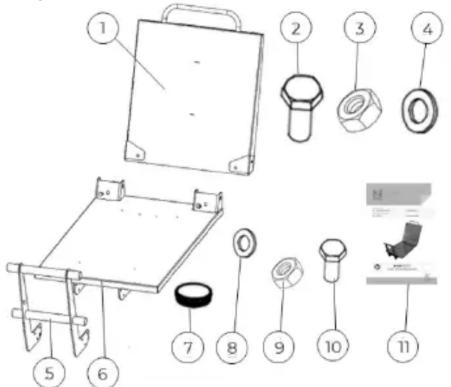

1.1 Lieferumfang / Delivery content

Bezeichnung / Description		Qty.	Bezeichnung / Description		Qty.
1	Rückwand / rear panel 1 7			Rundrohrabdeckung / round tube cap	4
2	Sechskantschraube M10×25 / hex. screw M10×25	4	8	Unterlegscheibe 8 / washer 8	6
3	Unterlegscheibe 10 / washer 10	4	9	Mutter M8 / nut M8	6
4	Mutter M10 / nut M10	4	10	Sechskantschraube M8×25 / hex. screw M8×25	6
5	Vorderer Rahmenteil / front frame panel	1	11	Montageanleitung / assembly instructions	1
6	Grundplatte / base plate	1

1.2 Technische Daten / Technical data

Spezifikation / Specification	Wert / Value
Max. Belastung / max. load	500 kg
Verpackungsmaße (L×B×H) / packaging dimensions (L×W×H)	1005×610×210 mm
Gewicht Brutto / weight gross	37 kg
Gewicht Netto / weight net	35 kg

2 SICHERHEIT / SAFETY

(DE) Die Flachpritsche ED500FP ist nur mit dem Elektro Dumper ZI-ED500 und nur in technisch einwandfreien Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst zu benutzen. Die vom Hersteller vorgeschriebenen Betriebs- und Wartungsbedingungen sowie die Befolgung der in der Betriebsanleitung angegebenen Sicherheitshinweise sind einzuhalten.

Bestimmungsgemäße Verwendung

Das Produkt ist ein Aufbau der Maschine und ist für den Transport von festen Materialien unter Einhaltung der Ladesicherung und innerhalb der technischen Grenzen bestimmt.

HINWEIS

Beachten Sie bei der Nutzung der Flachpritsche ED500FP die Sicherheitshinweise des Elektro Dumpers ZI-ED500!

(DE) Bevor die Flachpritsche montiert werden kann, muss die Kippmulde der Maschine demontiert werden. Befolgen Sie nachstehende Anleitung.

HINWEIS

Die Maschinenteile sind schwer. Arbeiten Sie bei der Montage / Demontage zu zweit.

Kippmulde abmontieren

• Positionieren Sie den Elektro Dumper auf einen ebenen Untergrund.
• Heben Sie die Kippmulde und schalten Sie die Maschine ab.
• Eine Person hält die Kippmulde fest.

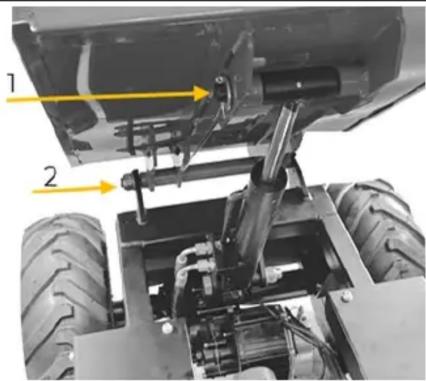

• Die zweite Person entfernt den Splint, die Unterlegscheibe und den oberen Verbindungsstift (1), sowie die Mutter, die Unterlegscheibe und den unteren Verbindungsstift (2) von der Maschine.

- Stellen Sie die Kippmulde beiseite.

Grundplatte montieren

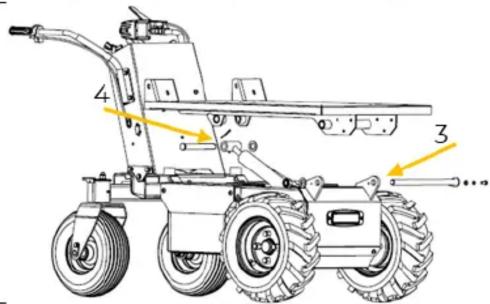

• Positionieren Sie die Grundplatte und fixieren Sie sie
• mit dem unteren Verbindungsstift samt Unterlegscheibe und Mutter (3) und
• mit dem oberen Verbindungsstift samt Unterlegscheibe und Splint (4) an der Maschine.

Rückwand montieren

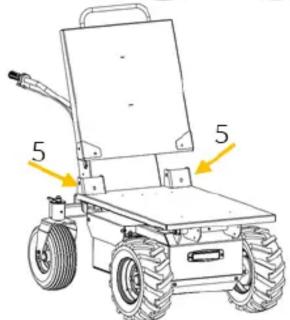

- Positionieren Sie die Rückwand und fixieren Sie sie beidseits mit je 2 Sechskantschrauben M10×25 samt Unterlegscheibe und Mutter an der Grundplatte (5).

Vorderen Rahmenteil montieren

• Positionieren Sie den vorderen Rahmenteil so, dass die Bohrungen des Rahmens mit den Bohrungen der Grundplatten-Lasche übereinander liegen.

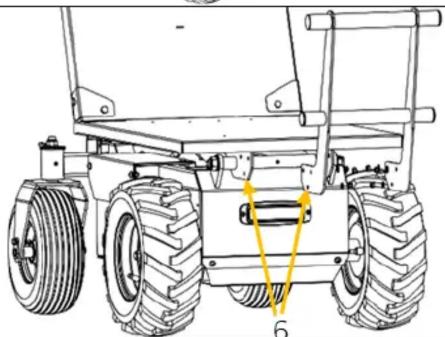

• Fixieren Sie die beiden Teile beidseits mit je 3 Sechskantschrauben M8×25 samt Unterlegscheibe und Mutter M8 (6).

HINWEIS

Sorgen Sie bei der Nutzung des Produkts für eine entsprechende Ladesicherung!
