CF180 - Dunstabzugshaube PKM - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	PKM
Modell	CF180
Einbauart	Wandmontage
Breite	60 cm
Höhe	ca. 15 cm (ohne Kamin)
Tiefe	ca. 50 cm
Gewicht	ca. 10 kg
Material	Edelstahl
Steuerung	Drucktasten
Beleuchtung	LED, 2x 1,5 W
Anzahl Geschwindigkeiten	3
Max. Luftleistung	ca. 600 m³/h
Betriebsart	Abluft / Umluft
Kohlefilter	Nachrüstbar (Modell CF180 / 50867)
Fettfilter	Aluminium, waschbar
Geräuschpegel	ca. 55 dB (max.)
Energieeffizienzklasse	A (Schätzung)
Anschluss Spannung	220-240 V, 50 Hz
Anschlussleistung	ca. 150 W
Rohr Anschlussdurchmesser	150 mm
Lieferumfang	Dunstabzugshaube, Kaminverkleidung, Montagematerial, Bedienungsanleitung
Hersteller	PKM GmbH & Co. KG, Moers

Häufig gestellte Fragen - CF180 PKM

Wie schließe ich die Dunstabzugshaube CF180 an?

Die Dunstabzugshaube CF180 wird an eine 220-240 V Steckdose angeschlossen. Vor der Montage muss der Netzstecker gezogen werden. Bei Bedarf die Kaminverkleidung entfernen, um an die Anschlussdose zu gelangen.

Muss ich einen Kohlefilter einbauen?

Ein Kohlefilter ist nur im Umluftbetrieb erforderlich. Im Lieferumfang ist kein Kohlefilter enthalten. Sie können den passenden Filter (Modell CF180 / 50867) separat bestellen.

Wie wechsle ich den Kohlefilter?

Entfernen Sie zuerst die Fettfilter. Dann drehen Sie den alten Kohlefilter nach links, um ihn zu lösen. Setzen Sie den neuen Filter auf den Motor und drehen Sie ihn nach rechts, bis er einrastet. Achten Sie auf sicheren Sitz.

Wie reinige ich die Fettfilter?

Die Alu-Fettfilter können von Hand oder in der Spülmaschine gereinigt werden. Verwenden Sie mildes Spülmittel. Trocknen Sie sie gründlich ab, bevor Sie sie wieder einsetzen.

Wie oft muss der Kohlefilter gewechselt werden?

Je nach Nutzung sollte der Kohlefilter alle 3 bis 6 Monate gewechselt werden. Ein regelmäßiger Wechsel sorgt für optimale Leistung.

Kann ich die Dunstabzugshaube im Abluftbetrieb nutzen?

Ja, die CF180 kann sowohl im Abluft- als auch im Umluftbetrieb verwendet werden. Im Abluftbetrieb ist kein Kohlefilter nötig.

Welche Leuchtmittel werden verwendet?

Die Haube ist mit LED-Leuchten ausgestattet (2x 1,5 W). Diese sind fest verbaut und können nur durch Fachpersonal ausgetauscht werden.

Wie laut ist die Dunstabzugshaube?

Die Geräuschentwicklung beträgt maximal etwa 55 dB. In der niedrigsten Stufe ist sie deutlich leiser.

Was tun, wenn die Haube nicht mehr richtig saugt?

Überprüfen Sie zuerst die Fettfilter auf Verschmutzung und reinigen Sie sie ggf. Bei längerer Nutzung kann auch der Kohlefilter gesättigt sein und muss ersetzt werden.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung liegt dem Gerät bei oder kann auf notice-facile.com als PDF heruntergeladen werden.

BEDIENUNGSANLEITUNG CF180 PKM

Abbildung zeigt das Modell CF110

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen.

1. Einbau Kohlefilter

• Verwenden Sie Schutzhandschuhe!
• Vor Montage Netzstecker ziehen!
• Kohlefilter nur im Umluftbetrieb verwenden!

Der Kohlefilter enthält keine problematischen Schadstoffe und kann über die Restmülltonne entsorgt werden.

Schritt 1

Entfernen Sie den/die Fettfilter. Die Kohlefilter werden auf beiden Seiten des Motorgehäuses befestigt.

Schritt 2

Sollte sich die Netzanschlussdose innerhalb der Kaminverkleidung befinden, müssen Sie evtl. die

Kaminverkleidung abbauen, um an die Anschlussdose heran zu kommen.

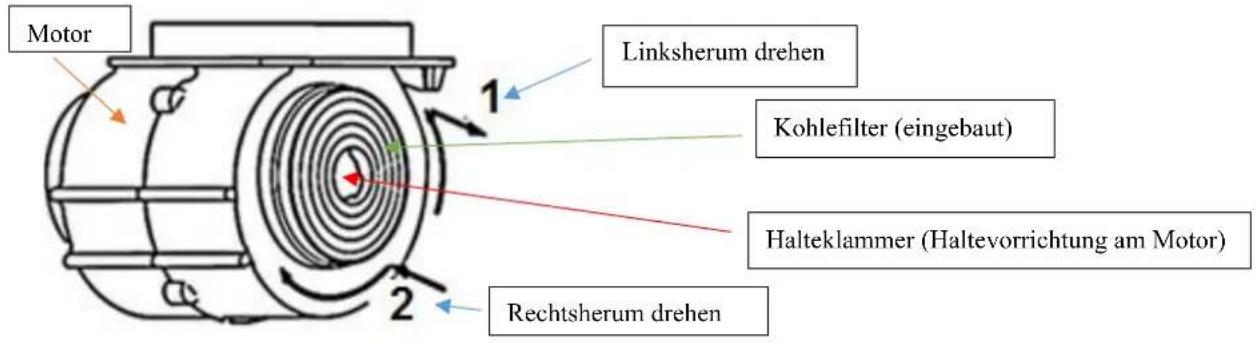

1. Nach links drehen = Der darauf befindliche Kohlefilter wird zum Entfernen nach links gedreht
2. Nach rechts drehen = Der Kohlefilter wird auf den Motor gesetzt und leicht nach rechts gedreht oder geruckelt bis er festsitzt.

Schritt 3

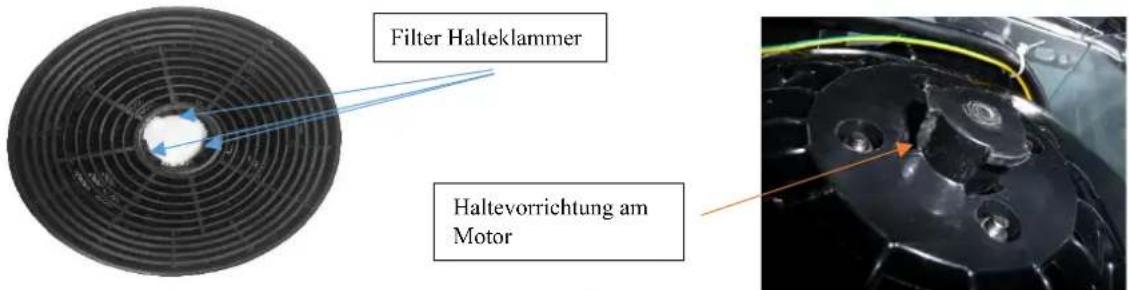

Setzten Sie den Kohlefilter mit der Haltevorrichtung (Halteklammern) seitlich n den Motor und drehen Sie, bis der Filter einrastet.

Schritt4

Befestigen Sie die Metall/Alu-Filter wieder.

Tipp: Wechseln Sie die Kohlefilter (je nach Benutzung der Haube) alle drei bis sechs Monate. Reinigen Sie die Fettfilter regelmäßig für einen einwandfreien Betrieb des Motors)

Bestellen Sie die Kohlefilter unter www.pkm-online.de

WARNUNG! Befestigen Sie den Kohlefilter sicher und ordnungsgemäß. Ansonsten kann sich der lefilter lockern und somit Gefahren verursachen.

HINWEIS! Die Abzugsleistung verringert sich bei eingebauten Kohlefiltern. Kohlefilter sind nicht Teil des Lieferumfangs.

2 Geräteliste

Artikelbezeichnung	Artikel.Nr.	Kohlefilter/Artikel Nr.
BS36-60AIXPH	50794	2 x CF150 (50440)
BS38-60ABPH	50796	1 x CF150 (50440)
BS38-60AWPH	50795	1 x CF150 (50440)
BS47-60ABTH	50797	2 x CF150 (50440)
S13-60BWPY	50821	2 x CF140 (50510)
S23-60ABPX2	50849	1 x CO4 (50223)
DSH60-BL	50662	1 x CO4 (50223)
KH-60KH-S	50586	2 x CF130 (50053)
KH9039H	50829	2 x CF130 (50053)
KH-GSH-60B	50596	2 x CF140 (50510)
KHS20-60H	50830	2x CF150 (50440)
KHS34-80	50862	1 x CO4 (50223)
KHU-60EB	50548	2 x CF130 (50053)
KHU-60EB2X	50759	1 x CO4 (50223)
KHU-601	50540	1 x CO4 (50223)
KHU-602	50541	1 x CO6 (50405)
KHU-602-H	50585	2 x CF152 (50032)
KHU-603	50547	2 x CF110 (50007)
KHUBH3001X	50863	1x CO4 (50223)
UBH5000SX	50831	1 x CO6 (50405)
S22-60BBPYL	50836	2 x CF140 (50510)
S22-60BWPYL	50837	2 x CF140 (50510)
S23-60AWPX	50832	1 x CO4 (50223)
S47-60ABTH	50858	2 x CF150 (50440)
S47-60AWTH	50858	2 x CF150 (50440)
6004BH	50839	2 x CF150 (50440)
6004W	50430	2 x CF150 (50440)
6090-2H	50458	2 x CF130 (50053)
6091BH	50838	2 x CF130 (50053)
6091H	50163	2 x CF130 (50053)
8060GZ	50346	2 x CF110(50007)
8090GZ	50347	2 x CF110 (50007)
8099GISZ	50355	2 x CF110 (50007)
8099 ISZ	50331	2 x CF110 (50007)
9004W	50448	2 x CF150 (50440)
9031X	50369	1 x CO4 (50223)
9031XS	50368	1 x CO4 (50223)
9039X	50371	1 x CO4 (50223)
9039XW	50370	1 x CO4 (50223)
9039Y1	50778	2 x CF155 (50753)
9040-60BZ	50340	2 x CF110 (50007)
9040-90BZ	50341	2 x CF110 (50007)
9041-60HBG	50784	2 x CF130 (50053)
9041-80HBG	50785	2 x CF130 (50053)
9080BZN	50455	2 x CF110 (50007)
9080WZN	50456	2 x CF110 (50007)
9090-2HN	50466	2 x CF130 (50053)
FS1-60BSPY	50659	2 x CF140 (50510)
FS2-60BBGTY	50744	2 x CF140 (50510)
GS1-60CIXPH	50467	2 x CF130 (50053)
P1-60BBTX	50711	1x CF125 (50761)
S2-90ABTZ	50534	2 x CF 110 (50007)
S3-60_ABTZ	50452	2 x CF110 (50007)
S3-90ABTZ	50453	2 x CF110 (50007)
S7-60ABTH	50489	2 x CF110 (50007)
S7-90ABTH	50491	2 x CF110 (50007)
S8-60A++IXTW	50656	2 x CF180 (50867)
S8-90A++IXTW	50657	2 x CF180 (50867)
S9-60 ABTZ	50624	2x CF110 (50007)
S9-80 ABTZ	50623	2x CF 110 (50007)
S13-60BBPH	50842	2x CF150 (50440)
S13-60BBPY	50509	2 x CF140 (50510)
S20-60 ABTY	50636	2 x CF 145 (50652)
S20-60 AWTY	50638	2 x CF145 (50652)
S20-60ABTH	50855	2 x CF150 (50440)
S20-60AWTH	50856	3 x CF150 (50440)
S20-90 ABTY	50637	2 x CF145 (50652)
S20-90 AWTY	50639	2 x CF145 (50652)
S20-90ABTH	50857	2 x CF150 (50440)
S21-60ABTH	50858	2 x CF150 (50440)
S21-60 ABTY	50671	2 x CF145 (50652)
S21-60AWTH	50859	2 x CF150 (50440)
S21-60 AWTY	50672	2 x CF145 (50652)
S21-90ABTH	50860	2 x CF150 (50440)
S21-90 ABTY	50673	2 x CF145 (50652)
S21-90 AWTY	50674	2 x CF145 (50652)
S22-60 BBPY	50582	2 x CF140 (50510)
S23-60 ABPX	50622	1 x C04 (50223)
S23-60 ABPY	50745	2 x CF155 (50753)
S25-60ABTH	50632	2 x CF110 (50007)
S25-60AWTH	50633	2 x CF110 (50007)
S26-50BBTY	50640	2 x CF140 (50510)
S26-60BBTY	50643	2 x CF140 (50510)
S26-60BWTY	50642	2 x CF140 (50510)
S26-90BBTY	50643	2 x CF140 (50510)
S28-60 BBPY	50676	2 x CF140 (50510)
S28-60 BWPY	50677	2 x CF140 (50510)
S33-60A+BTH	50692	2 x CF115 (50696)
S33-90A+BTH	50695	2 x CF115 (50696)
S34-60 ABT2X	50748	1 x CO4 (50223)
S34-80ABT2X	50749	1 x CO4 (50223)
S50-60ABP	50850	2 x CF170 (50866)
S50-90ABP	50851	2 x CF170 (50866)
T1-60A++IXEZ	50454	2 x CF110 (50007)
T1-90A++IXEZ	50463	2 x CF110 (50007)
UBH3001X	50336	1 x CO4 (50223)
UBH4060-2H	50468	2 x CF110 (50007)
UBH5000H2	50608	1 x CF152 (50032)
W EB1-52AIXPY	50713	2 x CF 145 (50652)
W S4-60A++BTZ	50727	2 x CF110 (50007)
W S4-90A++BTZ	50722	2 x CF110 (50007)
W S4-90A++WTZ	50717	2 x CF110 (50007)
W S5-60 ABTZ	50728	2 x CF110 (50007)
W S5-60 AWTZ	50729	2 x CF110 (50007)
W S5-80 ABTZ	50731	2 x CF110 (50007)
W T2-90A++IXTZ	50736	2 x CF110 (50007)

Änderungen vorbehalten	Subject to alterations
Stand	Updated
23.09.2024	09/23/2024

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
