Produkttyp	eCall-Interface / Notrufsystem-Adapter
Marke	Pioneer
Modell	CD-SVW-SOS.001
Kompatibilität	Volkswagen Modelle ab 2021 mit eCall-Modul, MIB/MIB2/MIB3 Headunit
Hauptfunktionen	Notruffunktion (eCall) beibehalten, Backup-Lautsprecher bei fehlender Headunit, SOS-Taste mit LED-Anzeige, Verhindert Fehler „Dynamische Verkehrszeichen“ im MFD
Lieferumfang	Kabelbaum, CANBUS-Interface, Lenkradfernbedienungs-Interface (SWC)
Installation	Nur durch qualifizierten Fachmann
Stromversorgung	12 V DC (Fahrzeugbordnetz)
Gewicht (ca.)	0,2 kg
Abmessungen (ca.)	10 x 5 x 2 cm
Material	Kupferkabel, Kunststoffstecker
Garantie	1 Jahr Herstellergarantie
Besonderheiten	Eigener Backup-Lautsprecher und Mikrofon; SOS-Taste leuchtet grün bei Zündung an

Häufig gestellte Fragen - CD-SVW-SOS.001 PIONEER

Für welche Fahrzeugmodelle ist der Pioneer CD-SVW-SOS.001 geeignet?

Das Interface ist kompatibel mit Volkswagen Modellen ab Baujahr 2021, die ein eCall-Modul und eine MIB/MIB2 oder MIB3 Headunit besitzen.

Muss ich die Original-Headunit ausbauen?

Nein, der Adapter ermöglicht den Betrieb auch ohne Original-Headunit, z.B. wenn Sie ein Aftermarket-Radio installieren. Die eCall-Funktion bleibt erhalten.

Wie schließe ich die drei schwarz/weißen Kabel an?

Die Verbindung hängt vom Headunit-Typ ab: Bei MIB/MIB2 verbinden Sie das SOS-Kabel mit dem MIB2-Kabel, bei MIB3 mit dem MIB3-Kabel. Nicht verwendete Kabel isolieren.

Leuchtet die SOS-Taste dauerhaft?

Bei eingeschalteter Zündung leuchtet die SOS-Taste grün. Bei ausgeschalteter Zündung wechselt das eCall-Modul auf den internen Backup-Lautsprecher.

Wird der Fehler 'Dynamische Verkehrszeichen' unterdrückt?

Ja, das integrierte Interface verhindert das Auftreten des Fehlers 'Dynamische Verkehrszeichen' im MFD des Fahrzeugs.

Kann ich die Installation selbst durchführen?

Nein, die Installation muss von einem qualifizierten Fachmann durchgeführt werden, da Fehler zu Schäden am Fahrzeug führen können.

Welche Garantie bietet Pioneer?

Pioneer gewährt eine Herstellergarantie von 1 Jahr. Für Schäden durch unsachgemäße Installation wird keine Haftung übernommen.

Was ist im Lieferumfang enthalten?

Im Lieferumfang befindet sich ein Kabelbaum mit CANBUS- und SWC-Interface sowie eine Installationsanleitung.

Wie funktioniert der Backup-Lautsprecher?

Wenn die Original-Headunit nicht verfügbar ist, nutzt das eCall-Modul einen integrierten Backup-Lautsprecher und ein Mikrofon, um Notrufe sicherzustellen.

Ist das Produkt mit anderen Fahrzeugmarken kompatibel?

Nein, der CD-SVW-SOS.001 ist ausschließlich für Volkswagen mit eCall-System ausgelegt.

BEDIENUNGSANLEITUNG CD-SVW-SOS.001 PIONEER

VOLKSWAGE ECALL SYSTEM

Model: Volkswagen with eCall module, and MIB/MIB2 or MIB3 headunit

Year: 2021 >

Kit content: Wiring harness

Customer code: CD-SVW-SOS.001

INSTALLATION MANUAL

All installation work must be performed by a qualified professional installer only. The manufacturer / dealer is not liable for any kind of incidental or indirect damages. 09/2023 ALL RIGHTS RESERVED. Technical changes possible. No liability for misprints.

• Wiring:


- Description

1- To headunit connector
2- Black/White wires:

2a- MIB 2 2b- MIB 3 2c- SOS

3- To vehicle connector
4- SWC Interface
5- CANBUS Interface

- ATTENTION!

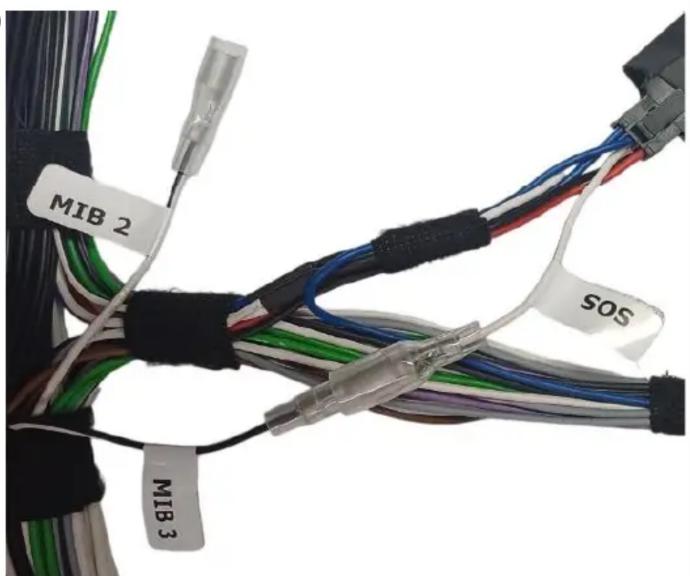

The three black/white wires can be connected together in two ways:

a)

a) In case of MIB / MIB2 headunit, connect SOS wire to MIB2 wire.

b)

In case of MIB3 headunit, connect SOS wire to MIB3 wire.

- Product description: eCall / SOS call system:

Volkswagen eCall system provides a safe and robust solution to perform a call in case of emergency.

When the original headunit is disconnected / unavailable, the eCall module uses its own backup speaker so that the call is always successful.

With this product, you can retain the full functionality of the system even when the OEM headunit is removed (and, therefore, an aftermarket solution is installed).

NOTES:

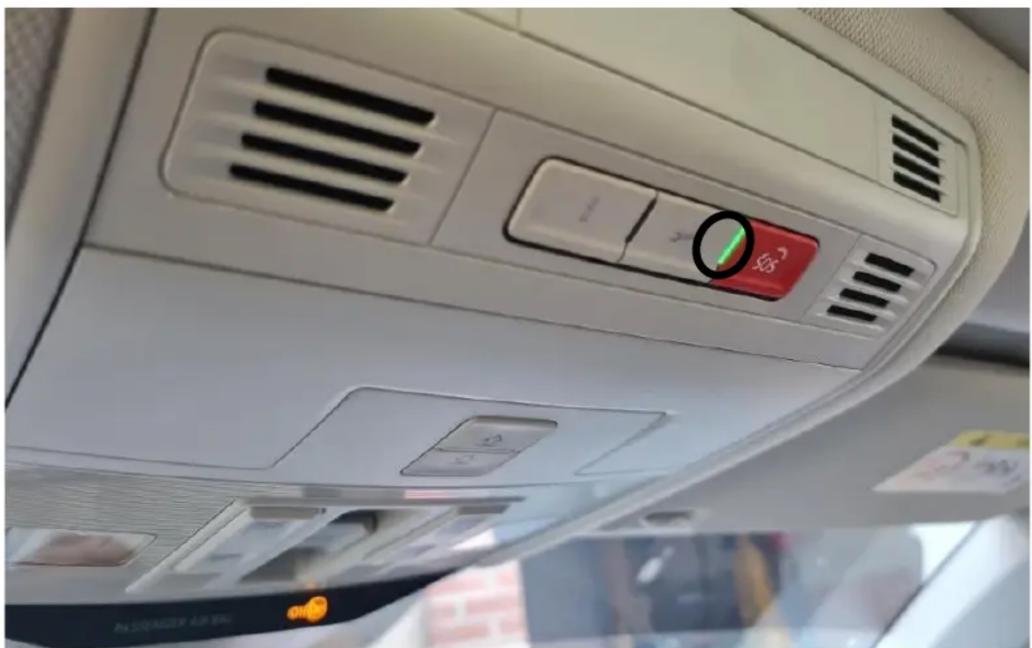

a- Thanks to this product, when the ignition is on, the SOS button led is GREEN. When performing an SOS call, the audio output comes from the vehicle speakers.
b- When the ignition is off, the eCall module by design switches to its backup speaker.

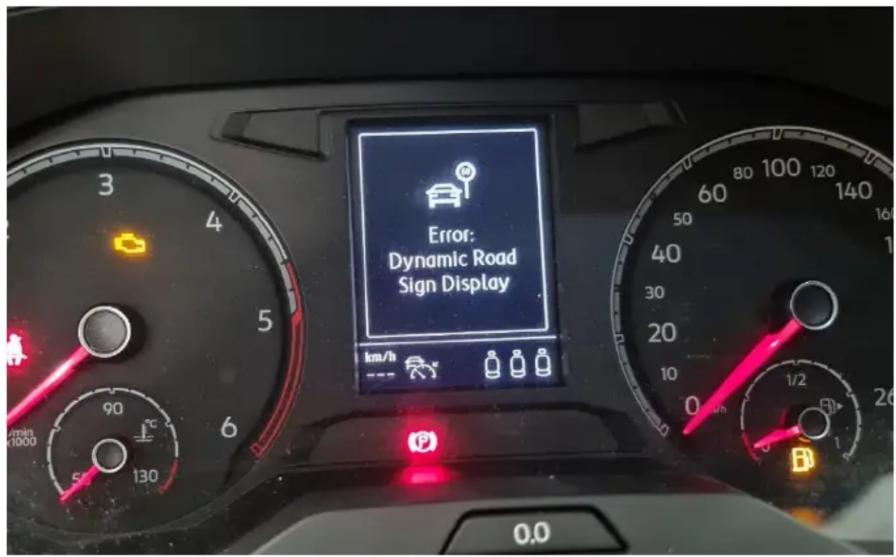

c- The interface included in the harness also prevents the “Dynamic road signs error” to appear on the MFD of the vehicle.

(Image below for reference)

- Disclaimer

E-call is a stand-alone safety feature with an integrated speaker and microphone.

By installing the Pioneer E-call interface, the sound will be passed through the front speakers of your vehicle for better comfort.

Pioneer cannot be held responsible for any damages or malfunctions that may occur in the vehicle during, or after the installation of our products.

All compatibilities recommended are subject to change due to vehicle updates or facelifts made by the manufacturer. If you are unclear about certain options available, please contact your local sales point.

All installation work must be performed by a qualified professional installer only. The manufacturer / dealer is not liable for any kind of incidental or indirect damages. 09/2023 ALL RIGHTS RESERVED. Technical changes possible. No liability for misprints.
