Produkttyp	Intelligenter Tür-/Fenstersensor
Modell	ZHS19
Marke	Schwaiger
Kommunikation	ZigBee
Betriebsspannung	DC 3 V (2 x AAA-Batterien)
Standby-Strom	≤ 5 μA
Alarmstrom	≤ 35 mA
Erfassungsbereich (Magnet-Sensor-Abstand)	< 15 mm
Reichweite (frei)	ca. 15 m
Frequenzband	2405–2480 MHz
Sendeleistung	< 1 mW
Umgebungstemperatur	-10 °C bis +50 °C
Abmessungen Sensor	76 × 36,6 × 16,5 mm
Abmessungen Magnet	76 × 13,9 × 16,5 mm
Gewicht	ca. 50 g (mit Batterien, geschätzt)
Montage	Klebehalterung (Sensor fest, Magnet beweglich)
Anzeige	Grüne LED (Netzwerk/Reset)
Sabotageschutz	Sabotageschalter
Lieferumfang	Sensor, Magnet, Halterung, Klebepads, Batterien, Bedienungsanleitung
Besondere Merkmale	Dual-Sensor-Design, ZigBee 3.0, geringer Stromverbrauch
Hersteller	Schwaiger GmbH, Würzburger Str. 17, 90579 Langenzenn, Deutschland
Support	Hotline: [phone], E-Mail: [e-mail]

Häufig gestellte Fragen - ZHS19 Schwaiger

Wie schließe ich den Sensor ZHS19 an mein ZigBee-Gateway an?

Entfernen Sie zuerst die Batterieschutzfolie. Versetzen Sie das Gateway in den Einbuchungsmodus (Abstand < 0,5 m). Halten Sie dann die Netzwerktaste im Loch für 2 Sekunden gedrückt, bis die grüne LED schnell blinkt. Der Sensor wird automatisch erkannt und eingebunden.

Welche Batterien werden benötigt?

Der Sensor verwendet 2 x AAA-Batterien (nicht wiederaufladbar) mit einer Betriebsspannung von 3 V DC.

Was bedeutet das blinkende LED-Signal?

Schnelles Blinken (2x pro Sekunde) zeigt den Einbuchungsmodus an. Langsames Blinken (1x pro Sekunde, 6 Mal) signalisiert das Verlassen des Netzwerks oder einen Reset.

Wie setze ich den Sensor auf die Werkseinstellungen zurück?

Halten Sie die Netzwerktaste für 5 Sekunden gedrückt, bis die grüne LED langsam blinkt. Der Sensor befindet sich dann im Werkszustand und kann neu eingebucht werden.

Wie groß darf der Abstand zwischen Sensor und Magnet sein?

Der maximale Abstand zwischen Sensor und Magnet beträgt 15 mm, damit der Kontakt zuverlässig erkannt wird.

Kann ich den Sensor im Freien verwenden?

Der Sensor ist für den Innenbereich ausgelegt (Umgebungstemperatur -10 °C bis +50 °C). Eine Nutzung im Freien wird nicht empfohlen, da er nicht wasserdicht ist.

Wie reinige ich den Sensor?

Reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, um Beschädigungen zu vermeiden.

Ist der Sensor mit anderen ZigBee-Gateways kompatibel?

Der Sensor arbeitet mit ZigBee 3.0 und sollte mit den meisten ZigBee-kompatiblen Gateways funktionieren. Bitte überprüfen Sie die Kompatibilität mit Ihrem Gateway-Hersteller.

Was tun, wenn der Sensor nicht reagiert?

Prüfen Sie die Batterien (einlegen/wechseln) und führen Sie einen Reset durch (5 Sekunden Netzwerktaste). Stellen Sie sicher, dass sich der Sensor in Reichweite des Gateways befindet.

Wie entsorge ich den Sensor und die Batterien?

Elektrogeräte und Batterien gehören nicht in den Hausmüll. Geben Sie sie an einer öffentlichen Sammelstelle oder im Handel ab. Beachten Sie die örtlichen Vorschriften.

BEDIENUNGSANLEITUNG ZHS19 Schwaiger

D BEDIENUNGSANLEITUNG ZHS19

Herzlichen Glückwunsch und vielen Dank für den Kauf des Schwaiger Produktes ZHS19. Im Folgenden erhalten Sie nützliche Hinweise zur Handhabung.

Einbuchen des Sensors

Versetzen Sie das Gateway in den Einbuchungsmodus.

Entfernen Sie die Batterieschutzfolie, drücken Sie für 2 Sek. auf die Netzwerktaste, bis die grüne LED schnell blinkt.

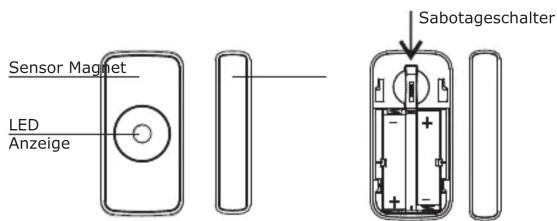

Dies ist ein intelligenter Tür/Fenster-Sensor, der auf auf ZigBee Wireless Networking-Technologie basiert. Aufgrund des äußerst geringen Stromverbrauchs des Sensors haben die Batterien eine besonders lange Lebensdauer. Der Sensor kann den Zustand von offenen oder geschlossenen Türen oder Fenster erkennen. Das Dual-Sensor-Design sorgt für flexible Installationsmöglichkeiten.

Einbindung

1. Entfernen Sie den Batterieschutz

2. Versetzen Sie das Gateway in den Einbuchungsmodus.

Bitte achten Sie darauf, dass bei der Einbuchung des Sensors der Abstand zwischen dem Gateway und dem Sensor nicht mehr als 0,5 m beträgt.

3. Netzwerk Taste

Netzwerktaste (im Loch) für 2 Sekunden halten bis die grüne LED schnell blinkt, danach loslassen. Das Gerät wird erkannt und in das Netzwerk eingebunden.

4. Installation von Tür/Fensterkontakt

Wählen Sie den Installationsort aus. Entfernen Sie die Schutzfolie, kleben Sie die Halterung an die gewünschte Stelle. Der Sensor sollte an einer unbeweglichen Stelle installiert werden, z.B. am Türrahmen. Der Magnet kann links oder rechts des Sensors an einer beweglichen Stelle installiert werden (z.B. Türblatt, siehe Beispiel)

Der Abstand zwischen Sensor und Magnet sollte nicht mehr als 15 mm betragen.

5. Setzen Sie den Sensor in die Halterung ein

6. Das Gerät aus dem Netzwerk entfernen

Versetzen Sie das Gateway in den Ausbuchungsmodus, indem Sie im Hauptmenü auf „Home Installation“ und „Gerät hinzufügen“ klicken. (Siehe Abbildungen links). Danach führen Sie ein Reset durch.

HERSTELLERINFORMATION

Sehr geehrter Kunde,

sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen kontaktieren Sie bitte unseren technischen Support.

Schwaiger GmbH

Würzburger Straße 17

90579 Langenzenn

Hotline: [phone]

www.schwaiger.de

[e-mail]

7. Zurücksetzen auf Werks- einstellungen (Reset)

Halten Sie die Netzwerktaste für 5 Sekunden gedrückt, bis die grüne LED langsam blinkt.

Hinweis: Beim Einbuchen muss sich der Sensor immer im Werkszustand befinden.

LED-Anzeige der Geräte

Netzwerk hinzufügen Drücken Sie die	Netzwerk-Taste für 2 Sekunden, die grüne LED blinkt (zweimal pro Sekunde)
Netzwerk verlassen / Reset Die grüne	LED blinkt sechs Mal (einmal pro Sekunde)

Technische Daten

Betriebsspannung DC 3 V (2 x AAA	Batterie)
Standby Strom ≤ 5 μA
Alarm Strom ≤ 35 mA
Erfassungsbereich < 15 mm
Reichweite ca. 15 Meter (je nach Gebäudefstruktur)
Umgebungstemperatur -10°C ~ +50°C
Sendeleistung <1 mW
Frequenzband 2405-2480 MHz
Abmessungen Sensor 76 x 36,6 x 16,5 mm
Abmessungen Magnet 76 x 13,9 x 16,5 mm

Lesen Sie diese Hinweise vor der Installation!

Verwenden Sie das Gerät auf keine andere Weise als im Handbuch angegeben. Der Hersteller übernimmt keine Garantie für unsachgemäße Bedienung.

! ACHTUNG!

Das Gerät ist kein Spielzeug. Von Kindern und Haustieren fernhalten. Das Gerät ist nicht reparabel, es darf nicht geöffnet werden.

Entsorgung

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Baterien sind getrennt zu entsorgen. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Konformitätserklärung

Hiermit erklärt die Schwaiger GmbH, dass das beschriebene Funkanlagen-Produkt der Richtlinie 2014/53/EU und weiteren zutreffenden Richtlinien entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://download.schwaiger.de

Symbolerklärung

⚠️ ACHTUNG! Mit diesem Zeichen wird auf eine Gefahr hingewiesen.

HINWEIS: Mit diesem Zeichen wird auf wichtige Punkte hingewiesen.

GB USER MANUAL ZHS19
