Modell	LM5103G M
Gerätetyp	Benzin-Rasenmäher
Motor	HYUNDAI HY139V
Motorleistung	2,6 kW / 3,5 PS
Hubraum	139 cm³
Kraftstoff	Bleifreies Benzin 95 Oktan
Tankinhalt	1,0 l
Ölfüllmenge / -sorte	0,6 l SAE 30
Schnittbreite	508 mm
Schnitthöhe	25–75 mm (6-stufig zentral verstellbar)
Raddurchmesser vorne / hinten	178 mm / 254 mm
Gewicht	27,5 kg
Abmessungen (L×B×H)	1345 × 675 × 1040 mm
Schalldruckpegel (LpA)	81,4 dB(A) (K=2,5 dB(A))
Schallleistungspegel (garantiert LwA)	98 dB(A)
Vibration	8,802 m/s² (k=1,5 m/s²)
Antriebsart	Schiebebetrieb (nicht selbstfahrend)
Auswurf	Seitenauswurf
Sicherheitsmerkmale	Motor-Schalthebel, Zündkerzenstecker, Berührungsschutz am Schalldämpfer
Lieferumfang	Rasenmäher, Griffbügel, Seitenauswurf, Frontplatte, Räder, Anleitung

Häufig gestellte Fragen - LM5103G M HYUNDAI

Wie stelle ich die Schnitthöhe am LM5103G M ein?

Die Schnitthöhe wird zentral mit dem Hebel (B6) verstellt. Ziehen Sie den Hebel leicht zur Seite und schieben Sie ihn in eine der 6 Positionen. Die Höhe kann von 25 bis 75 mm eingestellt werden. Achtung: Nur bei ausgeschaltetem Motor verstellen.

Welches Öl und Benzin benötigt der Rasenmäher?

Verwenden Sie SAE 30 Rasenmäheröl (0,6 l) und bleifreies Benzin 95 Oktan (Tankinhalt 1,0 l). Motor nie ohne Öl starten – Garantieverlust!

Wie starte ich den Motor des LM5103G M?

1. Motor-Schalthebel (B12) gedrückt halten. 2. Bei Kälte den Einspritzknopf (B9) 1-4 Mal betätigen. 3. Startseilzug (B2) langsam ziehen bis Widerstand, dann kräftig durchziehen. Nach dem Start Seilzug langsam zurückgleiten lassen.

Was tun, wenn der Motor nicht anspringt?

Prüfen Sie: Kraftstoff im Tank, Zündkerzenstecker fest aufgesteckt, Zündkerze sauber und korrekt eingeschraubt (Abstand 0,7–0,8 mm). Bei Kälte mehrfach den Einspritzknopf betätigen. Auch Motor-Schalthebel muss gezogen sein.

Wie reinige ich den Luftfilter?

Öffnen Sie das Luftfiltergehäuse (F8). Klopfen Sie den Filter (A) aus oder reinigen Sie ihn mit Druckluft. Das Schaumstoffelement (B) kann mit Seifenwasser gewaschen, ausgedrückt und leicht geölt werden. Vor dem Wiedereinbau Gehäuse reinigen.

Wie wechsle ich das Messer?

Kippen Sie das Gerät mit Luftfilter nach oben (Tank leer!). Lösen Sie die Messerschraube mit einem Drehmomentschlüssel (nicht im Lieferumfang). Messer und Halterung abnehmen. Neues Originalmesser in umgekehrter Reihenfolge montieren. Handschuhe tragen!

Welche Sicherheitsvorkehrungen sind beim Mähen zu beachten?

Tragen Sie Schutzbrille und Hörschutz, geschlossene Kleidung und rutschfeste Schuhe. Mähen Sie nie bei Regen oder nassem Gras. Achten Sie auf Personen und Tiere im Umkreis. Bei Steigungen über 15° nicht mähen. Motor vor Verlassen des Geräts abstellen.

Wie lagere ich den Rasenmäher im Winter?

Leeren Sie den Benzintank (am besten auspumpen und Rest leerlaufen lassen). Ölwechsel durchführen. Zündkerze entfernen, 1 EL Öl in den Zylinder geben und am Startseil ziehen. Metallteile leicht ölen. Kühl, trocken und außerhalb der Reichweite von Kindern lagern.

Kann ich den LM5103G M bei Regen verwenden?

Nein, das Gerät darf nicht bei Regen oder nassem Gras verwendet werden. Nässe beeinträchtigt die Schnittleistung und erhöht die Rutschgefahr. Außerdem kann Feuchtigkeit zu Motorschäden führen.

Wo finde ich Ersatzteile für den Hyundai LM5103G M?

Originalteile bestellen Sie beim HYUNDAI Servicepartner oder im Web-Shop unter www.hyundaipower-de.com (Deutschland) oder www.hyundaipower-ch.com (Schweiz). Geben Sie Modell und Seriennummer an.

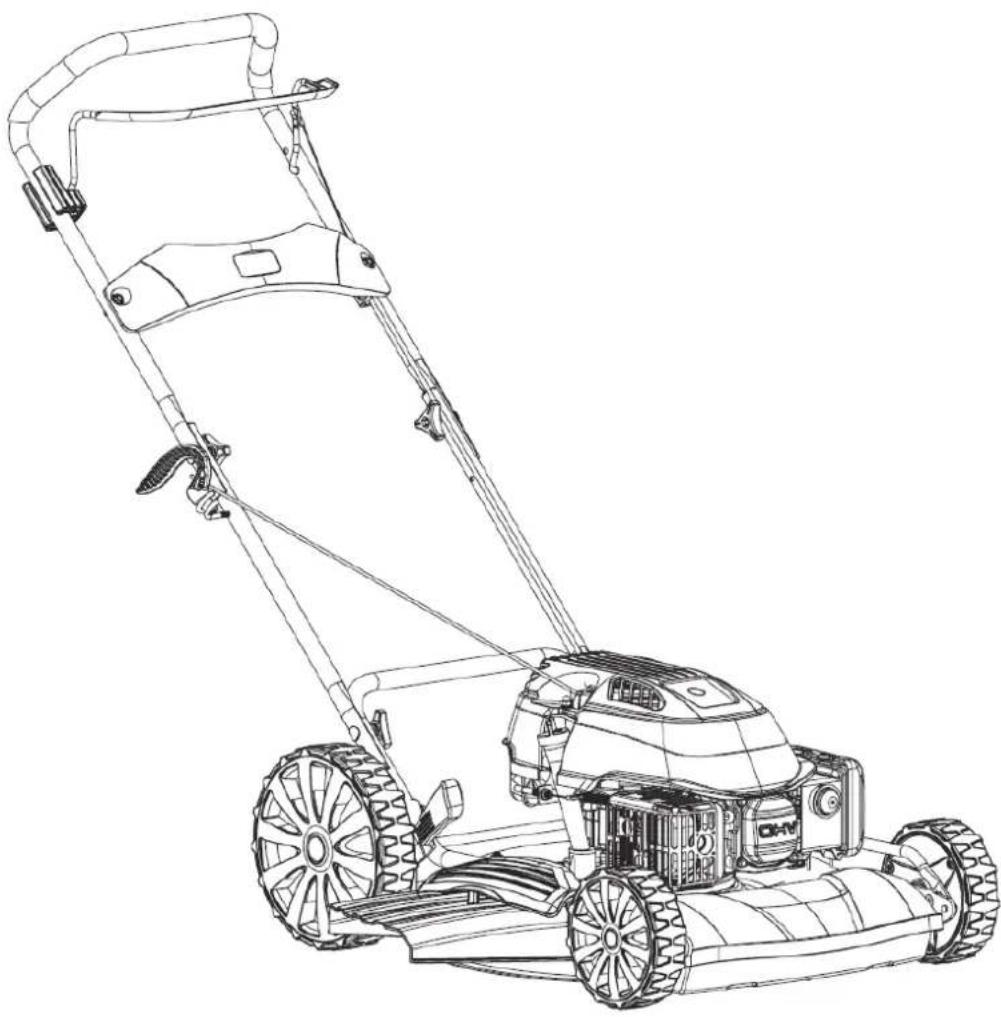

BEDIENUNGSANLEITUNG LM5103G M HYUNDAI

ORIGINALBETRIEBSANLEITUNG

HINWEIS Die Abbildungen und Illustrationen in dieser Anleitung dienen nur zur Orientierung und können vom jeweiligen Modell abweichen. Erstellung von Kopien oder sonstige Vervielfältigung dieser Betriebsanleitung ist nur mit ausdrücklicher Zustimmung der HPP AG / HPP Pro GmbH erlaubt. Technische Änderungen vorbehalten.

A1

A2

A3

A5

A6

A7

• TECHNISCHE DATEN
• SICHERHEITSHINWEISE
- FUNKTION
• PFLEGE UND WARTUNG
- KONFORMITÄT
- PROBLEMBEHEBUNG
- GARANTIE
- ENTSORGUNG

TECHNISCHE DATEN

Model	LM5103G M
Gerätetyp	Benzin-Rasenmäher
Motortyp	HYUNDAI HY139V
Motorleistung	2.6 kW / 3.5 PS
Leerlaufdrehzahl	2800 1/min
Hubraum	139 cm3
Ölfüllmenge	0.6 l (Rasenmäher Öl SAE 30)
Tankinhalt	1.0 l (bleifreies Benzin 95-Oktan)
Schnittweite	508 mm
Schnitthöhe	25-75 mm, zentral verstellbar
Schnitthöhepositionen	6
Raddurchmesser (vorne/hinten)	178 / 254 mm
Schalldruckpegel LpA	81.4 dB(A), K=2.5 dB(A)
Schallleistungspegel LwA	94.6 dB(A), K=0.44 dB
Garantierter Schallleistungspegel LwA	98 dB(A)
Vibration, m/s2	8.802, k=1.5m/s2
Grösse (LxBxH), mm	1345x675x1040
Gewicht	27.5 kg

SICHERHEITSHINWEISE

ACHTUNG! Vor Verwendung dieses Gerätes lesen Sie bitte die Gebrauchsanleitung sorgfältig durch und machen Sie sich mit sämtlichen Bedienelementen und Funktionen vertraut. Missachten von Sicherheitsvorkehrungen und Hinweisen kann zu Unfällen mit schweren Verletzungen, z.B. durch Erstickung, Verbrennung und herumfliegende Gegenstände, führen und/oder Beschädigung des Gerätes sowie der Gegenstände und Personen in der unmittelbaren Umgebung verursachen. Für solche Fälle übernimmt der Hersteller keine Verantwortung.

Bewahren Sie diese Gebrauchsanleitung für eine spätere Verwendung sorgfältig auf. Falls Sie das Gerät an andere Personen weitergeben, geben Sie diese Gebrauchsanleitung bitte mit.

Bildsymbole

A1: Allgemeiner Gefahrenhinweis. Vor Verwendung dieses Gerätes lesen Sie bitte die Gebrauchsanleitung sorgfältig durch und machen Sie sich mit sämtlichen Bedienelementen und Funktionen vertraut.

A2: Verletzungsgefahr durch heraus geschleuderte Gegenstände. Achten Sie auf die in der Nähe stehenden Personen. Halten Sie genügend Abstand.

A3: Arbeiten Sie nicht an Flächen mit einer Neigung von mehr als 15°.

A4: Vor jeglichen Arbeiten am Gerät entfernen Sie unbedingt den Stecker von der Zündkerze.

A5: Halten Sie sich fern von rotierenden Teilen. Es besteht Verletzungsgefahr durch das scharfe Messer. Nicht unterhalb von Gerätegehäuse greifen und auf die Füsse achten.

A6: Bei Wartungsarbeiten besteht Verletzungsgefahr durch scharfe Geräteteile, insbesondere beim Arbeiten am Schnittmesser.

A7: Stellen Sie den Motor komplett ab, bevor Sie das Gerät verlassen.

A8: Achten Sie darauf, dass sich beim Mähen keine Personen, insbesondere Kinder, in der Umgebung aufhalten.

A9: Tragen Sie beim Mähen den Hörschutz und die Schutzbrille

Allgemeine Hinweise

- Das Gerät ist ausschliesslich für den Privatgebrauch und zur Pflege von hauseigenen Gras- und Rasenflächen bestimmt, jedoch nicht für Mähen in öffentlichen Anlagen, Parks, Land- und Forstwirtschaft. Eine jährliche Nutzung soll 50 Stunden nicht übersteigen. Für gewerblich eingesetzte Geräte übernimmt der Hersteller keine Garantie.

- Das Gerät darf nicht von Kindern unter 16 Jahren, Personen mit eigenschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Personen, die mit dem Gerät nicht vertraut sind, genutzt werden.

- Das Gerät darf nicht von Personen verwendet werden, die müde sind und/oder unter Einfluss von Alkohol, Drogen und/oder Medikamenten stehen.

- Es ist nicht gestattet, das Gerät zum Trimmen von Büschen, Hecken und Sträuchern, zum Schneiden und Zerkleinern von Rankgewächsen oder Mähen von Rasen auf Dachpflanzungen oder in Balkonkästen zu verwenden. Weiterhin ist auch nicht gestattet, das Gerät zum Zerkleinern von Baum- und Heckenabschnitten, Absaugen von Gehwegen sowie zum Einebnen von Bodenunebenheiten zu verwenden.

Sicherheit bei Arbeitsvorbereitung

• Tragen Sie angemessene, geschlossene Kleidung, lange Hosen, Handschuhe und geschlossene, rutschfeste Schuhe. Niemals barfuss oder mit offenen Sandalen arbeiten.
• Schmuck, weite Kleidung oder offene lange Haare können von beweglichen Teilen erfasst werden.
• Tragen Sie immer Schutzbrille und Hörschutz.
• Falls durch die Arbeit Staub erzeugt wird, tragen Sie eine Atemmaske.
• Sorgen Sie bei der Arbeit für einen sicheren Stand und behalten Sie jederzeit das Gleichgewicht.
• Seien Sie stets aufmerksam. Achtloses Handeln kann schnell zu schweren Verletzungen führen.
• Sicherheitselemente und Bedienelemente müssen gut zugänglich bleiben.
• Defekte Schutzvorrichtungen, Abdeckungen oder Geräteteile müssen vor dem Gebrauch durch einen Fachmann repariert oder ersetzt werden.
• Überprüfen Sie, ob die beweglichen Teile und Schalter einwandfrei funktionieren. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Gerätes zu gewährleisten.
• Benutzen Sie das Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten lässt.
• Vor der Verwendung vergewissern Sie sich, dass keine Werkzeuge oder andere Fremdteile sich am Gerät befinden.
• Beseitigen Sie Fremdkörper wie Steine, Stöcke, Äste, Knochen und Drähte von der zu bearbeitenden Fläche.

Sicherheit für Benzin angetriebene Geräte

- Das Gerät erzeugt sehr giftige Dämpfe und Abgase, wie z.B. Kohlenmonoxid. Es ist

unsichtbar, geruchs- und geschmackslos, kann aber sehr schnell zur Vergiftung oder sogar zum Tod führen. Das Gerät darf deswegen ausschliesslich im Freien gestartet und verwendet werden.

• Achten Sie darauf, dass keine Abgase durch Luftzug in geschlossene Räume (Wohnung, Keller, Garage) durch offene Fenster und Türen eindringen können.
• Benzin und seine Dämpfe sind hoch entzündlich! Beim Hantieren mit Benzin besteht absolutes Rauchverbot, es darf kein Feuer, Glut oder elektrischer Funken in der Nähe sein. Benutzen Sie kein Mobiltelefon.
• Das Gerät darf nur im abgeschalteten und abgekühlten Zustand und nur im Freien getankt werden. Niemals beim laufenden oder heissem Motor den Tank- oder Öldeckel öffnen. Verschüttetes Benzin kann sich an heissen Motorteilen entzünden.
• Verwenden Sie zum Tanken nur geeignete Benzinkanister und einen Trichter. Falls Benzin verschüttet wird, wischen Sie den Bereich mit einem Tuch ab und lassen Sie die Reste komplett verdampfen, bevor Sie das Gerät erneut starten.
• Vermeiden Sie Kontakt vom Benzin und Öl mit der Haut und Augen. Bei zufälligem Kontakt soll die Kontaktstelle gründlich mit Wasser abgespült werden. Bei Kontakt mit Augen ist sofort ein Arzt aufzusuchen.
• Atmen Sie die Dämpfe nicht ein.
• Tanken Sie das Gerät niemals zu voll. Benzin braucht Platz zum Ausdehnen.
• Einige Motorteile können während des Betriebes sehr heiss werden. Fassen Sie niemals den Motor an, wenn das Gerät eingeschaltet ist. Auch nach dem Abstellen bleibt der Motor noch lange Zeit heiss.
• Es dürfen keine Schutzvorrichtungen von dem Motor entfernt werden. Es besteht höchste Verbrennungsgefahr.

Sicherheit bei Verwendung

- Arbeiten Sie nur bei Tageslicht oder bei einer ausreichenden künstlichen Beleuchtung.

- Verwenden Sie das Gerät nicht bei Regen oder bei nassem Gras.

- Kippen Sie das Gerät nicht, wenn Sie den Motor starten.

- Bewegen Sie das Gerät ruhig, laufen Sie nicht.

- Achten Sie auf nebenstehende Personen, Kinder und Tiere. Der Bediener ist für die Verletzungen an anderen Menschen oder Beschädigungen an deren Eigentum verantwortlich.

- Wenn Sie eine geneigte Fläche bearbeiten müssen, achten Sie darauf, dass Sie festen Tritt haben, quer zur Neigung und niemals auf- und abwärts arbeiten. Bearbeiten von Flächen mit einer Neigung über 15° ist nicht erlaubt. Es kann zum Herauslaufen vom Öl und Benzin, Beschädigung vom Gerät, Brand oder Explosion führen.

- Seien Sie besonders vorsichtig beim Richtungswechsel. Rückwärtsgehen soll vermieden werden.

- Schalten Sie das Gerät ab, wenn Sie über eine nicht bepflanzte Fläche fahren müssen.

- Heben oder kippen Sie das Gerät niemals beim laufenden Motor.

- Das mit dem Gerät verwendete Messer muss scharf, sauber und defektfrei sein. Stumpfes oder defektes Messer kann sich negativ auf das Ergebnis Ihrer Arbeit auswirken. Brechende Teile eines defekten Messers können geschleudert werden und nebenstehende Personen verletzen oder Gegenstände beschädigen.

- Achten Sie darauf, dass Ihre Hände und Füsse mit rotierenden Teilen nicht in Berührung kommen.

- Falls ein harter Gegenstand (z.B. ein Stein) getroffen wird, stellen Sie den Motor ab, ziehen Sie den Zündkerzenstecker ab und untersuchen Sie das Gerät auf mögliche Beschädigungen, bevor Sie Ihre Arbeit fortsetzen. Tun Sie es auch, falls das Gerät

ungewöhnlich stark vibriert. Starke Vibration oder ungewöhnliche Geräusche sind Hinweise auf eine mögliche Beschädigung.

Achtung: Nach dem Ausschalten des Gerätes, rotiert das Messer noch einige Sekunden weiter. Vergewissern Sie sich, dass das Messer komplett zum Stillstand gekommen ist, bevor sie am Gerät arbeiten. Fassen Sie niemals ein rotierendes Messer an.

Sicherheit bei Wartung

- Schalten Sie das Gerät aus, warten Sie bis die rotierende Teile komplett zum Stehen kommen und ziehen Sie den Stecker von der Zündkerze, bevor Sie mit Wartungs-, Reparatur- oder Reinigungsarbeiten beginnen. Warten Sie bis das Gerät sich abgekühlt hat.

- Überprüfen Sie regelmässig den Zustand des Gerätes. Ersetzen Sie die beschädigten oder abgenutzten Teile nur durch Originalzubehör. Bei Verwendung von nicht Originalzubehör übernimmt der Hersteller keine Haftung für die möglichen Verletzungen der Personen oder Beschädigungen des Gerätes.

- Beim Arbeiten am Messer muss auf den Schutz von Händen geachtet werden. Tragen Sie die angemessenen Handschuhe.

- Vergewissern Sie sich, dass nach der Wartung alle Schutzvorrichtungen, Muttern, Bolzen und Schrauben sicher installiert und angezogen sind.

- Vergewissern Sie sich, dass nach der Wartung keine Werkzeuge oder andere Fremdteile sich am Gerät befinden.

- Reparaturarbeiten dürfen nur von qualifizierten und autorisierten Personen durchgeführt werden.

Sicherheit bei Aufbewahrung

- Das Gerät darf nur in gut gelüfteten Räumen aufbewahrt werden.

• Vor Aufbewahrung muss sich das Gerät komplett abkühlen.
• Es muss frei von Schmutz und Gras sein. Getrocknetes Gras kann bei der nächsten Anwendung entzünden.
• Das Gerät darf nicht gekippt werden. Es besteht die Gefahr für das Herauslaufen von Öl und Benzin.
• Benzin und Öl dürfen nur in dafür geeigneten geschlossenen Kanister, fern von Zündquellen, aufbewahrt werden.
• Zugang zum Gerät und zum Benzin durch Kinder und Unbefugte ist zu verhindern.

Sicherheit beim Transport

• Das Gerät darf nur im ausgeschalteten und abgekühlten Zustand transportiert werden.
• Das Gerät darf nur mit einem leeren Benzintank transportiert werden.
• Das Gerät soll beim Transport rollsicher befestigt werden.
• Das Gerät darf beim Transport nicht gekippt werden, da das Öl oder die Benzinreste rauslaufen können.

Restrisiken durch Vibration und Lärm

Befolgen Sie die folgenden Anweisungen um die Auswirkungen auf Ihr Körper durch Vibration und Lärm zu reduzieren.

• Verwenden Sie das Gerät nur für Zwecke, für die es vorgesehen ist.
• Das Gerät soll ordnungsgemäss gewartet und gepflegt werden. Defekte Teile sollen sofort repariert oder getauscht werden. Auf ausreichende Schmierung ist zu achten.
• Halten Sie das Gerät immer fest mit beiden Händen.
• Planen Sie Ihre Arbeit so, dass zwischen vibrations- und lärmreichen Arbeitsphasen genügend Erholungspausen eingebaut werden.
• Tragen Sie den Hörschutz. Dadurch wird die Lärmbelastung reduziert.

- Tragen Sie die Handschuhe. Dadurch wird die Übertragung der Vibration etwas reduziert.

Bei längerer Vibrationseinwirkung können folgende Symptome auftreten:

• Taubheitsgefühl in den Fingern / Fingerspitzen,
  • Kraftverlust in den Händen,
• Fingerspitzen verfärben sich. Zuerst werden Sie weiss und anschliessend rötlich.

Beim Auftreten von diesen oder ähnlichen Symptomen ist sofort ein Arzt aufzusuchen.

FUNKTION

Gerätekomponenten (Bild B)

B1: Oberer Griffbügel
B2: Startseilzug
B3: Unterer Griffbügel
B4: Fixierung des unteren Griffbügels
B5: Hinterrad
B6: Schnitthöheneinstellung
B7: Seitenauswurf
B8: Vorderrad
B9: Einspritzknopf
B10: Motor
B11: Fixierung des oberen Griffbügels
B12: Motor-Schalthebel
B13: Zündkerze / Zündkerzenstecker
B14: Schalldämpfer, Berührungsschutz
B15: Öleinfüllschraube
B16: Benzintank und Deckel
B17: Luftfilter

Lieferumfang (Bild C)

• Packen Sie das Gerät und sämtliche Teile seitlich aus dem Karton vorsichtig aus. Das Gewicht des Gerätes ist mehr als 30 kg. Heben Sie das Gerät nicht alleine! Bei Bedarf holen Sie sich entsprechende Hilfe.

• Überprüfen Sie, ob alle Teile vollständig und frei von Beschädigungen sind:

• 1 x Rasenmäher mit dem oberen Griffbügel

• 1 x Stangen des unteren Griffbügels
• 1 x Stange des unteren Griffbügels mit Startseilzughalter
• 1 x Seitenauswurf
• 1 x Frontplatte
• 2 x Schrauben
• 2 x Muttern
• 4 x Flügelmuttern
• 4 x Unterlegscheiben
• 4 x Schrauben
• 2 x Vorderräder
• 2 x Radkappen für Vorderräder
• 2 x Hinterradabdeckungen
• 2 x Schrauben
• 2 x Hinterräder
• 2 x Radkappen für Hinterräder
• 4 x Unterlegscheiben
• 4 x Muttern
• 2 x Scheiben

• 1 x Gebrauchsanleitung

• Sollten Sie feststellen, dass der Lieferumfang von Ihrem Gerät nicht vollständig oder beschädigt ist, wenden Sie sich bitte an Ihren Händler.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantie auf.
• Achtung! Das Verpackungsmaterial enthält Kunststoffbeutel, Folien und Kleinteile, die von Kindern verschluckt werden können. Es besteht Erstickungsgefahr.
• Achtung! Seien Sie vorsichtig beim Auspacken und berühren Sie nicht das scharfe Messer auf der Unterseite des Gerätes.

Montage und Vorbereitung

D1: Montieren Sie die Stangen des unteren Griffbügels wie abgebildet. Achten Sie darauf der die Stange mit dem Startseilzughalter auf der rechten Seite montiert ist. Schrauben Sie den oberen Griffbügel (B1) an den unteren Griffbügel an. Achten Sie darauf, dass keine Kabel und Seilzüge eingeklemmt werden.

D2: Schrauben Sie die beiden inneren Hinterrad Abdeckungen mit je einer Schraube an das Gehäuse des Rasenmähers wie abgebildet an.

D3: Setzen Sie die Unterlegscheibe auf die Radachse auf. Befestigen Sie das Rad mit einer Mutter und Scheibe auf der Radachse. Setzen Sie die Radkappe auf. Montieren Sie auf diese Weise alle 4 Räder.

D4: Verlegen Sie den Seilzug des Motor-Schalthebels (B12) und befestigen Sie ihn mit den Kabelklemmen am Griffbügel. Achten Sie darauf, dass der Seilzug fern von beweglichen Komponenten bleibt und genügend Spiel hat. Um den Seilzug am Motor-Schalthebel zu befestigen, nehmen Sie den Motor-Schalthebel aus der Halterung raus. Das können Sie tun, indem Sie den Motor-Schalthebel leicht zusammendrücken, bis er aus dem Loch im oberen Griffbügel rausspringt. Ziehen Sie das Seil von aussen in das entsprechende Loch im Schalthebel durch und hacken Sie ihn ein. Anschliessend drücken Sie den Motor-Schalthebel wieder leicht zusammen und setzen Sie ihn in das entsprechende Loch im oberen Griffbügel (B1) wieder ein.

D5: Schrauben Sie die Frontplatte mit zwei Schrauben und Muttern wie abgebildet an.

D6: Wenn Sie das gemähte Gras seitlich auswerfen möchten, heben Sie den seitlichen Deckel und installieren Sie den seitlichen Auswurf (B7).

D7: Öl einfüllen. Schrauben Sie die Öleinfüllschraube (B15) auf und füllen Sie ca. 0.6 Liter Öl (SAE-30) ein. Nach ca. 1 Minute

prüfen Sie den Ölstand. Achten Sie darauf, dass der Rasenmäher dabei waagerecht steht. Der Messstab ist an der Öleinfüllschraube befestigt. Stecken Sie den Messstab in die Öleinfüllöffnung bis zum Anschlag ein, ohne die Öleinfüllschraube einzuschrauben. Ziehen Sie den Messstab wieder heraus und kontrollieren Sie den Stand. Bei korrektem Ölstand steht das Öl zwischen der Markierung MAX und MIN. Nach dem Erreichen vom geforderten Füllstand schrauben Sie die Öleinfüllschraube wieder fest ein.

D8: Benzin einfüllen. Öffnen Sie den Deckel vom Kraftstofftank (B16). Füllen Sie langsam, evtl. durch einen Trichter, sauberes und frisches, bleifreies Benzin ein. Schliessen Sie den Deckel wieder zu. Beachten Sie unbedingt die Sicherheitshinweise aus diesem Handbuch!

Betrieb

WICHTIG! Ihr Gerät wird ohne Öl und Benzin ausgeliefert. Vor Inbetriebnahme müssen Sie Öl und Benzin einfüllen. Beim Starten ohne Öl wird der Motor irreparabel beschädigt. Ein solcher Schaden ist ausdrücklich von der Garantie ausgeschlossen.

E1: Das Gerät ist mit einer zentralen 6-stuffigen Schnitthöhenverstellung (B6) ausgestattet, die Ihnen erlaubt, die Rasenhöhe zwischen 25 und 75 mm einzustellen. Zum Verstellen der Höhe ziehen Sie den Griff der Schnitthöhenverstellung (B6) etwas zur Seite und verschieben Sie ihn in die gewünschte Position. Die Höhenverstellung darf nur bei einem komplett ausgeschalteten Gerät durchgeführt werden!

E2: Bei niedrigen Temperaturen, vorm Starten des Motors betätigen Sie den Einspritzknopf (B9) je nach Umgebungstemperatur 1-4 Mal.

E3: Zum Starten des Gerätes ziehen Sie den Motor-Schalthebel (B12) an und halten Sie ihn angezogen.

E4: Ziehen Sie den Startseilzug (B2) langsam an, bis Sie Widerstand verspüren. Ziehen Sie schnell und kräftig am Startseilzug. Nach dem Starten des Motors lassen Sie den Startseilzug nicht los, sondern lassen Sie ihn vorsichtig in seine Ausgangsposition zurücklaufen. Falls der Motor beim ersten Mal nicht anspringt, wiederholen Sie den Vorgang.

E5: Zum Ausschalten des Motors lassen Sie den Motor-Schalthebel (B12) wieder los. Der Motor schaltet sich ab. Wichtig! Nach Loslassen des Motor-Schalthebels bleibt das Messer noch für einige Sekunden in Bewegung. Warten Sie unbedingt, bis der Motor und das Messer zum kompletten Stillstand gekommen sind, bevor Sie das Gerät transportieren oder irgendwelche Arbeiten am Gerät durchführen.

Tipps zum Mähen

• An Ihrem Gerät kann die Rasenhöhe zwischen 25 und 75 mm eingestellt werden. Um eine optimale Rasenfläche zu erhalten, empfehlen wir Ihnen die mittlere Schnitthöhe zwischen 30 und 50 mm zu verwenden.
• Bei einem zu hohen Gras empfehlen wir Ihnen in Stufen zu mähen. D.h. zuerst mit maximaler Schnitthöhe mähen und anschliessend im zweiten oder dritten Gang das Gerät auf die gewünschte Schnitthöhe einstellen.
• Bei einer unebenen Rasenfläche empfehlen wir mit der höchsten Einstellung zu mähen.
• Das Mähen vom zu feuchten oder nassen Gras soll vermieden werden. Die Schnittleistung des Gerätes sowie die Mähqualität werden dabei sehr negativ beeinflusst.
• Mähen Sie möglichst in geraden Bahnen. Dabei sollen die Bahnen sich um einige Zentimeter überlappen.

PFLEGE UND WARTUNG

Für eine lange, sichere und zuverlässige Nutzung wird eine regelmässige Pflege und Wartung dringend empfohlen. Wir empfehlen Ihnen das Gerät nach jeder Benutzung zu reinigen.

Achtung: Das Gerät darf nur im ausgeschalteten und abgekühlten Zustand gepflegt und gewartet werden. Trennen Sie unbedingt den Stecker der Zündkerze bevor Sie mit der Arbeit beginnen. Beim Arbeiten am Messer muss auf den Schutz von Händen geachtet werden. Tragen Sie die angemessenen Handschuhe.

Das Gerät sollte nicht gekippt werden, da das Öl oder Benzin rauslaufen können. Falls es für die Reinigung oder Wartung erforderlich sein sollte, muss man beim Kippen darauf achten, dass die Zündkerze und der Luftfilter stets nach oben gerichtet sind. Andernfalls kann das Öl oder Benzin den Luftfilter und die Zündkerze verschmutzen und den Motor beschädigen. Leeren Sie vorm Kippen den Benzintank.

Es dürfen keine Manipulationen am Vergaser oder Steuerelementen des Motors vorgenommen werden. Die Werkseinstellung müssen beibehalten werden.

Reinigung und Inspektion

F1: Ziehen Sie den Stecker der Zündkerze ab. Entfernen Sie die Grasreste, den Staub und Schmutz mit einer Bürste von der Geräteoberfläche. Alternativ kann auch Druckluft verwendet werden. Tragen Sie dabei Hör- und Augenschutz. Achten Sie darauf, dass keine Personen sich in der Umgebung aufhalten.

F2: Für die Vorreinigung der Unterseite des Gerätes kann ein eingebauter Wasseranschluss genutzt werden. Stellen Sie dazu das Gerät auf einer geraden Fläche ab. Stellen Sie die niedrigste Schnitthöhenposition ein. Schliessen

Sie ein Wasserschlauch an und lassen sie das Wasser laufen. Starten Sie den Motor und lassen Sie ihn für 1-2 Minuten mit hoher Drehzahl laufen. Das rotierende Messer wird das Wasser durch das Gehäuse schleudern und es reinigen. Optimales Ergebnis erhalten Sie, wenn Sie die Wasserreinigung direkt nach dem Mähen durchführen.

Reinigen Sie Ihr Gerät nie mit einem Hochdruckreiniger. Benutzen Sie insbesondere zur Reinigung von Plastikteilen keine Chemikalien, Benzin oder Lösungsmittel. Dies kann unter Umständen zur Schädigung von diesen Teilen sowie vom Schutzlack führen. Reiben Sie das Gerät mit einem feuchten Tuch ab.

- Überprüfen Sie regelmässig, ob alle Schrauben, Muttern und Bolzen richtig angezogen sind.

- Prüfen Sie, ob alle Schutzvorrichtungen und Abdeckungen richtig angebracht und funktionsfähig sind. Beschädigte oder abgenutzte Teile müssen durch Originalzubehör ersetzt werden.

- Wir empfehlen Ihnen das Gerät einmal im Jahr bei einem Fachhändler überprüfen und warten zu lassen.

F3: Überprüfen Sie die Spannung des Seilzuges des Motor-Schalthebels. Falls der Seilzug lose durchhängt, können Sie ihn einfach durch Anziehen oder Lösen der Schraube am Motorblock wieder spannen.

Wartungsplan

Vor jedem Gebrauch:

• Ölstand prüfen,
• Bereich um Schalldämpfer und Bedienungselemente reinigen,
• Lufteinlassgitter reinigen,
• Kontrollieren, ob Zündkerze, Schalldämpfer, Deckel und Filter an ihren Plätzen sicher befestigt sind.

Nach den ersten 5 Stunden:

• Öl wechseln,
• Luftfilter reinigen.

Alle 25 Betriebsstunden oder nach 3 Monaten:

• Öl wechseln,
• Luftfilter reinigen,
• Kontrollieren, ob alle Kraftstoffleitungen, Tank, Tankdeckel und Anschlüsse frei von Rissen und Undichtigkeiten sind.

Alle 50 Betriebsstunden oder nach 6 Monaten:

• Zündkerze kontrollieren und reinigen,
• Messer kontrollieren, bei Bedarf schärfen oder austauschen.

Alle 250 Betriebsstunden oder nach 24

Monaten:

• Zündkerze austauschen,
• Messer austauschen,
• Luftfilter austauschen (bei hohem Staubaufkommen evtl. öfter),
• Kraftstoffleitungen kontrollieren und evtl. austauschen,
• Ventilspiel kontrollieren (falls Leistungsprobleme auftreten).

Zur Durchführung der Wartungsarbeiten müssen geeignete Werkzeuge und Originalzubehör eingesetzt werden. Die Wartungsarbeiten sind nur durch erfahrenes Personal durchzuführen.

Messerwartung

F4: Für die Durchführung der Messerwartung soll das Gerät auf die Seite, mit dem Luftfilter nach oben, gekippt werden. Dadurch wird verhindert, dass Öl und Benzin herauslaufen. Benzintank soll leer sein. Wichtig! Das Messer ist scharf. Schützen Sie Ihre Hände und tragen Sie die angemessenen Handschuhe.

- Überprüfen Sie das Messer auf Beschädigungen, Risse und Korrosion. Das beschädigte Messer muss durch ein neues

ersetzt werden. Verwenden Sie nur Originalzubehör. Empfohlenes Originalzubehör entnehmen Sie bitte unserer Webseite.

• Überprüfen Sie, ob das Messer noch scharf genug ist. Ein stumpfes Messer kann von einem Fachmann wieder geschärft und gewuchtet werden. Dazu muss es abmontiert werden.
• Falls Sie das Messer abbauen, benutzen Sie unbedingt einen Drehmomentschlüssel (nicht im Lieferumfang). Lösen Sie die Schraube und nehmen Sie die Schraube, Scheibe, das Messer und die Messerhalterung so wie abgebildet (F4) ab. Evtl. müssen Sie dabei mit Hilfe eines Holzblocks das Messer am Rotieren hindern. Tauschen oder schärfen Sie das Messer und montieren Sie es in der gleichen Reihenfolge wieder.

Zündkerzenwartung

F5: Ziehen Sie den Zündkerzenstecker von der Zündkerze ab. Achten Sie darauf, dass Bereich um die Zündkerze frei von Schmutz und Staub ist.

F6: Schrauben Sie die Zündkerze mit einem Zündkerzenschlüssel (nicht im Lieferumfang) ab.

F7: Kontrollieren Sie die Isolierung und die Dichtung (A). Reinigen Sie die Elektroden mit einer Stahlbürste. Messen Sie den Abstand zwischen den Elektroden. Der Abstand soll zwischen 0.7-0.8 mm liegen. Falls die Kerze beschädigt ist, muss Sie durch eine neue ersetzt werden (Typ: TORCH F7RTC oder ähnlich). Schrauben Sie geprüfte oder neue Zündkerze wieder ein und setzen Sie den Zündkerzenstecker auf.

Lüftfilterwartung

F8: Reinigen Sie den Bereich um den Luftfilter bevor Wartung.

• Öffnen Sie das Luftfiltergehäuse. Nehmen Sie den Filter (A) und das Schaumstoffelement (B) heraus.
• Reinigen Sie das Luftfiltergehäuse (C) mit einem feuchten Tuch. Achten Sie darauf, dass kein Schmutz in den Motor gelangt.
• Klopfen Sie den Filter (A) an einer harten Fläche aus. Alternativ kann Druckluft oder Staubsauger verwendet werden. Tragen Sie dabei Hör-, Atem- und Augenschutz. Achten Sie darauf, dass keine Personen sich in der Umgebung aufhalten.
• Falls zwischen dem Filter und dem Deckel ein Schaumstoffelement (B) eingesetzt wird, kann dieser mit Seifenwasser ausgewaschen werden. Danach soll das Wasser aus dem Schaumstoffelement komplett ausgepresst werden. Zum Schluss soll das Schaumstoffelement mit ganz wenig Öl getränkt und nochmals ausgepresst werden, damit das überflüssige Öl rausläuft.
• Setzen Sie den Luftfilter zurück in das Gehäuse ein und schliessen Sie den Deckel (D) wieder zu.

Ölwechsel

• Schalten Sie den Motor ein und lassen Sie ihn ca. 3 Minuten laufen, damit das Öl warm wird. Achten Sie darauf, dass der Motor nicht zu lange läuft und nicht heiss wird. Es besteht sonst Verbrennungsgefahr.
• Schrauben Sie die Öleinfüllschraube (B15) auf. Achten Sie darauf, dass Bereich um die Öleinfüllöffnung frei vom Schmutz und Staub ist.
• Saugen Sie das warme Öl mit einer Ölspritze (nicht im Lieferumfang) ab und fügen Sie das dem geeigneten Altölbehälter zu.
• Füllen Sie ca. 0.6 Liter frisches, sauberes Öl (SAE-30) ein.

- Nach ca. 1 Minute prüfen Sie den Ölstand. Achten Sie darauf, dass der Rasenmäher dabei waagerecht steht. Der Messstab ist an der Öleinfüllschraube befestigt. Stecken Sie den Messstab in die Öleinfüllöffnung bis zum Anschlag ein, ohne die Öleinfüllschraube einzuschrauben (Bild D7). Ziehen Sie den Messstab wieder heraus und kontrollieren Sie den Stand. Bei korrektem Ölstand steht das Öl zwischen der Markierung MAX und MIN. Motor nicht überfüllen.

• Nach dem Erreichen vom geforderten Füllstand schrauben Sie die Öleinfüllschraube wieder fest ein.
• Altöl und Ölgebinde müssen gesammelt und bei einer Entsorgungsstelle vor Ort abgegeben werden.

Aufbewahrung

• Das Gerät soll sauber und trocken in einem geschlossenen und gut gelüfteten Raum, ausserhalb der Reichweite von Kindern, aufbewahrt werden.
• Das Gerät soll sich vorm Verstauen vollständig abgekühlt haben.
• Wird das Gerät über längere Zeit nicht verwendet, z.B. über die Wintermonate, so ist dafür zu sorgen, dass der Benzintank geleert wird. Sie können das Benzin soweit wie möglich mit einer Benzinpumpe absaugen. Anschliessend können Sie den Motor starten und warten, bis die Reste aus dem Tank und aus den Leitungen des Motors verbraucht sind.
• Weiterhin empfehlen wir bei einer längeren Aufbewahrung des Gerätes den Zylinder zusätzlich zu schmieren. Entfernen Sie dazu die Zündkerze und geben Sie ca. 1 Esslöffel Öl in den Zylinder. Danach ziehen Sie kurz an dem Startseil um das Öl zu verteilen. Anschliessend drehen Sie die Zündkerze wieder ein, setzen Sie aber den Zündkerzenstecker nicht auf.

- Zum Schutz vor Rost können Metallteile des Rasenmähers leicht mit Öl eingeschmiert werden.

KONFORMITÄT

Wir erklären auf eigene und alleinige Verantwortung, dass die von unserem Werk in Serienfertigung hergestellten Geräte:

LM5103G M

folgenden harmonisierten EU-Richtlinien und EU-Normen hinsichtlich der Sicherheit und produktspezifischen Standards entsprechen:

2006/42/EC, 2014/30/EU, 2000/14/EC_2005/88/EC, Annex VI

Angewendete Normen:

EN ISO 5395-1:2013, EN ISO 5395-2:2013, AfPS GS 2014:01, EN ISO 14982:2009, EN ISO 3744:2010, ISO 11094:1991

Garantierter Schallleistungspegel LwA, 98 dB(A) Maximale gemessene Vibration 8.802 m/s ^2

Benannte Stelle:

Societe Nationale de Certification et d'Homologation, 11, route de Luxemburg, L-5230 Sandweiler, NO. 0499

Unterlagen werden aufbewahrt am Sitz des Herstellers: HPP AG, Churerstrasse 135, CH-8808 Pfäffikon SZ.

EU-Importeur: HPP Pro GmbH, Rheinblick 7, DE-79725 Laufenburg.

Pfäffikon SZ, den 15.01.2018

Wichtig! Wenn Sie am Gerät arbeiten, achten Sie unbedingt darauf, dass das Gerät ausgeschaltet und abgekühlt ist. Klemmen Sie den Zündkerzenstecker ab.

Folgende Probleme können auftreten:

- Falls der Motor nicht startet, prüfen Sie, ob der Motor-Starthebel betätigt wird, genügend Benzin im Tank vorhanden, die Zündkerze richtig eingeschraubt und der Zündkerzen-stecker angeschlossen ist, sowie ob die Zündkerze nicht defekt oder verschmutzt ist. Bei niedriger Umgebungstemperatur betätigen Sie mehrmals den Einspritzknopf (B9/E2).

- Falls der Motor unruhig läuft, prüfen und reinigen Sie den Luftfilter und die Zündkerze und kontrollieren Sie den Kraftstoff.

- Falls das Gerät unruhig läuft, prüfen Sie, ob alle Schrauben richtig angezogen sind und ob das Messer gewuchtet und unbeschädigt ist.

- Falls der Rasen lückenhaft gemäht wird, prüfen Sie, ob das Messer scharf ist.

GARANTIE

Ihr Gerät hat eine gesetzlich vorgeschriebene Gewährleistungsfrist von 2 Jahren. Zusätzlich zu dieser Gewährleistung versprechen wir Ihnen, bei einer ausschliesslich privaten, nicht gewerblichen oder handwerklichen Nutzung, eine 24-monatige Garantie ab Kaufdatum des Gerätes. Die Garantie erstreckt sich auf die Behebung von Material- und/oder Herstellungsfehler.

Bei Registrierung Ihres HYUNDAI Produktes innerhalb von 8 Wochen nach dem Kauf im HYUNDAI Web-Shop, verlängern wir, bei

ausgewählten Produktgruppen, die Garantie um zusätzlich 1 Jahr. In diesem Fall erhalten Sie einen Garantieschein mit insgesamt 3 Jahren HYUNDAI Garantie.

Von der Garantie ausgeschlossen sind Verschleissteile, wie Messer, Zündkerze, Filter und Startseilzug. Weiterhin werden durch die Garantie keine Schäden und Mängel abgedeckt, die durch fehlerhafte Montage, nicht Beachtung der Hinweise der Betriebsanleitungen des Gerätes und des Motors, mangelnde Wartung und Instandhaltung, unsachgemässe oder übermässige Anwendung, äussere Umwelt- und Krafteinwirkungen, Verwendung von falschen oder qualitativ schlechten Kraft- und Schmierstoffen, Veränderungen am Gerät oder Benutzung von nicht originalen Teilen entstehen. Starten des Gerätes ohne Öl führt zu einem irreparablen Schaden des Motors, der ebenfalls von der Garantie und Gewährleistung nicht gedeckt ist. Vollständige Beschreibung der Garantieansprüche entnehmen Sie bitte den aktuell gültigen Garantiebedingungen des Herstellers. Diese werden im Web-Shop des Herstellers veröffentlicht.

Unsere Produkte werden unter strengsten Qualitätsanforderungen produziert. Sollte Ihr Gerät jedoch unerwarteter Weise ausfallen, bedauern wir das sehr. Garantiefälle werden zentral durch unseren HYUNDAI Servicepartner in Deutschland abgewickelt. Die aktuelle Information zum HYUNDAI Servicepartner finden Sie in unserem Web-Shop

für Deutschland:

www.hyundaipower-de.com

für die Schweiz:

www.hyundaipower-ch.com

Ihre Rechnung gilt als Garantieschein, bitte bewahren Sie diese sorgfältig auf.

Originalteile können jederzeit beim Servicepartner oder im Web-Shop des

Herstellers bestellt werden. Geben Sie dazu die Bezeichnung und die Seriennummer des Gerätes an.

ENTSORGUNG

Die Verpackung enthält wiederverwertbare Stoffe und muss umweltgerecht entsorgt werden. Auch Ihr nicht mehr gebrauchsfähiges Gerät muss getrennt von dem Hausmüll gesammelt und entsorgt werden. Der Besitzer muss sich um eine umweltgerechte Entsorgung kümmern.

Es ist kein Hausmüll! Informieren Sie sich über die entsprechenden

Sammelstellen bei der örtlichen

Behörde oder Ihrem Händler.

Altöl, Ölgebinde müssen bei einer geeigneten Entsorgungsstelle vor Ort gesammelt und entsorgt werden.
