Produkttyp	Fahrzeug-Audio-Interface
Marke	Alpine
Modell	APF-S102VW
Kompatible Fahrzeuge	VW Caddy (ab 2015), Sharan (ab 2015), T6 (ab 2015), Beetle (ab 2015), Jetta (ab 2015), Tiguan (ab 2015)
Abmessungen (ca.)	50 x 30 x 10 mm
Gewicht (ca.)	50 g
Stromversorgung	12 V DC (Fahrzeugbordnetz)
Funktionen	Lenkradfernbedienungsadapter, Bluetooth-Schnittstelle, Freisprecheinrichtung
Lenkradsteuerung	Unterstützt Lautstärke, Sendersuche, Telefontasten
Bluetooth	Freisprechen und Audio-Streaming
Installation	Plug & Play, kein Kabelschneiden erforderlich
Kompatibel mit	Alpine und andere Aftermarket-Radios
Steckerbelegung	ISO-Stecker, angepasst an VW
Farbe	Schwarz
Material	Kunststoff, Metallkontakte
Betriebstemperatur	-20 °C bis +60 °C
Lagertemperatur	-30 °C bis +70 °C
Reinigung	Nur mit trockenem Tuch abwischen
Sicherheitshinweise	Vor Installation Batterie abklemmen, Fachgerechte Montage erforderlich
Ersatzteile	Nicht einzeln erhältlich, bei Defekt Austausch des gesamten Geräts
Reparatur	Nur durch autorisiertes Fachpersonal
Lieferumfang	Interface, Anleitung, Kabelbaum

Häufig gestellte Fragen - APF-S102VW ALPINE

Ist der Alpine APF-S102VW mit meinem VW Golf 7 kompatibel?

Der APF-S102VW ist speziell für VW Modelle ab Baujahr 2015 wie Caddy, Sharan, T6, Beetle, Jetta und Tiguan ausgelegt. Der Golf 7 ist nicht explizit aufgeführt, aber viele VW Modelle dieser Generation verwenden ähnliche Stecker. Bitte überprüfen Sie den genauen Fahrzeugtyp und die vorhandene Radioverkabelung.

Wie schließe ich das Interface an?

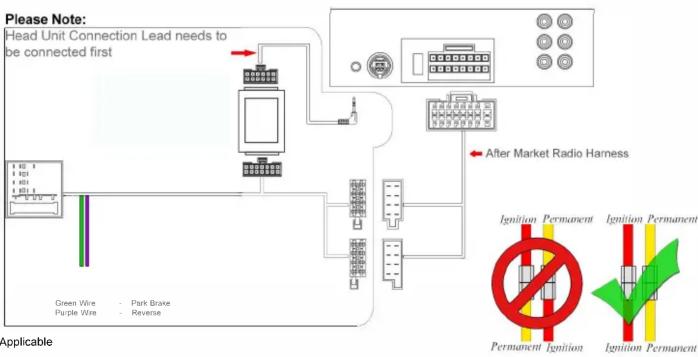

Das Interface wird zwischen dem Fahrzeugkabelbaum und dem Aftermarket-Radio angeschlossen. Stecken Sie den ISO-Stecker des Interfaces in den Fahrzeugstecker und verbinden Sie die andere Seite mit Ihrem Radio. Bei den meisten Modellen ist kein Schneiden von Kabeln erforderlich. Trennen Sie vor der Arbeit die Fahrzeugbatterie.

Funktionieren die Lenkradtasten nach dem Einbau?

Ja, der APF-S102VW ist als Lenkradfernbedienungsadapter konzipiert. Nach erfolgreicher Installation und Programmierung sollten alle Tasten (Lautstärke, Sendersuche, Telefon) funktionieren. Die genaue Funktionsweise kann je nach Radiohersteller variieren.

Kann ich die Bluetooth-Freisprecheinrichtung des Fahrzeugs weiter nutzen?

Wenn Ihr Fahrzeug über eine werkseitige Bluetooth-Freisprecheinrichtung verfügt, wird empfohlen, die Sicherung dafür zu entfernen, um Konflikte zu vermeiden. Das Interface bietet dann eine eigene Bluetooth-Funktion für Freisprechen und Audio-Streaming.

Welche Radios sind mit diesem Interface kompatibel?

Das Interface ist für den Einsatz mit Alpine-Radios optimiert, funktioniert aber auch mit vielen anderen Aftermarket-Radios, die einen Standard-ISO-Stecker und Lenkradfernbedienungseingang haben. Prüfen Sie die Kompatibilitätsliste Ihres Radios.

Das Interface wird nicht erkannt. Was kann ich tun?

Stellen Sie sicher, dass alle Stecker korrekt sitzen und die Fahrzeugbatterie angeschlossen ist. Überprüfen Sie die Polarität und die Sicherungen. Bei einigen Fahrzeugen muss die Zündung eingeschaltet sein. Setzen Sie das Interface ggf. zurück, indem Sie es kurz von der Stromversorgung trennen.

Kann ich das Interface selbst installieren oder muss ein Fachmann ran?

Die Installation ist als Plug & Play beschrieben, erfordert aber grundlegende Kenntnisse der Fahrzeugelektronik. Wenn Sie unsicher sind, lassen Sie die Installation von einem autorisierten Fachbetrieb durchführen, um Schäden am Fahrzeug oder am Radio zu vermeiden.

Das Lenkradtelefon reagiert nicht richtig. Woran liegt das?

Möglicherweise ist die Belegung der Tasten nicht korrekt. Einige Radios erlauben eine individuelle Zuordnung der Tastenfunktionen. Überprüfen Sie die Einstellungen in Ihrem Radio. Auch ein erneuter Programmiervorgang kann helfen.

Ist das Interface wasserdicht?

Nein, das Interface ist nicht wasserdicht. Es sollte an einem trockenen Ort im Fahrzeuginnenraum verbaut werden, fern von Feuchtigkeit und direkter Sonneneinstrahlung.

Wo finde ich die aktuelle Bedienungsanleitung?

Die Bedienungsanleitung steht auf der Produktseite von Alpine oder auf notice-facile.com als PDF zum Download bereit. Sie können auch die KI-Fragefunktion nutzen, um spezifische Informationen zu erhalten.

BEDIENUNGSANLEITUNG APF-S102VW ALPINE

Vehicle Compatibility:

Caddy 2015> Sharan 2015> T6 2015>

Beetle 2015> Jetta 2015> Tiguan 2015>

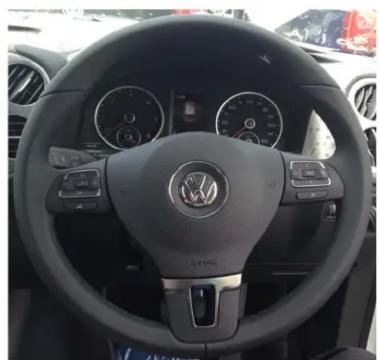

Steering Wheel Control Functions

Phone Button: Long Press - Hang up Short Press - Pick up

* Note All Dates are guide lines only as specifications of vehicles change

*Warning - Bluetooth If vehicle is fitted with a OEM bluetooth kit please disconnect the fuse for the bluetooth from the fuse board.
