Produkttyp	Tisch-Steckdosenleiste mit USB-Ladefunktion
Marke	Nabo
Modell	SZ 2355
Maximale Belastbarkeit	3680 W (230 V~)
Nennspannung	250 V~, 16 A
USB-A Ausgang	5,0 V DC, 3,0 A, 15 W
USB-C Ausgang	5,0 V DC, 3,0 A, 15 W
USB-A+C+C Ausgang	5,0 V DC, 3,4 A, 17 W max.
Kabellänge	1,4 m
Schutzart	IP20
Betriebstemperaturbereich	0 °C bis 35 °C
Abmessungen (B × H × T)	341 × 58 × 95 mm
Klemmhub (max.)	50 mm
Kabeltyp	H05W-F 3G1,5 mm²
Installationsart	Klemmbefestigung an Tischplatte
Entsorgung	Getrennte Sammlung gemäß Elektro- und Elektronikgerätegesetz
Konformität	RoHS, EMV, Ökodesign, Niederspannungsrichtlinie

Häufig gestellte Fragen - SZ 2355 Nabo

Wie installiere ich die Steckdosenleiste SZ 2355?

Drücken Sie die Klemme in die Kante der Tischfläche und drehen Sie die rote Einstellmutter gegen den Uhrzeigersinn, um sie zu befestigen. Der maximale Klemmhub beträgt 50 mm.

Welche maximale Leistung kann die Steckdosenleiste liefern?

Die Steckdosenleiste ist für 16 A / 250 V~ ausgelegt, die maximale Leistung beträgt 3680 W bei 230 V~.

Kann ich USB-Geräte laden?

Ja, die Steckdosenleiste verfügt über USB-A und USB-C Anschlüsse. Jeder Anschluss liefert 5 V / 3 A (15 W), gemeinsam maximal 5 V / 3,4 A (17 W).

Ist die Steckdosenleiste wasserdicht?

Die Schutzart beträgt IP20, daher ist sie nur für trockene Räume geeignet und darf nicht in feuchten oder nassen Umgebungen verwendet werden.

Wie entsorge ich das Gerät?

Das Gerät darf nicht im Hausmüll entsorgt werden. Geben Sie es kostenfrei bei einer kommunalen Sammelstelle für Elektroaltgeräte ab oder nutzen Sie die Rückgabemöglichkeit beim Händler.

Was tun bei einer Fehlfunktion?

Kontaktieren Sie Ihren Händler oder den NABO Kundendienst per E-Mail an [e-mail]. Unsere Mitarbeiter helfen Ihnen gerne.

Darf ich die Steckdosenleiste öffnen?

Nein, das Öffnen, Modifizieren oder Reparieren ist nur durch entsprechendes Fachpersonal erlaubt. Unerlaubtes Öffnen ist untersagt.

Kann ich mehrere Stecker gleichzeitig anschließen?

Ja, aber achten Sie darauf, dass die Gesamtleistung der angeschlossenen Geräte die maximal zulässige Leistung von 3680 W nicht überschreitet.

Welche Sicherheitshinweise sind zu beachten?

Nicht hintereinander stecken, nicht abgedeckt betreiben, nur in trockenen Räumen verwenden und spannungsfrei nur bei gezogenem Stecker.

Wo finde ich die Konformitätserklärung?

Die vollständige Konformitätserklärung finden Sie unter https://content.nabo.at/.

BEDIENUNGSANLEITUNG SZ 2355 Nabo

Sicherheitshinweise &

Bedienungsanleitung

Bitte lesen Sie dieses Handbuch

vor der Verwendung sorgfältig durch.

www.nabo.at

Sehr geehrter NABO-Kunde,

vielen Dank, dass Sie sich für dieses NABO Produkt entschieden haben.

NABO Produkte sind so konzipiert, dass sie selbst bei Topausstattung noch kinderleicht in der Bedienung sind. Wir arbeiten stätig daran die Qualität unserer Produkte auf höchstem Niveau zu halten und stetig zu verbessern.

Bitte lesen Sie diese Bedienungsanleitung vor Gebrauch durch und beachten Sie die Sicherheitshinweise.

Wir wünschen Ihnen viel Freude bei der Verwendung ihres NABO Produkts.

NABO-Sales-Team

Wenn das Produkt nicht ordnungsgemäß funktioniert, kontaktieren Sie bitte Ihren Händler oder den NABO Kundendienst via [e-mail]. Unsere Mitarbeiter helfen Ihnen gerne, etwaige Probleme zu lösen. Um die Produktleistung zu verbessern, aktualisieren wir die Produkte. Änderungen vorbehalten!

TECHNISCHE DATEN

• 16A 250V\~ max.3680W/230V\~
• Ausgang USB-A: 5,0Vdc 3,0A 15W
• Ausgang USB-C: 5,0Vdc 3,0A 15W
• Ausgang USB-A+C+C: 5,0Vdc 3,4A 17W max.
• H05W-F 3G1.5mm²,
- Kabellänge: 1,4 m
- IP-Stufe: IP20
• Betriebstemperaturbereich: 0 bis 35 °C
• Abmessungen: 341 x 58 x 95 mm

INSTALLATION

1. Drücken Sie die Klemme in die Kante der Tischfläche und drehen Sie die rote Einstellmutter zum Befestigen an der Tischplatte gegen den Uhrzeigersinn.
2. Zur Demontieren drehen Sie die rote Einstellmutter im Uhrzeigersinn, um die Steckdosenleiste von der Tischfläche zu entfernen.

Hinweise:

1. Der maximale Klemmhub der Steckdosenleiste beträgt 50 mm.
2. Wenn Sie die rote Einstellmutter zum Befestigen an der Tischplatte gegen den Uhrzeigersinn drehen, sollte die Klemmkraft sicherstellen, dass die Steckdosenleiste nicht locker ist. Übermäßiges Festziehen kann zur Verformung der Steckdosenleiste führen.
3. Wenn mehrere Stecker gleichzeitig angeschlossen ist, darf die Gesamtleistung der Last die maximal zulässige Leistung nicht überschreiten.
4. Das Produkt darf nicht in feuchten oder gar nassen Umgebungen verwendet werden.
5. Unautorisiertes Demontieren und Öffnen der rückseitigen Abdeckung sind untersagt.
6. Das Produkt darf nicht verbrannt werden. Halten Sie es von Hitzequellen fern.
7. Dieses Produkt darf ausschließlich von entsprechendem Fachpersonal geöffnet, modifiziert, repariert oder gewartet werden.

AT I ENTSORGUNG

Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf, sondern eine separate Entsorgung erfordert. Sie können das Altgerät kostenfrei bei einer geeigneten kommunalen Sammelstelle für Elektro- und Elektronikaltgeräte, z.B. einem Wertstoffhof, abgeben. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Alternativ können Sie Elektroaltgeräte beim Kauf eines neuen Geräts der gleichen Art und mit derselben Funktion bei einem stationären Händler unentgeltlich zurückgeben. Bezüglich der Modalitäten der Rückgabe eines Altgeräts im Fall der Auslieferung des neuen Geräts, wenden Sie sich bitte an Ihren Händler.

Bitte Entnehmen Sie – sofern möglich – vor der Entsorgung des Produkts sämtliche Batterien und Akkus sowie alle Lampen, die zerstörungsfrei entnommen werden können.

Wir weisen darauf hin, dass Sie für die Löschung personenbezogener Daten auf dem zu entsorgenden Gerät selbst verantwortlich sind.

Das Gerät kann Stoffe enthalten, die bei falscher Entsorgung Umwelt und menschliche Gesundheit gefährden können. Das Materialrecycling hilft, Abfall zu reduzieren und Ressourcen zu schonen. Durch die getrennte Sammlung von Altgeräten und deren Recycling tragen Sie zur Vermeidung negativer Auswirkungen auf die Umwelt und die menschliche Gesundheit bei.

DE I ENTSORGUNG

Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf, sondern eine separate Entsorgung erfordert. Sie können das Altgerät kostenfrei bei einer geeigneten kommunalen Sammelstelle für Elektro- und Elektronikaltgeräte, z.B. einem Wertstoffhof, abgeben. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Alternativ können Sie kleine Elektroaltgeräte mit einer Kantenlänge bis zu 25 cm bei Händlern mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mind. 400 m2 oder Lebensmittelhändlern mit einer Gesamtverkaufsfläche von mind. 800 m2, die zumindest mehrmals im Jahr Elektro- und Elektronikgeräte anbieten, unentgeltlich zurückgeben. Größere Altgeräte können beim Neukauf eines Geräts der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, bei einem entsprechenden Händler kostenfrei zurückgegeben werden. Bezüglich der Modalitäten der Rückgabe eines Altgeräts im Fall der Auslieferung des neuen Geräts, wenden Sie sich bitte an Ihren Händler.

Bitte Entnehmen Sie – sofern möglich – vor der Entsorgung des Produkts sämtliche Batterien und Akkus sowie alle Lampen, die zerstörungsfrei entnommen werden können.

Wir weisen darauf hin, dass Sie für die Löschung personenbezogener Daten auf dem zu entsorgenden Gerät selbst verantwortlich sind.

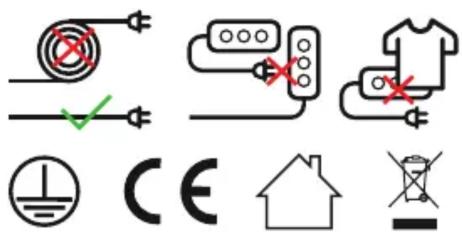

WARNHINWEISE:

• Nicht hintereinander stecken
• Nicht abgedeckt betreiben
• Nur zur Verwendung in trockenen Räumen
• Spannungsfrei nur bei gezogenem Stecker
• Benutzen Sie diesen USB-Anschluss nur für IT Geräte

KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die baytronic Handels GmbH, dass sich das Produkt NABO SZ 2355 in Überstimmung mit den folgenden Anforderungen befindet: RoHS-Richtlinie 2011/65/EU, EMV-Richtlinie 2014/30/EU, Ökodesign-Richtlinie 2009/125/EG und Niederspannungsrichtlinie 2014/35/EU.

Die vollständige Konformitätserklärung finden Sie unter: https://content.nabo.at/

IMPORTEUR / HERSTELLER

baytronic Handels GmbH

Harterfeldweg 4, 4481 Asten

[e-mail]

www.nabo.at

nabo.electronics

Stand 07.2024 | Technische Änderungen, Satz & Druckfehler vorbehalten.
