CF170 - Dunstabzugshaube PKM - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	PKM
Modell	CF170
Breite	60 cm
Höhe	150 cm
Tiefe	50 cm
Gewicht	12 kg
Spannung	220-240 V, 50 Hz
Leistungsaufnahme	100 W
Beleuchtung	LED 2x 1,5 W
Luftstrom	650 m³/h
Geräuschpegel	65 dB
Filtertyp	Metallfettfilter (waschbar)
Kohlefilter	Aktivkohlefilter (nachrüstbar)
Steuerung	Tastensteuerung
Abluft/Umluft	Abluft- oder Umluftbetrieb
Durchmesser Abluft	150 mm
Reinigungsintervall Filter	Monatlich
Zubehör	Kohlefilter, Abluftschlauch
Garantie	2 Jahre

Häufig gestellte Fragen - CF170 PKM

Wie reinige ich die Fettfilter der PKM CF170?

Die Metallfettfilter können in der Spülmaschine oder von Hand mit warmem Wasser und Spülmittel gereinigt werden. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen.

Wie wechsle ich die Kohlefilter?

Die Kohlefilter müssen regelmäßig (ca. alle 6 Monate) ausgetauscht werden. Öffnen Sie die Filterabdeckung, entnehmen Sie die alten Filter und setzen Sie neue ein. Hinweis: Nur für Umluftbetrieb erforderlich.

Die Dunstabzugshaube lässt sich nicht einschalten. Was tun?

Überprüfen Sie die Stromversorgung und die Sicherung. Stellen Sie sicher, dass der Netzstecker richtig eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich die Beleuchtung selbst austauschen?

Ja, die LED-Leuchten können ausgetauscht werden. Schalten Sie vorher die Stromzufuhr aus. Entfernen Sie die alte Leuchte und setzen Sie eine neue mit gleicher Wattzahl ein.

Welcher Abluftschlauchdurchmesser wird benötigt?

Der Anschlussdurchmesser beträgt 150 mm. Verwenden Sie einen flexiblen Aluminiumschlauch mit 150 mm Durchmesser für die Abluftinstallation.

Wie hoch ist der Geräuschpegel im Betrieb?

Der Geräuschpegel liegt bei etwa 65 dB auf höchster Stufe. Das entspricht einer normalen Gesprächslautstärke.

Kann die Haube im Umluftbetrieb verwendet werden?

Ja, die PKM CF170 ist für Umluftbetrieb geeignet. Dazu müssen Aktivkohlefilter eingebaut werden. Diese sind separat erhältlich.

Wie groß ist die empfohlene Montagehöhe über dem Kochfeld?

Der Abstand zwischen Kochfeld und Haube sollte bei Elektroherden 65-75 cm und bei Gasherden 75-85 cm betragen.

Sind Ersatzteile für die CF170 erhältlich?

Ja, Ersatzteile wie Kohlefilter, LED-Leuchten und Fettfilter sind über den Fachhandel oder direkt bei PKM erhältlich.

Wie erfolgt die Bedienung der Dunstabzugshaube?

Die Haube verfügt über Tasten zum Ein-/Ausschalten sowie zur Einstellung der Lüfterstufen. Eine separate Taste schaltet die Beleuchtung ein/aus.

BEDIENUNGSANLEITUNG CF170 PKM

Abbildung zeigt das Modell CF110

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen.

1. Einbau Kohlefilter

• Verwenden Sie Schutzhandschuhe!
• Vor Montage Netzstecker ziehen!
• Kohlefilter nur im Umluftbetrieb verwenden!

Der Kohlefilter enthält keine problematischen Schadstoffe und kann über die Restmülltonne entsorgt werden.

Schritt 1

Entfernen Sie den/die Fettfilter. Die Kohlefilter werden auf beiden Seiten des Motorgehäuses befestigt.

Schritt 2

Sollte sich die Netzanschlussdose innerhalb der Kaminverkleidung befinden, müssen Sie evtl. die

Kaminverkleidung abbauen, um an die Anschlussdose heran zu kommen.

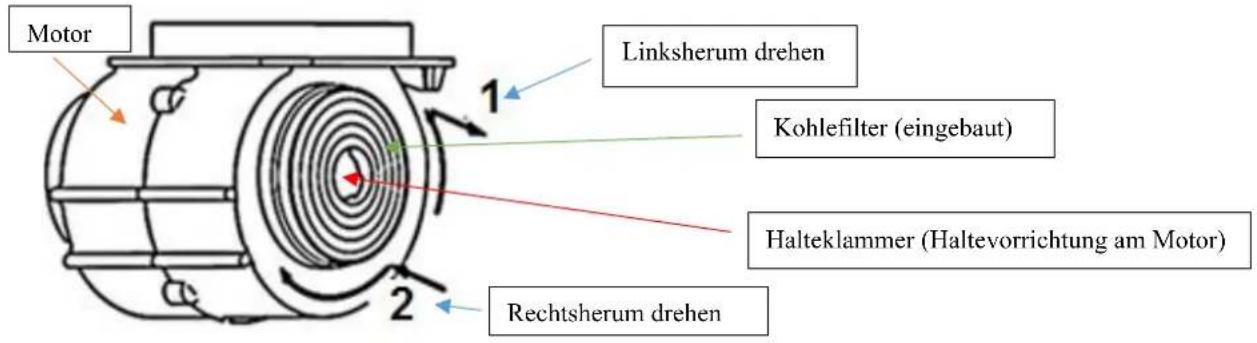

1. Nach links drehen = Der darauf befindliche Kohlefilter wird zum Entfernen nach links gedreht
2. Nach rechts drehen = Der Kohlefilter wird auf den Motor gesetzt und leicht nach rechts gedreht oder geruckelt bis er festsitzt.

Schritt 3

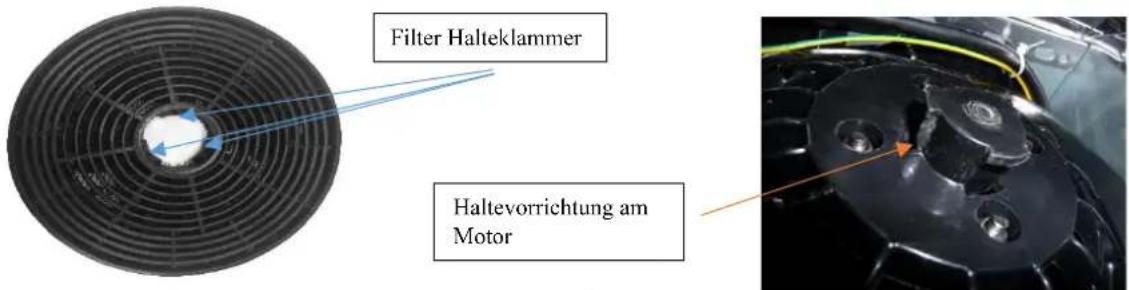

Setzten Sie den Kohlefilter mit der Haltevorrichtung (Halteklammern) seitlich n den Motor und drehen Sie, bis der Filter einrastet.

Schritt4

Befestigen Sie die Metall/Alu-Filter wieder.

Tipp: Wechseln Sie die Kohlefilter (je nach Benutzung der Haube) alle drei bis sechs Monate. Reinigen Sie die Fettfilter regelmäßig für einen einwandfreien Betrieb des Motors)

Bestellen Sie die Kohlefilter unter www.pkm-online.de

WARNUNG! Befestigen Sie den Kohlefilter sicher und ordnungsgemäß. Ansonsten kann sich der lefilter lockern und somit Gefahren verursachen.

HINWEIS! Die Abzugsleistung verringert sich bei eingebauten Kohlefiltern. Kohlefilter sind nicht Teil des Lieferumfangs.

2 Geräteliste

Artikelbezeichnung	Artikel.Nr.	Kohlefilter/Artikel Nr.
BS36-60AIXPH	50794	2 x CF150 (50440)
BS38-60ABPH	50796	1 x CF150 (50440)
BS38-60AWPH	50795	1 x CF150 (50440)
BS47-60ABTH	50797	2 x CF150 (50440)
S13-60BWPY	50821	2 x CF140 (50510)
S23-60ABPX2	50849	1 x CO4 (50223)
DSH60-BL	50662	1 x CO4 (50223)
KH-60KH-S	50586	2 x CF130 (50053)
KH9039H	50829	2 x CF130 (50053)
KH-GSH-60B	50596	2 x CF140 (50510)
KHS20-60H	50830	2x CF150 (50440)
KHS34-80	50862	1 x CO4 (50223)
KHU-60EB	50548	2 x CF130 (50053)
KHU-60EB2X	50759	1 x CO4 (50223)
KHU-601	50540	1 x CO4 (50223)
KHU-602	50541	1 x CO6 (50405)
KHU-602-H	50585	2 x CF152 (50032)
KHU-603	50547	2 x CF110 (50007)
KHUBH3001X	50863	1x CO4 (50223)
UBH5000SX	50831	1 x CO6 (50405)
S22-60BBPYL	50836	2 x CF140 (50510)
S22-60BWPYL	50837	2 x CF140 (50510)
S23-60AWPX	50832	1 x CO4 (50223)
S47-60ABTH	50858	2 x CF150 (50440)
S47-60AWTH	50858	2 x CF150 (50440)
6004BH	50839	2 x CF150 (50440)
6004W	50430	2 x CF150 (50440)
6090-2H	50458	2 x CF130 (50053)
6091BH	50838	2 x CF130 (50053)
6091H	50163	2 x CF130 (50053)
8060GZ	50346	2 x CF110(50007)
8090GZ	50347	2 x CF110 (50007)
8099GISZ	50355	2 x CF110 (50007)
8099 ISZ	50331	2 x CF110 (50007)
9004W	50448	2 x CF150 (50440)
9031X	50369	1 x CO4 (50223)
9031XS	50368	1 x CO4 (50223)
9039X	50371	1 x CO4 (50223)
9039XW	50370	1 x CO4 (50223)
9039Y1	50778	2 x CF155 (50753)
9040-60BZ	50340	2 x CF110 (50007)
9040-90BZ	50341	2 x CF110 (50007)
9041-60HBG	50784	2 x CF130 (50053)
9041-80HBG	50785	2 x CF130 (50053)
9080BZN	50455	2 x CF110 (50007)
9080WZN	50456	2 x CF110 (50007)
9090-2HN	50466	2 x CF130 (50053)
FS1-60BSPY	50659	2 x CF140 (50510)
FS2-60BBGTY	50744	2 x CF140 (50510)
GS1-60CIXPH	50467	2 x CF130 (50053)
P1-60BBTX	50711	1x CF125 (50761)
S2-90ABTZ	50534	2 x CF 110 (50007)
S3-60_ABTZ	50452	2 x CF110 (50007)
S3-90ABTZ	50453	2 x CF110 (50007)
S7-60ABTH	50489	2 x CF110 (50007)
S7-90ABTH	50491	2 x CF110 (50007)
S8-60A++IXTW	50656	2 x CF180 (50867)
S8-90A++IXTW	50657	2 x CF180 (50867)
S9-60 ABTZ	50624	2x CF110 (50007)
S9-80 ABTZ	50623	2x CF 110 (50007)
S13-60BBPH	50842	2x CF150 (50440)
S13-60BBPY	50509	2 x CF140 (50510)
S20-60 ABTY	50636	2 x CF 145 (50652)
S20-60 AWTY	50638	2 x CF145 (50652)
S20-60ABTH	50855	2 x CF150 (50440)
S20-60AWTH	50856	3 x CF150 (50440)
S20-90 ABTY	50637	2 x CF145 (50652)
S20-90 AWTY	50639	2 x CF145 (50652)
S20-90ABTH	50857	2 x CF150 (50440)
S21-60ABTH	50858	2 x CF150 (50440)
S21-60 ABTY	50671	2 x CF145 (50652)
S21-60AWTH	50859	2 x CF150 (50440)
S21-60 AWTY	50672	2 x CF145 (50652)
S21-90ABTH	50860	2 x CF150 (50440)
S21-90 ABTY	50673	2 x CF145 (50652)
S21-90 AWTY	50674	2 x CF145 (50652)
S22-60 BBPY	50582	2 x CF140 (50510)
S23-60 ABPX	50622	1 x C04 (50223)
S23-60 ABPY	50745	2 x CF155 (50753)
S25-60ABTH	50632	2 x CF110 (50007)
S25-60AWTH	50633	2 x CF110 (50007)
S26-50BBTY	50640	2 x CF140 (50510)
S26-60BBTY	50643	2 x CF140 (50510)
S26-60BWTY	50642	2 x CF140 (50510)
S26-90BBTY	50643	2 x CF140 (50510)
S28-60 BBPY	50676	2 x CF140 (50510)
S28-60 BWPY	50677	2 x CF140 (50510)
S33-60A+BTH	50692	2 x CF115 (50696)
S33-90A+BTH	50695	2 x CF115 (50696)
S34-60 ABT2X	50748	1 x CO4 (50223)
S34-80ABT2X	50749	1 x CO4 (50223)
S50-60ABP	50850	2 x CF170 (50866)
S50-90ABP	50851	2 x CF170 (50866)
T1-60A++IXEZ	50454	2 x CF110 (50007)
T1-90A++IXEZ	50463	2 x CF110 (50007)
UBH3001X	50336	1 x CO4 (50223)
UBH4060-2H	50468	2 x CF110 (50007)
UBH5000H2	50608	1 x CF152 (50032)
W EB1-52AIXPY	50713	2 x CF 145 (50652)
W S4-60A++BTZ	50727	2 x CF110 (50007)
W S4-90A++BTZ	50722	2 x CF110 (50007)
W S4-90A++WTZ	50717	2 x CF110 (50007)
W S5-60 ABTZ	50728	2 x CF110 (50007)
W S5-60 AWTZ	50729	2 x CF110 (50007)
W S5-80 ABTZ	50731	2 x CF110 (50007)
W T2-90A++IXTZ	50736	2 x CF110 (50007)

Änderungen vorbehalten	Subject to alterations
Stand	Updated
23.09.2024	09/23/2024

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
