Produkttyp	Anschlussplatte (Sub-base) für Ventilinseln
Modell	VABS-S2-1S-N38-C1
Hersteller	Festo SE & Co. KG
Abmessungen (ca.)	80 mm x 50 mm x 30 mm (ohne Kabelverschraubung)
Gewicht	ca. 150 g
Versorgungsspannung	24 V DC (über M12-Stecker oder Klemmen)
Anschlussart	M12-Rundstecker nach ISO 20401 (VABS-S…-R3) oder Klemme nach ISO 5599-7 (VABS-S…-C1/K1/K2)
Kabelverschraubung	M20x1,5 (bei -G…) oder 3/4 NPT (bei -N…)
Schutzart	IP65 (mit montierter Dichtung und Kabelverschraubung)
Betriebstemperatur	-5 °C bis +50 °C
Funktionen	Elektrische Ansteuerung von Ventilspulen (z. B. Spule 12, 14); Potenzialtrennung; Erdung über Klemme 1E/PE
Wartung	Regelmäßige Sichtprüfung auf Beschädigungen; Reinigung mit trockenem Tuch; Dichtung bei Bedarf ersetzen
Sicherheitshinweise	Nur von Fachpersonal installieren; Spannung vor Arbeiten abschalten; korrekte Polung beachten; Kabelverschraubung mit vorgeschriebenem Drehmoment anziehen
Lieferumfang	Anschlussplatte, Klemme (bei C1/K1/K2), Verliersicherung, Dichtung, Deckel, Schrauben (6x); Kabel und Kabelverschraubung nicht im Lieferumfang
Reparierbarkeit	Ersatzteile (Dichtung, Schrauben, Klemme) über Festo-Kundendienst beziehbar; keine kundenseitige Reparatur der Elektronik vorgesehen
Zertifizierungen	CE, UKCA (gemäß Herstellerangabe)

Häufig gestellte Fragen - VABS-S2-1S-N38-C1 Festo

Welche Spannung wird für die Anschlussplatte VABS-S2-1S-N38-C1 benötigt?

Die Anschlussplatte wird mit 24 V DC betrieben. Die Spannung wird über den M12-Stecker (Pin 2/4) oder die Klemme (Klemme 2/3) zugeführt.

Wie schließe ich die Ventilspulen an die Anschlussplatte an?

Je nach Variante: Bei VABS-S…-R3 erfolgt der Anschluss über den M12-Rundstecker gemäß Kontaktbelegung (Pin 2 für Spule 12, Pin 4 für Spule 14). Bei VABS-S…-C1/K1/K2 wird die Leitung an der Klemme (Klemme 3) verdrahtet – achten Sie auf die korrekte Pin-Zuordnung (Pin 2: Spule 12, Pin 3: Spule 14, Pin 4: Erdung).

Welchen Kabeldurchmesser und welche Kabelverschraubung benötige ich?

Verwenden Sie eine Leitung mit Außendurchmesser passend zur Kabelverschraubung: M20x1,5 (bei Ausführung -G…) oder 3/4 NPT (bei Ausführung -N…). Die Kabelverschraubung ist nicht im Lieferumfang enthalten.

Muss die Erdung angeschlossen werden?

Ja, die Erdung (PE) ist über Klemme 1E/PE oder den M12-Stecker (Pin 4 bei Klemmenvariante) erforderlich. Sie dient dem Schutz vor elektrischen Störungen und als Schutzleiter.

Kann ich die Anschlussplatte auch ohne Klemme betreiben?

Nein, bei den Ausführungen -C1/K1/K2 ist die Klemme (Klemme 3) zwingend erforderlich, um die Leitungen sicher anzuschließen. Sie ist nicht im Lieferumfang enthalten und muss separat bestellt werden.

Welche Schutzart hat die Anschlussplatte?

Bei korrekt montierter Dichtung und festgezogener Kabelverschraubung erreicht die Anschlussplatte IP65 – geschützt gegen Staub und Strahlwasser.

Wie montiere ich die Anschlussplatte korrekt?

Entfernen Sie den Deckel (mit Verliersicherung), führen Sie die Leitung durch die Kabelverschraubung und das Gehäuse, verdrahten Sie die Klemme (bei C1/K1/K2), setzen Sie Dichtung und Deckel wieder auf und ziehen Sie die sechs Schrauben fest. Das Anzugsdrehmoment der Kabelverschraubung beachten.

Was ist bei der Fehlersuche zu tun, wenn ein Ventil nicht schaltet?

Prüfen Sie die Versorgungsspannung (24 V DC), die Kontaktbelegung (richtige Pin-Zuordnung), den Leitungsanschluss an der Klemme und die Erdung. Auch ein defektes Ventil oder eine lose Schraube kann Ursache sein.

Gibt es Ersatzteile für die Anschlussplatte?

Ja, über den Festo-Kundendienst sind Dichtungen, Schrauben und Klemmen erhältlich. Die Elektronik ist nicht reparierbar, bei Defekt muss die gesamte Anschlussplatte getauscht werden.

Wo finde ich die vollständige Bedienungsanleitung?

Die ausführliche Montage- und Bedienungsanleitung steht auf der Webseite von Festo (www.festo.com) sowie auf notice-facile.com als PDF zum Download bereit.

BEDIENUNGSANLEITUNG VABS-S2-1S-N38-C1 Festo

Montageanleitung (dc) 714 300 / 200/11NH

FESTO

Festo SE & Co. KG

Postfach

D-73726 Esslingen

-49/20110470

Anschlussplatte VABS-S...-...

1. Teilelisten

1a. Anschlussplatte VABS-S....-R3

1 Anschlussplatte (1x) VABS-S...-R3 inklusive M.12 Rundstecker (bereits vormontiert)

1b. Anschlussplatte VABS-S...-C1/K1/K2

| Anschlussplatte (1x) VA05-S...-C1/K1/K2 3 Klemme (1x) 4 Verliersicherung (1x) 5 Dichlung (1x) 6 Deckel (1x) 7 Schraube (6x)

Nicht im Lieferumfang: 8 Leitung 9 Kabelverschraubung bei VA05-S:- -G...→ M20x1,5 -N...→ 3/4 NPT

1. Kontaktbelegung VABS-S2/S4...-R3 1

M12 Rundstecker nach ISO 20401

M12 Rundstecker nach ISO 20401

Pin Ansteuerung positiv Ansteuerung negativ

1	Nicht belegt (n.c.) Nicht belegt (n.c.)
2	UB für Spule 12 0 V für Spule 12
3	0 V für Spule 12 und 14 UB für Spule 12 und 14
4	UB für Spule 14 0 V für Spule 14

→ Hinweis

Die Anschlussplatte VABS S... R3 1 ist bereits komplett vormontiert.

1. Kontaktbelegung VABS-S.-.-C1/K1/K2 2

3a. Bel VABS-S2-...-C1

Klemme 3

- Beachten Sie die Kontaktbelegung (→ Tabelle Klemme).

- Beachten Sie die Kontaktbelegung (→ Tabelle Klemme).

Slecker nach ISO 5599-7

Klemme 3 ist nicht im Lieferumlang. - Wählen Sie eine geeignete Klemme zur Verdrahtung aus. - Beachten Sie die Kanteklbelegung (→ Tabellen Klemme und Steckler).

Klemme

Pin Ansteuerung positiv Ansteuerung negativ
1	1E bzw. PE 1E bzw. PE
2	0 V für Spule 12 und 14 UB für Spule 12 und 16
3	UB für Spule 12 0 V für Spule 12
4	UB für Spule 14 0 V für Spule 14

Stecker nach ISO 5599-2

Pin	Belegung	Farbe ^2)
1 u.4	nom	BU
2	Spule 12	BK
3	Spule 14	RD
4	Erdung	GAYE

→ Hinwels

Die Anschlussplatte VABS-S...<C1/K1/K2 2 ist noch nicht komplett vormontiert (→ Abschrift: 4).

1. Montage VABS-S...-C1/K1/K2

- Führen Sie die Leitung [8] durch die Verschraubung [9].

- Isolleren Sie die Leitung ab (X = 60 mm).

- Drehen Sie die Schrauben 7 heraus. - Entlemen Sie den Deckel 6 und die Dichtung 5 an der Anschlussplatte 2.

Der Deckel 6 ist mit Hilfe der Verliersicherung 4 gegen verlieren gesichert.

•Führen Sie die Leitung [8] durch die Ölfnung im Gehäuse der Anschlussplatte 2.

Bei VABS-S...-C1/K2 •Vordrahten Sie Ihre Leitung [8] an der Klemme [3] (→Abschnitt 3a bzw. 3b). Bei VABS-S4...-K1 •Vordrahten Sie Ihre Leitung [9] wie gewünscht (→Abschnitt 3c).

• Drehen Sie Ihre Verschraubung 9 fest. Beachten Sie das Anzlehdrehmoment des Verschraubungsherstellers.

- Platzieren Sie die Dichtung [5] und den Deckel [6] wieder auf der Anschlussplatte [2].

• Drehen Sie die Schrauben 7 fest.

Assembly instructions (en) /14 300 / 200/-11NH

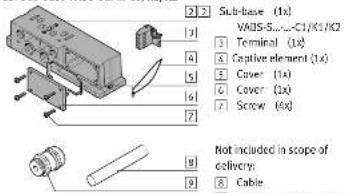

1. Parts lists


1b. Sub-base VABS-S...-C1/K1/K2
