SMT-10M - Sensor Festo - Kostenlose Bedienungsanleitung

Produkttyp	Näherungsschalter für Magnetfelder
Hersteller	Festo
Modell	SMT-10M
Varianten	SMT-10M-PS (PNP), SMT-10M-NS (NPN), SMT-10M-ZS (Zweidraht)
Betriebsspannungsbereich (PS)	5 ... 30 V AC
Betriebsspannungsbereich (NS/ZS)	7 ... 30 V AC
Maximaler Ausgangsstrom	100 mA (direkt), 50 mA (im Montagesatz)
Maximale Schaltleistung (PS/NS)	2,8 W (direkt), 1,5 W (im Montagesatz)
Maximale Schaltleistung (ZS)	2,4 W (direkt), 1,2 W (im Montagesatz)
Umgebungstemperatur	-40 ... +70 °C (Kabel fest), -20 ... +70 °C (Kabel flexibel)
Schutzart	IP65, IP68
Elektrischer Anschluss	M8, M8D, M12 oder offenes Ende (OE)
Verwendung	Erkennung der Kolbenposition in Pneumatikzylindern
Sicherheitshinweise	Nur PELV-Stromkreise gemäß IEC 60204-1 verwenden
Montage	In Nuten (siehe Montageanleitung)
Wartung	Keine Wartung erforderlich; bei Defekt austauschen
Reinigung	Mit trockenem Tuch reinigen, keine aggressiven Mittel
Reparatur	Nicht vorgesehen; komplette Einheit ersetzen
Normen	IEC 60204-1, EN 60204-1
Zulassungen	Gemäß Festo-Spezifikation

Häufig gestellte Fragen - SMT-10M Festo

Welche Spannungsversorgung benötigt der SMT-10M?

Der SMT-10M-PS benötigt 5–30 V AC, die Varianten NS und ZS 7–30 V AC. Verwenden Sie nur PELV-Stromkreise.

Wie schließe ich den Sensor an?

Je nach Variante (PS, NS, ZS) und Anschlussart (M8, M8D, M12 oder offenes Ende) die Adernfarben laut Tabelle in der Anleitung beachten. Spannung vor Arbeiten abschalten.

Kann der Sensor im Freien verwendet werden?

Ja, der Sensor hat die Schutzart IP65 und IP68, ist also staubdicht und gegen zeitweiliges Untertauchen geschützt.

Welche Temperaturbereiche sind zulässig?

Bei fester Kabelinstallation -40 bis +70 °C, bei flexibler Kabelinstallation -20 bis +70 °C.

Was bedeutet PS, NS, ZS?

PS = PNP-Schließer, NS = NPN-Schließer, ZS = Zweidraht-Schließer. Unterschiedliche Ausgangsbeschaltungen.

Wie reinige ich den Sensor?

Reinigen Sie ihn nur mit einem trockenen Tuch. Keine aggressiven Reinigungsmittel oder Flüssigkeiten verwenden.

Was tun bei Fehlfunktion?

Überprüfen Sie die Spannungsversorgung und die Verkabelung. Wenn keine Besserung, muss der Sensor als komplette Einheit ersetzt werden, da keine Reparatur vorgesehen ist.

Ist der Sensor wartungsfrei?

Ja, der SMT-10M ist wartungsfrei. Bei Defekt austauschen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Vor Arbeiten am Produkt die Spannungsversorgung abschalten und gegen Wiedereinschalten sichern. Nur PELV-Stromkreise nach IEC 60204-1 verwenden.

Wie wird der Sensor montiert?

Der Sensor wird in eine Nut (z.B. Zylindernut) eingeschoben und fixiert. Die genaue Position ist der Montagezeichnung in der Anleitung zu entnehmen.

BEDIENUNGSANLEITUNG SMT-10M Festo

SMT-10M

Proximity switch

Technical line drawing of two mechanical components with mounting holes (no text or symbols)

FESTO

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Deutschland

[phone]

www.festo.com

Operating instructions

8172652

2022-05e

[8172654]

8172652

Translation of the original instructions

© 2022 all rights reserved to Festo SE & Co. KG

1 Applicable Documents

i

All available documents for the product→ www.festo.com/sp.

2 Safety

2.1 Safety instructions

WARNING

Risk of injury due to electric shock.

• For the electric power supply, use only PELV circuits that ensure a reliable electric disconnection from the mains network.
• Observe IEC 60204-1/EN 60204-1.

- Before working on the product: Switch off the power supply, ensure that it is off and secure it against being switched on again.

2.2 Intended use

The proximity switch is intended for use in Festo products for sensing the position of magnets, e.g. the position of the piston.

The product is intended for use in industrial environments.

3 Mounting

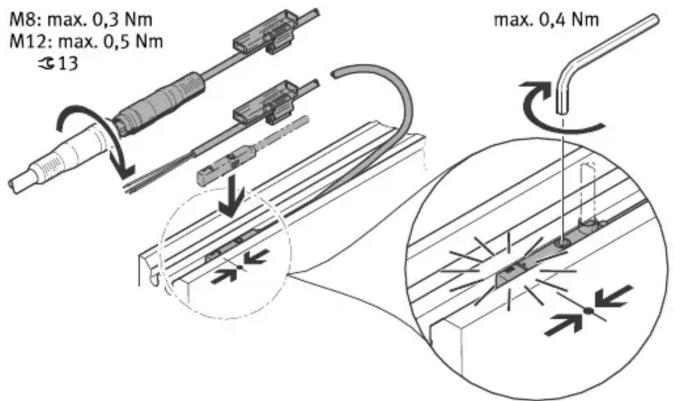

Fig. 1: Mounting

4 Electrical installation

SMT-10M-PS-24V-...

-M8/-M8D -M12 -OE
41+ + 3	3+ + 14

Tab. 1: Electrical connection SMT-10M-PS-24V-...

SMT-10M-NS-24V-...

-M8/-M8D -M12 -OE
41+3	3+4+1

Tab. 2: Electrical connection SMT-10M-NS-24V-...

SMT-10M-ZS-24V-...

-M8/-M8D -M12 -OE
41+ +	+ + 14

Tab. 3: Electrical connection SMT-10M-ZS-24V-...

5 Technical data

SMT-10M -PS -NS -ZS
Operating voltage range [V AC] 5 ... 30 7 ... 30
Max. output current [mA] 100
Max. output current in mounting kit	[mA] 50
Max. switching capacity	[W]	2.8		2.4
Max. switching capacity in mounting kit	[W]	1.5		1.2
Ambient temperature	[°C]	-40 ... +70
Ambient temperature with flexible cable installation	[°C]	-20 ... +70
Degree of protection		IP65, IP68

Tab. 4: Technical data
