SME-8M-... - Sensor Festo - Kostenlose Bedienungsanleitung

Produkttyp	Magnetfeldsensor
Modell	SME-8M-...
Abmessungen (B x H x T)	26 x 5 x 5 mm
Gewicht	ca. 10 g
Betriebsspannung	10 bis 30 V DC
Stromaufnahme	< 10 mA
Schaltausgang	PNP oder NPN, je nach Ausführung
Max. Schaltstrom	100 mA
Schaltfrequenz	bis 1 kHz
Anschluss	3-adriges Kabel, 2 m Länge
Schutzart	IP67
Umgebungstemperatur	-25 bis +70 °C
Lagertemperatur	-40 bis +85 °C
Werkstoff Gehäuse	PA66, Edelstahl
Funktionen	Erfassung von Magnetkolben in Pneumatikzylindern
Einbau	In Nut von Zylinderprofilen
Wartung	Keine Wartung erforderlich; bei Verschmutzung mit feuchtem Tuch reinigen
Sicherheit	Vor Spannungszufuhr Anschluss prüfen; keine Reparatur durch Laien
Ersatzteile	Nicht einzeln erhältlich; gesamtes Modul ersetzen
Reparatur	Nicht reparierbar; defektes Gerät austauschen
Hersteller	Festo SE & Co. KG

Häufig gestellte Fragen - SME-8M-... Festo

Wie schließe ich den Sensor SME-8M-... richtig an?

Der Anschluss erfolgt über ein 3-adriges Kabel: Braun (V+), Blau (GND), Schwarz (Schaltausgang). Beachten Sie die Betriebsspannung von 10–30 V DC.

Welche Zylinder sind mit dem SME-8M-... kompatibel?

Der Sensor ist für Zylinder mit C-Nut (8 mm Nut) geeignet, z.B. Festo DSNU, ADN oder DSBC. Er erfasst Magnetkolben.

Kann der SME-8M-... sowohl PNP als auch NPN verwendet werden?

Je nach Ausführung: Bestellnummern mit -M8 (PNP) oder -M8N (NPN). Überprüfen Sie das Typenschild. Beide Varianten sind Schaltausgänge.

Wie ist die maximale Schaltfrequenz des Sensors?

Die Schaltfrequenz beträgt bis zu 1 kHz, geeignet für schnelle Zylinderbewegungen.

Ist der Sensor wasserdicht?

Ja, er hat die Schutzart IP67, d.h. staubdicht und geschützt gegen zeitweiliges Untertauchen.

Wie montiere ich den Sensor in die Zylindernut?

Drücken Sie den Sensor von oben in die Nut, bis er einrastet. Achten Sie auf die Ausrichtung des Kabelabgangs. Er kann nachträglich verschoben werden.

Kann der Sensor auch ohne Magnetkolben verwendet werden?

Nein, er ist ein Magnetfeldsensor und benötigt einen Magnetkolben im Zylinder. Ohne Magnetkolben schaltet er nicht.

Wie behebe ich Fehler, wenn der Sensor nicht schaltet?

Prüfen Sie die Spannungsversorgung (10–30 V), korrekte Polung, ob ein Magnetkolben nah genug ist und ob der Sensor korrekt in der Nut sitzt.

Welche Kabellänge ist standardmäßig?

Das 3-adrige Kabel hat standardmäßig 2 m Länge. Auf Wunsch sind andere Längen erhältlich.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung steht auf der Festo-Website als PDF zum Download bereit. Sie enthält technische Daten und Montagehinweise.

BEDIENUNGSANLEITUNG SME-8M-... Festo

Technical line drawing of a mechanical tool or bracket with a cylindrical shaft and mounting bracket (no text or symbols)

FESTO
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Germany
[phone]
www.festo.com
Instructions | Operating
8112707
2019-05
[8112709]

Translation of the original instructions

1 About this document

1.1 Further applicable documents

i

All available documents for the product → www.festo.com/pk.

1.2 Safety

– Before working on the electrics: switch off the voltage supply.

WARNING!

Risk of injury due to electric shock.

• For the electric power supply, use only PELV circuits that ensure a reliable electric disconnection from the mains network.
• Observe IEC 60204-1/EN 60204-1.

1.3 Intended use

This product is intended for sensing the position of magnets (e. g. the piston position) in Festo products. The device is intended for use in an industrial environment.

1.3.1 Area of application and approval

In combination with the UL inspection mark on the product, the information in this section must also be observed in order to comply with the certification conditions of Underwriters Laboratories Inc. (UL) for USA and Canada.

UL approval information
Product category code NRKH, NRKH7
File number E232949
Considered standards UL 60947-5-2	CAN/CSA C22.2 No. 60947-5-2
UL mark	US LISTEDIndustrial Control Equipment 2MD1

Tab. 1

2 Electrical connection

SME-8M-DS-24V-...-
M8/M8D M12 OE
41+3	3+14

Tab. 2

SME-8M-DO-24V----
M8/M8D M12 OE
41+3	23+1

Tab. 3

SME-8M-ZS-24V-...-
M8/M8D M12 OE
41+ +	4

Tab. 4

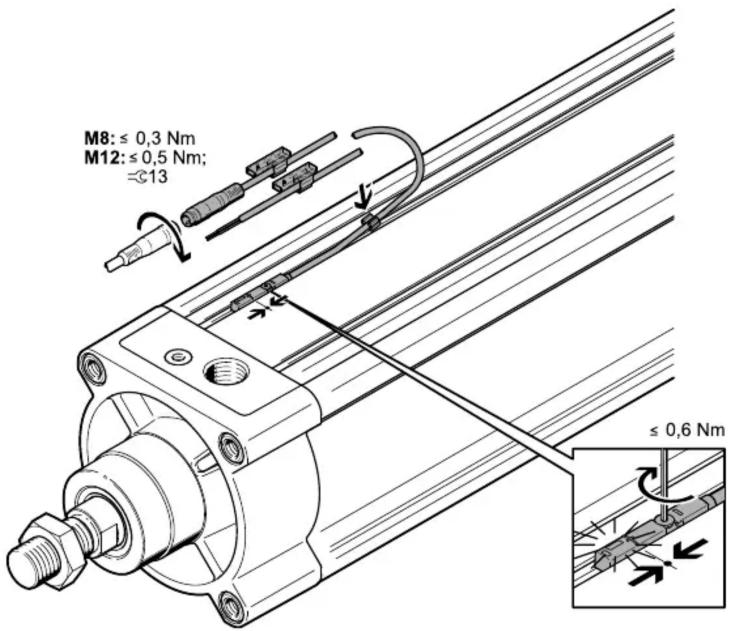

3 Mechanical installation

Fig. 1

4 Technical data

4.1 Technical data UL

SME-8M-...-24V-...
Operating voltage range [V DC] 5 ... 30
Ambient temperature [°C] -20 ... +70

Tab. 5

4.2 Technical data, general

SME-8M-...-24V-...
Operating voltage range [V AC/DC] 5 ... 30
Max. output current [mA] 500
Max. output current in mounting kit [mA] 80
Max. switching capacity [W]	10
Max. switching capacity in mounting kit [W]	2.4
Ambient temperature [°C] -40 ... +70
Ambient temperature with flexible cable installation [°C] -5 ... +70
Degree of protection	IP65, IP68

Tab. 6
