BEDIENUNGSANLEITUNG SL-DSM-63-B Festo
Montageanleitung (de)
737 671 / 2008-09NH
FESTO
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
Sensorhalter
SL-DSM-63-B

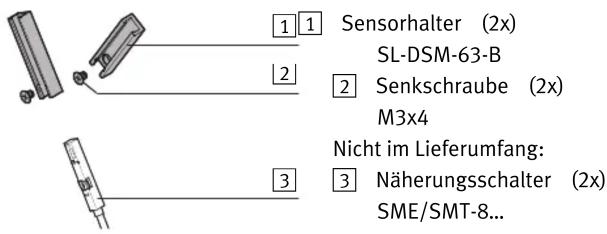

- Teileliste


Hinweis
Bei Zugbelastungen können die Leitungen brechen.
- Fixieren Sie die Leitungen der Näherungsschalter 3.
- Montage

0,8 Nm ± 30%

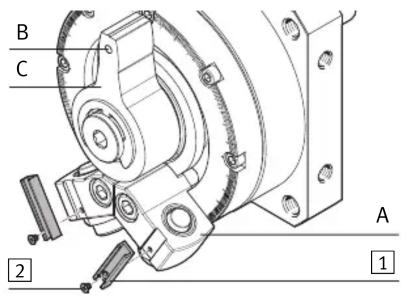

- Befestigen Sie die Sensorhalter 1 in der Nut des Dämpferhalters (A) mit den Schrauben 2. Halten Sie das zulässige Anziehdrehmoment ein.

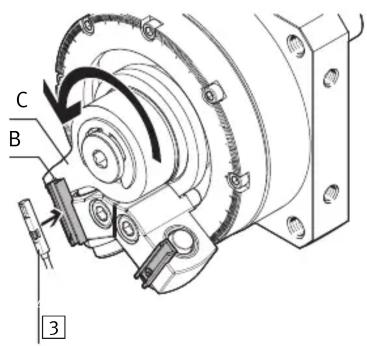

Im Anschlaghebel (C) befindet sich der Magnet (B) der zur Positionserkennung dient.
- Schwenken Sie den Anschlaghebel (C) in die gewünschte Endlage.
- Platzieren Sie den Näherungsschalter 3 in der Nut des Sensorhalters 1.
- Positionieren Sie den Näherungsschalter 3 in der Nut so, dass er in der Endlage des Anschlaghebels (C) schaltet.
- Befestigen Sie den Näherungsschalter 3 gemäß seiner Bedienungsanleitung.
Assembly instructions (en)
737 671 / 2008-09NH
FESTO
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
Sensor retainer
SL-DSM-63-B

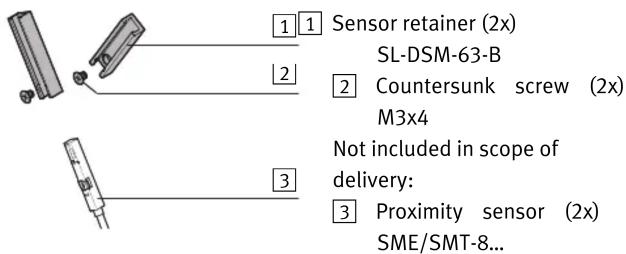

- Parts list

Sensor retainer (2x)
SL-DSM-63-B
2 Countersunk screw (2x) M3x4
