CA-R-MER.003AE - Schnittstellen-Hub PIONEER - Kostenlose Bedienungsanleitung

Produkttyp	Lenkradfernbedienungs-Interface-Hub
Kompatibilität	Mercedes Vito V447 ab Baujahr 2015
Lieferumfang	SWC CANBUS-Interface, Kabelbaum, Antennenadapter, Radioadapter
Spannungsversorgung	12 V Gleichstrom (Fahrzeugbordnetz)
Abmessungen (ca.)	50 x 30 x 15 mm
Gewicht (ca.)	50 g
Anschluss Lenkradseite	Stecker für Lenkradfernbedienung
Anschluss Radioseite	ISO-Stecker (schwarz/rot), Antennenanschluss, Kabelfernbedienungsbuchse
Funktionen der Lenkradtasten	Lautstärke +/-, Anruf annehmen/ablehnen, Stummschaltung, Sprachsteuerung, Sendersuche auf/ab (nur im Radiomenü)
Zusätzliche Anschlüsse	Grün (Parken), Violett (Rückwärtsgang), Rosa (Geschwindigkeitssignal)
Installationshinweise	Arbeiten nur durch Fachpersonal; WHEEL REMOTE JACK vor Fahrzeuganschluss einstecken (ESD-Schutz)
Wartung	Keine regelmäßige Wartung erforderlich
Reinigung	Nur trocken abwischen; keine Reinigungsmittel verwenden
Sicherheit	ESD-gefährdet; vor statischer Entladung schützen; Installation gemäß Anleitung
Ersatzteile / Reparatur	Keine reparierbaren Teile; bei Defekt Austausch erforderlich
Besonderheiten	CANBUS-kompatibel; unterstützt werkseitige Lenkradfunktionen

Häufig gestellte Fragen - CA-R-MER.003AE PIONEER

Wie installiere ich das Interface CA-R-MER.003AE?

Die Installation muss von einem qualifizierten Fachbetrieb durchgeführt werden. Zuerst den WHEEL REMOTE JACK einstecken, dann die Fahrzeugstecker verbinden. Anschlussreihenfolge: 1. ISO-Stecker, 2. Antennenstecker, 3. Kabelfernbedienungsbuchse, 4. optionale Dienste (Parken, Rückwärts, Geschwindigkeit). Danach Fahrzeugseite: 5. Fahrzeugstecker, 6. Fahrzeugantenne.

Welche Funktionen der Lenkradtasten werden unterstützt?

Die Tasten Lautstärke +/-, Anruf annehmen/ablehnen, Stummschaltung, Sprachsteuerung und Sendersuche auf/ab (nur im Radiomenü) werden unterstützt, sofern das Radio diese Funktionen bereitstellt.

Ist das Interface mit meinem Mercedes Vito V447 kompatibel?

Ja, das Interface ist speziell für den Mercedes Vito V447 ab Baujahr 2015 entwickelt. Es wird nur für dieses Fahrzeugmodell empfohlen.

Muss der WHEEL REMOTE JACK vor dem Fahrzeuganschluss eingesteckt werden?

Ja, unbedingt! Um Schäden durch elektrostatische Entladung (ESD) zu vermeiden, muss der WHEEL REMOTE JACK zuerst am Interface eingesteckt werden, bevor die Fahrzeugstecker verbunden werden.

Kann ich das Interface selbst installieren?

Nein, die Installation darf nur von einem qualifizierten Fachinstallateur durchgeführt werden. Bei unsachgemäßer Installation besteht die Gefahr von Schäden am Fahrzeug oder am Radio.

Welche Kabel sind für optionale Funktionen vorgesehen?

Grün = Parken, Violett = Rückwärtsgang, Rosa = Geschwindigkeitssignal. Diese können an das Radio angeschlossen werden, wenn es diese Funktionen unterstützt.

Was ist im Lieferumfang enthalten?

Das Set enthält: SWC CANBUS-Interface, Kabelbaum, Antennenadapter und Radioadapter. Kein separates Handbuch – die Anleitung ist online verfügbar.

Warum funktionieren die Lenkradtasten nicht?

Mögliche Ursachen: Falscher Anschluss (überprüfen Sie die Steckverbindungen), nicht unterstütztes Radio (das Radio muss Lenkradfunktionen verarbeiten können), oder das Interface ist defekt. Stellen Sie sicher, dass der WHEEL REMOTE JACK korrekt eingesteckt ist.

Kann ich mehrere Interfaces hintereinander schalten?

Nein, das Interface ist für den direkten Anschluss zwischen Lenkrad und Radio ausgelegt. Ein Hintereinanderschalten mehrerer Interfaces ist nicht vorgesehen und kann zu Fehlfunktionen führen.

Ist das Interface mit Aftermarket-Radios kompatibel?

Ja, es ist für den Anschluss an handelsübliche Aftermarket-Radios mit ISO-Stecker und Kabelfernbedienungseingang ausgelegt. Die Kompatibilität sollte vor dem Kauf geprüft werden.

BEDIENUNGSANLEITUNG CA-R-MER.003AE PIONEER

Steering wheel control interface installation kit for:

MERCEDES

Model: Vito V447

Year: 2015>

Kit content: SWC CANBUS interface wiring harness antenna adapter radio adapter

Customer code: CA-R-MER.003AE

Electrical wiring harness with various connectors and components (no visible text or symbols)

INSTALLATION MANUAL

All installation work must be performed by a qualified professional installer only. The manufacturer / dealer is not liable for any kind of incidental or indirect damages. 06/2016 ALL RIGHTS RESERVED. Technical changes possible. No liability for misprints.R1

All installation work must be performed by a qualified professional installer only. The manufacturer / dealer is not liable for any kind of incidental or indirect damages. 06/2016 ALL RIGHTS RESERVED. Technical changes possible. No liability for misprints.

ATTENTION!

In order to prevent ESD damage, the WHEEL REMOTE JACK must be connected before plugging in the connectors on car side.

Connect cables to the radio side as follow:

1- to ISO CONNECTORS (black and red housings)
2- to RADIO ANTENNA-CONNECTOR
3- to WIRED REMOTE SOCKET (NOTE: do not connect to microphone socket)
4- to SERVICES (if required); functions are marked on the wires:

Green - Parking

Violet - Reverse

Pink - Speed

Connect cables to the car side as follow:

5- to CAR CONNECTOR
6- to CAR ANTENNA-CONNECTOR

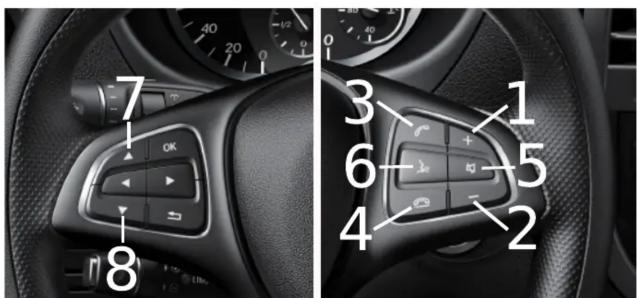

The steering wheel buttons perform the following functions (if supported by the radio):

1- Volume +
2- Volume -
3- Accept incoming call
4- Reject incoming call
5- Attenuate
6- Voice
7- Seek up (note: this function works inside the radio settings menu only)
8- Seek down (note: this function works inside the radio settings menu only)
