Produkttyp	Wandhalterung (Neigbar)
Marke	Nabo
Modell	Easy Tilt 600
Verwendung	Für Flachbildschirme (LCD, LED, Plasma)
Neigungsbereich	-5° bis +15°
VESA-Kompatibilität	100x100 bis 400x400 mm
Max. Gewicht	50 kg
Abmessungen (BxHxT)	ca. 400 x 250 x 50 mm
Farbe	Schwarz
Material	Stahl, pulverbeschichtet

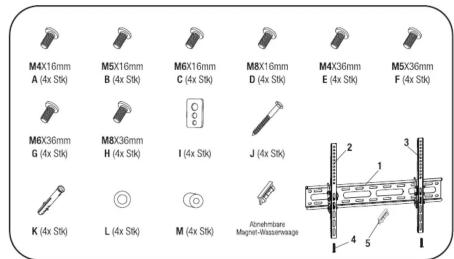

Lieferumfang	Wandhalterung, Montageset (Schrauben, Dübel), Bedienungsanleitung
Montage	An der Wand, Innenbereich
Besonderheiten	Neigungsverstellung, Nivellierausgleich
Kompatible Bildschirmgröße	32-65 Zoll
Wandabstand	ca. 50 mm (bei 0° Neigung)
Gewicht (Produkt)	ca. 2,5 kg
Sicherheit	Geprüft nach VESA-Standard, inkl. Sicherungsschrauben
Pflege	Mit feuchtem, weichem Tuch abwischen; keine scharfen Reiniger
Garantie	2 Jahre
Entsorgung	Gemäß lokalen Vorschriften für Elektroschrott

Häufig gestellte Fragen - Easy Tilt 600 Nabo

Wie installiere ich die Nabo Easy Tilt 600 Wandhalterung?

Befestigen Sie die Wandplatte mit den mitgelieferten Dübeln und Schrauben an der Wand. Verwenden Sie eine Wasserwaage, um die Halterung auszurichten. Hängen Sie Ihren Bildschirm an den Haken und fixieren Sie ihn mit den Sicherungsschrauben. Die genauen Schritte entnehmen Sie der Bedienungsanleitung.

Welche VESA-Formate werden von der Halterung unterstützt?

Die Halterung unterstützt VESA-Formate von 100x100 bis 400x400 mm. Messen Sie den Abstand der Bohrungen auf der Rückseite Ihres Bildschirms.

Welches maximale Gewicht kann die Easy Tilt 600 tragen?

Die maximale Belastbarkeit beträgt 50 kg. Achten Sie darauf, dass Ihr Fernseher dieses Gewicht nicht überschreitet, um die Sicherheit zu gewährleisten.

Ist die Halterung mit meinem Fernseher kompatibel?

Prüfen Sie, ob Ihr Fernseher einen VESA-Standard zwischen 100x100 und 400x400 mm hat und nicht schwerer als 50 kg ist. Bildschirmgrößen von 32-65 Zoll sind geeignet.

Welches Werkzeug wird für die Montage benötigt?

Sie benötigen einen Schraubendreher (Kreuzschlitz) und ggf. einen Bohrer für die Dübel. Im Lieferumfang ist kein Werkzeug enthalten. Ein Schlüssel für die Sicherungsschrauben kann erforderlich sein.

Kann die Halterung geneigt werden?

Ja, die Easy Tilt 600 ist neigbar von -5° bis +15°. Sie können den Neigungswinkel einstellen, um Reflexionen zu vermeiden oder den optimalen Blickwinkel zu erreichen.

Was ist im Lieferumfang enthalten?

Im Lieferumfang sind die Wandhalterung, ein Montageset mit Schrauben und Dübeln für verschiedene Wandtypen sowie eine Bedienungsanleitung enthalten.

Wie reinige ich die Wandhalterung?

Reinigen Sie die Halterung mit einem feuchten, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuermittel, um die Pulverbeschichtung nicht zu beschädigen.

Gibt es eine Garantie auf die Nabo Easy Tilt 600?

Ja, Nabo gewährt eine Garantie von 2 Jahren auf diese Wandhalterung. Für Garantieansprüche kontaktieren Sie bitte den Kundendienst.

Wo finde ich die Bedienungsanleitung für die Easy Tilt 600?

Die Bedienungsanleitung liegt der Verpackung bei und kann als PDF auf der Website von Nabo oder über den QR-Code auf der Verpackung heruntergeladen werden.

BEDIENUNGSANLEITUNG Easy Tilt 600 Nabo

TV Wandhalterung geeignet für 32 - 65 Zoll

Sicherheitshinweise & Montageanleitung

Befestigen der VESA-Platte am Bildschirm

Befestigung der TV-Platte an einem Bildschirm mit flacher Rückseite

Montieren an fester Betonoberfläche

Befestigen der VESA-Platte am Bildschirm

Befestigung der TV-Platte an einem Bildschirm mit vertiefter/gebogener Rückseite

Montieren an Holzträgern

Schritt 3

Befestigen des TVs an die Wand-Platte

Nachdem Sie den Fernseher an der TV-Halterung angebracht haben, stellen Sie den Neigungswinkel ein und ziehen Sie die Schraube (4) fest.

ACHTUNG

Dieses Produkt enthält kleine Teile, die bei Verschlucken zu Erstickungsunfällen führen können. Halten Sie sämtliche dieser Teile von kleinen Kindern fern.

- Stellen Sie vor dem Beginn der Montagearbeiten sicher, dass alle beteiligten Personen diese Anweisungen gelesen und vollständig verstanden haben.

Sollten Sie zu einem der hierin aufgeführten Montageschritte Fragen haben, lassen Sie sich bitte von einem professionellen Monteur beraten.

- Die Wand oder die Montagefläche muss in der Lage sein, das kombinierte Gewicht der Halterung und des Bildschirms zu tragen. Sollte dies nicht der Fall sein, sind entsprechende Verstärkungen zu implementieren.

- Es müssen eine Fangvorrichtung und geeignete Werkzeuge benutzt werden. Für diese Montage sind mindestens zwei Personen erforderlich.

Die Nichtverwendung der Schutzausrüstung kann zu Sachschäden, schweren Verletzungen oder zum Tod führen.

- Bitte überprüfen Sie alle zwei Monate die Gelenkteile und vergewissern Sie sich, dass sich keine der Schrauben gelockert hat.

Dieses Produkt ist für die Montage an Holzständenwänden und massiven Betonwänden konzipiert. Vergewissern Sie sich vor der Montage, dass die Wand der Gesamtlast der Geräte und Hardware standhält. Überschreiten Sie niemals die maximale Tragfähigkeit von 30 kg. Die Nichtbeachtung dieses Hinweises kann ein Produktversagen oder Verletzungen nach sich ziehen.

Hinweis: Dieses Produkt ist nur für die Verwendung in Innenräumen vorgesehen. Die Verwendung dieses Produkts im Freien kann zu einem Produktversagen oder zu Verletzungen führen.
