TK 7002 - Wäschetrockner Nabo - Kostenlose Bedienungsanleitung

Produkttyp	Wäschetrockner (Kondenstrockner)
Marke	Nabo
Modell	TK 7002
Energieeffizienzklasse	B
Fassungsvermögen	7 kg
Abmessungen (H × B × T)	85 × 60 × 60 cm
Gewicht	45 kg
Stromversorgung	230 V, 50 Hz
Leistungsaufnahme	2500 W
Geräuschpegel	65 dB(A)
Programmanzahl	12
Trocknungsgrade	Schranktrocken, Bügeltrocken, Extratrocken
Sicherheitsmerkmale	Kindersicherung, Überhitzungsschutz
Pflege	Flusensieb nach jedem Trocknen reinigen; Kondensator regelmäßig reinigen
Ersatzteile	Flusensieb, Türdichtung, Heizung
Reparaturfähigkeit	Ersatzteile verfügbar, Reparaturanleitung in der Bedienungsanleitung
Lieferumfang	Trockner, Bedienungsanleitung
Farbe	Weiß

Häufig gestellte Fragen - TK 7002 Nabo

Wie reinige ich das Flusensieb?

Das Flusensieb sollte nach jedem Trocknungsvorgang gereinigt werden. Ziehen Sie den Netzstecker, öffnen Sie die Tür, ziehen Sie das Sieb heraus und entfernen Sie die Flusen mit der Hand oder einer weichen Bürste. Setzen Sie das Sieb wieder ein, bis es einrastet.

Was tun bei einer Fehlermeldung?

Notieren Sie den angezeigten Fehlercode und schlagen Sie im Kapitel „Fehlerbehebung“ der Bedienungsanleitung nach. Häufig helfen das Reinigen des Flusensiebs oder das Entleeren des Wassertanks. Kontaktieren Sie den Kundendienst, falls der Fehler bestehen bleibt.

Wie schließe ich den Trockner an?

Stellen Sie den Trockner auf eine ebene, stabile Fläche. Schließen Sie das Netzkabel an eine geerdete Steckdose (230 V, 50 Hz) an. Bei einem Kondens­trockner muss der Wassertank korrekt eingesetzt oder ein Ablaufschlauch angeschlossen sein.

Welche Programme gibt es?

Der TK 7002 verfügt über 12 Trockenprogramme, darunter Baumwolle, Pflegeleicht, Feinwäsche, Zeitprogramme und Extratrocken. Wählen Sie das Programm entsprechend der Textilart und dem gewünschten Trocknungsgrad.

Warum trocknet der Trockner nicht richtig?

Mögliche Ursachen: Flusensieb verstopft, Kondensator verschmutzt, zu viel Wäsche, falsches Programm oder zu niedrige Raumtemperatur. Reinigen Sie Sieb und Kondensator und reduzieren Sie die Füllmenge.

Wie entleere ich den Wassertank?

Ziehen Sie den Wassertank vorsichtig heraus, entleeren Sie ihn in ein Waschbecken und setzen Sie ihn wieder ein. Achten Sie darauf, dass er richtig einrastet. Leeren Sie den Tank nach jedem Trockenvorgang.

Kann ich den Trockner auf eine Waschmaschine stellen?

Ja, mit einem passenden Zwischenbaurahmen (Zubehör) kann der Trockner sicher auf einer Waschmaschine platziert werden. Stellen Sie sicher, dass die Waschmaschine stabil steht und das Gesamtgewicht nicht überschritten wird.

Wie stelle ich die Empfindlichkeit des Feuchtesensors ein?

Die Feuchtesensoren passen sich automatisch an. Bei Bedarf können Sie die Trockenheit über die Trocknungsgrad­Einstellung (z. B. Bügeltrocken, Schranktrocken) anpassen. Die genaue Vorgehen finden Sie in der Anleitung.

Was bedeuten die Symbole auf dem Bedienfeld?

Die Symbole stehen für die verschiedenen Programme und Optionen (z. B. Start/Pause, Trocknungsgrad, Signal). Eine vollständige Erklärung finden Sie in der Bedienungsanleitung im Kapitel „Bedienelemente“.

Wie wähle ich das richtige Programm?

Richten Sie sich nach dem Pflegeetikett der Wäsche. Baumwolle verträgt hohe Temperaturen, Feinwäsche benötigt niedrige. Nutzen Sie Programme wie „Baumwolle Schranktrocken“ für Handtücher oder „Pflegeleicht“ für Mischgewebe.

BEDIENUNGSANLEITUNG TK 7002 Nabo

DE Gebrauchsanweisung Trockner

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.

Diese Bedienungsanleitung enthält wichtige Sicherheitshinweise und Anweisungen zur Bedienung und Wartung Ihres Gerätes. Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung vor Benutzung Ihres Gerätes zu lesen, und bewahren Sie sie zum künftigen Nachschlagen auf.

Symbol Text Beschreibung

WARNUNG

Gefahr ernsthafter oder sogar tödlicher Verletzungen

STROMSCHLAGGEFAHR Gefährliche Spannung

Brand Brandgefahr

Achtung Gefahr von Verletzungen oder Materialschäden

Wichtig/Hinweis

Informationen zur richtigen Bedienung des Systems

Anweisungen lesen.

Heiße Oberfläche

INHALT

1. SICHERHEITSHINWEISE....3

1.1. Elektrische Sicherheit....3
1.2. Kindersicherheit....4
1.3. Produktsicherheit....5
1.4. Bestimmungsgemäßer Gebrauch.... 6
1.5. Auf einer Waschmaschine aufstellen....8

2. AUFSTELLEN UND ANSCHLIESSEN 10

2.1. An Wasserablauf anschließen (mit optionalem Ablaufschlauch)...... 10
2.1.1. Wasserablaufschlauch anschließen 10
2.2. Einstellen der Füße 11
2.3. Stromanschluss.... 11
2.4. Einbau unter einer Arbeitsplatte 11

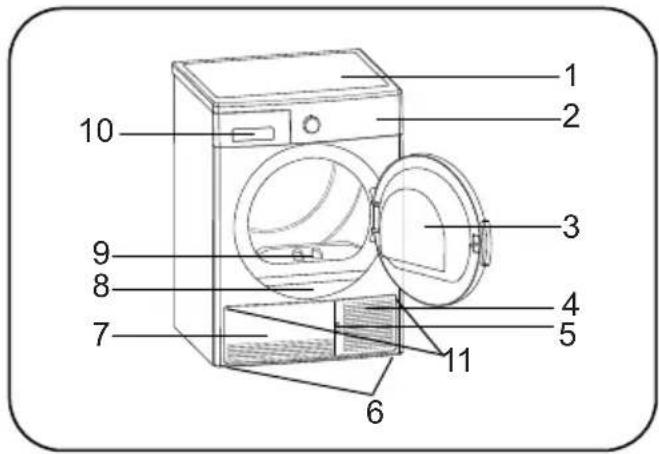

3. ÜBERSICHT....12

4. WÄSCHE VORBEREITEN....13

4.1. Sortierung der Wäsche für das Trocknen.... 13
4.2. Vorbereitung der Wäsche für das Trocknen 14

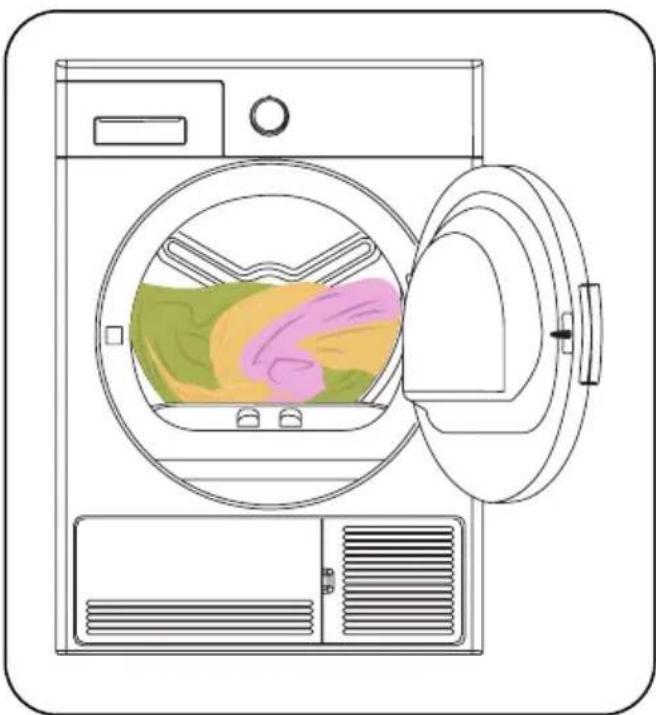

4.3. Beladegewicht 14

5. VERWENDUNG DES TROCKNERS....15

5.1.Bedienfeld....15

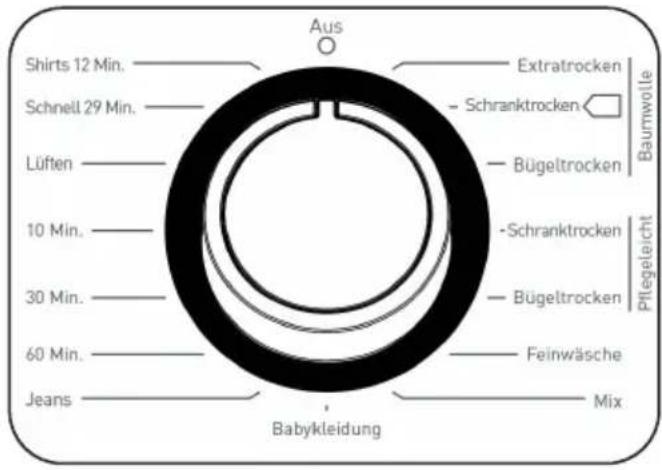

5.1.1. Programmwahlknopf.... 15

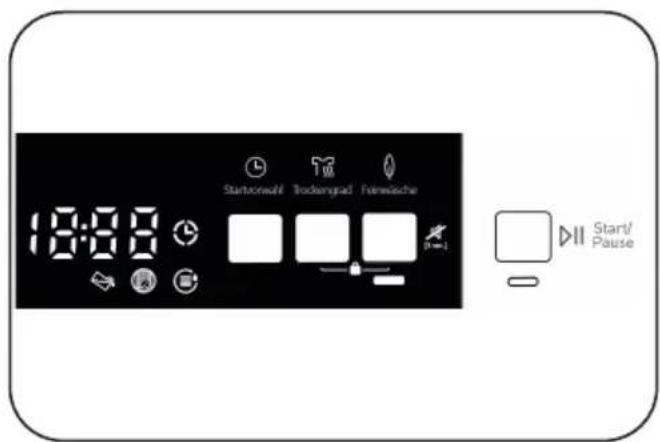

5.1.2. Elektronische Anzeige und Zusatzfunktionen.... 15
5.2. Programmauswahl und Verbrauchstabelle....16
5.2.1. Hilfsfunktionen 17
5.2.2.Starten des Programms....18
5.2.3. Energiesparmodus 19
5.3. Information zur Trommelbeleuchtung....19

5.2.4. Während des Programms....19

6. REINIGUNG UND PFLEGE 21

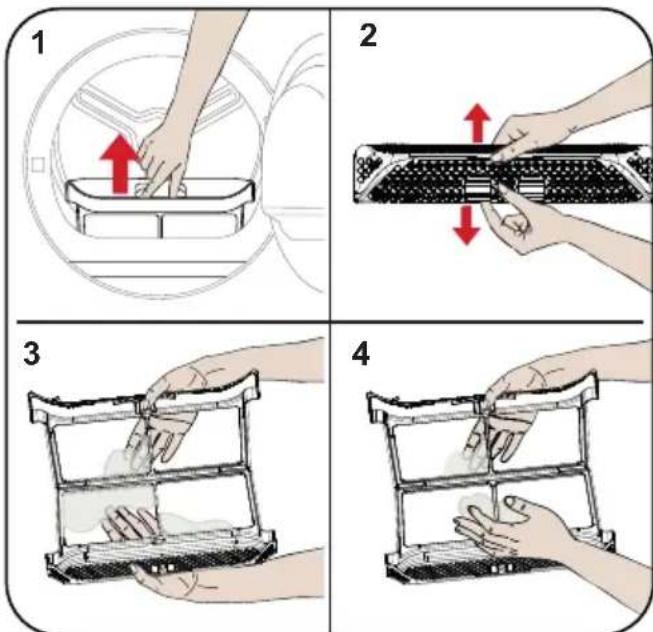

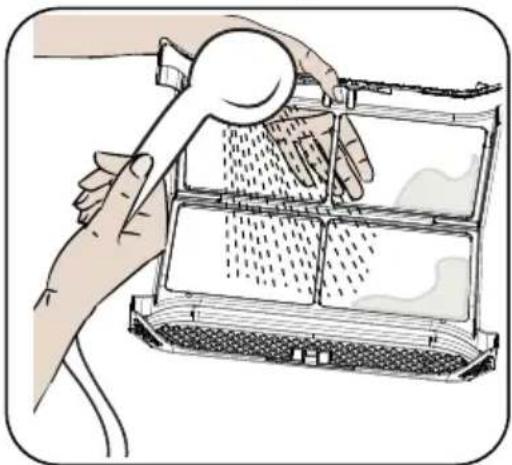

6.1. Reinigung des Flusenfilters 21

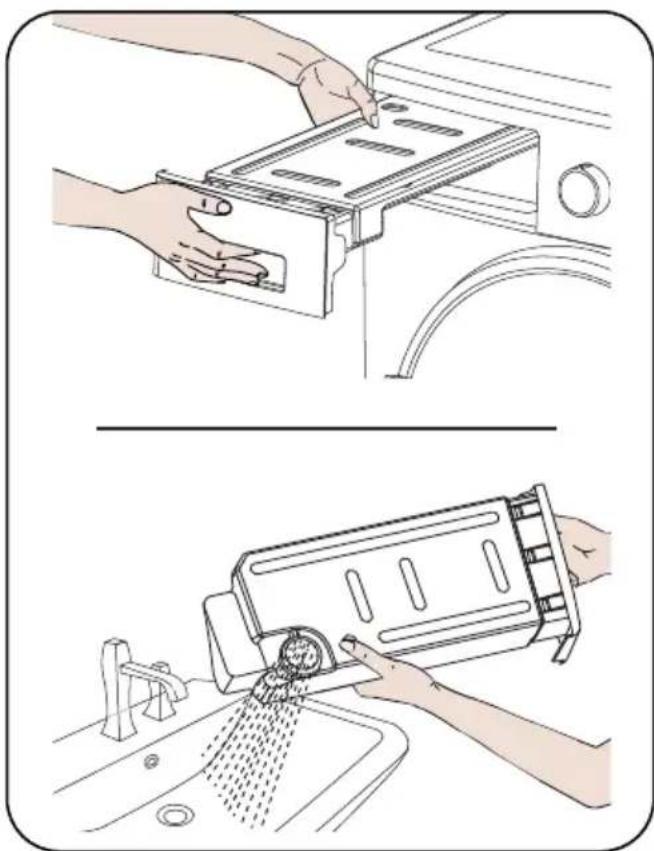

6.2. Leeren des Wassertanks.... 21

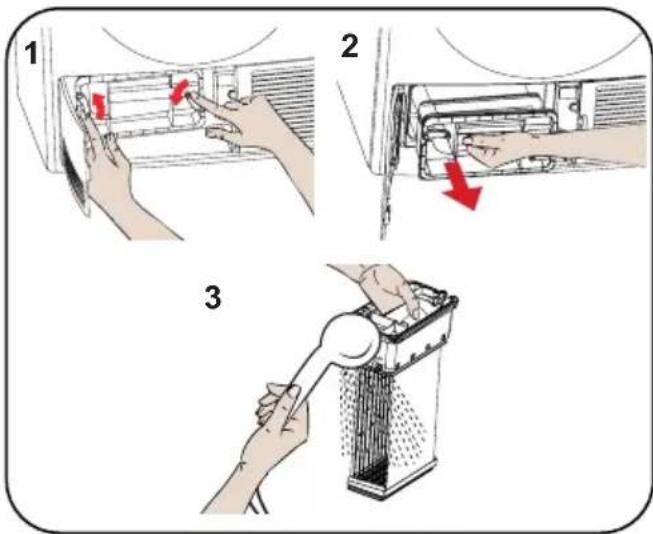

6.3. Reinigung des Kondensators 22

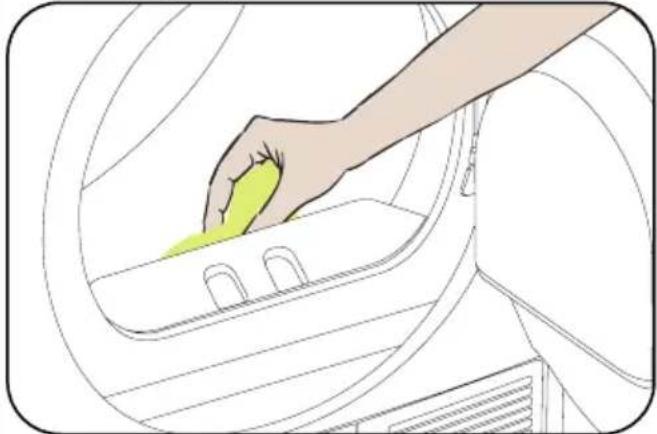

6.4. Reinigung des Feuchtesensors 22

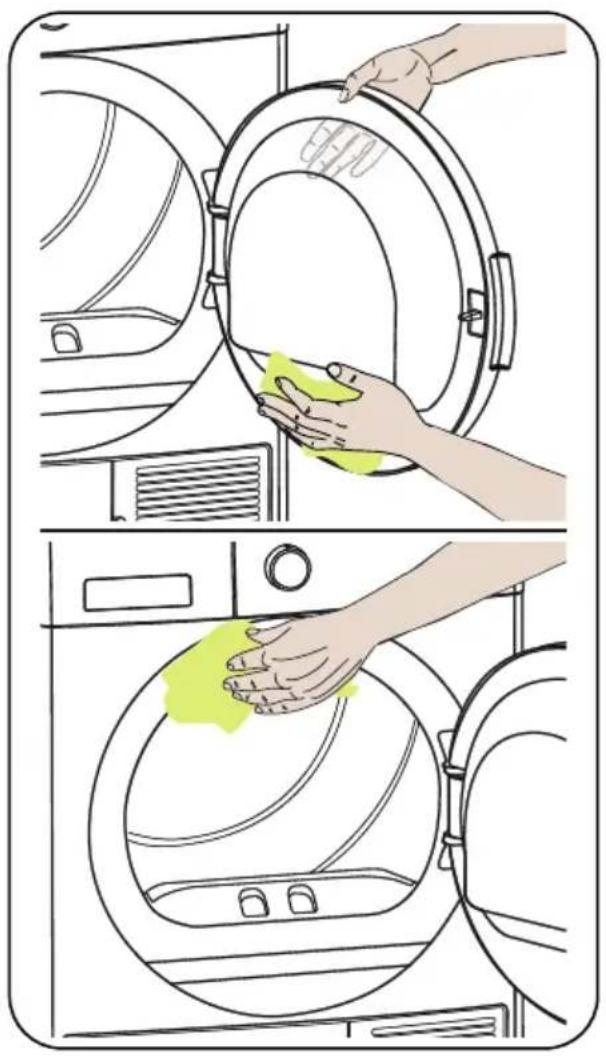

6.5. Reinigung der Innenseite der Einfülltür 23

7. TECHNISCHE DATEN 24

1. FEHLERBEHEBUNG......25
2. AUTOMATISCHE FEHLERWARNUNGEN UND ABHILFEMAßNAHMEN .....27
3. UMWELTSCHUTZ UND VERPACKUNG 28
   10.1. Informationen zur Verpackung...... 28

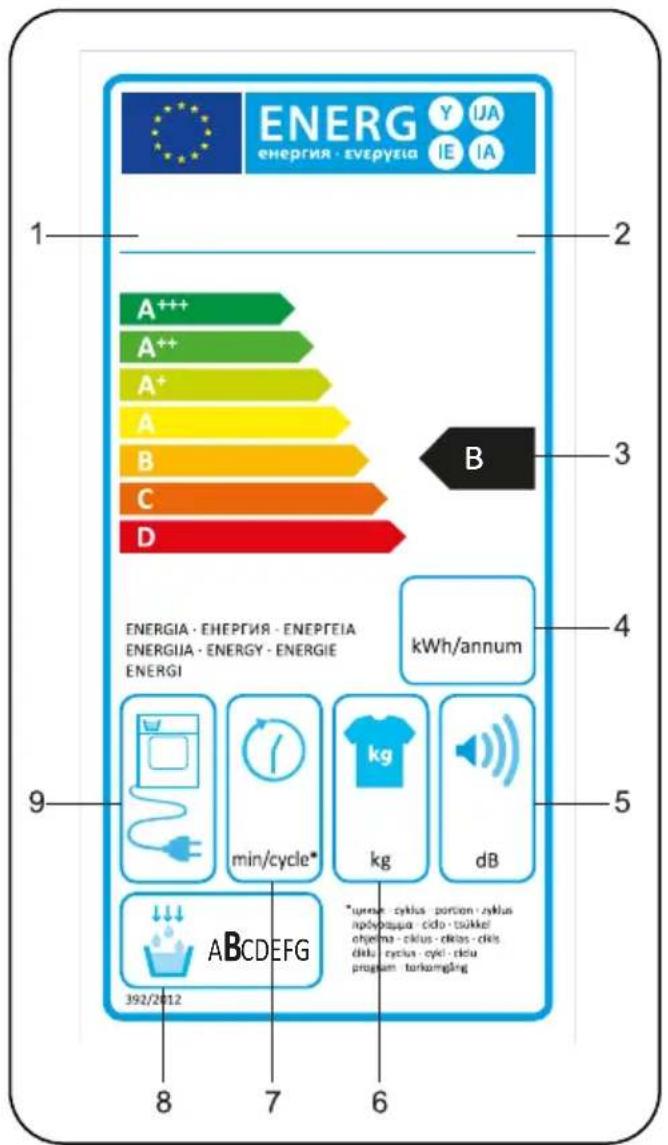

4. ERLÄUTERUNG DES ENERGIELABELS UND HINWEISE ZUM ENERGIESPAREN...... 28
   11.1. Energielabel....28
   11.2. Energieeffizienz 29

WICHTIGE HINWEISE

• Dieses Gerät darf von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mit mangelnder Erfahrung oder mangelnden Kenntnissen verwendet werden, sofern diese unter Aufsicht handeln oder hinsichtlich der sicheren Bedienung des Geräts angewiesen wurden und die möglichen Risiken kennen. Dieses Gerät ist kein Kinderspielzeug – halten Sie Kinder davon fern. Kinder dürfen Reinigungs- und Wartungsmaßnahmen am Gerät nur unter Aufsicht Erwachsener durchführen.
• Kinder unter 3 Jahren sollten vom Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
• Dieser Trockner ist ausschließlich für den Einsatz im Haushalt in Innenräumen vorgesehen. Bei kommerzieller Nutzung erlöschen alle Garantieansprüche.
• Verwenden Sie dieses Produkt ausschließlich für Wäsche, die auf dem Etikett ausdrücklich als für Trocknung geeignet markiert ist.
• Der Hersteller übernimmt keinerlei Haftung für Schäden infolge unsachgemäßen Einsatzes oder Transports.
• Stellen Sie sicher, dass die Lüftungsöffnungen nicht verdeckt werden.
• Installation und Reparatur der Maschine dürfen ausschließlich durch qualifizierte Servicetechniker durchgeführt werden. Der Hersteller übernimmt keinerlei Haftung für Schäden infolge unautorisierter Reparaturen.

⚠️ WARNING: Besprühen und übergießen Sie den Trockner niemals mit Wasser, um ihn zu reinigen! Gefahr eines elektrischen Schlages!

• An Seitenwand und Rückwand des Geräts müssen jeweils mindestens 3 cm frei bleiben. Wenn Sie das Gerät unter einer Arbeitsplatte montieren, müssen auch oben 3 cm frei bleiben.
  • Die Montage/Demontage beim Einbau unter einer Arbeitsplatte darf ausschließlich durch qualifizierte Servicetechniker durchgeführt werden.
• Prüfen Sie das Produkt vor dem Aufstellen und Anschließen auf sichtbare Beschädigungen. Beschädigtes Produkt nicht anschließen und nicht in Betrieb nehmen.
  • Haustiere vom Trockner fernhalten.
• Verwenden Sie Weichmacher und ähnliche Produkte gemäß den Anweisungen der jeweiligen Hersteller.
• Nehmen Sie alle Objekte aus den Taschen von Kleidungsstücken, zum Beispiel Feuerzeuge und Streichhölzer.
• Das Gerät darf nicht hinter einer abschließbaren Tür, einer Schiebetür oder einer Tür aufgestellt werden, deren Scharnier an der dem Wäschetrockner gegenüberliegenden Seite angebracht ist, sofern sich die Einfülltür des Waschtrockners dadurch nicht mehr vollständig öffnen lässt.

1. SICHERHEITSHINWEISE

In diesem Abschnitt finden Sie Sicherheitshinweise, die die Gefahr von Personen- und Sachschäden reduzieren. Bei Nichtbeachtung dieser Hinweise erlöschen alle Garantieansprüche.

1.1. Elektrische Sicherheit

• Das Gerät darf nicht über ein externes Schaltgerät wie z. B. eine Zeitschaltuhr angeschlossen und nicht mit einem Stromkreis verbunden werden, der von Seiten des Versorgungsunternehmens regelmäßig an- und abgeschaltet wird.
• Stromstecker nicht mit nassen Händen anfassen. Zum Trennen des Geräts von der Stromversorgung immer den Stecker ziehen. Bei Nichtbeachtung besteht die Gefahr eines elektrischen Schlages.
• Schließen Sie den Trockner an eine geerdete Steckdose an, die über eine Sicherung abgesichert ist. Die Erdung muss von einem Elektriker installiert werden. Unser Unternehmen haftet nicht für Schäden/Verluste, die sich aus der Nutzung des Trockners ohne Erdverbindung gemäß den vor Ort geltenden Vorschriften ergeben.
  • Die erforderliche Spannung und die notwendige Sicherung sind auf dem Typenschild angegeben. (Hinweise zum Typenschild siehe Übersicht)
• Spannung- und Frequenzwerte auf dem Typenschild müssen mit den Werten der Stromversorgung in Ihrem Haushalt übereinstimmen.
• Wenn Sie den Trockner länger nicht nutzen sowie vor Aufstellungs-, Anschluss-, Wartungs-, Reinigungs- und Reparaturarbeiten: Trockner von der Stromversorgung trennen! Bei Nichtbeachtung kann der Trockner beschädigt werden.

- Auch nach dem Aufstellen und Anschließen muss der Stecker jederzeit frei zugänglich sein.

⚠ Ein beschädigtes Stromkabel/ein beschädigter Stecker kann einen Brand verursachen bzw. einen Stromschlag auslösen. Wenn Teile dieser Art beschädigt sind, müssen sie ausgewechselt werden. Dies darf nur durch qualifiziertes Personal erfolgen.

⚠ Um die Gefahr eines elektrischen Schlages auszuschließen, verwenden Sie keine Verlängerungskabel, keine Mehrfachsteckdosen und keine Adapter zum Verbinden des Trockners mit der Stromversorgung.

1.2. Kindersicherheit

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder von im Umgang mit elektrischen Geräten unerfahrenen Personen verwendet werden, es sei denn, diese werden von Personen beaufsichtigt und angeleitet, die für ihre Sicherheit verantwortlich sind.

• Dieses Gerät darf von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mit mangelnder Erfahrung oder mangelnden Kenntnissen verwendet werden, sofern diese unter Aufsicht handeln oder hinsichtlich der sicheren Bedienung des Geräts angewiesen wurden und die möglichen Risiken kennen. Dieses Gerät ist kein Kinderspielzeug – halten Sie Kinder davon fern. Kinder dürfen Reinigungs- und Wartungsmaßnahmen am Gerät nur unter Aufsicht Erwachsener durchführen.

• Sorgen Sie dafür, dass sich Kinder niemals unbeaufsichtigt in der Nähe des Geräts aufhalten.

• Sie könnten sich beim Spielen im Gerät einschließen und dabei zu Tode kommen.
• Lassen Sie nicht zu, dass Kinder die Glastür des Geräts berühren, während das Gerät läuft. Die Glasoberfläche kann sehr heiß werden und Hautverbrennungen verursachen.
• Verpackungsmaterialien von Kindern fern halten.
• Bei Verschlucken und bei Kontakt mit Waschmitteln oder anderen Waschzusätzen mit Haut oder Augen kann es zu Vergiftungsserscheinungen sowie Haut- und Schleimhautreizungen kommen.
• Reinigungsmaterialien außerhalb der Reichweite von Kindern aufbewahren. Elektrische Geräte sind eine Gefahrenquelle für Kinder.
• Kinder vom laufenden Gerät fernhalten!
• Um sicherzustellen, dass der Trocknungszyklus nicht von Kindern unterbrochen wird, können Sie die Kindersicherung aktivieren.
• Stellen Sie sicher, dass Kinder nicht auf dem Gerät sitzen oder auf/in das Gerät steigen.

1.3. Produktsicherheit

⚠️Aufgrund von Brandgefahr dürfen die folgenden Wäscheteile und Produkte NIEMALS im Trockner getrocknet werden:

• Keine ungewaschenen Teile im Trockner trocknen!

• Kleidungsstücke, die mit Substanzen wie Speiseöl, Azeton, Alkohol, Benzin, Kerosin, Fleckenentfernern, Terpentin, Wachs oder Wachsentfernern verschmutzt sind, müssen unter Verwendung von Waschmittel in heißem Wasser gewaschen werden, bevor sie zum Trocknen in den Waschtrockner gegeben werden.

• Reinigungstücher und -matten, die Reste von entflammbaren Reinigungsmitteln oder Alkohol, Benzin, Kerosin, Fleckenentfernern, Terpentin, Kerzen, Wachs, Wachsentfernern oder Chemikalien enthalten.

• Wäsche, die Reste von Haarspray, Nagellackentferner und ähnlichen Substanzen enthält.
• Wäsche, auf denen Industriechemikalien zur Reinigung verwendet wurden (zum Beispiel chemische Reinigung).
• Wäsche, die jedwede Art von Schaum, Schwamm, Gummi oder gummiähnliche Teile oder Zubehörteile enthält. Dazu gehören Latexschwämme, Duschhauben, wasserdichte Gewebe, Stretchgewebe und Schaumkissen.
• Teile mit Füllungen und beschädigte Teile (Kissen und Jacken). Schaumstoff, der aus diesen Teilen austritt, kann während des Trocknungsprozesses Feuer fangen.
• Der Betrieb des Trockners in Umgebungen, die Mehlstaub oder Kohlenstaub enthalten, kann Explosionen verursachen.

⚠️ ACHTUNG: Unterwäsche, die Metallverstärkungen enthält, sollte nicht in den Trockner gelegt werden. Wenn Metall Verstärkungen sich lösen oder während des Trocknungsvorgangs abbrechen, kann der Trockner beschädigt werden.

1.4. Bestimmungsgemäßer Gebrauch

⚠️ ACHTUNG: Trockner niemals vor dem Ende des Trocknungszyklus stoppen, es sei denn, alle Teile werden schnell entnommen und ausgebreitet, damit die Hitze entweichen kann.

⚠️ ACHTUNG: Sicherstellen, dass keine Tiere in den Trockner springen. Innenraum des Trockners prüfen, bevor Sie den Trockner in Betrieb setzen.

⚠️ ACHTUNG: Wenn Sie ein Programm abbrechen oder bei einem Stromausfall während eines laufenden Programms kann es zu Überhitzung der Kleidungsstücke im Inneren des Trockners kommen. Die Konzentration von Hitze kann zur Selbstentzündung führen! Aktivieren Sie deshalb immer das Programm „Lüften“, um eine schnelle Abkühlung einzuleiten, oder entnehmen Sie schnell alle Wäschestücke aus dem Trockner und hängen Sie diese auf, damit die Hitze entweichen kann.

• Verwenden Sie den Trockner ausschließlich im Haushalt und nur für geeignete Gewebe (siehe Angaben auf Etikett). Alle anderen Nutzungsarten entsprechen nicht dem bestimmungsgemäßen Gebrauch und sind verboten.
• Bei kommerzieller Nutzung erlöschen alle Garantieansprüche.
• Dieses Gerät ist ausschließlich für den Einsatz im Haushalt ausgelegt. Stellen Sie es auf eine glatte und stabile Oberfläche.
• Nicht gegen die Tür des Trockners lehnen. Nicht auf die Tür des Trockners setzen. Der Trockner kann umkippen!
• Um Temperaturen sicherzustellen, bei denen es nicht zu Schäden an der Wäsche kommt (also um eine Entzündung der Wäsche zu verhindern), startet nach dem Heizprozess ein Kühlprozess. Anschließend wird das Programm beendet. Entfernen Sie nach dem Ende des Programms unverzüglich die gesamte Wäsche aus dem Gerät.

⚠️ ACHTUNG: Verwenden Sie den Trockner niemals ohne Flusenfilter oder mit beschädigtem Flusenfilter.

• Flusenfilter müssen nach jeder Verwendung gereinigt werden, wie in Flusenfilter reinigen angegeben.
• Flusenfilter müssen nach der feuchten Reinigung getrocknet werden. Feuchte Filter können während des Trocknungsprozesses zu Funktionsstörungen führen.
• Rund um den Trockner dürfen sich keine Flusen ansammeln (gilt nicht für Geräte, die ins Freie entlüften).

WICHTIG: Der Freiraum zwischen Trockner und Fußboden darf nicht durch Teppiche, Holz, Platten oder andere Gegenstände verschmälert werden. Bei Nichtbeachtung kann die Maschine nicht mehr genügend Luft ansaugen.

- Trockner nicht in Räumen mit Frostgefahr installieren. Frost hat negative Auswirkungen auf die Leistung des Trockners. Kondensationswasser, das in Pumpe und Schläuchen gefriert, kann zu Schäden am Gerät führen.

1.5. Auf einer Waschmaschine aufstellen

⚠️ ACHTUNG: Niemals eine Waschmaschine auf den Trockner stellen. Beachten Sie die beim Aufstellen des Trockners auf einer Waschmaschine die folgenden Warnhinweise.

⚠️ ACHTUNG: Der Trockner darf nur auf Waschmaschinen gestellt werden, die für eine Beladung mit mindestens 7 kg ausgelegt sind.

- Um den Trockner auf einer Waschmaschine zu verwenden, setzen Sie zwischen den beiden

Maschinen ein Befestigungsteil ein. Das Befestigungsteil muss von einem autorisierten Servicetechniker installiert werden.

- Wird der Trockner auf eine Waschmaschine gestellt, kann das Gesamtgewicht der beiden Produkte mit Beladung nahezu 150 kg erreichen. Stellen Sie die Geräte auf einem stabilen Boden auf, der über eine ausreichende Tragfähigkeit verfügt.

Geeigneter Installationstisch für Waschmaschine und Trockner
Trockner (Tiefe)	Waschmaschine
	37-41 cm 42-	45 cm 46-49 cm	50-56 cm 57-63	cm
52,5 cm X		√	√	√	√
56 cm XX			√	√	√
61 cm XXX				√	√
64 cm XXXX					√

(Ausführliche Informationen finden Sie unter 7. Technische Daten)

Um die Trockner auf dem Waschmaschine aufzustellen, ist ein spezielles Stapelelement notwendig, das als optionales Zubehör verfügbar ist. Wenden Sie sich gegebenenfalls an den Kundendienst. Die Montageanweisungen werden zusammen mit dem Stapelelement geliefert.

CE-Konformitätserklärung

Konformitätserklärung

Hiermit erklärt die Baytronic Handels GmbH, dass der NABO Wäschetrockner "TK 7002" den gesetzlichen Anforderungen der Richtlinien:

2014/35/EU (LVD), 2014/30/EU (EMC), 2009/125/EC (Ökodesign) und 2011/65/EU (ROHS) entspricht.

Die vollständige Konformitätserklärung finden Sie unter https://content.nabo.at

Entsorgung des Altgeräts

Das Symbol der durchgestrichenen Mülltonne auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht zusammen mit dem übrigen Hausmüll entsorgt werden darf, sondern einer getrennten Sammlung zugeführt werden muss. Sie können das Gerät kostenlos bei Ihrem örtlichen Rückgabe- und Sammelsystem entsorgen. Die entsprechenden Adressen können bei Ihrer zuständigen Stadt- oder Gemeindeverwaltung erfragt werden. Alternativ können Sie kleine Elektro- und Elektronik-Altgeräte (WEEE) mit einer Kantenlänge von bis zu 25 cm bei jedem Einzelhändler mit einer Verkaufsfläche für Elektro- und Elektronikgeräte (EEE) von mindestens 400 m2 oder bei einem Lebensmittelhändler, der mindestens mehrmals im Jahr Elektro- und Elektronikgeräte anbietet, mit einer Gesamtverkaufsfläche von 800 m2 kostenlos abgeben. Größere Elektro- und Elektronik-Altgeräte können beim Kauf eines neuen Produkts desselben Typs kostenlos an den jeweiligen Einzelhändler zurückgegeben werden. Bezüglich der Vorgehensweise bei der Rücknahme von Elektro- und Elektronik-Altgeräten im Falle der Lieferung eines neu gekauften Produkts wenden Sie sich bitte an Ihren Einzelhändler.

Bitte entfernen Sie nach Möglichkeit alle Batterien und Akkus sowie alle abnehmbaren Lampen, bevor Sie das Gerät entsorgen.

Bitte beachten Sie, dass Sie für die Löschung aller personenbezogenen Daten auf dem zu entsorgenden Gerät verantwortlich sind.

2. AUFSTELLEN UND ANSCHLIESSEN

• Bevor Sie sich an eine Fachfirma zur Installation und zum Anschluss des Trockners wenden, lesen Sie die Informationen im Benutzerhandbuch zum elektrischen Anschluss und zum Wasseranschluss. Sind die genannten Voraussetzungen in Ihrem Haushalt nicht gegeben, lassen Sie diese von einem Elektriker beziehungsweise Klempner herstellen.
  • Die Vorbereitung des Aufstellungsorts für den Trockner und die Bereitstellung der Anschlüsse für Strom, Wasser und Abwasser ist Aufgabe des Kunden. Prüfen Sie den Trockner vor dem Aufstellen und Anschließen auf Beschädigungen. Ein beschädigtes Gerät nicht anschließen! Von beschädigten Produkten können Gesundheitsgefahren ausgehen.
• Stellen Sie den Trockner auf eine stabile und flache Oberfläche.
• Betreiben Sie den Trockner in einer staubfreien Umgebung mit guter Belüftung.
• Der Freiraum zwischen Trockner und Fußboden darf nicht durch Teppiche, Holz, Platten oder andere Gegenstände verschmälert werden.
• Belüftungsöffnungen am Sockel des Trockners nicht blockieren!
• Das Gerät darf nicht hinter einer abschließbaren Tür, einer Schiebetür oder einer Tür aufgestellt werden, deren Scharnier an der dem Wäschetrockner gegenüberliegenden Seite angebracht ist, sofern sich die Einfülltür des Waschtrockners dadurch nicht mehr vollständig öffnen lässt.
• Alle Anschlüsse müssen auch dann stabil und sicher bleiben, wenn der Trockner an seine endgültige Position bewegt wird. Trocknerrückwand nicht an Wasserhähne, Steckdosen usw. anlehnen!
• Der Betriebstemperaturbereich des Trockners liegt zwischen +5 °C und +35 °C. Wird der Trockner außerhalb dieses Temperaturbereichs betrieben, kann die Trocknungsleistung beeinträchtigt sein, und es kann zu Schäden am Gerät kommen.
  • Das Gerät ist sehr schwer!

Vorsicht beim Bewegen! Immer Schutzhandschuhe tragen!

• Gerät immer an einer Wand aufstellen!
• Rückseite des Geräts muss zur Wand zeigen!
• Beim Aufstellen des Geräts Ausrichtung mit Wasserwaage prüfen! Waagerechten Stand einstellen! Diese Schritte bei jeder Ortsveränderung des Geräts wiederholen!
• Trockner nicht auf das Stromkabel stellen!

2.1. An Wasserablauf anschließen (mit optionalem Ablaufschlauch)

In Produkt mit Kondensatoreinheit sammelt sich während des Trocknungsvorgangs Wasser im Wassertank. Dieses angesammelte Wasser müssen Sie nach jedem Trocknungsvorgang entfernen. Statt den Wassertank regelmäßig zu leeren, können Sie für die direkte Ableitung des Wassers auch den Ablaufschlauch verwenden, der mit dem Produkt mitgeliefert wird.

2.1.1. Wasserablaufschlauch anschließen

1. Ziehen Sie das Ende des Schlauches aus der Rückseite des Trockners heraus. Verwenden Sie dazu keine Werkzeuge!
2. Verbinden Sie ein Ende des mitgelieferten Ablaufschlauchs mit dem Schlitz, aus dem Sie den Schlauch gezogen haben.
3. Befestigen Sie das andere Ende des Ablaufschlauchs direkt mit dem Wasserablauf oder Becken.

⚠️ ACHTUNG: Schlauch so befestigen, dass er nicht verrutscht! Beim verrutschen des Schlauchs kann sonst Ihre Wohnung unter Wasser gesetzt werden!

WICHTIG: Der Ablaufschlauch muss auf einer Höhe von mindestens 80 cm installiert werden.

WICHTIG: Der Ablaufschlauch darf auf der Strecke zwischen Gerät und Ablauf nicht gebogen, geknickt und nicht eingeklemmt werden.

2.2. Einstellen der Füße

• Damit der Trockner möglichst geräusch- und vibrationsarm arbeitet, muss er stabil und waagerecht aufgestellt sein. Stellen Sie die Füße so ein, dass das Gerät waagerecht steht.
• Drehen Sie die Füße nach links und rechts, bis der Trockner gerade und stabil steht.

WICHTIG: Die verstellbaren Füße niemals abnehmen!

2.3. Stromanschluss

⚠️ ACHTUNG: Gefahr eines Brandes und eines elektrischen Schlages!

• Ihr Trockner ist für eine Stromversorgung mit 220–240 V und 50 Hz ausgelegt.
• Das Netzkabel des Trockners ist mit einem Spezialstecker ausgestattet. Schließen Sie diesen Stecker an eine geerdete Steckdose an, die mit einer Sicherung mit mindestens 10 A abgesichert ist, wie auf dem Typenschild angegeben. Die Versorgungsleistung muss mit einer 10-A-Sicherung abgesichert sein. Fehlt am Aufstellungsort eine entsprechende Steckdose oder eine entsprechende Absicherung, wenden Sie sich an einen Elektriker.
• Der Hersteller übernimmt keinerlei Haftung für Schäden infolge einer Verwendung ohne Erdung.

⚠️ WICHTIG: Der Betrieb ihrer Maschine bei geringen Spannungswerten wird die Lebensdauer des Geräts verkürzen und die Leistung beeinträchtigen.

2.4. Einbau unter einer Arbeitsplatte

• An Seitenwand und Rückwand des Geräts müssen jeweils mindestens 3 cm frei bleiben. Wenn Sie das Gerät unter einer Arbeitsplatte montieren, müssen auch oben 3 cm frei bleiben.
  • Die Montage/Demontage beim Einbau unter einer Arbeitsplatte muss durch qualifizierte Servicetechniker durchgeführt werden.

3. ÜBERSICHT

1. Obere Abdeckung
2. Bedienfeld
3. Einfülltür
4. Klappen Sockel
5. Sockel
6. Verstellbare Füße
7. Sockelabdeckung
8. Typenschild
9. Flusenfilter
10. Schublade
11. Belüftungsöffnungen

4. WÄSCHE VORBEREITEN

4.1. Sortierung der Wäsche für das Trocknen

Befolgen Sie beim Trocknen die Anweisungen auf den Wäscheetiketten. Trocknen Sie ausschließlich Teile mit dem Symbol „Für Trockner geeignet“.

- Befolgen Sie hinsichtlich Wäschearten und -mengen die Anweisungen in Abschnitt 4.3. Beladegewicht.

Für Trockner geeignet	Bügelfrei	Schonendes Trocknen	Nicht geeignet für Trockner
Nicht trocknen	Keine chemische Reinigung Beliebige Temperaturen	Temperaturen	Hohe Temperaturen
Mittlere Temperaturen Niedrige Temperaturen Ohne Hitze Hängend trocknen
Zum Trocknen ausbreiten	Nass aufhängen Im Schatten	ausbreiten	Für chemische Reinigung geeignet

Trocknen Sie dünne, mehrschichtige und starke Gewebe niemals gemeinsam, weil diese bei unterschiedlichen Stufen trocknen. Kombinieren Sie Teile, die ähnliche Strukturen und Gewebe aufweisen. So erreichen Sie ein gleichmäßiges Trocknungsergebnis. Bleibt Restfeuchte zurück, wählen Sie ein Zeitprogramm für zusätzliche Trocknung.

⚠️ WICHTIG: Empfindliche Gewebe, versteckte Gewebe, Wolle/Seide, Teile aus empfindlichen und teuren Geweben, luftdichte Teile und Tüllvorhänge sind für Trockner ungeeignet!

4.2. Vorbereitung der Wäsche für das Trocknen

Gefahr von Explosionen und Brand!

Nehmen Sie alle Objekte aus den Taschen von Kleidungsstücken, zum Beispiel Feuerzeuge und Streichhölzer.

⚠️ ACHTUNG: Trocknertrommel und Gewebe können beschädigt werden!

• Beim Waschen können Kleidungsstücke miteinander verwickelt werden. Alle Teile vor dem Trocknen voneinander trennen!
• Alle Objekte aus den Taschen von Kleidungsstücken nehmen und außerdem:
• Textilgurte, Spitzenborten usw. zusammenbinden oder Wäschebeutel verwenden.
• Reißverschlüsse, Spangen und Klettverschlüsse schließen, Knöpfe öffnen.
• Für beste Trocknungsergebnisse Wäsche nach Gewebetyp und
• Trocknungsprogramm sortieren.
• Spangen und ähnlichem Metallteile entfernen.
• Gewebte Teile wie T-Shirts und Strickteile schrumpfen im Allgemeinen beim ersten trocknen. Mit Schonprogramm arbeiten.
• Synthetik nicht zu stark trocknen. Dies führt zu Falten.
• Beim Waschen von Teilen, die später getrocknet werden sollen, Weichmacher entsprechend den Angaben des Herstellers der Waschmaschine dosieren.

4.3. Beladegewicht

Befolgen Sie die Anweisungen unter „Programmauswahl und Verbrauchstabelle“. (Siehe: 5.2 Programmauswahl und Verbrauchstabelle). Angaben in der Tabelle zum Beladegewicht nicht überschreiten!

WICHTIG: Die angegebenen Mengen nicht überschreiten! Bei Überladung wird die Trocknungsleistung beeinträchtigt, und die Wäsche kann beschädigt werden.

Wäsche Beladegewicht trocken (Gramm)
Bettlaken (doppelt) 725
Kissenbezug 240
Badetuch 700
Handtuch 225
Hemd 190
Baumwollhemd 200
Jeans 650
Gewebe – Stoffhosen 400
T-Shirt 120

5. VERWENDUNG DES TROCKNERS

5.1. Bedienfeld

1. Programmwahlknopf

2. Elektronische Anzeige und Zusatzfunktionen

5.1.1. Programmwahlknopf

Wählen Sie mit dem Programmwahlknopf das gewünschte Trocknungsprogramm aus

5.1.2. Elektronische Anzeige und Zusatzfunktionen

Anzeigesymbole:

Warnanzeige Wassertank
Warnanzeige Flusenfilter
Warnanzeige Reinigung Kondensator

5.2. Programmauswahl und Verbrauchstabelle

Drücken Sie die Start/Pause-Taste, um das Programm zu starten. Die LEDs „Start/Pause“ und „Trocknen“ leuchten.

Programm Beladung (kg)		Waschen Maschine Schleuderdrehzahl	Ungefähre Restfeuchte	Dauer (Minuten)
Baumwolle extratrocken 7	1000 60% 143
Baumwolle schranktrocken	7 1000 60%	125
Baumwolle bügeltrocken 7	1000 60% 106
Synthetik schranktrocken	3,5 800 40%	51
Synthetik bügeltrocken 3,5	800 40% 37
Feinwäsche 2 600 50% 46
Mix 4 1000 60% 92
Babykleidung 3 1000 60%	66
Jeans	4 1000 60%	91
60 min	-	-	-	60
30 min	-	-	-	30
10 min	-	-	-	10
Lüften	-	-	-	10
Schnell 29'	1 1200 50%	29
Shirts 12'	0.5	1200 50% 12

Energieverbrauchswerte
Programm	Beladung (kg)	Waschen Maschine Schleuderdrehzahl	Ungefähre Restfeuchte	Energieverbrauchswerte (kWh)
Baumwolle schranktrocken	7	1000	60%	4,18
Baumwolle bügeltrocken	7	1000	60%	3.40
Synthetik schranktrocken	3,5	800	40%	1,42
Leistungsaufnahme im Modus „Aus“ P_o (W)				0,5
Leistungsaufnahme im Modus „Ein“ P_L (W)				1,0

Das Programm „Baumwolle schranktrocken“ ist das Standard-Trocknungsprogramm, das mit voller oder halber Beladung gestartet werden kann, und auf das sich die Angaben von Label und Produktrechnung beziehen. Dieses Programm weist die höchste Energieeffizienz auf und eignet sich zum Trocknen normal feuchter Teile.

* Standardprogramm Energielabel (EN 61121:2012)

Alle Werte in der Tabelle wurden nach der Norm EN 61121:2012 ermittelt. Die Verbrauchswerte können von den Angaben in der Tabelle abweichen, je nach Gewebetyp, Schleuderdrehzahl, Umgebungsbedingungen und Versorgungsspannung.

5.2.1. Hilfsfunktionen

In der Tabelle sind die Zusatzfunktionen für die Programme angegeben.

Option Beschreibung
Trocknungsstufe	Der nach der Trocknung erzielte Feuchtigkeitsgrad kann um 3 Stufen erhöht werden. Auf diese Weise kann der Grad der erforderlichen Trockenheit gewählt werden. Neben der Standardeinstellung wählbare Stufen: 1, 2, 3. Nach Auswahl leuchtet die LED der entsprechenden Trocknungsstufe auf.
Feinwäsche	Empfindliche Gewebe werden länger und bei niedrigeren Temperaturen getrocknet.
Zeitverzögerung	Sie können die Startzeit des Programmes durch Auswahl der 1-Stunden- bis 23-Stunden-Option verzögern. Sie können die gewünschte Verzögerungszeit durch Betätigung der Start/Pause-Taste aktivieren. Bei Ablauf der Zeit beginnt das ausgewählte Programm automatisch. Während der Verzögerungszeit können mit dem Programm kompatible Optionen aktiviert/deaktiviert werden. Durch langes Drücken der Verzögerungszeit-Taste wird die Verzögerungszeit kontinuierlich geändert.
Summer abbrechen	Der Trockner gibt eine akustische Warnung aus, wenn der Programmauswahlknopf gedreht wird, Tasten gedrückt werden oder das Programm endet. Halten Sie zum Abbrechen der Warnungen 3 Sekunden lang die Taste „Faltenfrei-Option“ gedrückt. Wenn Sie die Taste drücken, zeigt eine akustische Warnung an, dass die Option abgebrochen wurde.
Kindersicherung	Mit der Kindersicherung-Option können Sie Änderungen am Programmablauf durch die Betätigung von Tasten während des Programmes verhindern. Zum Aktivieren der Kindersicherung drücken Sie die Tasten „Trockenstufe“ und „Empfindlich“ gleichzeitig 3 Sekunden lang. Bei aktivierter Kindersicherung sind alle Tasten deaktiviert. Die Kindersicherung wird am Ende des Programms nicht automatisch deaktiviert. Zum Deaktivieren der Kindersicherung am Ende des Programms stellen Sie den Programmauswahlknopf auf „Aus“. Stellen Sie dann den Programmwahlknopf auf die erste Position. Die Kindersicherung ist weiterhin aktiv. Zum Deaktivieren der Kindersicherung drücken Sie die Tasten „Trockenstufe“ und „Empfindlich“ gleichzeitig für 3 Sekunden. Beim Aktivieren/ Deaktivieren der Kindersicherung wird 2 Sekunden lang „CL“ auf dem Display angezeigt und erlischt dann; außerdem ertönt ein Warnton. Warnung Wenn das Gerät läuft oder die Kindersicherung aktiv ist, wird bei Drehen des Programmauswahlknopfs eine akustische Warnung ausgegeben und „CL“ erscheint 2 Sekunden lang am Display. Wenn Sie dann den Programmwahlknopf drehen, hören Sie eine akustische Warnung. Selbst wenn Sie den Programmknopf auf ein anderes Programm einstellen, wird das vorherige Programm weiterhin ausgeführt. Zur Auswahl eines neuen Programmes müssen Sie die Kindersicherung deaktivieren und den Programmauswahlknopf auf die „Aus“-Position stellen.

5.2.2. Starten des Programms

Während der Programmauswahl blinkt die LED „Start/Pause“. Drücken Sie die Start/Pause-Taste, um das Programm zu starten. Die LEDs „Start/Pause“ und „Trocknen“ leuchten.

Programm Beschreibung
Baumwolle extratrocken	Mit diesem Programm werden starke und mehrschichtige Gewebe getrocknet, zum Beispiel Baumwollhandtücher, Bettlaken, Kopfkissenbezüge, Bademäntel. Die Trocknung erfolgt bei hoher Temperatur, damit die Teile anschließend in den Schrank gelegt werden können.
Baumwolle schranktrocken	Mit diesem Programm werden Baumwollschlafanzüge, Unterwäsche, Tischtücher usw. so getrocknet, dass sie anschließend in den Schrank gelegt werden können.
Baumwolle bügeltrocken	Mit diesem Programm werden Baumwollteile so getrocknet, dass sie anschließend gebügelt werden können. Die aus dem Trockner entnommene Wäsche ist noch feucht.
Synthetik schranktrocken	Mit diesem Programm werden Synthetiktextilien wie Hemden, T-Shirts und Blusen bei niedrigeren Temperaturen als beim Baumwollprogramm so getrocknet, dass sie anschließend in den Schrank gelegt werden können.
Synthetik bügeltrocken	Mit diesem Programm werden Synthetiktextilien wie Hemden, T-Shirts und Blusen bei niedrigeren Temperaturen als beim Baumwollprogramm so getrocknet, dass sie anschließend gebügelt werden können. Die aus dem Trockner entnommene Wäsche ist noch feucht.
Feinwäsche	Mit diesem Programm werden dünne Teile wie Hemden, Blusen und Seidentextilien bei niedrigeren Temperatur so getrocknet, dass sie anschließend getragen werden können.
Mix	Mit diesem Programm werden Mischgewebe Baumwolle/Synthetik so getrocknet, dass sie ihre Farbe nicht verlieren und anschließend getragen werden können.
Babykleidung	Mit diesem Programm werden empfindliche Kleidungsstücke für Kinder bei niedrigeren Temperatur so getrocknet, dass sie anschließend getragen werden können.
Jeans Mit diesem Programm werden Jeans getrocknet.
Zeitprogramme	Um die erforderliche Trocknungsstufe bei einer niedrigen Temperatur zu erreichen, können Sie die Zeitprogramme „10 min“, „30 min“ und „60 min“ verwenden.
Lüften	Bei diesem Programm erfolgt 10 Minuten lang eine Belüftung ohne Hitze, um Ihre Wäsche aufzufrischen.
Schnell 29'	1 kg Baumwollhemden, die in der Waschmaschine mit hoher Drehzahl geschleudert wurden, werden innerhalb von 29 Minuten getrocknet.
Shirts 12' 2 bis 3 Shirts sind innerhalb von 12 Minuten bereit zum Bügeln.

WICHTIG: Auf das Programmende warten, bevor Sie die Einfülltür öffnen! Falls Sie die Tür öffnen müssen, Tür nur kurz öffnen!

5.2.3. Energiesparmodus

Wenn Sie bei der Programmwahl 15 Minuten lang keine Taste drücken, schaltet der Trockner in den Energiesparmodus, um den Energieverbrauch zu senken. Das gesamte Display wird ausgeschaltet. Während des Energiesparens blinkt „- - -“, d. h. die LED ist 0,5 Sekunden lang an und 3 Sekunden lang aus. Die LED „- - -“ leuchtet im Energiesparbetrieb weniger hell. Um ein Programm zu wählen und zu starten, müssen Sie das Gerät aus- und wieder einschalten.

5.2.4. Während des Programms

Wenn Sie bei laufendem Programm die Einfülltür öffnen, wechselt das Gerät in den Standby-Modus. Nach dem Schließen der Tür drücken Sie die Start/Pause-Taste, um das Programm fortzusetzen.

Auf das Programmende warten, bevor Sie die Einfülltür öffnen! Falls Sie die Tür öffnen müssen, Tür nur kurz öffnen!

Programmende

Nach dem Ende des Programms leuchten die Warn-LEDs für Start/Pause, Wassertank, Filterreinigung und Kondensatorreinigung. Außerdem wird am Ende des Programmablaufs ein Tonsignal wiedergegeben. Entnehmen Sie die Wäsche und bereiten Sie die Maschine auf die nächste Befüllung vor.

WICHTIG: Flusenfilter nach jedem Programmdurchlauf reinigen! Wassertank nach jedem Programmdurchlauf leeren!

WICHTIG: Wenn Sie die Wäsche nach dem Programmende nicht herausnehmen, wird automatisch die einstündige Knitterschutzphase aktiviert. Dabei wird die Trommel regelmäßig bewegt, um der Bildung von Falten entgegenzuwirken.

5.3. Information zur Trommelbeleuchtung

• Dieses Gerät ist mit einer LED-Beleuchtung in der Trommel ausgestattet. Dieses Licht geht automatisch an, wenn die Tür geöffnet wird. Das Licht geht nach einer Zeit automatisch wieder aus.
• Dieses Ein- und Ausschaltverhalten kann nicht geändert werden.
• Bitte versuchen Sie nicht, diese LED-Beleuchtung zu ersetzen oder etwas daran zu ändern.

PROGRAMME	OPTIONEN
	Verzögerter Start	Deaktivierung Tonsignal nach Programmende	Kindersicherung	Trocknungsstufe	Feinwäsche
Baumwolle extratrocken	√	√	√	√	√
Baumwolle schranktrocken	√	√	√	√	√
Baumwolle bügeltrocken	√	√	√	√	√
Synthetik schranktrocken	√	√	√	√	√
Synthetik bügeltrocken	√	√	√	√	√
Feinwäsche X	√	√	√		√
Mix	√	√	√	√	√
Babykleidung	√	√	√	√	√
Jeans	√	√	√	√	√
60 min XX	√	√	√
30 min XX	√	√	√
10 min XX	√	√	√
Lüften XX	√	√	√
Schnell 29' XX	√	√	√
Shirts 12' XX	√	√	√
X Nicht auswählbar
√	Auswählbar

6. REINIGUNG UND PFLEGE

WICHTIG: Trockner nicht mit Industriechemikalien reinigen. Trockner, der mit Industriechemikalien gereinigt wurde, nicht verwenden.

6.1. Reinigung des Flusenfilters

WICHTIG: FLUSENFILTER NACH JEDEM GEBRAUCH REINIGEN!

So reinigen Sie den Flusenfilter:

1. Einfülltür öffnen.
2. Flusenfilter herausziehen.
3. Mit der Hand oder einem weichen Tuch reinigen.
4. Filter schließen und einsetzen.

Wenn Sie nach längerer Benutzung der Maschine eine Schicht feststellen, die die Filteroberfläche verdeckt, waschen Sie den Filter mit warmem Wasser. Filter vor dem erneuten Einsetzen gründlich trocknen!

6.2. Leeren des Wassertanks

1. Schublade herausziehen und Tank vorsichtig herausnehmen.
2. Tank ausgießen.
3. Wenn sich Flusen im Tank angesammelt haben, mit Wasser reinigen.
4. Wassertank wieder einsetzen.

WICHTIG: Wassertank niemals bei laufendem Programm entnehmen! Das Kondenswasser im Tank ist KEIN Trinkwasser!

WICHTIG: WASSERTANK NACH JEDEM GEBRAUCH LEEREN!

6.3. Reinigung des Kondensators

WICHTIG: Wenn der Warnhinweis „Kondensator reinigen“ angezeigt wird, reinigen Sie den Kondensator!
WICHTIG: AUCH WENN DER WARNHINWEIS „KONDENSATOR REINIGEN“ NICHT ANGEZEIGT WIRD: KONDENSATOR NACH 15 PROGRAMMDURCHLÄUFEN ODER NACH EINEM MONAT REINIGEN!

Nach dem Ende des Trocknungsvorgangs Einfülltür öffnen und Abkühlung abwarten.

1. Sockelabdeckung öffnen und die beiden Verriegelungen des Kondensators lösen.
2. Kondensator am Plastikteil anfassen und herausziehen.
3. Unter fließendem Wasser reinigen und Wasser ablaufen lassen.
4. Kondensator wieder vollständig einsetzen und beide Verriegelungen verriegeln.
5. Sockelabdeckung schließen

6.4. Reinigung des Feuchtesensors

Im Gerät sind Feuchtesensoren installiert, mit denen gemessen wird, ob die Wäsche bereits trocken ist.

So reinigen Sie die Sensoren:

1. Öffnen Sie die Einfülltür der Maschine.
2. Wenn die Maschine nach dem Trocknungsvorgang noch heiß ist, Abkühlung abwarten.
3. Metalloberflächen des Sensors mit einem weichen Tuch abreiben, das in Essigessenz getränkt ist. Anschließend Oberflächen abtrocknen.

WICHTIG: METALLOBERFLÄCHEN DES SENSORS VIERMAL JÄHRLICH REINIGEN!

WICHTIG: Keine Metallwerkzeuge zum Reinigen der Oberflächen des Sensors verwenden!

⚠️ WARNING: Für das Reinigen keine Lösungsmittel, Reinigungsmittel oder ähnliche Produkte verwenden. Gefahr durch Brand oder Explosionen!

6.5. Reinigung der Innenseite der Einfülltür

WICHTIG: DENKEN

SIE DARAN, NACH JEDEM TROCKNUNGSVORGANG DIE INNENSEITE DER EINFÜLLTÜR ZU REINIGEN.

Öffnen Sie die Einfülltür des Trockners, und reinigen Sie alle inneren Oberflächen und die Dichtung mit einem weichen, feuchten Tuch.

Marke NABO
Modellbezeichnung TK 7002
Höhe Min: 845 mm / Max: 855 mm*
Breite 596 mm
Tiefe 525 mm
Kapazität (max.) 7 kg**
Nettogewicht (mit Kunststofftür) 31 kg
Nettogewicht (mit Glastür) 32,5 kg
Spannung	220-240 V
Leistungsaufnahme	2200 W

*Min. Höhe: Höhe ohne verstellbare Füße. Max. Höhe: Höhe mit verstellbaren Füßen auf maximaler Einstellung.

**Trockengewicht der Wäsche vor dem Waschen.

WICHTIG: Änderungen in Sinne des technischen Fortschritts vorbehalten!
WICHTIG: Die hier enthaltenen Angaben wurden unter Laborbedingungen nach den geltenden Normen ermittelt. In Abhängigkeit von den Umgebungsbedingungen und der Verwendungsweise des Trockners können sich abweichende Werte ergeben.

8. FEHLERBEHEBUNG

Ihr Trockner führt während des Trocknungsprozesses ständig Selbsttests durch. Bei Störungen werden Korrekturmaßnahmen und Warnhinweise ausgelöst.

⚠️ WARNING: Wenn Sie die Schritte in diesem Abschnitt durchgeführt haben und das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder Servicetechniker. Störungen niemals selbst beheben!

PROBLEM URSACHE LÖSUNG
Der Trocknungsprozess dauert sehr lange.	Das Flusensieb ist verstopft. Waschen	Sie den Filter mit lauwarmem Wasser.
	Der Kondensator ist verstopft. Kondensator reinigen.
	Belüftungsgitter an der Vorderseite des Gerätes sind geschlossen.	Öffnen Sie Türen/Fenster, damit die Raumtemperatur nicht zu stark ansteigt.
	Am Feuchtigkeitssensor befindet sich eine Kalkschicht.	Reinigen Sie den Feuchtigkeitssensor.
	Der Trockner ist mir zu viel Wäsche beladen.	Überladen Sie den Trockner nicht.
	Die Wäsche wurde nicht ausreichend geschleudert.	Wählen Sie eine höhere Schleuderdrehzahl an Ihrer Waschmaschine.
Die Wäsche kommt am Ende des Trocknungsprogramms feucht aus dem Gerät.	⚠️ Die Wäsche, die am Ende des Trocknungsprogramms heiß aus dem Gerät kommt, fühlt sich im Allgemeinen feuchter an.
	Das verwendete Programm ist für die Wäscheart ungeeignet.	Prüfen Sie die Pflegeetiketten an den Wäschestücken, wählen Sie ein für die Wäscheart geeignetes Programm und nutzen Sie zusätzlich die Zeitprogramme.
	Das Flusensieb ist verstopft. Waschen	Sie den Filter mit lauwarmem Wasser.
	Der Kondensator ist verstopft. Kondensator reinigen.
	Der Trockner ist mir zu viel Wäsche beladen.	Überladen Sie den Trockner nicht.
	Die Wäsche wurde nicht ausreichend geschleudert.	Wählen Sie eine höhere Schleuderdrehzahl an Ihrer Waschmaschine.
Der Trockner kann nicht geöffnet oder Programm kann nicht gestartet werden. Der Trockner wird bei Anpassung nicht aktiviert.	Der Trockner ist möglicherweise nicht angeschlossen.	Stellen Sie sicher, dass der Stecker richtig in der Steckdose sitzt.
	Die Gerätetür ist offen. Stellen Sie sicher, dass die Gerätetür richtig geschlossen ist.
	Möglicherweise haben Sie kein Programm eingestellt oder die Start/Pause-Taste gedrückt.	Stellen Sie sicher, dass ein Programm eingestellt wurde und der Trockner nicht im Bereitschaftsmodus (Pause) ist.
	Die Kindersicherung ist aktiv. Deaktivieren Sie die Kindersicherung.
Das Programm wurde grundlos unterbrochen.	Die Gerätetür wurde nicht richtig geschlossen.	Stellen Sie sicher, dass die Gerätetür richtig geschlossen ist.
	Es kam zu einem Stromausfall. Drücken Sie die Start/Pause-Taste zum Starten des Programmes.
	Der Wassertank ist voll. Leeren Sie den Wassertank.
Kleidungsstücke sind eingelaufen, verfilzt oder beschädigt.	Das verwendete Programm ist für die Wäscheart ungeeignet.	Prüfen Sie die Pflegeetiketten an den Wäschestücken und wählen Sie ein geeignetes Programm für die Art der Wäsche.
Wasser leckt an der Gerätetür. An den	Innenflächen der Gerätetür und an den Flächen der Dichtung der Gerätetür hat sich Kalk angesammelt.	Reinigen Sie die Innen- und Dichtungsflächen der Ladetür.
Die Gerätetür öffnet sich eigenständig.	Die Gerätetür wurde nicht richtig geschlossen.	Drücken Sie die Ladetür zu, bis Sie das Schließgeräusch hören.
Das Wassertank-Warnsymbol leuchtet/blinkt.	Der Wassertank ist voll. Leeren Sie den Wassertank.
	Der Wasserablaufschlauch ist geknickt.	Prüfen Sie den Wasserablaufschlauch, falls das Gerät direkt mit dem Wasserablauf verbunden ist.
Kondensatorreinigung-Warnsymbol leuchtet.	Kondensator ist verunreinigt. Kondensator reinigen.
Das Filterreinigung-Warnsymbol leuchtet.	Das Flusensieb ist verschmutzt. Reinigen Sie den Filter.
	Die Filterhalterung könnte durch Fusseln verstopft sein.	Reinigen Sie den Filtersitz.
	Möglicherweise gibt es eine Schicht, die eine Verstopfung auf der Oberfläche des Fusselfilters verursacht.	Waschen Sie den Filter mit lauwarmem Wasser.
Das Programm kann nicht gestartet werden und die Filter-Warnlampe blinkt	Die Filterhalterung könnte durch Fusseln verstopft sein.	Reinigen Sie den Filtersitz.
	Möglicherweise gibt es eine Schicht, die eine Verstopfung auf der Oberfläche des Fusselfilters verursacht.	Waschen Sie den Filter mit lauwarmem Wasser.
	Der Kondensator könnte nicht eingesetzt sein.	Kondensator austauschen.
Das Programm kann nicht gestartet werden, und sowohl die Kondensator- als auch die Filter-Warnleuchte blinken	Der Kondensator und der Filter könnten nicht eingesetzt sein.	Filter und Kondensator austauschen.
	Die Filter- und Kondensator-Warn-Leds blinken, obwohl Filter und Kondensator korrekt eingesetzt sind.	Den Kundendienst anrufen.

9. AUTOMATISCHE FEHLERWARNUNGEN UND ABHILFEMAßNAHMEN

Ihr Wäschetrockner ist mit einem integrierten Fehlererkennungssystem ausgestattet, das Fehlfunktionen durch Blinksignale der Betriebsanzeigen meldet Nachstehend finden Sie die häufigsten Fehlercodes.

Fehlercode Lösung
E03/	Wasserbehälter leeren; falls dies das Problem nicht behebt, den nächstgelegenen autorisierten Serviceanbieter kontaktieren.
E04	Wenden Sie sich an den nächstgelegenen autorisierten Serviceanbieter.
E05	Wenden Sie sich an den nächstgelegenen autorisierten Serviceanbieter.
E06	Wenden Sie sich an den nächstgelegenen autorisierten Serviceanbieter.
E08	Möglicherweise gibt es Spannungsschwankungen im Stromnetz. Warten Sie, bis die Spannung für den Betriebsbereich geeignet ist.

10. UMWELTSCHUTZ UND VERPACKUNG

10.1. Informationen zur Verpackung

Die Verpackung dieses Produkts besteht aus wiederverwertbaren Materialien. Verpackung nicht zusammen mit Haushaltsabfällen oder anderen Abfällen entsorgen. Bei der Abfallsammelstelle Ihrer Gemeinde abgeben!

11. ERLÄUTERUNG DES ENERGIELABELS UND HINWEISE ZUM ENERGIESPAREN

11.1. Energielabel

1. Marke
2. Modell
3. Energieeffizienzklasse
4. Jährlicher Energieverbrauch
5. Geräuschentwicklung beim Trocknen
6. Beladegewicht (trocken)
7. Zykluszeit Baumwolle schranktrocken
8. Kondensationseffizienzklasse
9. Maschinentechnologie

11.2. Energieeffizienz

• Betreiben Sie den Trockner bei voller Kapazität, aber überladen Sie ihn nicht.
• Beim Waschen der Wäsche sollte die maximale Schleuderdrehzahl ausgewählt werden. So wird die Trocknungszeit verkürzt und der Energieverbrauch reduziert.
• Teile des gleichen Wäschetyps zusammen trocknen!
• Bei der Programmauswahl die Empfehlungen im Benutzerhandbuch beachten.
• Lassen Sie für die Luftzirkulation ausreichend Freiraum an der Vorder- und Rückseite des Trockners. Gitter an der Vorderseite der Maschine nicht verdecken.
• Falls möglich, auf das Programmende warten, bevor Sie die Tür öffnen! Falls Sie die Tür öffnen müssen, Tür nur kurz öffnen!
• Während des Trocknungsvorgangs keine neue (feuchte) Wäsche einlegen.
• Haare und Flusen, die sich von der Wäsche lösen und in der Luft verklumpen, werden in den „Flusenfiltern“ gesammelt. Stellen Sie sicher, dass die Filter vor und nach jeder Benutzung gereinigt werden.
• Für Modelle mit Kondensator: Kondensator mindestens einmal monatlich oder nach 30 Trocknungsvorgängen reinigen!
• Während des Trocknungsvorgangs muss die Umgebung des Trockners gut belüftet sein.

PRODUKTDATENBLATT
Konformität mit delegierter Verordnung (EU) Nr. 392/2012 der Kommission
Herstellername oder Marke NABO
Modellbezeichnung TK 7002
Nennkapazität (kg) 7
Typ des Trockners Kondensationstrockner
Energieeffizienzklasse (1)	B
Jährlicher Energieverbrauch (kWh) (2)	504
Automatisch oder nicht automatisch Automatisch
Energieverbrauch des Standard-Baumwollprogramms bei voller Beladung (kWh) 4,18
Energieverbrauch des Standard-Baumwollprogramms bei halber Beladung (kWh) 2,31
Energieverbrauch des Modus „Off“ für das Standard-Baumwollprogramm bei voller Beladung P_o (W)	0,5
Energieverbrauch des Modus „Left On“ für das Standard-Baumwollprogramm bei voller Beladung P_L (W)	1,0
Dauer des Modus „Left On“ (min) k.A.
Standard-Baumwollprogramm (3)
Programmdauer des Standard-Baumwollprogramms bei voller Beladung, T_dry (min) 125
Programmdauer des Standard-Baumwollprogramms bei halber Beladung, T_dry1/2 (min) 70
Gewichtete Programmdauer des Standard-Baumwollprogramms bei voller und halber Beladung ( T_t )	94
Kondensationseffizienzklasse (4)	B
Mittlere Kondensationseffizienz des Standard-Baumwollprogramms bei voller Beladung C_dry	81%
Mittlere Kondensationseffizienz des Standard-Baumwollprogramms bei halber Beladung C_dry1/2	81%
Gewichtete Kondensationseffizienz des Standard-Baumwollprogramms bei voller Beladung und halber Beladung C_t	81%
Geräuschpegel des Standard-Baumwollprogramms bei voller Beladung (5)	65
Integriert Nein

(1) Skala von A+++ (höchste Effizienz) bis D (niedrigste Effizienz)
(2) Energieverbrauch auf Basis von 160 Trocknungszyklen des Standard-Bauwahlprogramms bei voller und halber Beladung und Verbrauch der Niedrigenergiemodi. Der tatsächliche Energieverbrauch pro Zyklus hängt vom Nutzungsverhalten ab.
(3) „Trocknungsprogramm Baumwolle schranktrocken“ bei voller und halber Beladung ist das Standard-Trocknungsprogramm, auf das sich die Angaben auf dem Label und im Datenblatt beziehen. Dieses Programm eignet sich für das Trocknen normal feuchter Baumwollwäsche und ist das effizienteste Programm im Hinblick auf den Energieverbrauch für Baumwolle.
(4) Skala von G (niedrigste Effizienz) bis A (höchste Effizienz)
(5) Gewichteter Mittelwert – LwA in dB(A) re 1 pW

Vertrieben durch

BAYTRONIC HandelsgmbH

Harterfeldweg 4

A-4481 Asten

[e-mail]

www.nabo.at

52505714-240219-00
