Produkttyp	Unterbrechungsfreie Stromversorgung (USV)
Marke	Block
Modell	PVUA 24/24-10
Abmessungen (B x H x T)	40 x 127 x 163 mm
Gewicht	0,8 kg
Eingangsnennspannung	24 Vdc (Bereich 20,4–28,8 Vdc)
Ausgangsnennspannung (Normalbetrieb)	24 Vdc (entspricht Eingang)
Ausgangsspannung (Pufferbetrieb)	20,0–25,5 Vdc einstellbar
Ausgangsstrom (Nenn)	10 A
Ladestrom (einstellbar)	0,2 A / 0,4 A / 0,6 A
Pufferzeit (einstellbar)	10 Sek. bis 10 Min. / dauerhaft
Schutzart	IP20 (nach EN 60529)
Schutzklasse	III
Kühlung	Selbstkühlung durch natürliche Konvektion
Umgebungstemperatur (Betrieb)	-10 °C bis +60 °C
Lagertemperatur	-25 °C bis +85 °C
Montageart	Tragschiene TS35 (DIN EN 60715) oder Direktverschraubung
Anschlüsse	WAGO Stecksystem (max. 2,5 mm² bzw. 0,5 mm²)
Normen (Sicherheit)	EN 60950, UL 60950, UL 508
EMV	EN 61000-6-2 und EN 61000-6-3
Display	LC-Display mit Parametrisierung über Tasten
Fernabschaltung	Ja
Batterieprüfung	Ja (automatisch)
Empfohlener Akku	PVA 24/3,2 Ah oder PVA 24/7 Ah
Bestellnummer	PVUA 24/24-10

Häufig gestellte Fragen - PVUA 24/24-10 Block

Was bedeutet die grüne LED am PVUA 24/24-10?

Die grüne LED (a) leuchtet, wenn kein Fehler vorliegt und das Gerät ordnungsgemäß arbeitet.

Wie stelle ich die Pufferzeit ein?

Navigieren Sie im Display zum Menüpunkt Pufferzeit (6). Mit der rechten Taste ändern Sie den Wert zwischen 10 Sekunden, 10 Minuten oder dauerhaft. Mit der linken Taste speichern Sie die Einstellung.

Welcher Akku wird für den PVUA 24/24-10 empfohlen?

Empfohlen wird der Akku-Block PVA 24/3,2 Ah oder PVA 24/7 Ah von Block.

Kann ich das Gerät per PC konfigurieren?

Ja, über die Schnittstelle (mit Schutzkappe) und die Software PVUA von Block. Dazu wird ein Adapterkabel PV-KOK2 oder der Stecker PV-CON benötigt.

Was tun bei einer roten LED (Fehler)?

Die rote LED (c) zeigt einen Fehler an. Im Display können Sie den Fehlercode ablesen (siehe Aufkleber am Gehäuse). Der letzte Fehler bleibt gespeichert, auch nach einem Neustart.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Halten Sie beide Tasten gleichzeitig für 5 Sekunden gedrückt. Dadurch werden alle parametrisierten Parameter auf die Block-Werkseinstellung zurückgesetzt (außer Min/Max-Werte und letzter Fehler).

Welche Schutzart hat das Gerät?

Das Gerät hat die Schutzart IP20 nach EN 60529 und ist für den Einbau im Schaltschrank vorgesehen.

Kann das Gerät an einer Tragschiene montiert werden?

Ja, der PVUA 24/24-10 ist für die Montage auf einer TS35-Tragschiene nach DIN EN 60715 vorgesehen, alternativ auch direkt verschraubbar.

Was ist der Unterschied zwischen Normal- und Pufferbetrieb?

Im Normalbetrieb wird die Ausgangsspannung direkt von der Eingangsspannung (U_in) bereitgestellt. Im Pufferbetrieb wird die Spannung aus dem angeschlossenen Akku entnommen und kann auf 20,0–25,5 Vdc eingestellt werden.

Wie schließe ich den Akku an?

Der Akku wird am Anschluss ACC (4) angeschlossen. Verwenden Sie ausschließlich die mitgelieferten Stecker, um Verwechslungen zu vermeiden.

BEDIENUNGSANLEITUNG PVUA 24/24-10 Block

BLOCK Transformatoren-Elektronik GmbH & Co. KG

Max-Planck-Straße 36–46

27283 Verden

Germany

Phone [phone]

Fax [phone]

[e-mail]

www.block-trafo.de

www.pv400.de

Technische Änderungen vorbehalten. Subject to change.

Sicherheitsmaßnahmen vor der Installation

Das Betriebsmittel ist vor unzulässiger Beanspruchung zu schützen. Insbesondere dürfen bei Transport und Handhabung keine Bauelemente verbogen und/oder Isolationsabstände verändert werden. Die Berührung elektrischer Bauelemente und Kontakte ist zu vermeiden. Betriebsmittel immer im spannungsfreien Zustand montieren und verdrahten. Die Produktbeschreibung und die technischen Hinweise in unserem Hauptkatalog sowie die Aufschriften am Betriebsmittel und auf dem Typenschild sind zu beachten.

Installation

Die Installation ist entsprechend den örtlichen Gegebenheiten, einschlägigen Vorschriften (z. B. VDE 0100), nationalen Unfallverhütungsvorschriften (z. B. UVV-VBG4 bzw. BGV A2) und den anerkannten Regeln der Technik durchzuführen. Dieses elektrische Betriebsmittelte ist eine Komponente, die zum Einbau in elektrische Anlagen oder Maschinen bestimmt ist und erfüllt die Anforderungen der Niederspannungsrichtlinie (73/23/ EWG). Der geforderte Mindestabstand von 10 mm zu benachbarten Teilen ist unbedingt einzuhalten, um die Kühlung nicht zu behindern! Bei Einbau in Maschinen ist die Aufnahme des bestimmungsgemäßen Betriebes solange untersagt, bis festgestellt wurde, dass die Maschine den Bestimmungen der Maschinenrichtlinie (89/392/EWG) entspricht; EN 60204 ist zu beachten. Die Aufnahme des bestimmungsgemäßen Betriebes ist nur bei Einhaltung der EMV-Richtlinie (89/336/EWG) erlaubt. Die Einhaltung der durch die EMV-Gesetzgebung geforderten Grenzwerte liegt in der Verantwortung des Herstellers der Anlage oder Maschine.

Anschluss

Um Verwechslungen mit anderen Anschlüssen zu vermeiden, verwenden Sie ausschließlich die mitgelieferten Stecker.

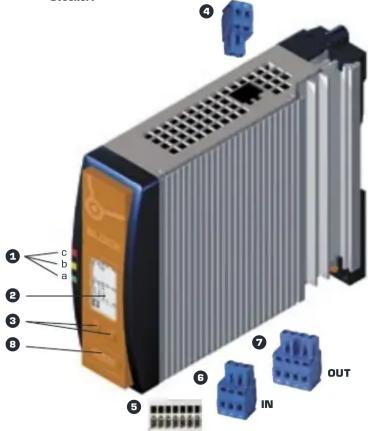

1 LEDs: Die grüne LED (a) leuchtet, wenn kein Fehler vorliegt. Die gelbe LED (b) zeigt Warnungen an. Die gelbe LED (b) blinkt bei Pufferbetrieb im 0,4 Sek.-Takt. Die gelbe LED (b) blinkt bei geringen Batteriespannung im Pufferbetrieb im 0,2 Sek.-Takt. Die rote LED (c) zeigt Fehler an.

2 Display der Kontrolleinheit: Das Parametrisieren über das Display wird rückseitig erklärt.

3 Tasten: Linke Taste = vorwärts im Menü, rechte Taste = Parametrisieren.

4 ACC: Akku-Anschluss

5 Signale: siehe Anschlussplan rückseitig

6 Eingang : IN

⑦ Ausgang : OUT

B Montage: PVUA mit geöffneter Schließnocke (8a) im rechten Winkel auf die Tragschiene TS35 setzen. Befestigung mit Schraubendreher im Uhrzeigersinn schließen(8b).

Schnittstelle und Signalausgänge : Die Schutzkappe ist zur Vermeidung statischer Entladungen nur unter Anwendung von ESD-Schutzmaßnahmen abzunehmen. Inaktiv bei Pufferbetrieb, Inaktiv, wenn lout >10 A, inaktiv bei Abschaltung durch Überstrom, Frei belegbare Ausgänge, konfigurierbar per PC mit Software PVUA, Verknüpfung mit potentialfreiem Wechselkontakt, Kommunikationsein- und Ausgänge, Ausgangsspannung. Die Schnittstelle ist nicht galvanisch getrennt. Ein geeignetes Adapterkabel (PV-KOK2) oder den passenden Stecker (PV-CON) können Sie über BLOCK beziehen. Bei Anschluß eines Relais an einen Signalausgang muß zwingend eine Freilaufdiode vorhanden sein.

Installation

Technische Daten
Technical details
PVUA 24/24-10

Unterbrechungsfreie Stromversorgung für TS35-Schienenmontage oder Schraubbesfestigung

Uninterruptible power supply for mounting on DIN 35mm rails or screw mounting.

Normen Safety standards
Sicherheit Safety	EN 60950, UL 60950, UL 508 EN 60950, UL 60950, UL 508
EMV	EN 61000-6-2 und EN 61000-6-3 (Fachgrundnormen)
EMC	EN 61000-6-2 and EN 61000-6-3 (generic standard)
Zulassungen Approvals
UL (vorbereitet) UL (Pending)	UL 60950 (CSA C22.2/No.60950) UL 60950 (CSA C22.2/No.60950)
UL (vorbereitet) UL (Pending)	UL 508 (CSA C22.2/No.14-95) UL 508 (CSA C22.2/No.14-95)
Umwelt Environment
Umgebungstemperatur Ambient temperature	-10^ C bis +60^ C -10^ C to +60^ C
Lagertemperatur Storage -25^ C bis +85^ C -25^ C to +85^ C
KühlartCooling	Selbstkühlung durch natürliche Konvektion bei vertikaler EinbaulageAN (Natural air convection cooling)
Zulässige LuftfeuchtigkeitAllowable humidity	30 bis 85% relative Feuchte, keine Betauung zulässig30 to 85% relative humidity with no dew

Sicherheit und Schutz Safety and protection

Prüfspannung HV test voltage 500 Vdc (Klemmen zum Gehäuse) 500 Vdc (terminals to enclosure)
BauartConstruction	gekapselt, für den Einbau im Schaltschrankenclosed for installation in switching cabinets

Schutzart Protection index IP 20 (nach EN 60529) IP 20 (to EN 60529)

Schutzklasse Safety class III III
Eingang Input
Eingangsnennspannung Designated input voltage	24 Vdc 24 Vdc
Bereich Voltage range	20,4 Vdc bis 28,8 Vdc 20,4 Vdc to 28,8 Vdc
Zuschaltschwelle (einstellbar)Threshold level (adjustable)	20 bis 25,5 Vdc20 to 25,5 Vdc
Pufferzeit (einstellbar) Puffer time (adjustable)	10 Sek. bis 10 Min. / dauerhaft. 10 sec. to 10 min. / constant
Eingangssicherung Input fuse rating	intern 15 A internal 15 A
Einschaltstrom ohne Last In-rush current no load	typ. 4 A typ. 4 A
Stromaufnahme (Leerlauf/Ladevorgang/max)Input current (no load/charging process/max)	0,1 A/0,8 A/10,8 A0,1 A/0,8 A/10,8 A
Ausgang Nennbetrieb Output normal operation
Nennausgangsspannung Designated output voltage	24 Vdc 24 Vdc
Ausgangsspannung Output voltage	U_in U_in
Ausgangsstrom Output current	10 A 10 A
Strombegrenzung mit AbschaltungCurrent limitation with power off	typ. 11 bis 14 Adctyp. 11 to 14 Adc
Überlastsicherung Overload fuse rating	intern 15 A internal 15 A
Ausgang Pufferbetrieb Output puffer operation
Nennausgangsspannung Designated output voltage	24 Vdc 24 Vdc
Ausgangsspannung (einstellbar)Output voltage (adjustable)	20,0 bis 25,5 Vdc20,0 to 25,5 Vdc
Ausgangsstrom Output current	10 A 10 A
Strombegrenzung mit AbschaltungCurrent limitation with power off	typ. 11 bis 14 Atyp. 11 to 14 A
Überlastsicherung Overload fuse rating	intern 15 A internal 15 A
Fernabschaltung Remote power off	ja yes
Ladevorgang Charging
Ladekennlinie Charging characteristic	siehe Kennlinie see characteristic curve
Ladeschlussspannung (einstellbar oder temperaturgeführte) Charging voltage upper level (adjustable or temperature controlled)	26 bis 29,5 Vdc oder laut Kennlinie26 to 29,5 Vdc or according to characteristic curve
Ladestrom Charging current	0,2A/0,4A/0,6 A 0,2A/0,4A/0,6 A
Temperaturkompensation Temperature compensation	ja yes
Batterie/PräsenzprüfungAccumulator presence self check	jayes
Speichermedium (empfohlen: PVA 24/3,2 Ah) Storage medium (recommended: PVA 24/3,2Ah)
Nennspannung Designated voltage	24 Vdc 24 Vdc
Nennkapazität Designated capacity	3,2 Ah 3,2 Ah
Lebensdauer Life expectancy	laut Herstellerangabe according to manufacturer specifications
Sonstiges Various
Anschlüsse: WAGO MultistockersystemTerminals: WAGO multi plug system	WAGO Serie 231, max 2,5 mm2, WAGO Serie 733, max 0,5 mm2WAGO series 231, max 2,5 mm2, WAGO series 733, max 0,5 mm2
BefestigungMounting	Tragschienenmontage (DIN EN 60715:2001-09) mit zwei Montagemöglichkeiten oder Direktverschraubungrail mounting (DIN EN 60715:2001-09) with two possible varieties or direct screw mounting
Verpackung Packing	Einzelverpackung im Karton single packed in carton
Maße B x H x T (ohne Anschlussstecker)Dimensions width x height x depth	40 x 127 x 163 mm40 x 127 x 163 mm
Gewicht Weight	0,8 kg 0,8 kg
Bestellnummer Order no.	PVUA 24/24-10

Anzeigen und Parametrisieren über das Display Setting the parameters using the display

= mit diesem Befehl (linke Taste) kommen Sie zum nächsten Menüpunkt = pressing the left button means move to next menu point

Allgemeine Funktionen

Allgemein: Nur wenn die Tasten-Symbole 📄 im LC-Display aufleuchten, ist die jeweilige Taste auch aktiv.

Standardanzeige: Betätigt man für 30 Sekunden keine Taste, fällt das Gerät automatisch zur Standard-Anzeige zurück (Anzeige aller Ausgangsströme).

Reset: Betätigt man für 5 Sekunden beide Tasten gleichzeitig, gibt es einen Reset aller parametrisierbaren Parameter auf die BLOCK-Werkseinstellung. Dabei werden a

gespeicherten Min/Max-Werte sowie der letzte Fehler zurückgesetzt.

Zeitlimit: Wenn zwischen den Eingaben tauch während des Parametrisierens) länger als 30 Sekunden keine Taste betätigt wird, werden alle gemachten Eingaben zurückgesetzt und es erfolgt ein automatischer Wechsel zur Standardanzeige.

Update: Falls Parameter über den PC verändert werden, entsprechen diese neuen Parameter automatisch der Reset-Konfiguration. Damit wird die BLOCK-Werkseinstellung überschrieben.

1 Standardanzeige

Zeigt die aktuelle Eingangsspannung, die Ausgangsspannung und den Ausgangsstrom an.

2 Ladespannung und -strom

Zeigt die aktuellen Ladespannung und den Ladestrom an.

3 Minimal- und Maximalwerte

Die minimal gemessenen Eingangsspannung und der maximal gemessene Ausgangsstrom werden angezeigt.

4 Zuschaltschwelle

Die Zuschaltschwelle kann eingestellt werden.

→ = zum Andern der Zuschaltschwelle

F = Zuschaltschwelle ändern (20 bis 25,5 V)

→ = Zuschaltschwelle speichern

5 Ladestrom

Der Ladestrom kann eingestellt werden.

→ = zum Ändern des Ladestroms

= Ladestrom ändern (0,2 A/0,4 A/0,6 A)

→ = Ladestrom speichern

6 Pufferzeit

Die Pufferzeit kann eingestellt werden.

= zum Ändern der Pufferzeit

↓ = Pufferzeit ändern

(10 Sek. bis 10 Min. / dauerhaft)

→ = Pufferzeit speichern

7 Betriebsstunden des Akkus

Die Betriebsstunden des Akkus können abgelesen werden und auf Null zurückgesetzt werden.

■ = zum Zurücksetzten der Betriebsstundenzeit des Akkus

8 Fehlermanager

Anhand des Fehlercodes (siehe auch Aufkleber am Gehäuse) kann anhand der blinkenden Segmente eine Fehleranalyse vorgenommen werden.

Der letzte Fehler wird fest gespeichert, so dass auch noch nach einem Neustart des PVUA eine Fehlerursache detektiert werden kann.

→ = letzten Fehler anzeigen

General functions
