Produkttyp	Photovoltaik-Solarmodul
Modell	715972
Marke	Schwaiger
Nennleistung	300 Wp
Wirkungsgrad	ca. 18 %
Abmessungen (L x B x H)	ca. 1650 x 990 x 35 mm
Gewicht	ca. 18 kg
Betriebstemperatur	-40 °C bis +85 °C
Alimentation	Gleichstrom (DC) aus Sonnenlicht
Funktionen	Umwandlung von Sonnenlicht in elektrische Energie, Einspeisung in Netz oder Batteriespeicher
Wartung und Reinigung	Regelmäßige Reinigung mit Wasser und weichem Tuch, Sichtprüfung auf Beschädigungen
Sicherheitshinweise	Überspannungsschutz, Erdung erforderlich, FI-Schutzschalter empfehlenswert
Ersatzteile und Reparatur	Wechselrichter, Anschlusskabel, Steckverbinder und Montagezubehör verfügbar
Garantie	5 Jahre auf das Modul (typisch)
Zertifizierung	TÜV, CE, IEC 61215

Häufig gestellte Fragen - 715972 Schwaiger

Wie reinige ich die Solarmodule richtig?

Verwenden Sie klares Wasser und ein weiches Tuch oder einen Schwamm. Vermeiden Sie scharfe Reinigungsmittel oder Hochdruckreiniger, da diese die Oberfläche beschädigen können. Reinigen Sie die Module am besten früh morgens oder abends, wenn sie abgekühlt sind.

Was ist die optimale Ausrichtung für die Solaranlage?

In Deutschland ist eine Südausrichtung mit einem Neigungswinkel von etwa 30° optimal. Abweichungen nach Osten oder Westen verringern den Ertrag geringfügig.

Wie schließe ich den Wechselrichter an?

Der Wechselrichter wird zwischen den Solarmodulen und dem Hausnetz installiert. Beachten Sie die Polarität der DC-Kabel und verwenden Sie geeignete Sicherungen. Lassen Sie die Installation von einem Fachmann durchführen.

Was tun bei Schnee auf den Modulen?

Schnee rutscht in der Regel von alleine ab, sobald die Sonne scheint. Bei starkem Schneefall können Sie ihn vorsichtig mit einem weichen Besen entfernen. Vermeiden Sie Kratzer.

Welche Garantie habe ich auf das Schwaiger 715972 Solarmodul?

Typischerweise gewährt Schwaiger eine Produktgarantie von 5 Jahren sowie eine Leistungsgarantie von 25 Jahren auf mindestens 80 % der Nennleistung.

Kann ich die Anlage selbst installieren?

Ja, wenn Sie über grundlegende Elektrokenntnisse verfügen. Beachten Sie jedoch die örtlichen Vorschriften und lassen Sie die Netzanschlussarbeiten von einem zertifizierten Elektriker durchführen.

Was bedeutet der Wirkungsgrad von 18 %?

Der Wirkungsgrad gibt an, wie viel des eingestrahlten Sonnenlichts in elektrische Energie umgewandelt wird. 18 % bedeutet, dass aus 1000 W/m² Sonneneinstrahlung etwa 180 W pro Quadratmeter Modulfläche erzeugt werden.

Wie überprüfe ich die Funktion der Anlage?

Viele Wechselrichter haben eine Anzeige mit aktueller Leistung. Sie können auch die Tages- und Gesamterträge ablesen. Regelmäßige Sichtprüfungen auf Verschmutzung oder Schäden sind empfehlenswert.

Welche Sicherheitsvorkehrungen sind zu beachten?

Die Anlage muss geerdet sein und einen Überspannungsschutz besitzen. Bei Arbeiten am Dach ist Absturzsicherung erforderlich. Schalten Sie die Anlage vor Wartungsarbeiten spannungsfrei.

Wo finde ich Ersatzteile für das Schwaiger 715972?

Ersatzteile wie Anschlusskabel, Steckverbinder und Wechselrichter erhalten Sie über den Schwaiger-Kundendienst oder autorisierte Fachhändler. Verwenden Sie nur Originalteile.

BEDIENUNGSANLEITUNG 715972 Schwaiger

D BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE

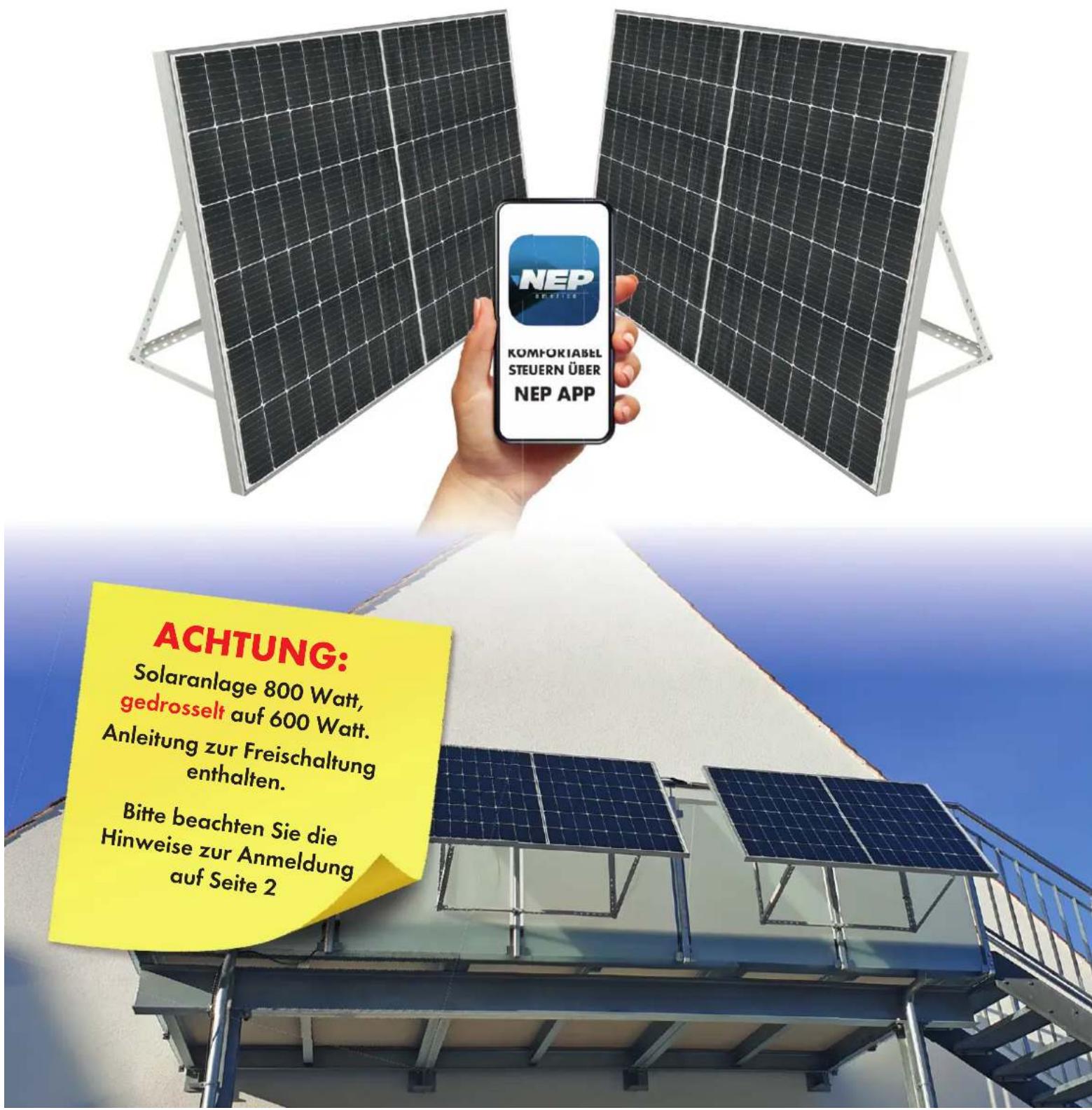

KOMPAKTE SOLARANLAGE 600/800 WATT

Herzlichen Glückwunsch und vielen Dank für den Kauf dieses Produktes. Diese Bedienungsanleitung soll Ihnen beim Umgang und der Bedienung mit diesem Produkt helfen. Lesen Sie die Gebrauchsanweisung sorgfältig durch. Bewahren Sie die Anleitung während der gesamten Lebensdauer des Produktes auf und geben Sie diese an nachfolgende Benutzer oder Besitzer weiter. Bitte prüfen Sie den Packungsinhalt auf Vollständigkeit und stellen Sie sicher, dass keine fehlerhaften oder beschädigten Teile enthalten sind.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Vor der Montage

• Rückversichern Sie sich bei Ihrem Vermieter, wenn Sie nicht Eigentümer sind, ob er der Montage zustimmt.
• Sprechen Sie mit Ihrer Eigentümergemeinschaft, wenn sich der Montagestandort im Gemeinschaftseigentum befindet.
• Rückversichern Sie sich bei Ihrem zuständigen Bauamt, ob etwas gegen die Montage spricht (z.B. wegen Denkmalschutz oder einer Erhaltungsatzung)
• Unsere Mini-Solaranlage besteht aus gehärteten Glas-Folien-Modulen und darf nicht höher als in vier Metern Höhe (Oberkante über Verkehrsfläche) montiert werden, wenn sich Personen unter dem Modul aufhalten oder fortbewegen können. Bitte informieren Sie sich vorab über die jeweilige Baugenehmigung für PV-Anlagen in Ihrer Gemeinde. Informieren Sie sich bitte explizit über die „Glas über Kopf Regelung“. Montage nur bis 4 Meter Einbauhöhe!
• Bei mehreren Erzeugungsanlagen besteht die Gefahr einer Überlastung der Stromleitung. Vergewissern Sie sich, dass im Endstromkreis nicht bereits eine Solaranlage angeschlossen ist.
• Beachten Sie vor der Montage die Maße des Moduls und prüfen Sie, ob der Platz vorhanden ist.

Strombegrenzung

Eine Elektrofachkraft muss prüfen, wie durch den eventuell erforderlichen Austausch der Schutzeinrichtung (Sicherung) die Voraussetzung für den Anschluss von steckbaren Stromerzeugungsgeräten hergestellt werden kann, um die folgenden Anforderungen der Leiter der Endstromkreise zu erfüllen:

$$ \mathbf {I} \mathbf {z} = \mathbf {I n} + \mathbf {I g} $$

Dabei ist Iz die Strombelastbarkeit der Leiter des Endstromkreises, In der Bemessungsstrom der Schutzgeräte des Endstromkreises, Ig der Bemessungsausgangsstrom des Stromerzeugungsgerätes.

⚠️ ACHTUNG!

Die (Einspeise-) Steckdose und (falls eine kleinere Sicherung eingesetzt wurde) der Stromkreis im elektrischen Verteiler müssen permanent mit dem max. zulässigen Wert für Ig dieses Stromkreises gekennzeichnet sein. Bei Elektroinstallationen mit Sicherungsautomaten sollten, ohne Prüfung der Leitungsreserven durch einen Elektriker, nur Stecker-Solar-Geräte mit einem Nennstrom von bis zu 2,6 Ampere zum Einsatz kommen.

Vor der Inbetriebnahme

• Für alle Arbeiten die an elektrischen Anlagen durchgeführt werden müssen, benötigen Sie einen Elektrofachbetrieb.
• Sie müssen Ihren Stromnetzbetreiber über den Anschluss informieren. Am besten fragen Sie vorab was Sie beachten müssen und ob Ihr Zähler für eine Mini-Solaranlage geeignet ist. Ein Stromzähler ohne Rücklaufspierre muss ausgetauscht werden. Eventuell benötigen Sie einen Zweirichtungszähler. Ohne den richtigen Zähler ist eine Inbetriebnahme des Moduls nicht zulässig. Zusätzlich fordern einige Netzbetreiber für die Installation einer Energiesteckdose und die Überprüfung des Stromkreises durch einen eingetragenen Elektroinstallateur. Bitte beachten Sie hierzu die Allgemeinen Geschäftsbedingungen ihres Energieversorgers.
• Unter dem Link https://störungsauskunft.de finden Sie die Adresse Ihres Netzbetreibers. Klicken Sie auf die Lupe, um Ihre Postleitzahl einzugeben, dann wird der Netzbetreiber Ihrer Ortschaft angezeigt.

⚠️ ACHTUNG!

Bitte achten Sie bei der Montage immer auf gültige Bauverordnungen. Prüfen Sie das bitte, bevor Sie die Anlage aufstellen.

Nach der Inbetriebnahme

• Innerhalb eines Monats nach Inbetriebnahme der Anlage, müssen Sie diese in das Marktstammdatenregister eintragen. Den direkten Zugang finden Sie hier: https://www.marktstammdatenregister.de/MaStR Nähere Informationen zum Ausfüllen finden Sie dort. Alle notwendigen Dokumente finden Sie unter https://download.schwaiger.de (siehe Rückseite dieser Bedienungsanleitung)
• Gerne beraten wir Sie auch hierzu über unseren Support per mail an: [e-mail]

ALLGEMEINE SICHERHEITS- & WARTUNGSHINWEISE

WARNING!

• Der sichere und einwandfreie Betrieb des Gerätes setzt einen sachgemäßen Transport, Lagerung, Aufstellung, Montage und sachgerechte Bedienung voraus. Überprüfen Sie vor der Installation alle Komponenten auf eventuelle Transport- oder Handhabungsschäden. Sollten äußerliche Schäden vorhanden sein, schließen Sie die Anlage nicht an.
• Es darf auf keinen Fall gegen geltendes Recht verstoßen werden. Beachten Sie die rechtliche Lage in Ihrer Region. Bei Fragen oder Unklarheiten wenden Sie sich bitte an Ihre Energieversorger.
• Beachten Sie bei der Installation mögliche spezifische Vorschriften an Ihrem Installationsort. Mögliche weitere Bauteile wie Schutzschalter oder Sicherungen sind dem System hinzuzufügen, wenn dies rechtlich gefordert ist.
• Ein Anschluss der Mini-Solaranlage mittels einer Mehrfachsteckdose ist nicht zulässig.
• Bei der Installation und dem Betrieb der Stecker-Solaranlage sind die nationalen Rechtsvorschriften und die Anschlussbedingungen des Netzbetreibers zu beachten. Insbesondere die VDE AR-N 4105:2018-11, DIN VDE 0100-410 und DIN VDE V 0628-1 (VDE V 0628-1), DIN VDE V 0100-551-1 (VDE V 0100-551-1), DIN VDE 0100-712. Unsere Mini-Solaranlage entspricht den derzeit gültigen Normen.

⚠️ ACHTUNG!

- Beachten Sie bitte, dass die Stecker-Solaranlage bei ausreichender Sonneneinstrahlung Gleichstrom erzeugt, wodurch die Stecker-Solaranlage unter Spannung steht. Bitte trennen Sie die Kabel nicht voneinander, wenn die Anlage unter Spannung steht. Ziehen Sie zuerst den Netzstecker.

- Das berühren des Wechselrichters unter Last ist zu vermeiden, da sich die Oberfläche des Wechselrichters während des Betriebs erhitzt. Achten sie bei der Montage auf eine gute Belüftung. Montieren sie den Wechselrichter nicht an einem Platz mit direkter Sonneneinstrahlung. Die Kabel dürfen nicht unter hoher Zugspannung stehen oder dauerhaft Flüssigkeiten ausgesetzt sein. Die offenen Steckverbindungen müssen mit einer Verschlusskappe versehen sein, um gegen Umwelteinflüsse geschützt zu sein.

⚠️ ACHTUNG!

• Im Allgemeinen gelten Solaranlagen als sehr wartungsarm. Die Stecker-Solaranlage enthält keine beweglichen, zu wartenden Teile. Das Gehäuse des Wechselrichters darf nicht geöffnet werden und kann bei Öffnung zu einem elektrischen Schlag oder Tod führen. Bei Auffälligkeiten oder Unregelmäßigkeiten ziehen Sie den Netzstecker und verwenden das Gerät nicht weiter.
• Führen Sie keine selbstständigen Reparaturen oder Veränderungen an der Stecker-Solaranlage oder anderen Teilen des Systems durch. Reparaturen und Wartungen dürfen nur durch qualifiziertes Fachpersonal durchgeführt werden. Führen Sie jedoch mindestens jährlich eine Sichtprüfung durch und überprüfen Sie die Stecker-Solaranlage auf Mängel.

WICHTIG!

- Achten Sie darauf, dass es nicht zu Personenschäden durch von der Anlage herabfallenden Teilen kommen kann. SCHWAIGER GmbH übernimmt keine Haftung für die Fachgerechte Installation der Anlage und ihrer Halterung. Insbesondere bei einer Anbringung im oder über dem öffentlichen Bereich.

- Nach dem Ende der Modul-Lebensdauer können die Solarmodule kostenfrei beim nächsten Wertstoffhof abgegeben werden, sodass diese dem Recyclingkreislauf zugeführt werden können. Für weitere Informationen oder Rückfragen zum Recycling kontaktieren Sie unsere Service Hotline: [e-mail] oder ([phone] (Mo - Do. 08:00 bis 17:00 Uhr, Fr. 08:00 bis 14.30 Uhr).

LIEFERUMFANG

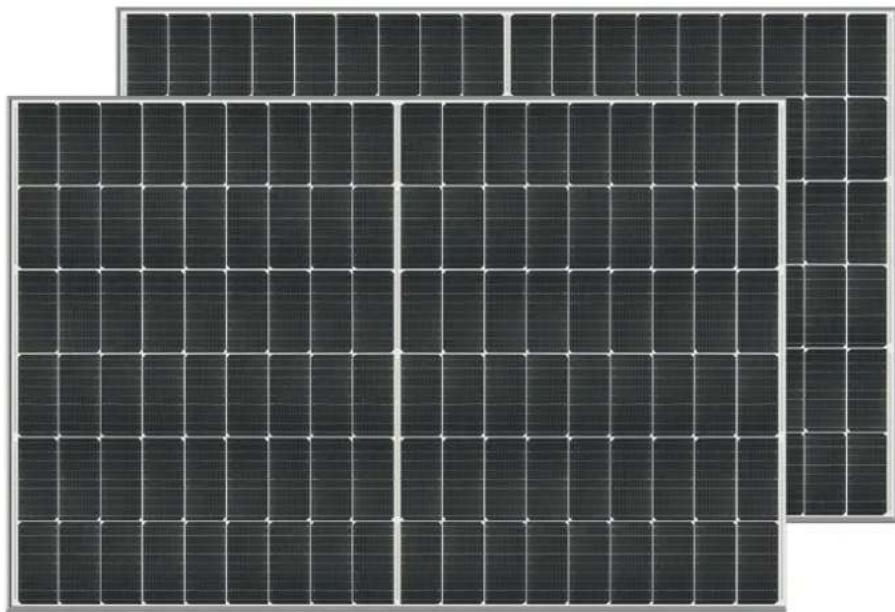

• 2 x Solarmodul à 415 Wp*
• WiFi-Wechselrichter
• 5 m Anschlusskabel mit Haushaltsstecker Typ F
  • Montagematerial, Bedienungsanleitung

* Wp = Watt peak (Spitzenleistung) Standard Test Condition (STC): Strahlungsintensität 1000 W/m² Zellentemperatur: 25 C°

Kurzanleitung Aufbau:

1. Prüfen Sie alle benötigten Montagebauteile auf Ihre Vollständigkeit.
2. Bauen Sie das Balkonkraftwerk anhand der Anleitung wie folgt auf (siehe Montageanleitung ab Seite 5)
3. Bevor Sie den Wechselrichter in Betrieb nehmen, sollte Ihr PV-Panel am gewünschten Ort im Freien zur Sonne hin platziert werden.
4. Beim Anschluss des Wechselrichters bitte zuerst die Panele anstecken, anschließend den Betteri BC01 Stecker an den Inverter und zuletzt den Haushaltsstecker in Ihre Steck-dose. Stecken Sie niemals den Haushaltsstecker als er-stes in die Steckdose, bevor die Panele eingesteckt wurden!
5. Nach Befolgen der vorherigen Schritte leuchtet die LED am Wechselrichter rot auf und startet den Betrieb.
6. Zur Verwendung der App bitte befolgen Sie die Anleitung auf Seite 13.

ACHTUNG!

Wir halten unsere Bedienungsanleitung so aktuell wie möglich.

Um sicherzugehen, dass Sie die neueste Version der Bedienungsanleitung verwenden, laden Sie sie bitte unter

www.schwaiger.de > Service > Downloadbereich

oder direkt über diesen QR-Code.

MONTAGE

i HINWEIS

Prüfen Sie vorab das Montagematerial auf die Vollständigkeit!

i HINWEIS

Vor Erstinbetriebnahme bitte kontrollieren, ob das Produkt Schäden aufweist. In diesen Fall das Produkt nicht verwenden! Wenden Sie sich im Schadensfall an Ihren Händler.

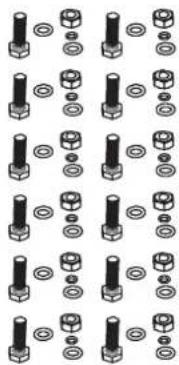

Montagezubehör pro Panel

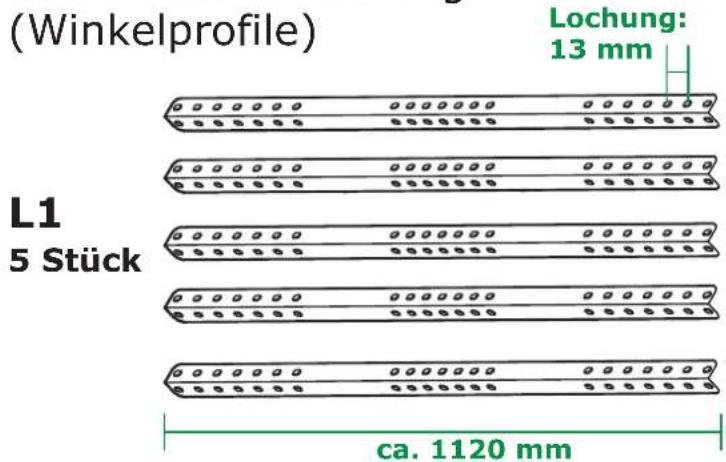

Solarmodul Halterung (Winkelprofile)

Schrauben

U-förmige Halterungen

4 Sets Innenmaß: 77 mm

Schrauben

2 Stück
Gummistoßdämpfer

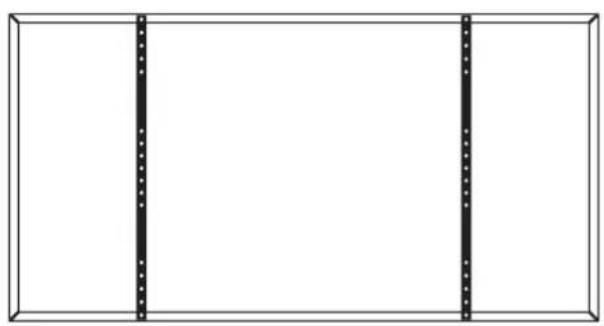

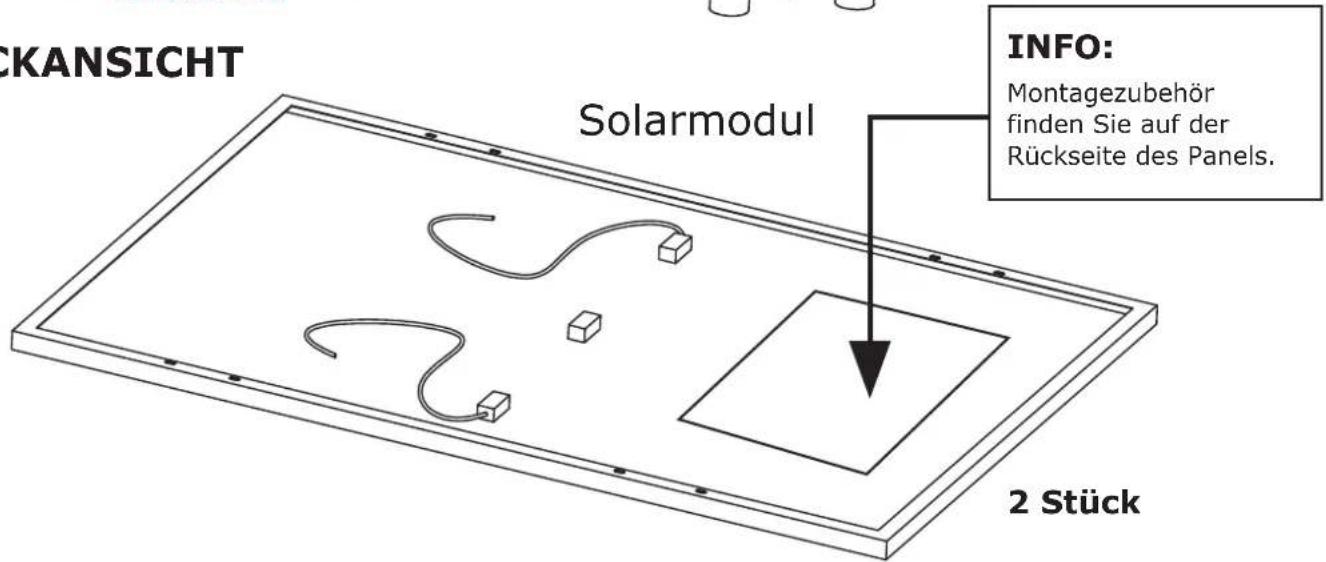

RÜCKANSICHT

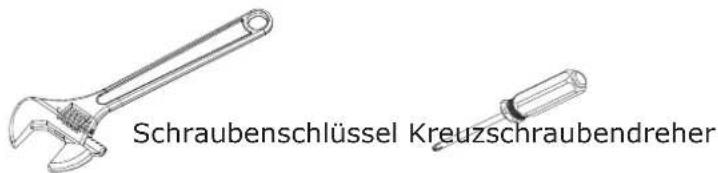

Benötigte Werkzeuge:

(Nicht im Lieferumfang enthalten!)

Hinweis: Schützen Sie das Solarpanel bei der Installation vor Kratzern.

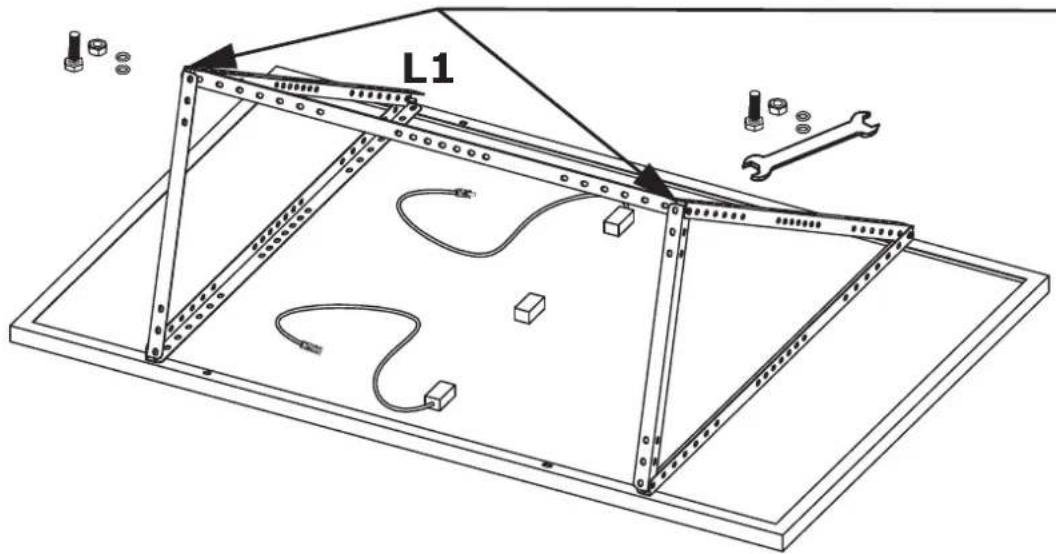

Schritt 1

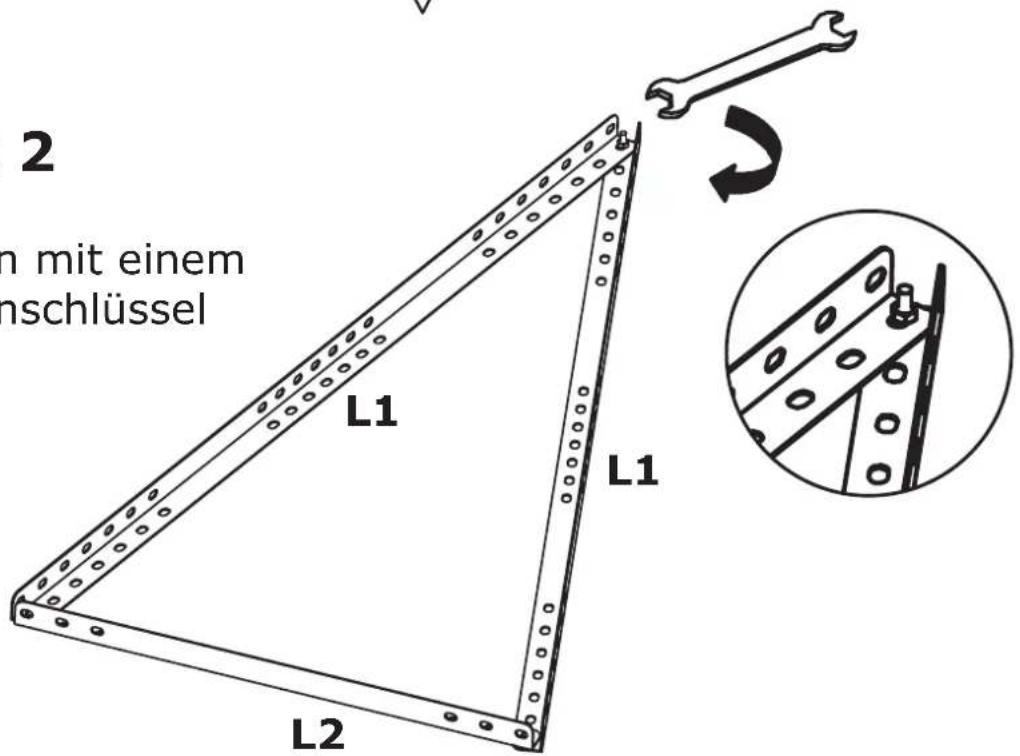

Schritt 2

Schrauben mit einem Schraubenschlüssel anziehen

Hinweis: Schützen Sie das Solarpanel bei der Installation vor Kratzern.

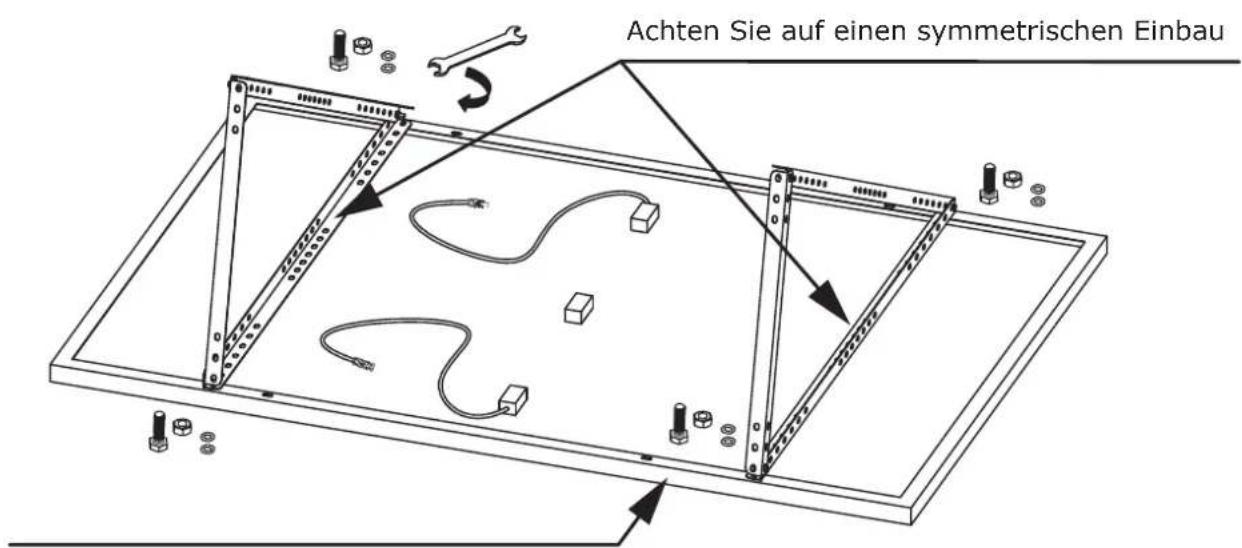

Schritt 3

Befestigen Sie die Solarmodul Halterung und das Solarmodul mit den M6*16 Schrauben/Muttern

Achten Sie auf die Nivellierung und legen Sie Pappe oder ähnliches auf den Boden, um zerkratzen zu verhindern

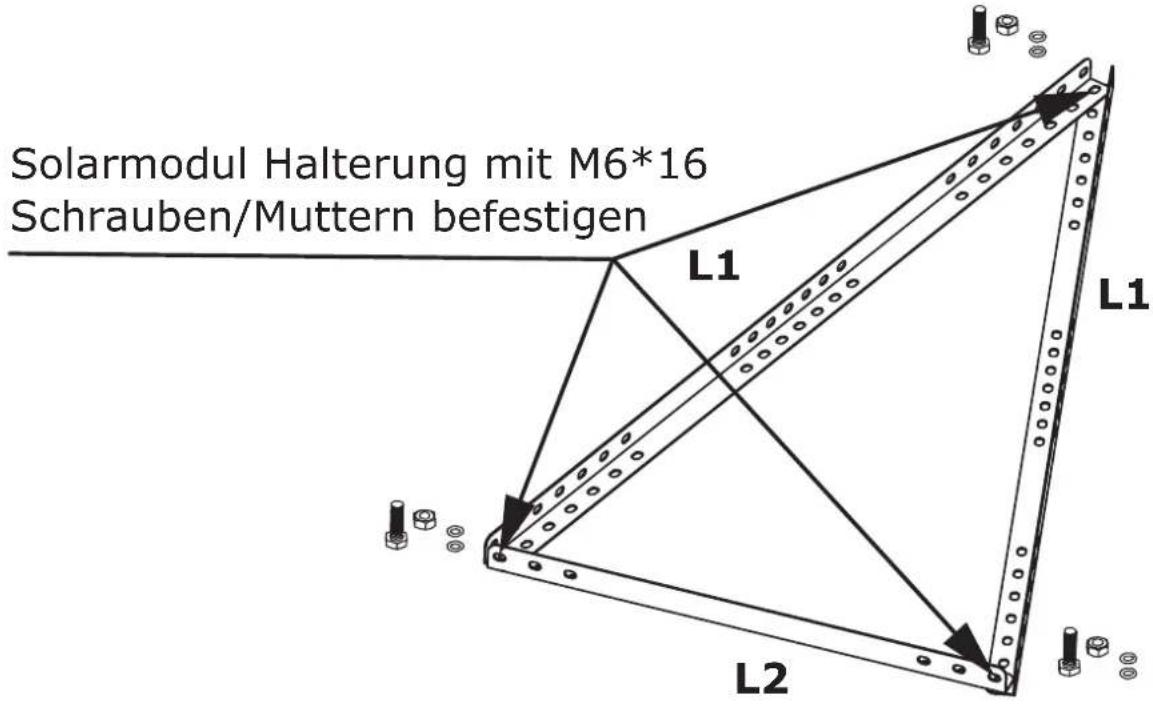

Schritt 4

Solarmodul Halterung mit

M6*16 Schrauben/Muttern befestigen

Hinweis: Schützen Sie das Solarpanel bei der Installation vor Kratzern.

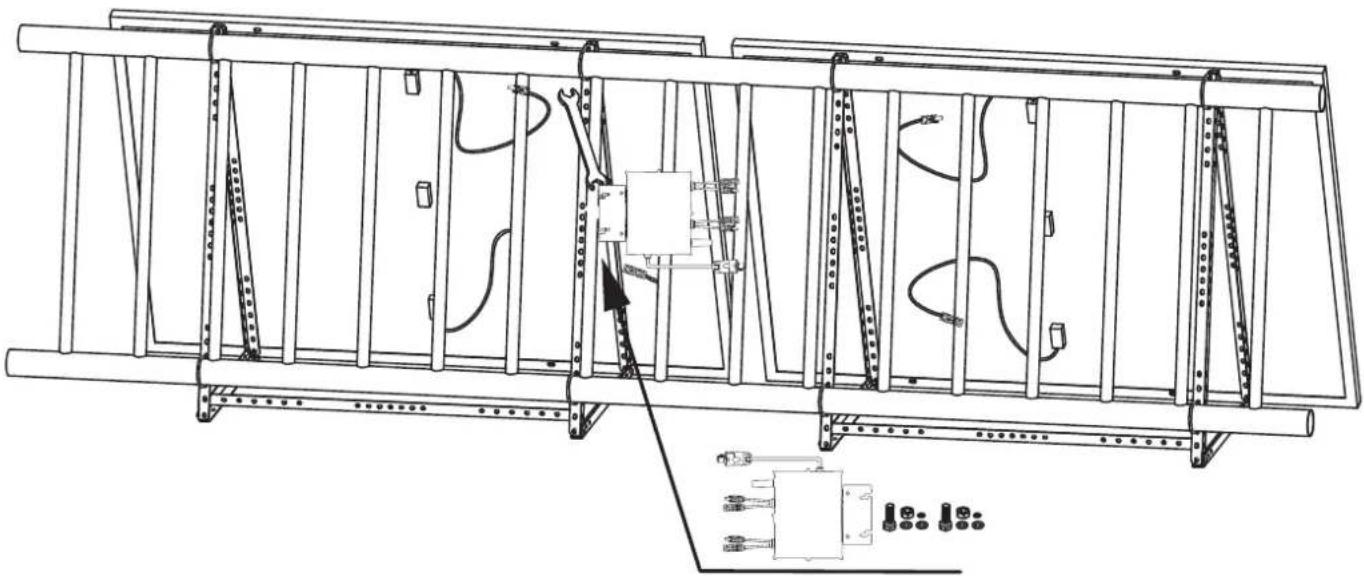

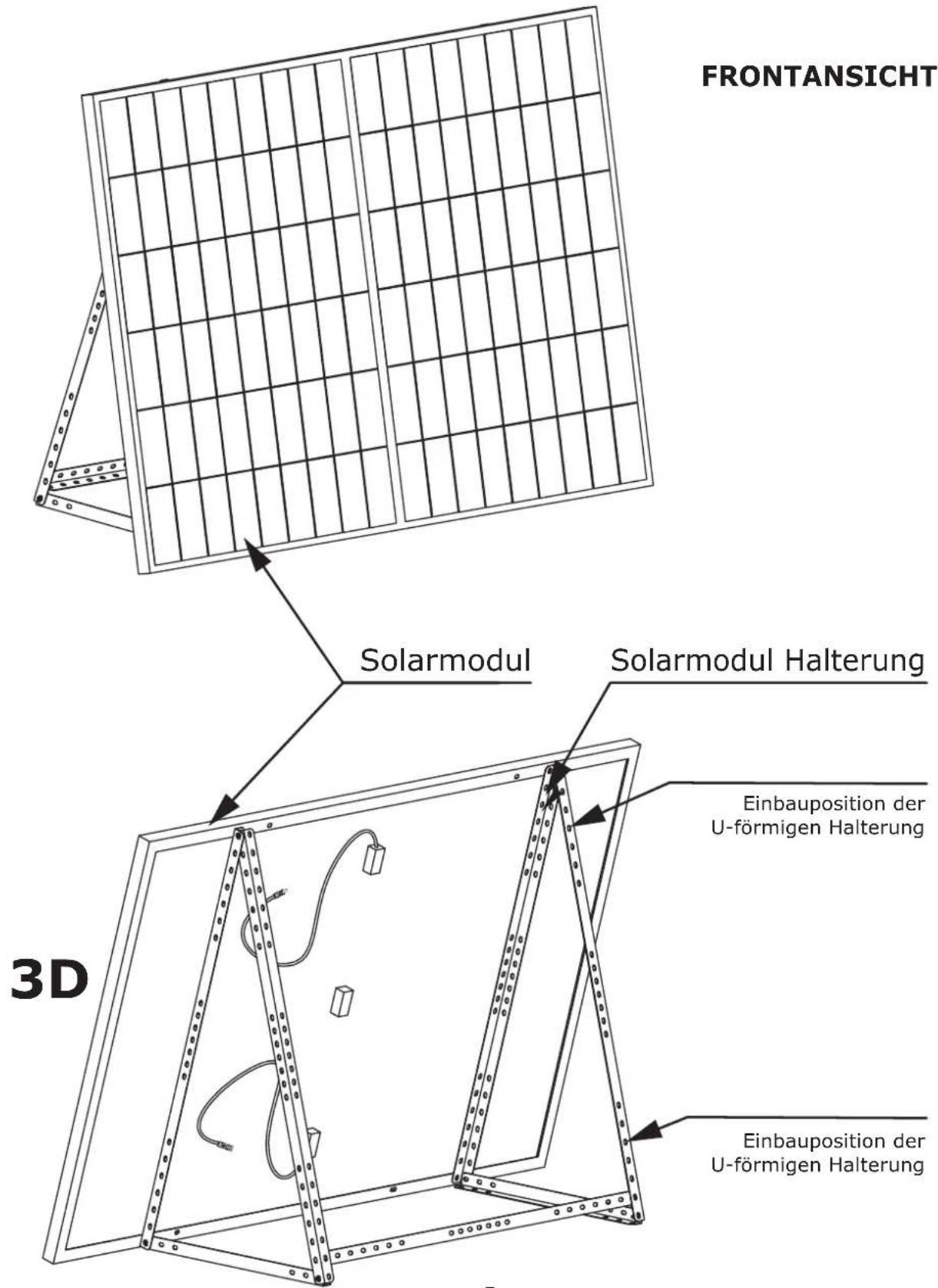

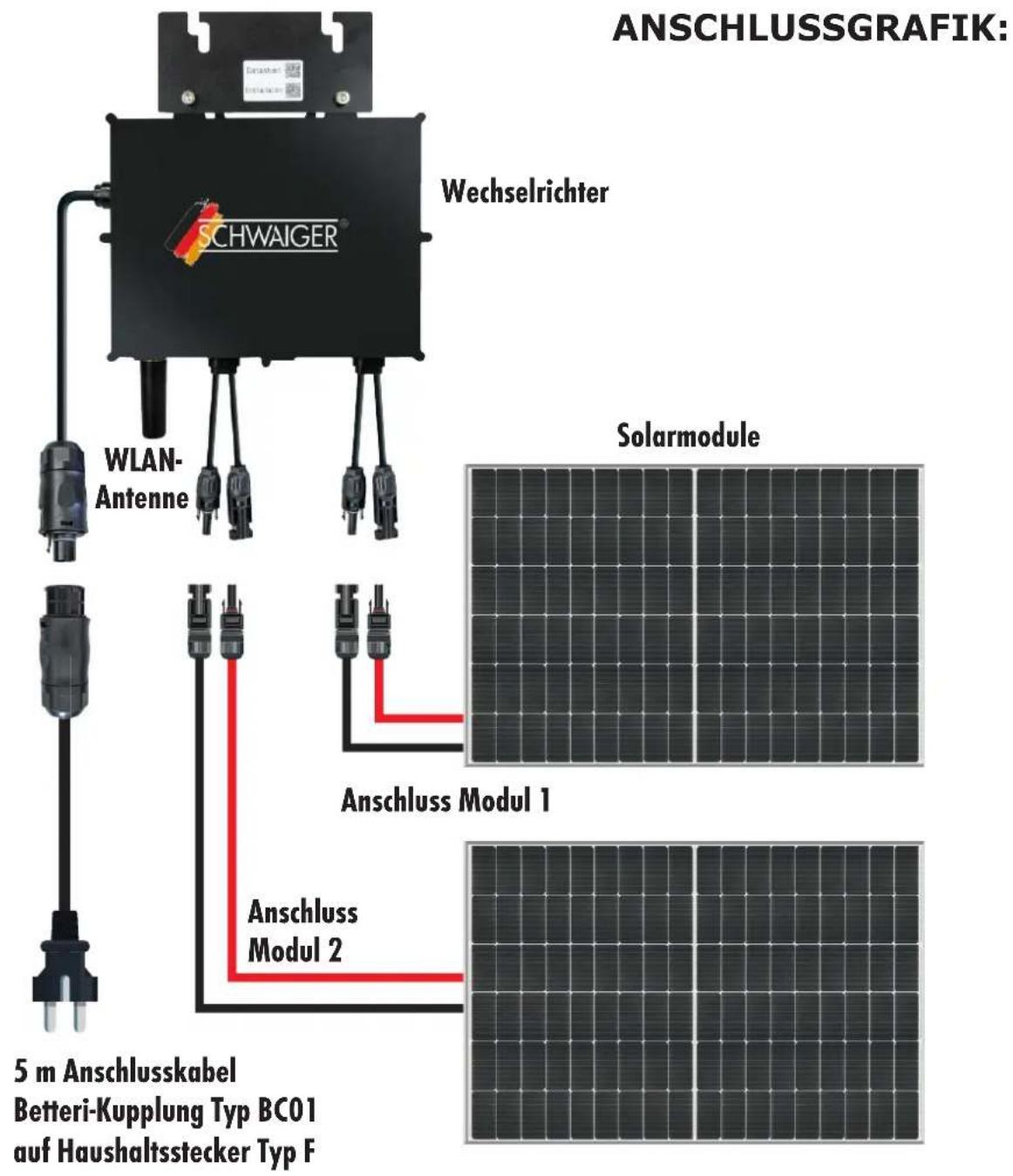

Installationsschema für zwei Solarmodule

Empfohlene Einbauposition des Mikrowechselrichters

Montieren Sie die Gummistoßdämpfer entsprechend Ihrem Balkongeländer, um es vor Beschädigungen zu schützen.

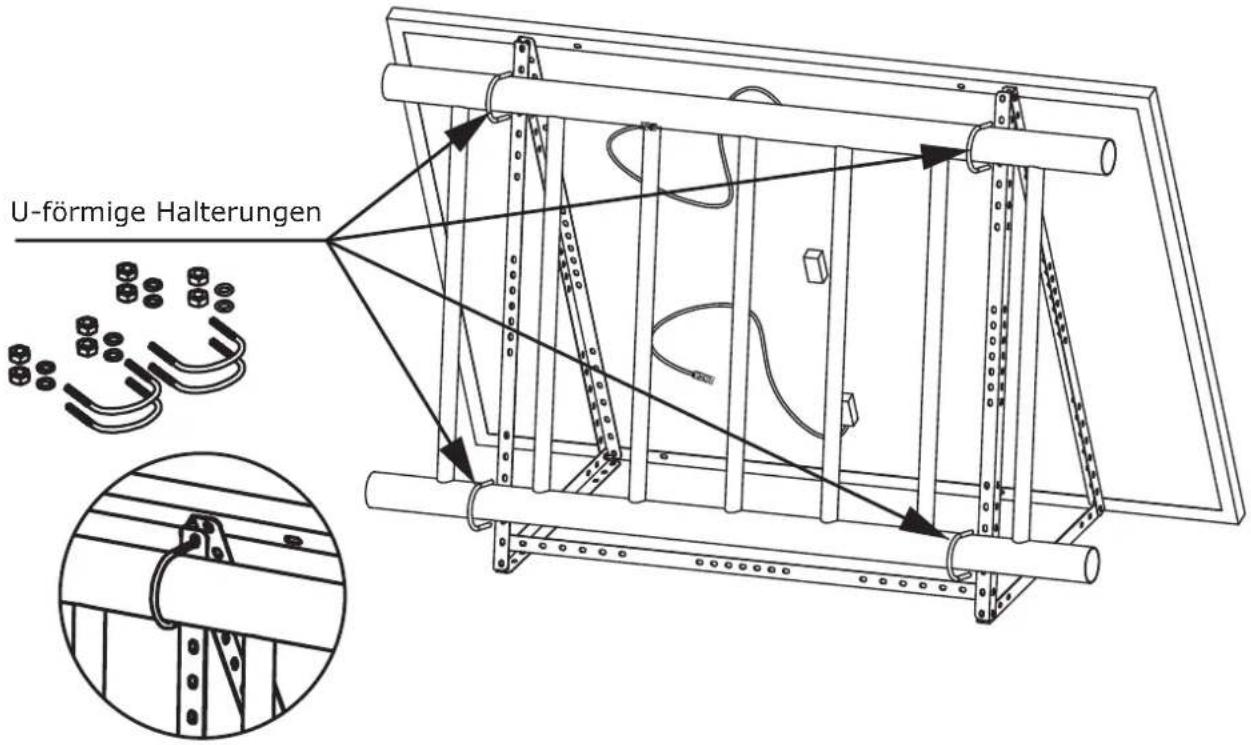

Schritt 5

Befestigen Sie das Solarmodul mit den U-förmigen Halterungen an der Reling.

i HINWEIS

Zur Montage werden zwei Personen benötigt. Bitte sichern Sie das Modul gegen einen Absturz. Falls Sie einen anders gebauten Balkon haben, informieren Sie sich über die Montagemöglichkeiten.

Montage Formen:
Senkrecht 30° Winkel

Output:
Anschluss Betteri BC01

TECHNISCHE DATEN

Modell 715972
PV-Module 2x Monokristallines PV Modul (400-415 Wp)
Typ Monocrystalline Perc 182 x 91 mm
Menge Zellen 2x 108 (6x18)
Abmessung 2x 1722 x 1134 x 35 mm
Front 3,2 mm gehärtetes Glas mit Antireflex Beschichtung
Rahmen Aluminium
IP Schutzklasse / Einsatzort IP68 / Außenbereich
Effizienz	Hoher Modulwirkungsgrad durch innovatives Halfcut Zellen-Design und Multi-Busbar (MBB) Zelltechnologie
Farbe Silber, blau
Gewicht 21,5 kg (pro PV Panel)
Anschlusskabel 5 m
Kabellänge am Panel 2 m
Wechselrichter
Betriebstemperaturbereich -40°C bis +65°C
Größe (L x B x H)	268 mm x 250 mm x 30,5 mm
Nettogewicht	2,9 kg
IP-Schutzart / Einsatzort	IP67 / Außenbereich
Wärmeabfuhrmodus	Selbstkühlung
WiFi Info	2.4 Ghz / 802.11 b/g/n
Sendeleistung	17 dBm
Frequenzband	2.412 - 2.472 GHz
Stromübertragungsmodus	Rückwärts-Übertragung, Ladepriorität
System Infos abrufbar	Smartphone App oder NEP Viewer https://user.nepviewer.com/pv_manager/login.php

Eingangsparameter
Maximale Eingangsleistung	2x 600 W
Ausgangsspannungsmodus	230 V AC
Nenneingangsspannung	20-60 V DC
MPPT-Spannungsbereich	22-55 V
Maximaler Eingangsstrom	17 A DC x 2
Ausgangsparameter
Ausgangsspitzenleistung	800 VA/Watt (bei Drosselung nur 600 VA/Watt)
Ausgangsstrom	3.48 A
AC-Frequenzbereich	48~51 Hz
Spitzeneffizienz	>97,3 %

LED Zustände Wechselrichter
Status: Standby (LED blinkt je 2 Sek. ein/aus)
ROT	Fehlerzustand
ORANGE	Keine Kommunikation zu WLAN-Netzwerk
GRÜN	Fehlerfrei
Status: Stromerzeugung (LED blinkt je 1 Sek. ein/aus)
ORANGE	Keine Kommunikation zu WLAN-Netzwerk
GRÜN	Fehlerfrei
Status: Fehleranzeige
BLINKT ROT	Fehlerzustand (ausgenommen Erdungsfehler)
BLINKT ORANGE	Keine Kommunikation zu WLAN-Netzwerk
DAUERHAFT ROT	Erdungsfehler

BEDIENUNG ÜBER DIE APP

(Ist für die Inbetriebnahme der Anlage nicht notwendig)

DOWNLOAD NEP APP

Bitte verwenden Sie den QR-Code zum Scannen und Installieren der „NEP Viewer“ Client-Anwendung.

Systemversion: Android 5.0, IOS 9 und höher

NEP VIEWER - APP INSTALLIEREN

i HINWEIS!

Solarmodule müssen während der Installation Strom produzieren.

Wechselrichter verbinden:

1a. Erstellen Sie mithilfe der APP ein Kundenkonto, indem Sie sich registrieren.
1b. Melden Sie sich in der APP an Ihrem Mobiltelefon an.

1. Verbinden Sie jetzt den Wechselrichter mit den Solarmodulen. Schließen Sie den Wechselrichter bitte noch NICHT an die Steckdose (AC Strom) an. Die LED sollte nun jede Sekunde rot aufblinken. Jetzt erscheint der Wechselrichter in Ihrem WLAN-Netzwerk. (Mobiltelefon: unter Einstellungen/WLAN-Geräte)

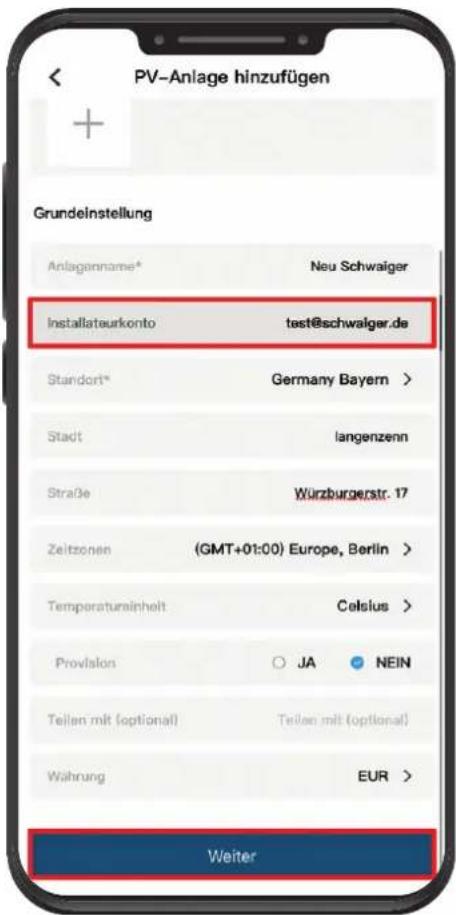

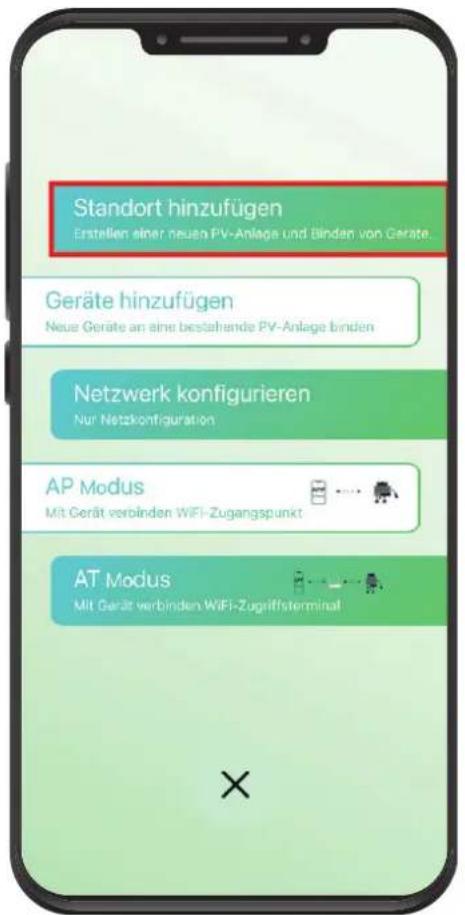

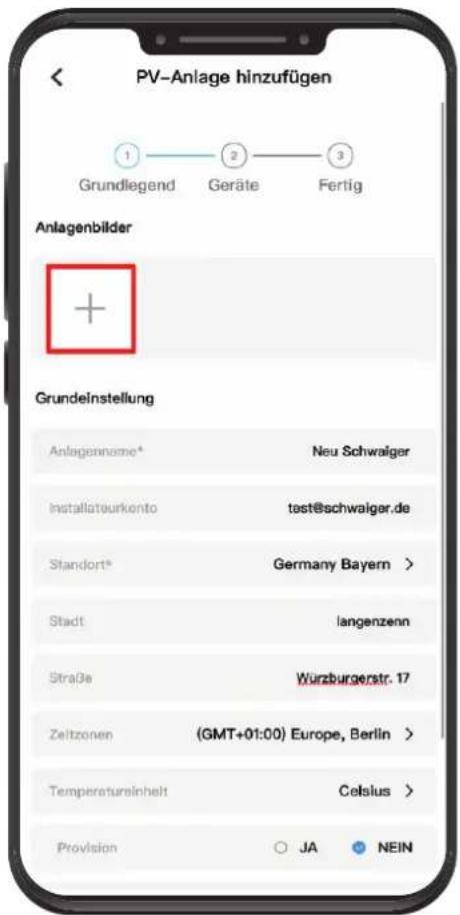

2. APP öffnen - „Standort hinzufügen“ - füllen Sie bitte die Daten wie in der APP dargestellt aus. (ACHTUNG: Beim Installateur Konto geben Sie bitte ihre E-Mail Adresse ein). Sobald Sie alle notwendigen Felder ausgefüllt haben, drücken Sie unten auf „Weiter“.

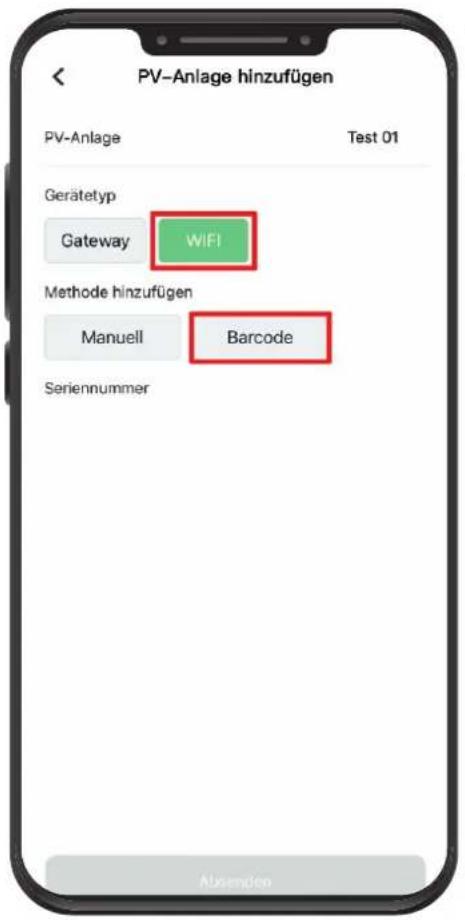

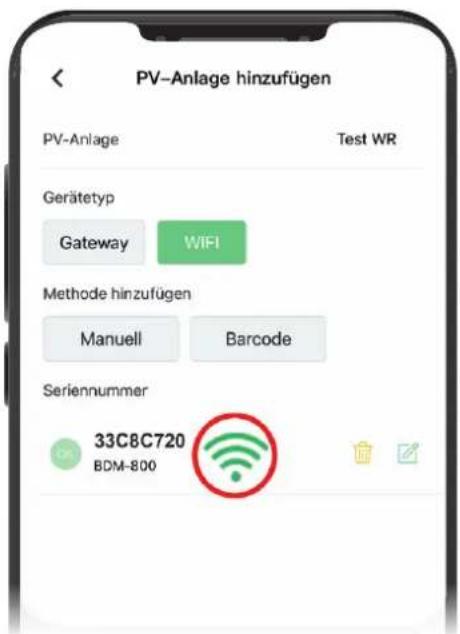

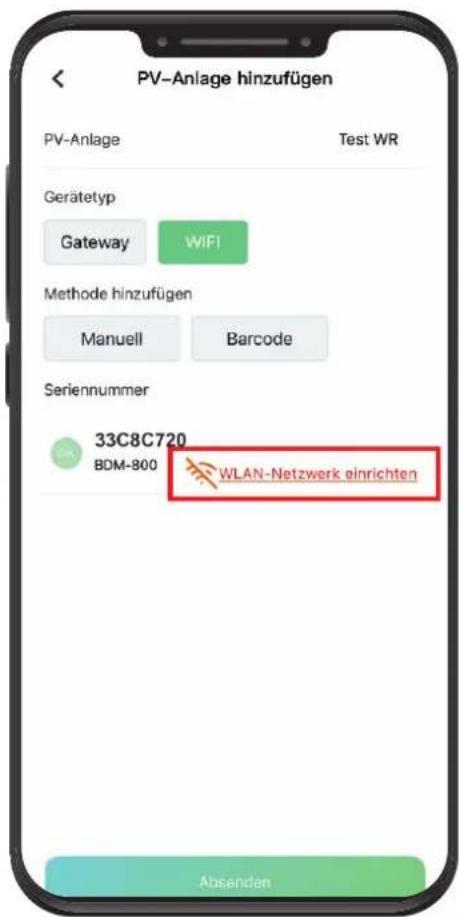

1. PV-Anlage hinzufügen: wählen Sie hier bitte beim „Gerätetyp“ -> WIFI aus.

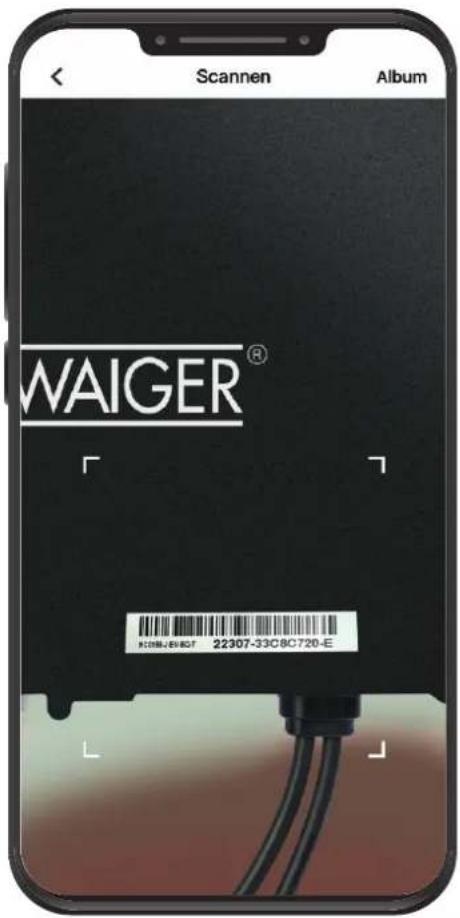

2. Methode hinzufügen: Hier benötigen Sie die auf Ihrem Gerät aufgeklebte Seriennummer. Über den Punkt „Manuell“ können Sie die Seriennummer abtippen oder Sie verwenden die „Barcode“ Funktion und scannen den Barcode mit der Kamera Ihres Mobiltelefons. Wir empfehlen die Barcode-Methode, um Tippfehler auszuschließen.

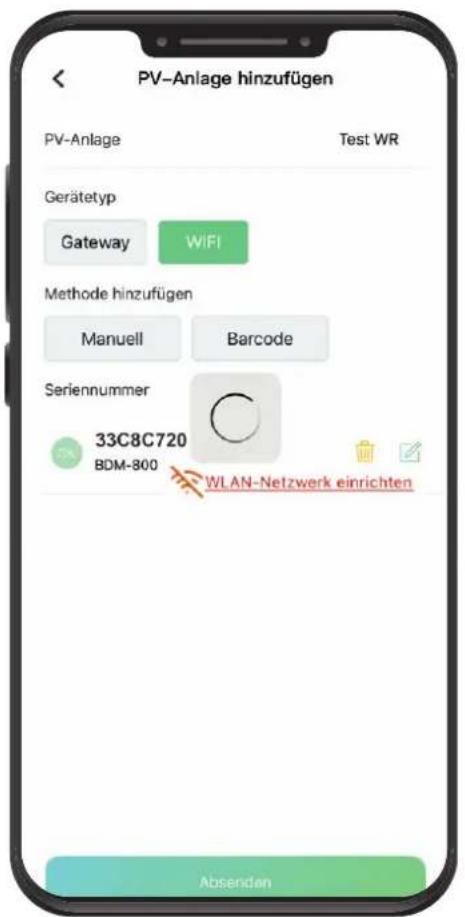

1. Die APP fügt dann den Wechselrichter automatisch hinzu. Hier müssen sie jetzt auf „WLAN-Netzwerk einrichten“ drücken.

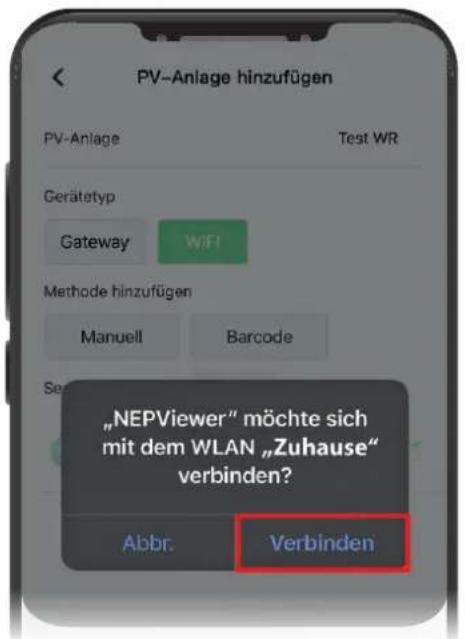

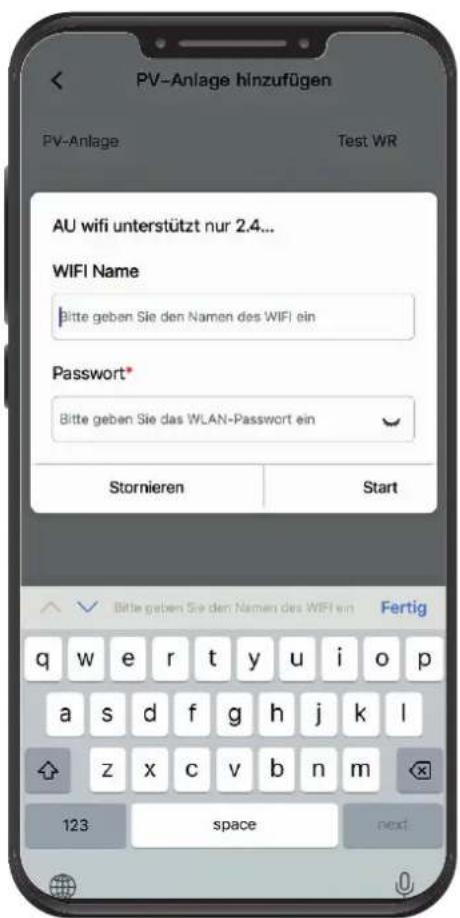

1. Bitte geben Sie den Namen Ihres WLAN-Heimnetzwerkes ein, sowie das Passwort. Dann drücken Sie bitte auf „Start“.

Wichtig beim Einrichten:

Die Entfernung von Wechselrichter zu WLAN-Router soll ca. 5 Meter betragen.

1. Jetzt kann es einen Moment dauern, bis sich Ihr Wechselrichter mit Ihrem WLAN-Netz verbindet. Bitte be- stätigen Sie die darauffolgenden Push-Nachrichten mit „Verbinden“.

1. Zum Schluss sollten sie die folgende Ansicht haben und das WLAN Zeichen leuchtet grün. Bitte jetzt noch auf „Absenden“ unten drücken.

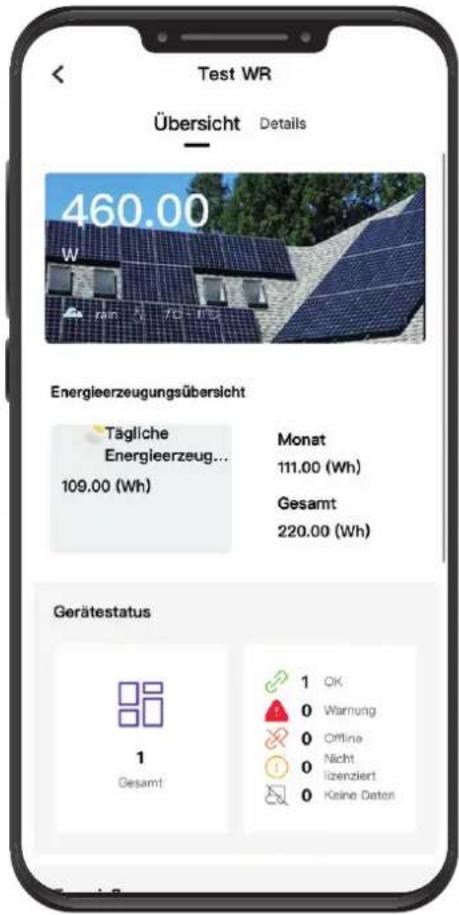

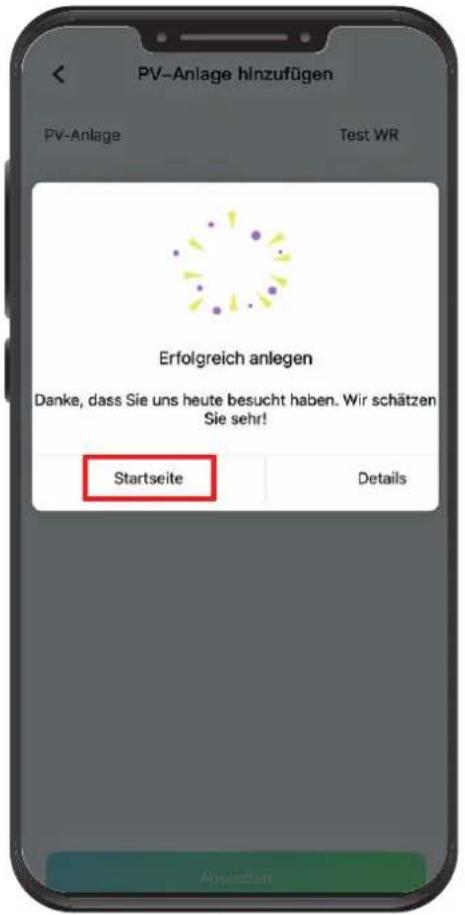

2. Nun sind Sie mit der Einrichtung fertig. Wenn Sie auf „Startseite“ drücken, gelangen Sie wieder zur Übersicht.

1. Zum Schluss können Sie dann den Wechselrichter an den AC Strom (Steckdose) anschließen.
2. Sobald der Wechselrichter startet, können Sie auf diesen zugreifen und die Werte ablesen. Das kann jedoch bis zu 10 min dauern.

Anleitung Öffnung NEP Wechselrichter von 600 Watt auf 800 Watt

Achten Sie darauf, dass Sie vor der Umstellung des NEP Wechselrichters auf 800W, den Haushaltsstecker aus der Steckdose ziehen müssen.

1. Öffnen Sie die NEP Viewer App.
2. Melden Sie sich mit Ihrem Kundenkonto an.

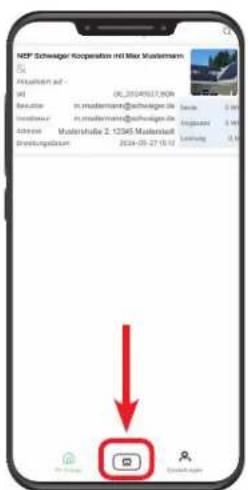

1. Betätigen Sie den mittleren Button unten auf der Startseite.

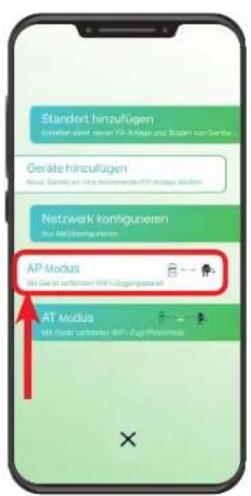

2. Drücken Sie auf „AP Modus“.

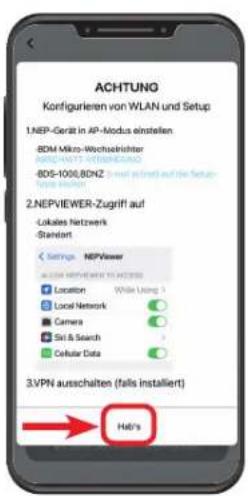

i Beachten Sie die Informationen zum AP-Modus in der NEP Viewer App:

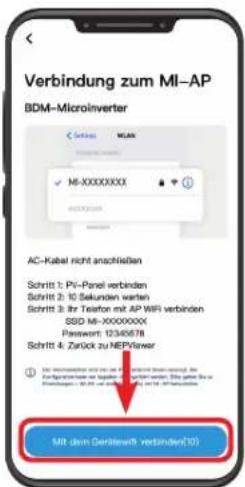

1. Erlauben Sie der App auf lokale Netze und Ihren Standort zuzugreifen

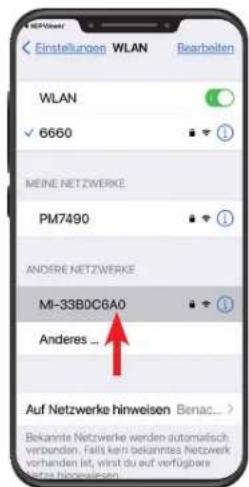

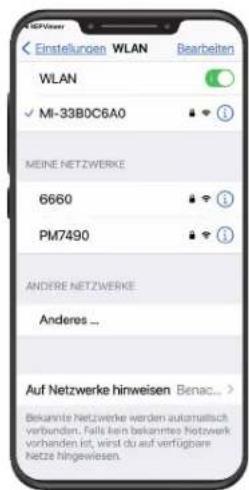

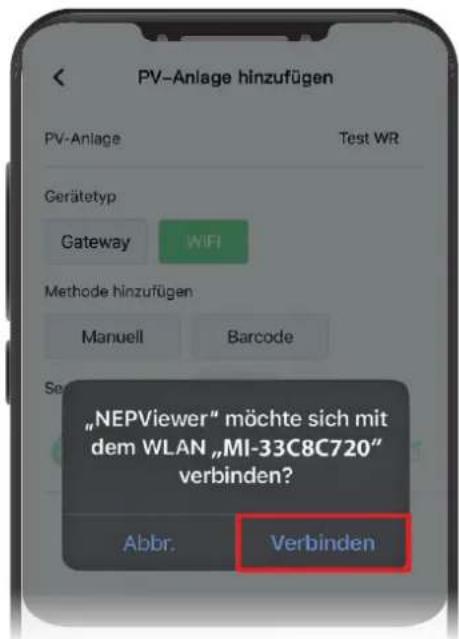

2. Verbinden Sie sich mit dem WLAN des Wechselrichters.

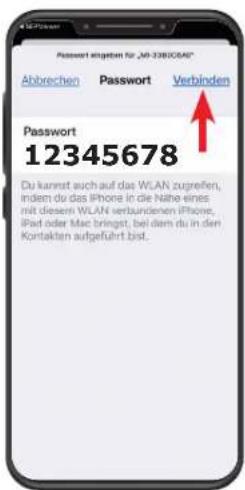

Wechseln Sie dazu in die Einstellungen auf Ihrem Endgerät und drücken Sie auf das entsprechende WLAN-Netzwerk

(Netzwerkname: MI-XXXXXXXX Netzwerkpasswort: 12345678)

1. Öffnen Sie anschließend erneut die NEP Viewer App.

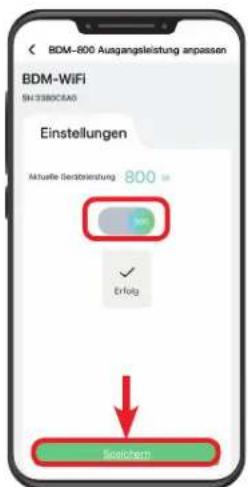

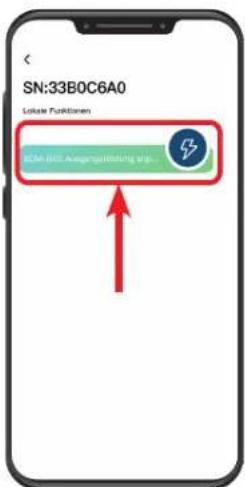

1. Es sollte dann ein Reiter erscheinen, klicken Sie auf „BDM Ausgangsleistung einstellen“.
2. Anschließend betätigen Sie den Regler, um auf 800 Watt umzustellen und bestätigen Sie dann mit dem Button „Speichern“.

1. Zum Schluss stecken Sie den Haushaltsstecker wieder in die Steckdose.

Wenn Sie alle Schritte korrekt durchgeführt haben, sollte der Wechselrichter nun auf die Leistung von 800W umgestellt worden sein.

Die Installation ist durch fachkundige Personen durchzuführen. Sicherheits-hinweise bitte vor der Montage bzw. Inbetriebnahme des Gerätes sorgfältig lesen und beachten.

Sicherheits- und Aufstellhinweise

Alle von uns vertriebenen Geräte entsprechen den bei Kauf gültigen Sicherheitsbestimmungen und sind bei bestimmungsgemäßem Gebrauch grundsätzlich sicher! Beachten Sie bitte die nachfolgenden Hinweise, um mögliche Gefahren, Beschädigungen oder Fehlfunktionen zu vermeiden:

Verwenden Sie zum Reinigen ein trockenes weiches Tuch. Sprühen Sie niemals Reiniger direkt auf das Gerät. Verwenden Sie keine Reinigungslösungen, die die Oberfläche des Gerätes angreifen. Steckernetzteil nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages! Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Steckernetzteil /Netzstecker aus der Steckdose ziehen! Sollten Wasser oder Fremdkörper ins Geräteinnere gelangt sein oder wurde das Steckernetzteil oder das Gerät beschädigt, darf das Gerät nicht in Betrieb genommen werden, oder muss sofort vom Stromnetz getrennt werden. Das Gerät muss vor der Wiederverwendung von einem Fachmann (Technischer Kundendienst) überprüft bzw. repariert werden.

Die Installation der Anlage muss nach den gültigen nationalen Sicherheitsvorschriften für Elektroinstallationen oder durch einen Fachmann erfolgen. Zur Vermeidung gefährlicher Überspannungen (z.B. Brandgefahr und Lebensgefahr), muss auf die Erdung angeschlossener Geräte geachtet werden. Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie das Steckernetzteil aus der Steckdose.

WARTUNG & REINIGUNG:

i HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen des Produkts führen.

Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen.

1. Schalten Sie vor der Reinigung das Produkt aus.
2. Reinigen Sie das Produkt mit einem weichen, trockenen Tuch.
3. Verwenden Sie bei hartnäckigen Verschmutzungen des Produkts ein leicht angefeuchtetes Tuch und ggf. etwas mildes Spülmittel.
4. Lassen Sie alle Teile danach vollständig trocknen.

SERVICEKARTE

Abwicklungsformular für defekte Geräte

Name

Vorname

Straße

PLZ und Ort

Telefon mit Vorwahl

E-Mail Adresse

Modell: 715972

Unterschrift des Käufers

Service-Adresse:

Schwaiger GmbH

Würzburger Straße 17

90579 Langenzenn

Service-Hotline:

[phone]

Internet & Email:

www.schwaiger.de

[e-mail]

Bitte beachten:

• Die Garantie für den Wechselrichter beträgt 10 Jahre ab dem Kaufdatum.
• Die Garantie für das Solar-Modul 15 Jahre ab dem Kaufdatum.
- Bewahren Sie deshalb bitte Ihren Kaufbeleg und die Originalverpackung auf. Sollten Sie im Servicefall keine ausreichende Transportverpackung haben, kann Ihnen diese kostenpflichtig zugesendet werden. Bei jeder Einsendung ist die Servicekarte vollständig ausgefüllt mit beizulegen.
- Die Garantie und Gewährleistung bezieht sich nur auf solche Mängel, die auf Herstellungs- oder Materialfehler zurückzuführen sind.
- Für Schäden aufgrund unsachgemäßer Handhabung oder unsachgemäßen Eingriffs sowie für Schäden verursacht durch Blitzeinschlag, Überspannung, Stromausfall, Brand oder andere natürliche Katastrophen kann keine Garantie oder Gewährleistung übernommen werden. Soll dennoch eine Reparatur des Gerätes durchgeführt werden, so erhalten Sie einen Kostenvoranschlag.
- Die Garantie und Gewährleistung erlischt, wenn das Produkt von einer unbefugten Person verändert oder repariert wurde, die Seriennummer des Produktes geändert oder entfernt wurde, das Produkt außerhalb des Bereiches seines vorgesehenen Verwendungszweckes verwendet wurde/wird oder mit Ablauf der Gewährleistungsfrist.
- Im Rahmen der Gewährleistung behalten wir uns das Recht vor, das Gerät zu reparieren oder gegen ein vergleichbares Gerät auszutauschen.
- Bei technischen Problemen wenden Sie sich bitte zunächst an unsere Service-Hotline. In den meisten Fällen kann hier das Problem bereits gelöst werden.

ENTSORGUNG

Verpackung entsorgen

Zum Schutz vor Transportschäden wird das Produkt in einer Verpackung aus recyclingfähigen Materialien geliefert. Entsorgen Sie diese sortenrein in den bereitgestellten Sammelbehältern. Fragen Sie für eine umweltgerechte Entsorgung des Produktes Ihren örtlichen Entsorgungsbetrieb oder Ihre kommunale Verwaltung.

Produkt entsorgen (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen)

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzue- en. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanlei- g bzw. der Verpackung weist auf diese Bestimmung hin.

Haftungsausschluss

Die Schwaiger GmbH übernimmt keinerlei Haftung und Gewährleistung für Schäden die aus unsachgemäßer Installation oder Montage sowie unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Sicherheitshinweise resultieren. Nicht für gewerbliche Nutzung!

Herstellerinformation

Sehr geehrter Kunde, sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen, kontaktieren Sie bitte unseren technischen Support.

Vereinfachte Konformitätserklärung nach RED-Richtlinie

Hiermit erklärt die Firma Schwaiger GmbH, dass der beschriebene Funkanlagentyp der Richtlinie 2014/53/EU und den weiteren für das Produkt zutreffenden Richtlinien entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://download.schwaiger.de

CE-Kennzeichnung

CE Mit dem CE-Zeichen erklärt die Firma Schwaiger GmbH, dass das Produkt mit den wesentlichen Schutzanforderungen der zutreffenden Richtlinien und Verordnungen übereinstimmt.

Hinweise zur Garantie

Die Garantiezeit beginnt mit dem Kauf des Gerätes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantieleistung richtet sich nach unseren, zum Zeitpunkt des Kaufes gültigen, Garantiebedingungen. Bringen Sie im Reparaturfall bitte das Gerät zu Ihrem Fachhändler oder senden Sie es dorthin ein.

Haftungsausschluss

• Diese Anleitung ersetzt in keinem Fall die Prüfung auf Eignung, Tauglichkeit und Montage der eingesetzten Komponenten durch entsprechendes Fachpersonal, insbesondere nicht bei Dachmontage im Hinblick auf die Art der Dacheindeckung (Beton-Dachsteine/Ziegel), der Dachkonstruktion, Dachstatik, (örtl.) Bauvorschriften, Blitzschutz sowie sonstiger lokaler Gegebenheiten (z.B. Wind- und Schneelasten).
• Das Einhalten dieser Anleitung als auch die Bedingungen und Methoden bei Installation und Verwendung der Komponenten bzw. des Montagesystems können von SCHWAIGER GmbH nicht überwacht werden. Eine unsachgemäße Ausführung der Installation kann zu Sachschäden führen und in Folge Personen gefährden. SCHWAIGER GmbH übernimmt daher keinerlei Verantwortung und Haftung für Verluste, Schäden und Kosten, die sich aus fehlerhafter Installation, fehlerhafter Ausführung der Installationsarbeit, unsachgemäßem Betrieb sowie falscher Verwendung ergeben oder in irgendeiner Weise damit zusammenhängen.
• Die SCHWAIGER GmbH wird keinerlei Haftung für Schäden oder Folgeschäden aus der Verwendung oder Montage der Solaranlage übernehmen. Örtliche Gegebenheiten und bauliche Voraussetzungen liegen außerhalb unseres Einflussbereichs, überprüfen Sie diese eingehend! Ziehen Sie gegebenenfalls entsprechende Fachleute (Statiker, Dachdecker, Ingenieure etc.) zu Rate!
• Bitte zur Wahrung ihrer Garantieansprüche halten Sie zuerst mit uns Rücksprache, sollten bei der Montage Probleme auftreten, die in dieser Montageanleitung nicht aufgeführt sind. Mögliche Kosten, Gewährleistungs-, Austausch- und Rechtsansprüche jeglicher Art verfallen bei unabgestimmten eigenmächtigen Handlungen.
• SCHWAIGER GmbH behält sich das Recht vor, ohne vorherige Mitteilung Änderungen bezüglich des Produkts, der Komponenten, der technischen Daten oder der Montageanleitung vorzunehmen.

Scannen Sie diesen QR-Code, dann gelangen Sie direkt zum Downloadbereich, wo Sie die aktuelle Bedienungsanleitung finden.

www.schwaiger.de > Service > Downloadbereich

Weitere Informationen zum Produkt finden Sie im Internet auf www.schwaiger.de unter der Artikelnummer des Produktes.

HOTLINE (Technischer Support in deutscher Sprache)

Montag bis Donnerstag: 08:00 - 17:00 Uhr

Freitag: 08:00 - 14.30 Uhr

[e-mail]

Hotline: [phone]

Anschrift

Schwaiger GmbH

Würzburger Straße 17

90579 Langenzenn

[e-mail]

www.schwaiger.de
