Produkttyp	Rückfahrkamera-Umschalter (Dual Camera Switch)
Marke	Pioneer
Modell	CA-BC-UNI.001
Abmessungen (ca.)	50 x 30 x 20 mm
Gewicht (ca.)	50 g
Stromversorgung	12 V Gleichstrom
Stromaufnahme	Max. 0,5 A
Anschlüsse	Video (Cinch) für Rückfahrkamera und Zusatzkamera, Stromversorgung (rot/gelb/schwarz), Schalteranschluss
Kompatibilität	Pioneer Ducato NAVGATE EVO (Plug 'n' Play), andere Pioneer-Einheiten (Kabelverbindung)
Funktion Schalterstellung "l"	Aktiviert die sekundäre (alternative) Kamera
Funktion Schalterstellung "0"	Aktiviert die Rückfahrkamera
Videoeingänge	2x Cinch (RFK und AWK)
Videoausgang	1x Cinch an Pioneer-Gerät
Schaltertyp	Kippschalter (2 Stellungen)
Einbaulochdurchmesser	20 mm
Betriebstemperatur	-20 °C bis +60 °C
Lagertemperatur	-30 °C bis +70 °C
Schutzart	IP54 (geschätzt)
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Wartung	Keine besondere Wartung erforderlich

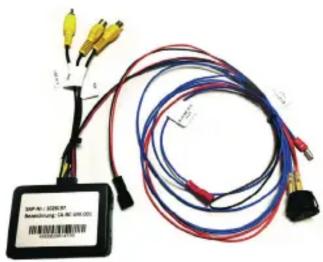

Lieferumfang	Umschalter, Anschlusskabel, Schalter, Montagematerial

Häufig gestellte Fragen - CA-BC-UNI.001 PIONEER

Wie schließe ich den Pioneer CA-BC-UNI.001 an?

Verbinden Sie das rote Kabel mit 12V Zündungsplus, das schwarze mit Masse. Das gelbe Kabel ist für die Rückfahrleuchte (optional). Schließen Sie die Videoausgänge der Kameras an die Cinch-Eingänge (RFK für Rückfahrkamera, AWK für alternative Kamera) an. Den Videoausgang verbinden Sie mit dem Pioneer-Gerät.

Welche Spannung benötigt der Schalter?

Der Schalter arbeitet mit 12V Gleichstrom. Der Anschluss erfolgt über das rote Kabel an 12V (Zubehör) und schwarz an Masse.

Kann ich den Schalter mit jedem Pioneer-Gerät verwenden?

Ja, er ist kompatibel mit den meisten Pioneer-Einheiten. Bei Ducato NAVGATE EVO ist Plug 'n' Play möglich, bei anderen Geräten müssen Sie die Kabel manuell anschließen.

Welche Kameratypen kann ich anschließen?

Sie können zwei analoge Rückfahrkameras mit Cinch-Anschluss anschließen – eine für die Rückfahrfunktion und eine alternative Kamera (z.B. Frontkamera oder Seitenkamera).

Wie wechsle ich zwischen den Kameras?

Der eingebaute Kippschalter hat zwei Positionen: Stellung 'l' aktiviert die alternative Kamera, Stellung '0' die Rückfahrkamera.

Muss ich ein Loch für den Schalter bohren?

Ja, für den Schalter ist ein 20 mm Loch erforderlich. Der Schalter wird dann darin befestigt.

Ist der Schalter wasserdicht?

Der Schalter ist nicht vollständig wasserdicht, aber für den Innenraumeinbau geeignet. Eine grobe Schätzung der Schutzart ist IP54 (spritzwassergeschützt).

Welche Kabel sind im Lieferumfang enthalten?

Mitgeliefert werden ein Kabelbaum mit roten, schwarzen und eventuell gelben Drähten, zwei Cinch-Videokabel (RFK/AWK) und der Kippschalter mit Anschlusskabeln.

Wie reinige ich den Schalter?

Reinigen Sie ihn mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine chemischen Reinigungsmittel, da diese das Gehäuse angreifen könnten.

Was tun, wenn das Bild nicht angezeigt wird?

Prüfen Sie die Stromversorgung (12V an rotem Kabel), die Masseverbindung und die Videokabel. Stellen Sie sicher, dass der Schalter in der richtigen Position ist und die Kameras korrekt angeschlossen sind.

BEDIENUNGSANLEITUNG CA-BC-UNI.001 PIONEER

CA-BC-UNI.001

DUAL CAMERA SWITCH

EN - Installation Manual

Function

• Switch position to 'l': secondary camera activated
• Switch position to '0': reverse camera activated

Close-up of a black electrical connector with red wires, no visible text or symbols

Power supply

Ducato NAVGATE EVO units: Plug 'n' play Other Pioneer units: Red to 12V accessory / Black to ground

Connect reverse signal (PURPLE / WHITE)

Reverse signal to Pioneer unit

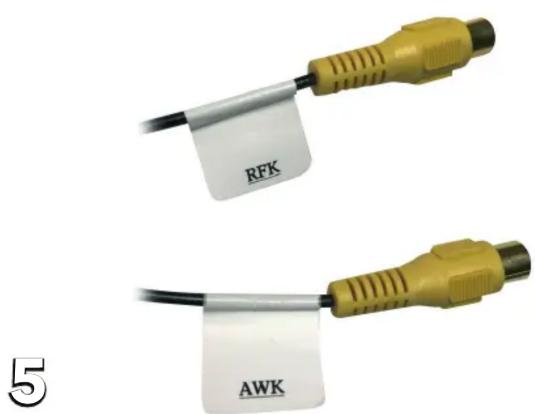

Two yellow audio/video cables labeled 'RFK' and 'AWK' attached to a white tag (no additional text or symbols visible)

Connect video signals

RFK = Reverse camera / AWK = Alternative camera

Connect reverse signal (PURPLE / WHITE)

Reverse signal from vehicle

Connect video signals

Close-up of a black toggle switch with red, blue, and white wires (no visible text or symbols)

Install switch

Drill 20 mm hole
