Quantum QXE8D2 - Subwoofer ESX - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Modell	Quantum QXE8D2
Marke	ESX
Größe (Durchmesser)	8 Zoll (20 cm)
Nennimpedanz	2 + 2 Ohm (Dual Voice Coil)
Verschaltungsmöglichkeit	Seriell: 4 Ohm
Empfohlenes Gehäusevolumen (Bassreflex)	18 Liter
Abstimmfrequenz (Fb)	43 Hz
Portdurchmesser	8 cm
Portlänge	38 cm
-3 dB Grenzfrequenz (F3)	36 Hz
Belastbarkeit (RMS, geschätzt)	400-600 Watt
Gehäusetyp	Bassreflex (vented)
Anschluss	Anschlussklemmen für Schwingspulen
Lieferumfang	Subwoofer, Bedienungsanleitung

Häufig gestellte Fragen - Quantum QXE8D2 ESX

Welche Impedanz hat der ESX Quantum QXE8D2 Subwoofer?

Der Subwoofer hat eine Dual-Voice-Coil mit 2+2 Ohm. Er kann seriell auf 4 Ohm geschaltet werden.

Wie schließe ich den Subwoofer an einen Verstärker an?

Standardmäßig werden die beiden Schwingspulen parallel geschaltet (2 Ohm Last). Für eine 4-Ohm-Last verbinden Sie die Spulen in Reihe. Beachten Sie das Anschlussdiagramm in der Anleitung.

Welches Gehäusevolumen wird für den QXE8D2 empfohlen?

Für ein Bassreflexgehäuse wird ein Volumen von 18 Litern empfohlen.

Welche Frequenz sollte das Bassreflexrohr abgestimmt sein?

Die Abstimmfrequenz (Fb) beträgt laut Anleitung 43 Hz. Der Portdurchmesser ist 8 cm, die Portlänge 38 cm.

Kann ich den Subwoofer in einem geschlossenen Gehäuse betreiben?

Die Anleitung gibt nur Empfehlungen für ein Bassreflexgehäuse. Für ein geschlossenes Gehäuse sind keine Daten angegeben, aber es ist möglich mit reduzierter Effizienz.

Welche Leistung verträgt der Subwoofer?

Die genaue Belastbarkeit ist nicht angegeben. Basierend auf der Größe und Bauart wird eine RMS-Leistung von etwa 400-600 Watt geschätzt.

Welche Einbautiefe hat der QXE8D2?

Die Einbautiefe ist nicht in der Anleitung angegeben. Typisch für 8-Zoll-Subwoofer liegt sie zwischen 120 und 150 mm.

Ist der Subwoofer für den Einsatz im Auto geeignet?

Ja, der ESX Quantum QXE8D2 ist ein Car-Audio-Subwoofer und für den Einbau in Fahrzeugen vorgesehen.

Was bedeuten die Abkürzungen QXE8D2?

QXE steht für die Baureihe, 8 für den Durchmesser in Zoll, D2 für Dual 2-Ohm-Schwingspule.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung ist als PDF auf der Website notice-facile.com verfügbar und kann kostenlos heruntergeladen werden.

BEDIENUNGSANLEITUNG Quantum QXE8D2 ESX

WIRING DIAGRAM (Anschlussdiagramm)

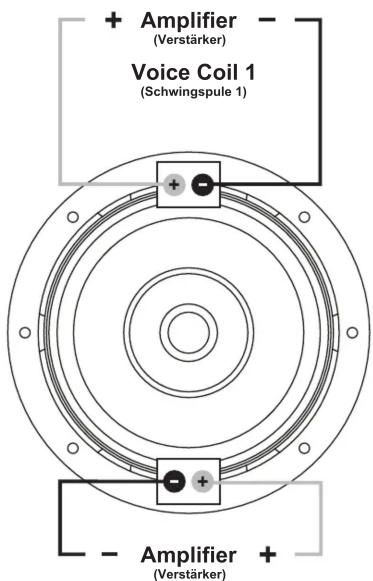

Standard

QXE6D2 / QXE8D2 / QXE10D2 = 2 + 2 Ohm

Voice Coil 2

(Schwingspule 2)

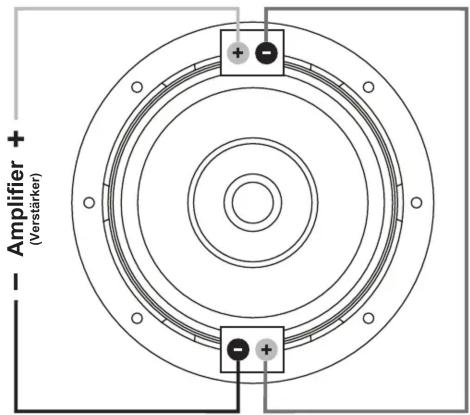

Parallel

QXE6D2 / QXE8D2 / QXE10D2 = 1 Ohm

Voice Coil 2

(Schwingspule 2)

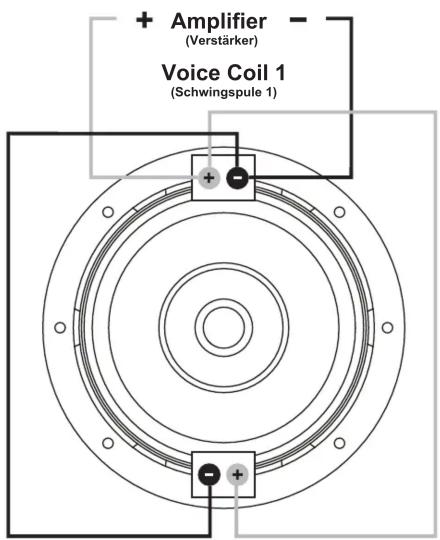

Serial

(Reihe)

QXE6D2 / QXE8D2 / QXE10D2 = 4 Ohm

Voice Coil 1

(Schwingspule 1)

Voice Coil 2

(Schwingspule 2)

QXE6D2 · QXE8D2 · QXE10D2

QUANTUM

SPECIFICATIONS

(Technische Daten)

	RMSW	MAXW	NOM. IMP.Ohm	OUTER DIAMETERAußendurchmessermm	MOUNTING HOLEEinbauöffnungmm	MOUNTING DEPTHEinbautiefemm	Xmaxmax.mm	SD cm^2	Mmsg	ReOhm	FsHz	Qms	Qes	Qts	VASL	SPLdB/1W	LemH	Vcmm
QXE6D2	250	500	2 + 2	180	150	130	15	138	94,6	2 x 1,9	50,5	5,26	0,49	0,45	2,8	81	1,93	50
QXE8D2	400	800	2 + 2 220	183 138			18	201	160,6	2 x 1,9 43,1	4,69	0,36	4,8	83 2,24	0,33			64
QXE10D2	600	1200	2 + 2	273	234	155	18	332	207,4	2 x 1,9 35,6	4,84	0,36		14	834	85 2,24		64

RECOMMENDED ENCLOSURES ENTSORGUNG

(Gehäuse-Vorschläge)

	VENTED ENCLOSURE(Bassreflex-Gehäuse)
	VOLUME VolumenVbL	-3dB FREQ.F3 Hz	TUNING FREQ.Fb Hz	PORT ∅ Kanal ∅cm	PORT LENGTH Kanal Längecm
QXE6D2	12	38	46	6,6	36
QXE8D2	18	36	43	8	38
QXE10D2	36	32	38	10	37

DISTRIBUTION:

Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de
