Produkttyp	Externes USB-Typ-C-Gehäuse für 2,5"/SATA-Laufwerke
Modell	IB-248WP-C31
Marke	Icy Box
Gehäusematerial	Hochwertiges Aluminium
Kompatible Laufwerke	2,5" SATA III Laufwerke (Höhe bis 7 mm, unbegrenzte Kapazität)
Anschluss zum Hostcomputer	USB 3.1 (Gen 2) Type-C, bis zu 10 Gbit/s
Abwärtskompatibilität	USB 3.0/2.0/1.1 (mit Adapter) und Thunderbolt 3
Schreibschutz	Per Schalter aktivierbar (mit Mini-Werkzeug)
LED-Anzeige	Blau für Betrieb, Zugriff und Schreibschutzstatus
Datenübertragungsrate	Bis zu 6 Gbit/s (SATA III)
Unterstützte Betriebssysteme	Windows®, macOS®
Lieferumfang	Gehäuse, 2 Kabel (Type-C zu Type-C und Type-C zu Type-A, 40 cm), Mini-Werkzeug, Stoffbeutel, Kabelbinder, Schraubendreher, Schrauben, Schnellinstallationsanleitung
Besonderheiten	Schreibschutz-Funktion, hochwertige Verarbeitung, einfache Installation
Reinigung	Mit trockenem Antistatiktuch reinigen; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Vor Inbetriebnahme Betriebsanleitung lesen; Datenverlust vermeiden; Gerät nicht während Gewitter anschließen; nur in trockener Umgebung verwenden
Entsorgung	Elektrogerät nicht im Hausmüll entsorgen; zur Verkaufsstelle oder Recycling-Sammelpunkt bringen
Stromversorgung	Bus-powered (über USB)
Gewicht (ca.)	80 g
Abmessungen (ca.)	130 x 80 x 15 mm
Kabel im Lieferumfang	2 Stück (40 cm)

Häufig gestellte Fragen - IB-248WP-C31 Icy Box

Wie installiere ich ein Laufwerk in das IB-248WP-C31?

Das Gehäuse kippen und die Rückabdeckung entfernen. Das Halteband an der Unterseite des Laufwerks anbringen. Das Laufwerk in einem flachen Winkel (ca. 20°) mit der Anschlussseite in den Sockel einschieben und dann vorsichtig nach unten drücken. Die Abdeckung wieder einsetzen und die Schrauben befestigen. Wichtig: Das Gehäuse während der Installation nicht am Computer angeschlossen lassen.

Wie aktiviere ich den Schreibschutz?

Nutzen Sie das mitgelieferte Mini-Werkzeug, um den Schalter an der Seite des Gehäuses in die gewünschte Position zu bewegen. Der Schreibschutz-Status wird durch ein Symbol unter dem Schalter angezeigt. Hinweis: Die Änderung des Schreibschutzmodus wird erst wirksam, wenn das Gerät vom Hostcomputer getrennt und wieder verbunden wird.

Welche Laufwerke sind mit dem IB-248WP-C31 kompatibel?

Das Gehäuse ist für 2,5" SATA III Laufwerke ausgelegt, mit einer maximalen Laufwerkhöhe von 7 mm. Die Kapazität ist unbegrenzt. SSDs und HDDs mit SATA-Schnittstelle werden unterstützt.

Warum wird mein Laufwerk nicht erkannt?

Stellen Sie sicher, dass das Laufwerk korrekt installiert ist und das Kabel fest sitzt. Prüfen Sie, ob das Laufwerk vom Betriebssystem initialisiert, partitioniert und formatiert wurde. Bei neuen Laufwerken ist dies erforderlich. Überprüfen Sie auch, ob die USB-Treiber installiert sind.

Welche Übertragungsgeschwindigkeit wird unterstützt?

Das Gehäuse unterstützt USB 3.1 (Gen 2) mit bis zu 10 Gbit/s. Die tatsächliche Geschwindigkeit hängt vom verbauten Laufwerk ab; SATA III erreicht maximal 6 Gbit/s. Die volle Geschwindigkeit wird nur mit einem kompatiblen USB 3.1 (Gen 2) Host erreicht.

Ist das Gehäuse mit USB 3.0 kompatibel?

Ja, das Gehäuse ist abwärtskompatibel zu USB 3.0, 2.0 und 1.1. Dazu wird der passende Adapter benötigt. Bei Verwendung von USB 3.0 reduziert sich die Übertragungsrate auf maximal 5 Gbit/s.

Kann ich das Laufwerk im laufenden Betrieb anschließen?

Ja, das IB-248WP-C31 unterstützt Hot-Plugging. Sie können das Gehäuse ohne Herunterfahren des Computers anschließen und trennen. Achtung: Beenden Sie vor dem Trennen alle Lese- und Schreibvorgänge, um Datenverlust zu vermeiden.

Was bedeuten die LED-Zustände?

Die LED leuchtet blau, wenn das Gehäuse korrekt angeschlossen ist und Strom erhält. Ein Blinken zeigt Lese- oder Schreibzugriffe an. Der Schreibschutz-Status wird durch ein separates Symbol am Gehäuse angezeigt.

Wie reinige ich das Gehäuse richtig?

Verwenden Sie ein trockenes Antistatiktuch zur Reinigung. Keine aggressiven oder scheuernden Reinigungsmittel verwenden. Stellen Sie vor der Reinigung sicher, dass das Gerät vom Strom getrennt ist und keine Restfeuchtigkeit zurückbleibt.

Wie entsorge ich das Gerät umweltgerecht?

Das Gerät fällt unter die WEEE-Richtlinie. Entsorgen Sie es nicht im Hausmüll, sondern bringen Sie es zu einer Verkaufsstelle oder einem Recycling-Sammelpunkt Ihrer Gemeinde. Batterien gegebenenfalls separat entsorgen.

BEDIENUNGSANLEITUNG IB-248WP-C31 Icy Box

Schnellinstallationsanleitung IB-248WP-C31

USB Type-C™ Gehäuse für 2,5" SATA Laufwerk mit Schreibschutz

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
- Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

Sicherheitshinweise

- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Quick installation guide IB-248WP-C31

Product overview / Produktübersicht

1. USB 3.1 (Gen 2) Type-C ^TM Anschluss zum Hostcomputer
2. Schalter für Schreibschutz-Aktivierung
3. LED für Betrieb, Zugriff und Schreibschutz-Status

Quick installation guide IB-248WP-C31

Schnellinstallationsanleitung IB-248WP-C31

Wichtige Produktinformationen

Sehr geehrter Kunde,

nehmen Sie bitte folgende Informationen zur Kompatibilität von USB Type-C™

Gehäusen und Adaptern, inklusive diesem Gerät, zur Kenntnis!

• Ihr Hostcomputer muss über eine USB Type-C™ Schnittstelle verfügen.
  • Die IB-248WP-C31 arbeitet auch mit Notebooks und PCs mit USB 3.0/2.0/1.1 Type-A
• Schnittstellen, sofern der passende Adapter vorhanden ist.
• Das Gehäuse arbeitet auch an Geräten mit der Thunderbolt ^TM 3 Schnittstelle mit der von USB
  • 3.1 (Gen 2) angegebenen Transferrate von 10 Gbit/s.
  • Die Type-C ^™ Schnittstelle kann in einigen Notebooks und PCs mit USB 3.0 oder 2.0
• angebunden sein. Das Gehäuse liefert nur an USB 3.1 Type-C ^TM (Gen 2) die volle Geschwindigkeit von 10 Gbit/s.
• Folgende Betriebssysteme werden mindestens unterstützt: Windows ^® , macOS ^®

Verpackungsinhalt

1× IB-248WP-C31

1x Type-C ^TM zu Type-C ^TM Kabel (40 cm)

1x Type-C ^™ zu Type-A Kabel (40 cm)

1x Werkzeug für Schreibschutz-Schalter

1x Stoffbeutel

1x Kabelbinder

1x Schraubendreher

1x Satz Schrauben

1x Schnellinstallationsanleitung

Laufwerk nicht im Lieferumfang enthalten

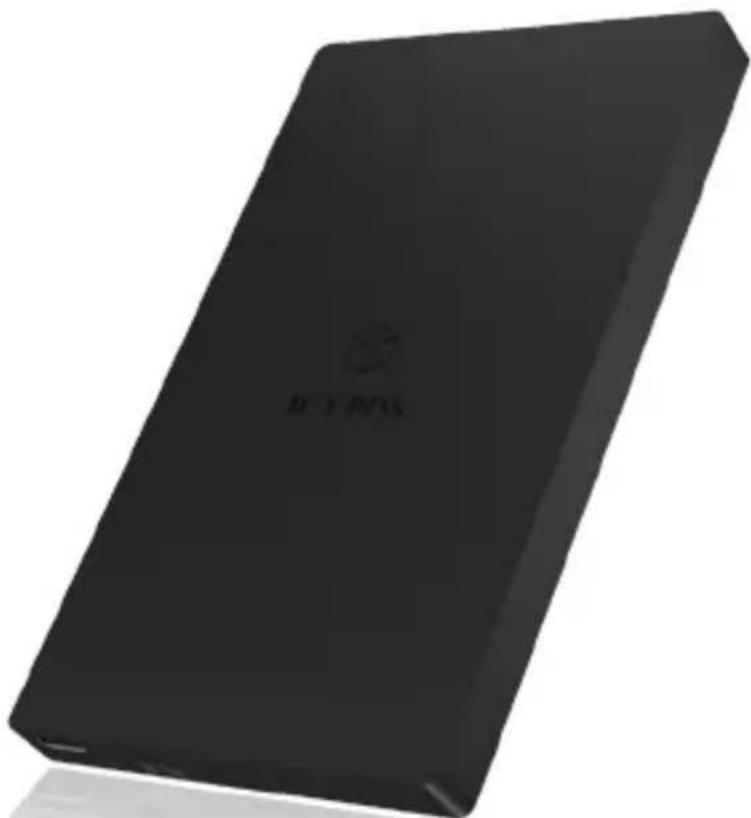

Schnellinstallationsanleitung IB-248WP-C31

USB Type-C™ Gehäuse für 2.5" SATA Laufwerk mit Schreibschutz

Das IB-248WP-C31 ist ein USB Type-Č™ Gehäuse, welches 2,5" Laufwerken eine Umgebung bietet, in der sie ihre Übertragungsraten voll ausschöpfen können. Dank des USB 3.1 (Gen 2) Type-Č™ Anschlusses werden Daten mit der maximalen, von SATA III spezifizierten, Übertragungsrate mit bis zu 6 Gbit/s von A nach B übertragen. Mit der IB-248WP-C31 können nun sensible Daten auf dem verbauten 2,5" Laufwerk per Schalter vor Veränderungen geschützt und wieder freigegeben werden. Mit dem mitgelieferten, praktischen Mini-Werkzeug und einer kleinen Handbewegung lässt sich der dafür zuständige Schalter des IB-248WP-C31 in die gewünschte Position bewegen. Klick - Sicher.

Hauptmerkmale

• Externes USB Type-C ^TM Gehäuse für 2,5" SATA III Laufwerke
  • Gehäuse aus hochwertigem Aluminium
• Anschluss zum Hostcomputer: USB 3.1 (Gen 2) Type-C ^TM , bis zu 10 Gbit/s
• Aktivierung des Schreibschutzes per Schalter
• Laufwerkshöhe bis zu 7 mm, unbeschränkte Kapazität
• Inklusive zweier Datenkabel – Type-C ^TM zu Type-C ^TM und Type-C ^TM zu Type-A
• Unterstützt Windows ^ , macOS ^

Quick installation guide IB-248WP-C31

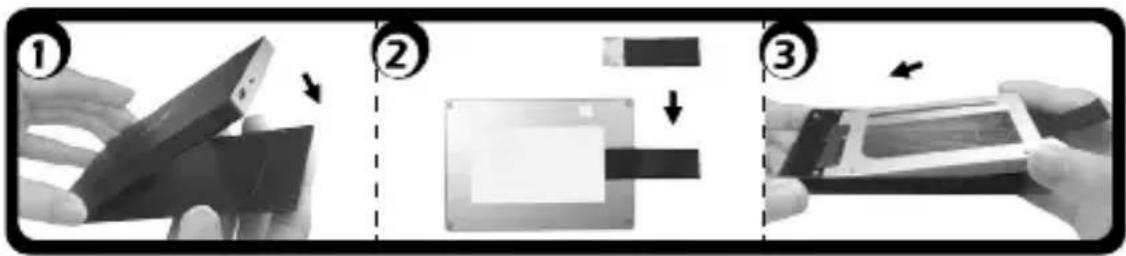

1. Installation / Einbau

Wichtig: Während der Installation des Laufwerks darf das Gehäuse nicht am Computer angeschlossen sein

1. Tilt the enclosure and carefully remove the back cover.
2. Kippen Sie das Gehäuse und entnehmen Sie vorsichtig die Abdeckung!
3. Attach the ribbon to the bottom of the drive so that you can grab it a few cm beyond the drive.
4. Bringen Sie das Halteband so an der Unterseite des Laufwerks an, dass Sie dieses noch einige cm über das Laufwerk hinweg greifen können.
5. Insert your drive carefully with the connection side into the socket at a small angle of about 20^ so it fits in smoothly. Then push the drive down carefully.
6. Legen Sie Ihr Laufwerk vorsichtig, in einem flachen Winkel von ca. 20°, mit der Anschlussseite in den Sockel ein, so dass es sich widerstandslos einfügt. Drücken Sie das Laufwerk dann vorsichtig nach unten.

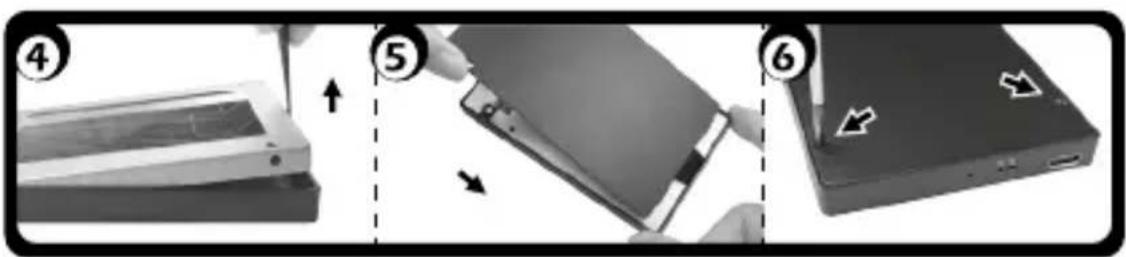

1. To remove the drive from the enclosure, pull the ribbon upwards gently until you reach an angle of about 20^ and pull the drive itself out of the enclosure
2. Um das Laufwerk aus dem Gehäuse wieder zu entfernen, ziehen Sie das Halteband sanft nach oben, bis Sie einen flachen Winkel von ca. 20° erreichen und ziehen Sie das Laufwerk aus dem Gehäuse heraus.
3. Reattach the bottom cover.
4. Setzen Sie die untere Abdeckung wieder ein.
5. Fasten the screws.
6. Befestigen Sie die Schrauben wieder.

1. Für die Aktivierung des Schreibschutzes nutzen Sie das mitgelieferte Mini-Werkzeug und bringen Sie den Schalter in die gewünschte Position. Der Schreibschutz-Status lässt sich anhand des darunter befindlichen Symbols ablesen.*

*Wichtig! Die Änderung des Schreibschutzmodus erfolgt nur, wenn das Gerät getrennt und dann wieder mit dem Hostcomputer verbunden wurde.

Quick installation guide IB-248WP-C31

2. Usage / Verwendung

1. Connect the IB-248WP-C31 via the delivered cable to the corresponding port of your host computer.
2. Verbinden Sie die IB-248WP-C31 mittels des beiliegenden Kabels mit dem entsprechenden Anschluss Ihres Computers.
3. Once the IB-248WP-C31 has been plugged in correctly the LED will turn on blue.
4. Wurde die IB-248WP-C31 richtig eingesteckt, leuchtet die LED blau auf.

3. Application / Anwendung

3.1 The external drive can be connected to or disconnected from the computer without shutting down the computer.
3.1 Das externe Laufwerk kann im laufenden Betrieb des Rechners angeschlossen oder von diesem getrennt werden.
3.2 Please await the end of read/write operations before disconnecting the drive to avoid data loss.
3.2 Bitte das Ende von Schreib- und Lesevorgängen abwarten, bevor ein angeschlossenes Gehäuse vom Rechner getrennt wird, um Datenverlust zu vermeiden.
3.3 A new drive must first be initialized, partitioned and formatted by the operation system to be displayed by the system.
3.3 Ein neues Laufwerk muss vom Betriebssystem erst initialisiert, partitioniert und formatiert werden, um vom System angezeigt zu werden.
3.4 If the drive isn't recognized instantly by the operating system please check:

3.4 Wenn das Laufwerk nicht sofort vom System erkannt wird, bitte prüfen:

• ob die Treibersoftware installiert ist (USB),
• ob das Laufwerk initialisiert, partitioniert und formatiert ist.

Quick installation guide IB-248WP-C31

EN Info:

Die volle USB 3.1 (Gen 2) Transferrate kann nur mit einem kompatiblen USB 3.1 (Gen 2) Hostcomputer erreicht werden. Des Weiteren müssen USB 3.1 Treiber seitens des Betriebssystems installiert worden sein. Sollte dies nicht der Fall sein, installieren Sie die passenden Treiber für Ihr Betriebssystem (Windows ^® , macOS ^® ).

Für weitere Informationen besuchen Sie bitte www.icybox.de.
