Produkttyp	Hand-Fasspumpe
Marke	Hazet
Modell	2163-1
Förderleistung	ca. 0,35 Liter pro Hub
Dichtungen	NBR / Perbunan
Gewicht	2200 g
Saugrohrlänge	450 mm bis 860 mm (teleskopierbar)
Auslauf	Abnehmbarer gebogener Metallauslauf
Fassadapter	R 2" und R 1½"
Grundkörper	Verzinkter Stahl
Handgriff	Schwarz
Geeignete Fässer	50 bis 200 Liter
Wartung	Wartungsfrei
Lagertemperatur	Trocken und staubfrei, nicht im Freien
Fördermedien (Beispiele)	ATF-Öl, Diesel, Motoröl, Hydrauliköl, Ethanol (bis 20°C), Heizöl, Petroleum, Silikonöl
Einsatzbereich	Für wassergefährdende Stoffe (mit Vorsicht)

Häufig gestellte Fragen - 2163-1 Hazet

Welche Medien kann ich mit der Hazet 2163-1 fördern?

Die Pumpe ist geeignet für viele Flüssigkeiten wie ATF-Öl, Diesel, Motoröl, Hydrauliköl, Heizöl, Petroleum, Silikonöl, Ethanol (bis 20°C) und mehr. Eine vollständige Liste finden Sie in der Bedienungsanleitung.

Wie wird die Pumpe auf einem Fass montiert?

Montieren Sie den Handhebel und ggf. den Abgabeschlauch. Befestigen Sie das Saugrohr an der Pumpe und schrauben Sie den Fassadapter (R 2" oder R 1½") in das Fass. Setzen Sie dann die Pumpe mit dem Saugrohr auf das Fass.

Ist die Hazet 2163-1 wartungsfrei?

Ja, die Hand-Fasspumpe arbeitet wartungsfrei. Sie müssen keine regelmäßigen Wartungsarbeiten durchführen. Bei Beschädigung Teile sofort austauschen.

Welche Sicherheitshinweise muss ich beachten?

Lesen Sie vor der ersten Nutzung die Anwendungshinweise. Achten Sie auf einen sicheren Stand des Fasses und eine einwandfreie Befestigung. Betätigen Sie die Pumpe nie mit Gewalt. Beachten Sie die nationalen Vorschriften für wassergefährdende Stoffe.

Wie lagere ich die Pumpe richtig?

Lagern Sie die Pumpe trocken und staubfrei, nicht im Freien. Schützen Sie sie vor Flüssigkeiten und aggressiven Substanzen.

Welche Fassadapter sind im Lieferumfang enthalten?

Im Lieferumfang sind zwei Fassadapter enthalten: R 2" und R 1½". Damit passen die meisten handelsüblichen Fässer.

Wie hoch ist die Förderleistung pro Hub?

Die Förderleistung beträgt ca. 0,35 Liter pro Hub. Die genaue Menge kann je nach Medium und Temperatur variieren.

Kann ich die Pumpe für verunreinigte Medien verwenden?

Nein, es dürfen keine verunreinigten Medien gefördert werden. Dies könnte die Dichtungen beschädigen und die Funktion beeinträchtigen.

Aus welchem Material besteht der Grundkörper?

Der Grundkörper besteht aus verzinktem Stahl, was ihn robust und korrosionsbeständig macht.

Was mache ich, wenn die Pumpe nicht fördert?

Überprüfen Sie, ob die Pumpe korrekt auf dem Fass montiert ist und der Saugrohr im Medium steht. Betätigen Sie die Pumpe mehrmals, bis die Förderung einsetzt. Prüfen Sie auch, ob die Dichtungen intakt sind.

BEDIENUNGSANLEITUNG 2163-1 Hazet

Anwendungshinweis Hand-Fasspumpe

Geniales Werkzeug
2163-1

Zu Ihrer Sicherheit

Vor Inbetriebnahme ist dieser Anwendungshinweis zu lesen.

Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personen als auch für die Umwelt und die Anlage zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise kann zum Verlust jeglicher Schadensersatzansprüche führen. Der Betreiber der Anlage hat sicherzustellen, dass der Inhalt der Betriebsanleitung, insbesondere die Sicherheitshinweise dem Bedienungspersonal bekannt sind.

• Achten Sie auf einen sicheren Stand des Ölfasses und auf einwandfreie Befestigung der Pumpe.
• Die Pumpe niemals mit „Gewalt“ betätigen.
• Beschädigte Teile unverzüglich austauschen.
• Beachten Sie die national geltenden Vorschriften für den Umgang mit wassergefährdenden Stoffen.

Anwendung

• Handhebel und ggf. Abgabeschlauch mit Auslaufrohr montieren.
• Saugrohr an die Pumpe montieren.
• Pumpe mit dem Saugrohr auf das Fass setzen und Fassadapter in das Fass einschrauben
  • Die Pumpe ist jetzt betriebsbereit.
• Pumpe so lange betätigen bis Förderung einsetzt.
• Sicherheitshinweise beachten.

Wartung und Pflege

• Die Hand-Fasspumpe arbeitet wartungsfrei.

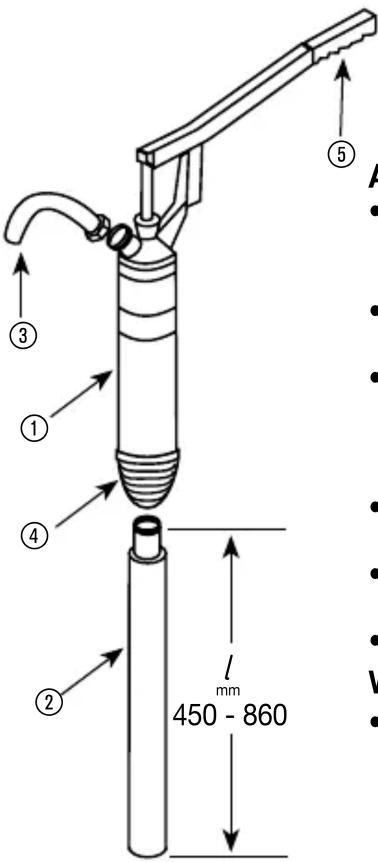

Geräteelemente / Lieferumfang

Hand-Fasspumpe für 50 bis 200 Liter-Fässer.

① Grundkörper aus verzinktem Stahl
② Metall-Teleskopsaugrohr 450 mm bis 860 mm
③ Abnehmbarer gebogener Metallauslauf
④ Fassadapter R 2" und R 1½"
⑤ Handgriff schwarz

Aufbewahrung / Lagerung

Die Hand-Fasspumpe ist unter folgenden Bedingungen zu lagern und aufzubewahren:

• Nicht im Freien aufbewahren.
• Trocken und staubfrei lagern.
• Keiner Flüssigkeit oder aggressiven Substanz aussetzen.

Entsorgung

• Aussonderung unter Beachtung geltender Arbeits- und Umweltschutzvorschriften.
• Bestandteile der Wiederverwertung zuführen.
  • Metallische Materialreste verschrotten.

Technische Daten

Förderleistung: ca. 0,35 Liter / Hub. Dichtungen: NBR / Perbunan Gewicht: 2200 g

Fördermedien / Beständigkeitsliste

• ATF-ÖL
• Flugmotorenkraftstoffe JP3-JP-6
• Ammoniakwasser (Salmiakgeist)
• Diacetoalkohol
• Dieselkraftstoff
• Motorenöl
• Ethanol / Spiritus bis 20°C
• Getriebeöle
• Glycerin
• Glycol
• Heizöl (auf Erdölbasis)
• Hydrauliköl H, H-LH-LP
• Léinöl
• Vaselinöl
• Maschinenöl
• Paraffin Öl
• Petroleum
• Silikonöl

- Es dürfen keine verunreinigte Medien gefördert werden.

Application note

Hand Drum Pump

Ingenious Tools
2163-1

For your safety
